耳机线基本结构

耳机的结构及工作原理引言概述：耳机作为一种常见的音频输出设备，广泛应用于各个领域。

它不仅可以提供高品质的音乐享受，还可以用于通话、语音识别等多种场景。

本文将详细介绍耳机的结构和工作原理，帮助读者更好地理解耳机的工作原理。

一、耳机的结构1.1 耳机的外壳耳机的外壳通常由塑料、金属或者复合材料制成。

外壳的设计既要满足美观的要求，又要保证耳机的结构稳固。

同时，外壳还需要考虑人体工学，以便提供舒适的佩戴体验。

1.2 耳机的驱动单元耳机的驱动单元是耳机最核心的部分，它负责将电信号转化为声音。

常见的驱动单元包括动圈驱动单元、动铁驱动单元和电容驱动单元。

动圈驱动单元结构简单，价格较低，适合一般用户；动铁驱动单元音质更好，价格较高，适合高端用户；电容驱动单元音质更为细腻，适合专业音乐制作等领域。

1.3 耳机的连接线耳机的连接线通常由导线和外部护套组成。

导线需要具备良好的传导性能和耐用性，常见的导线材料有铜、银等。

外部护套则起到保护导线的作用，常见的护套材料有塑料、橡胶等。

二、耳机的工作原理2.1 电信号的转换当音频设备输出电信号时，耳机的驱动单元会将电信号转换为声音。

具体而言，动圈驱动单元通过电磁感应原理使得薄膜振动，从而产生声音；动铁驱动单元则是通过电流通过线圈产生磁场，使得铁片振动，从而产生声音；电容驱动单元则是通过电信号改变电容板间距，从而产生声音。

2.2 阻抗匹配耳机的阻抗匹配是为了保证耳机与音频设备之间的匹配性。

阻抗是电流通过的阻力，不同的耳机阻抗会对音频设备的输出产生不同的影响。

一般来说，耳机的阻抗应该与音频设备的输出阻抗相匹配，以获得最佳的音质和音量。

2.3 声音的输出当驱动单元将电信号转换为声音后，声音会通过耳机的耳塞或耳罩输出。

耳塞式耳机通过耳塞直接将声音传递到耳朵，而耳罩式耳机则通过耳罩将声音隔离，提供更好的音质和舒适度。

三、耳机的使用注意事项3.1 音量控制使用耳机时，应注意控制音量，避免长时间使用高音量对听力造成损伤。

耳机的结构及工作原理一、耳机的结构耳机是一种用于听取声音的装置，通常由以下几个主要部份组成：1. 音频插头：耳机的音频插头通常是一个3.5mm的立体声插头，用于连接耳机和音频源设备，如手机、电脑等。

2. 音频线：音频线是连接音频插头和耳机驱动单元的部份。

它通常由导电材料制成，用于传输音频信号。

3. 驱动单元：驱动单元是耳机中最重要的部份，它负责将电信号转换为声音。

驱动单元通常由一个磁铁和一个线圈组成，当电流通过线圈时，它会与磁铁产生相互作用，从而使驱动单元振动，产生声音。

4. 隔音材料：耳机通常使用隔音材料来减少外界噪音对音质的影响。

隔音材料可以是泡沫塑料、橡胶等。

5. 耳机壳：耳机壳是保护耳机内部零部件的外壳，它通常由塑料或者金属制成。

6. 耳垫：耳垫是与耳朵接触的部份，它通常由柔软的材料制成，以提供舒适的佩戴感。

二、耳机的工作原理耳机的工作原理基于电磁感应和声学原理。

主要分为以下几个步骤：1. 音频信号输入：音频信号从音频源设备（如手机）通过音频插头传输到耳机的音频线上。

2. 电流传输：音频信号在音频线中以电流的形式传输。

这个电流通过耳机的驱动单元。

3. 磁场产生：驱动单元中的线圈通过电流产生磁场。

磁场与驱动单元中的磁铁相互作用，使驱动单元振动。

4. 振动产生声音：驱动单元的振动使耳机壳和耳垫也产生振动，进而产生声音。

声音通过耳垫进入耳朵。

5. 声音放大：耳机通常配备一个放大器，用于增加音频信号的电流，从而增加驱动单元的振幅，进一步放大声音。

总结：耳机的结构包括音频插头、音频线、驱动单元、隔音材料、耳机壳和耳垫。

耳机的工作原理是通过将音频信号转化为电流，利用电磁感应和声学原理，使驱动单元振动产生声音。

耳机的设计和创造需要考虑声音质量、舒适度和耐用性等因素，以提供用户良好的听觉体验。

有线耳机结构说明文首先，有线耳机的主要部件是耳机单元。

耳机单元包括了一个或多个扬声器，用于产生音频信号。

扬声器通常由磁铁、线圈和振膜组成。

磁铁产生磁场，线圈被磁场驱动产生振动，振动被传递给振膜，从而产生声音。

其次，有线耳机通常有一个耳机插头。

插头是将耳机连接到音频设备的接口，如手机或音乐播放器。

耳机插头通常是3.5mm或6.35mm的圆形插孔，可以与设备上的相应接口相匹配，以确保音频信号的传输。

另外，有线耳机还有一根连接线。

连接线用于将耳机插头与耳机单元连接起来，以传递音频信号。

连接线的结构很简单，通常是由多股细线组成的。

这些细线由绝缘材料包裹，以避免短路和其他损坏。

除了上述主要部件外，有线耳机还有一些其他辅助部件。

例如，有线耳机通常有一个线控装置。

线控装置允许用户在不使用音频设备的情况下调节音量、切换歌曲等操作。

线控装置通常位于连接线上，靠近耳机插头。

此外，有线耳机还可以配备麦克风。

麦克风允许用户进行通话或语音录制。

麦克风通常位于耳机线控装置附近，允许用户在通话时更方便地使用。

最后，有线耳机的耳罩也是一个重要的组成部分。

耳罩是隔离耳机和外部环境的一层保护层。

耳罩通常由软质材料制成，以提供舒适的佩戴感，并能有效隔离外界噪音，提供更好的音频体验。

有些耳机还配备了可调节的耳罩，以适应不同大小的耳朵。

总之，有线耳机是一款结构复杂而精巧的音频设备。

它由耳机单元、耳机插头、连接线、线控装置、麦克风和耳罩等多个组件组成。

这些组件共同工作，以提供高质量的音频体验。

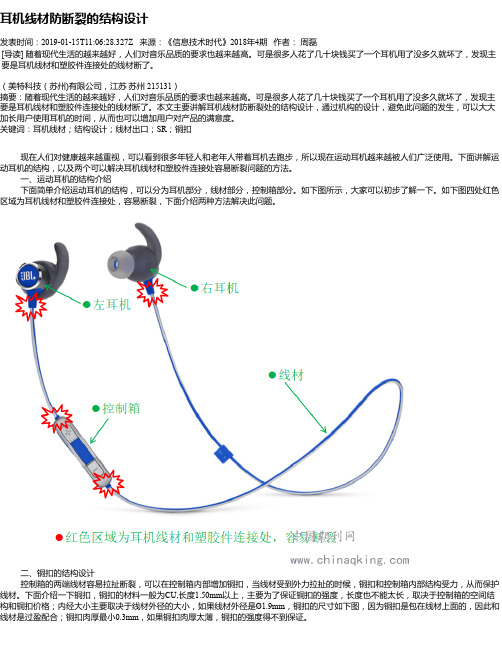

耳机线材防断裂的结构设计发表时间：2019-01-15T11:06:28.327Z 来源：《信息技术时代》2018年4期作者：周磊[导读] 随着现代生活的越来越好，人们对音乐品质的要求也越来越高。

可是很多人花了几十块钱买了一个耳机用了没多久就坏了，发现主要是耳机线材和塑胶件连接处的线材断了。

（美特科技（苏州)有限公司，江苏苏州 215131）摘要：随着现代生活的越来越好，人们对音乐品质的要求也越来越高。

可是很多人花了几十块钱买了一个耳机用了没多久就坏了，发现主要是耳机线材和塑胶件连接处的线材断了。

本文主要讲解耳机线材防断裂处的结构设计，通过机构的设计，避免此问题的发生，可以大大加长用户使用耳机的时间，从而也可以增加用户对产品的满意度。

关键词：耳机线材；结构设计；线材出口；SR；铜扣现在人们对健康越来越重视，可以看到很多年轻人和老年人带着耳机去跑步，所以现在运动耳机越来越被人们广泛使用。

下面讲解运动耳机的结构，以及两个可以解决耳机线材和塑胶件连接处容易断裂问题的方法。

一、运动耳机的结构介绍下面简单介绍运动耳机的结构，可以分为耳机部分，线材部分，控制箱部分。

如下图所示，大家可以初步了解一下。

如下图四处红色区域为耳机线材和塑胶件连接处，容易断裂，下面介绍两种方法解决此问题。

二、铜扣的结构设计控制箱的两端线材容易拉扯断裂，可以在控制箱内部增加铜扣，当线材受到外力拉扯的时候，铜扣和控制箱内部结构受力，从而保护线材。

下面介绍一下铜扣，铜扣的材料一般为CU,长度1.50mm以上，主要为了保证铜扣的强度，长度也不能太长，取决于控制箱的空间结构和铜扣价格；内经大小主要取决于线材外径的大小，如果线材外径是Ø1.9mm，铜扣的尺寸如下图，因为铜扣是包在线材上面的，因此和线材是过盈配合；铜扣肉厚最小0.3mm，如果铜扣肉厚太薄，铜扣的强度得不到保证。

铜扣和线材，控制箱下壳，主板的装配示意图如下，为了看清内部结构，故没有显示控制箱上壳。

可能细心的朋友会发现，你用HTC的耳机，接到三星的手机上，是不兼容的，也就是说不能用的，这是为什么呢？后来我才知道，这是取决于分段插针结构呢。

下面给大家介绍一下吧。

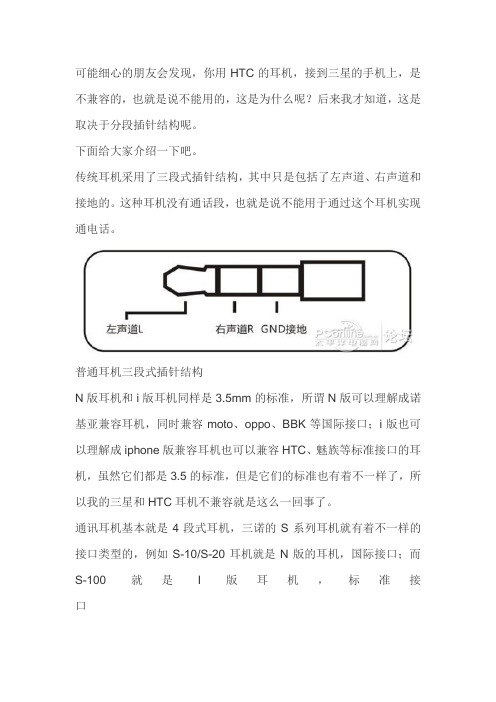

传统耳机采用了三段式插针结构，其中只是包括了左声道、右声道和接地的。

这种耳机没有通话段，也就是说不能用于通过这个耳机实现通电话。

普通耳机三段式插针结构
N版耳机和i版耳机同样是3.5mm的标准，所谓N版可以理解成诺基亚兼容耳机，同时兼容moto、oppo、BBK等国际接口；i版也可以理解成iphone版兼容耳机也可以兼容HTC、魅族等标准接口的耳机，虽然它们都是3.5的标准，但是它们的标准也有着不一样了，所以我的三星和HTC耳机不兼容就是这么一回事了。

通讯耳机基本就是4段式耳机，三诺的S系列耳机就有着不一样的接口类型的，例如S-10/S-20耳机就是N版的耳机，国际接口；而S-100就是I版耳机，标准接口
N版耳机四段式插针结构
i版耳机四段式插针结构
所以，以后买通话耳机的时候一定要注意是否适合自己的手机，应该知道是买S系列中的S-10/S-20，还是S-100呢。

免得买到的耳机是不能使用就杯具了。

有线耳机结构说明文一只耳机主要由四个部分组成：头带、左右发声单元、耳罩和引线。

头带的功能是固定左右发声单元，将其置于头的两侧，它的结构和它与单元的连接方式决定了头带和耳罩对头部的压力，影响着耳机佩带的舒适性。

耳罩是头部与发声单元接触的部件，它对于动圈式耳机是至关重要的，其功能是将低频反射回来，保证低频的重放。

耳罩一般有两种样式，一种压在耳朵上，叫压耳式耳罩(Supra-aural)，另一种耳罩呈杯状，环绕着耳朵，叫绕耳式耳罩(Circumnaural)。

耳罩要尽量的柔软舒适，其内部一般填充海绵，外面蒙上皮革或绒布。

耳罩使用的材料对中频和高频有吸收作用，它使耳朵与振膜形成一段距离，并在耳机和头部间形成一个腔室。

大型的绕耳式耳罩内部空间大，声音可以作用于耳廓，形成较好的空间感。

一只设计良好的耳机已经充分考虑了耳罩的作用，所以中高档耳机的耳罩是不可以损坏或随意更换的。

耳机的引线是耳机放大电路输出端与耳机音圈的连接线，优质耳机线常采用多支线芯的无氧铜(OFC)线，经过严格的绝缘和屏蔽处理，杜绝铜内杂质对信号传输的影响和外界杂波的干扰。

耳机线的末端是插头，有两种规格：6。

35mm和3、5mm，即平时所说的大小插头，6。

35mm插头用于专业音频和民用音频设备，3、5mm插头用于便携设备。

一般高保真耳机会提供插头转换器，保证耳机在各种设备上的使用。

中高档耳机的插头是镀金的，这不是为了漂亮，主要是为了防止插头氧化影响声音，由于金光滑柔软，还可以提供尽量大的接触面积。

低档耳机常采用镀镍插头，这样虽然也可以防止氧化，对声音却有一定的负面影响。

耳机的发声单元是耳机设计最复杂、技术含量最高的部分。

动圈耳机的工作原理与动圈扬声器相同，音频信号输入音圈后，音圈产生的电磁场随信号的变化发生变化，变化的电磁场与磁路相互作用推动音圈和振膜的运动，振膜推动空气发声。

动圈耳机发声单元主要由三个部分组成：磁路系统、振动系统、腔体和孔等声学结构。

耳机的结构及工作原理一、耳机的结构耳机是一种用于将电信号转化为声音的设备，由以下几个主要部份组成：1. 驱动单元：驱动单元是耳机中最重要的部份，它负责将电信号转化为声音。

常见的驱动单元有动圈式、动铁式和电容式等。

动圈式驱动单元由磁铁和线圈组成，当电流通过线圈时，线圈会受到磁场的作用而产生振动，从而产生声音。

动铁式驱动单元由铁磁体和线圈组成，当电流通过线圈时，线圈会与铁磁体相互作用而产生振动。

电容式驱动单元则利用电容变化产生声音。

2. 装配框架：装配框架是耳机的骨架，用于固定和支撑其他部件。

通常由塑料、金属或者合金材料制成，具有良好的强度和稳定性。

3. 壳体：耳机的壳体是保护内部元件的外壳，同时也对声音的输出起到一定的影响。

壳体普通由塑料或者金属制成，具有良好的隔音效果和外观设计。

4. 音频线：音频线是将音频信号传输到耳机的关键部份。

它通常由导电材料和绝缘材料组成，确保信号传输的稳定性和可靠性。

5. 插头：插头是将耳机连接到音频源的部份。

常见的插头类型有3.5mm立体声插头和6.35mm大插头等。

插头通常由金属制成，具有良好的导电性和耐用性。

二、耳机的工作原理耳机的工作原理可以简单概括为：电信号→驱动单元→振动→声音。

具体来说，耳机的工作原理如下：1. 音频信号输入：音频信号从音频源（如手机、电脑等）通过音频线传输到耳机。

2. 驱动单元工作：音频信号进入耳机后，会经过放大和处理，然后传输到驱动单元。

不同类型的驱动单元会根据接收到的音频信号产生相应的振动。

3. 振动产生声音：驱动单元产生的振动会传递到耳机的壳体和装配框架上，进而通过耳垫传递到用户的耳朵中。

当振动通过耳垫进入耳朵时，耳膜会受到振动的刺激而产生声音。

4. 声音输出：耳机通过耳塞、耳罩等装置将声音直接输入用户的耳道，使用户能够听到清晰的声音。

总结起来，耳机的工作原理是通过将音频信号转化为驱动单元的振动，再将振动传递到用户的耳朵中，从而产生声音。

3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：。

耳机线控原理耳机线控是指在耳机线上设置一些按钮或者滑动条，可以通过操作这些按钮或者滑动条来实现对音乐播放、通话接听、音量调节等功能。

其原理是通过耳机线上的导线传输信号，控制音频设备的工作状态。

下面将从耳机线控的工作原理、结构组成和使用方法三个方面来详细介绍。

一、工作原理。

耳机线控的工作原理主要是通过耳机线上的导线传输信号来实现的。

当我们按下耳机线上的按钮时，按钮内部的触点会闭合，导通电流，然后通过导线传输给手机或者其他音频设备。

手机接收到这个信号后，就会执行相应的操作，比如播放/暂停音乐、接听/挂断电话、调节音量等。

二、结构组成。

耳机线控一般由按钮、导线和插头三部分组成。

按钮一般设置在耳机线上的一段，可以是一个或者多个按钮，用来实现不同的功能。

导线是将按钮传输的信号传递给音频设备的媒介，一般是由铜线或者铝线构成。

插头则是连接音频设备的接口，将传输的信号输入到音频设备中。

三、使用方法。

使用耳机线控的方法一般是根据按钮的不同功能来操作。

比如，单击按钮可以实现播放/暂停音乐，双击按钮可以实现下一首歌曲的播放，长按按钮可以实现语音助手的唤醒等。

在使用过程中，需要根据耳机线控的说明书来了解不同按钮的功能，以便更好地使用。

总结。

通过以上的介绍，我们可以了解到耳机线控的原理是通过导线传输信号来实现对音频设备的控制。

它主要由按钮、导线和插头三部分组成，通过操作按钮来实现不同的功能。

在使用时，需要根据说明书来了解不同按钮的功能，以便更好地操作。

希望以上内容对大家有所帮助。

耳机的结构及工作原理一、耳机的结构耳机是一种用于将电信号转换为声音的设备，它由多个组件组成，每一个组件都发挥着不同的作用。

下面是耳机常见的结构组件：1. 音频驱动单元：音频驱动单元是耳机的核心部件，负责将电信号转换为声音。

常见的音频驱动单元有动圈式、电容式和电动式等。

动圈式驱动单元由一个磁体和一个振动膜组成，通过电流通过磁体产生磁场，使振动膜振动从而产生声音。

电容式驱动单元则利用电容板的振动来产生声音。

电动式驱动单元则通过电流通过导线产生电磁场，使振动膜振动。

2. 隔音材料：为了提供更好的音质和音量，耳机通常会采用隔音材料来减少外界噪音的干扰。

隔音材料可以包裹在耳机外壳内部，有效隔绝外界噪音，提供更好的听音效果。

3. 外壳：耳机外壳通常由塑料、金属或者混合材料制成。

外壳的设计不仅影响耳机的外观，还可以改善音质和舒适度。

一些高端耳机还会采用特殊的材料和设计来减少共振和回声，提供更清晰的声音。

4. 连接线：连接线是耳机与音频源之间的纽带，通常由导线和插头组成。

导线的质量和材料会影响音质的传输，一些高端耳机会采用高纯度铜线或者银线来提高音质。

插头通常采用3.5mm立体声插头，以便与各种音频设备兼容。

5. 耳垫和头带：耳垫和头带是耳机的舒适部份，用于保护耳朵和头部免受长期佩戴的不适。

耳垫通常采用柔软的材料，如人造皮革或者海绵，以提供舒适的触感和良好的隔音效果。

头带通常采用可调节设计，以适应不同大小的头部。

二、耳机的工作原理耳机的工作原理基于电磁感应和声学原理。

下面是常见的耳机工作原理：1. 动圈式耳机：动圈式耳机是最常见的耳机类型之一。

它的工作原理基于电磁感应。

耳机内部有一个磁体和一个振动膜，当电流通过磁体时，会产生磁场，使振动膜振动。

振动膜的振动会产生声音，通过耳垫传递到耳朵。

2. 电容式耳机：电容式耳机利用电容板的振动来产生声音。

耳机内部有一个电容板和一个固定板，它们之间有一个电介质。

当电流通过电容板时，它会产生电场，使电容板振动。
