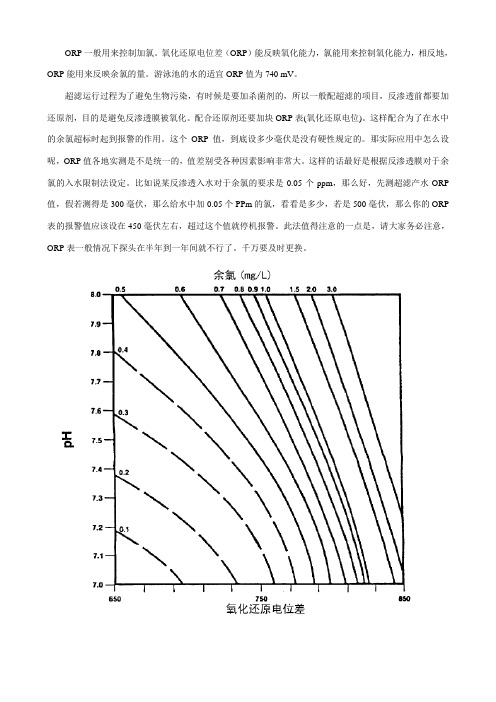

ORP一般用来控制加氯。
氧化还原电位差（ORP）能反映氧化能力，氯能用来控制氧化能力，相反地，ORP能用来反映余氯的量。
游泳池的水的适宜ORP值为740 mV。
超滤运行过程为了避免生物污染，有时候是要加杀菌剂的，所以一般配超滤的项目，反渗透前都要加还原剂，目的是避免反渗透膜被氧化。
配合还原剂还要加块ORP表(氧化还原电位)。
这样配合为了在水中的余氯超标时起到报警的作用。
这个ORP值，到底设多少毫伏是没有硬性规定的。
那实际应用中怎么设呢，ORP值各地实测是不是统一的，值差别受各种因素影响非常大。
这样的话最好是根据反渗透膜对于余氯的入水限制法设定。
比如说某反渗透入水对于余氯的要求是0.05个ppm，那么好，先测超滤产水ORP 值，假若测得是300毫伏，那么给水中加0.05个PPm的氯，看看是多少，若是500毫伏，那么你的ORP 表的报警值应该设在450毫伏左右，超过这个值就停机报警。
此法值得注意的一点是，请大家务必注意，ORP表一般情况下探头在半年到一年间就不行了。
千万要及时更换。

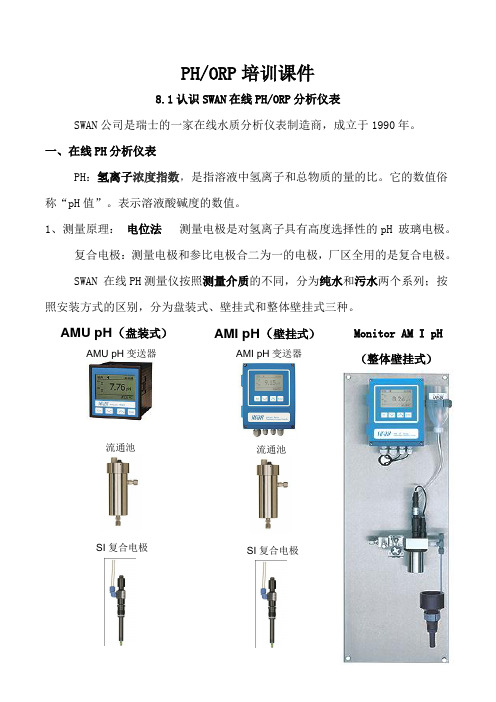

PH/ORP 培训课件8.1认识SWAN 在线PH/ORP 分析仪表SWAN 公司是瑞士的一家在线水质分析仪表制造商，成立于1990年。
一、在线PH 分析仪表PH ：氢离子浓度指数，是指溶液中氢离子和总物质的量的比。
它的数值俗称“pH值”。
表示溶液酸碱度的数值。
1、测量原理： 电位法 测量电极是对氢离子具有高度选择性的pH 玻璃电极。
复合电极：测量电极和参比电极合二为一的电极，厂区全用的是复合电极。
SWAN在线PH 测量仪按照测量介质的不同，分为纯水和污水两个系列；按照安装方式的区别，分为盘装式、壁挂式和整体壁挂式三种。
Monitor AM I pH （整体壁挂式）AMU pH （盘装式） AMU pH 变送器流通池 SI 复合电极 AMI pH （壁挂式）AMI pH 变送器 流通池SI 复合电极二、在线ORP分析仪表ORP：氧化还原电位，简称ORP。
氧化还原电位就是用来反映水溶液中所有物质表现出来的宏观氧化-还原性。
氧化还原电位越高，氧化性越强，电位越低，氧化性越弱。
电位为正表示溶液显示出一定的氧化性，为负则说明溶液显示出还原性。
三、SWAN 在线分析仪表有如下特点：（1）采用高品质电子元件和LCD显示屏，变送器显示、输出等性能稳定，使用寿命长。
（2）复合电极、外充式电解液（3.5mol/L KCL）、测量准确稳定，可适用于高纯水的测量。
（3）测量电极寿命长，测量准确可靠，响应速度快，期间只需更换电解液。
（4）温度电极与测量电极安装在同一流通池内部，实时测量样水温度，自动温度补偿（温度生高PH值会降低），同时可以进行样水超温报警，保护仪表部件，保证仪表寿命。
（5）校准工作简单方便，可以进行过程校准和两点校准；两点较准同时对缓冲液进行温度补偿，消除温度对缓冲液的影响；（6）仪表故障自诊断，即相应报警提示，方便客户快速处理故障。
（7）备品备件少，性价比高，运行经济。
（8）溢流式进样，消除流量波动对测量值影响；无压排放，消除压力对测量值影响。
![[VIP专享]pH(ORP)控制器说明书](https://img.taocdn.com/s1/m/984e9e9090c69ec3d4bb758d.png)
P H O R P培训课件PH/ORP培训课件8.1认识SWAN在线PH/ORP分析仪表SWAN公司是瑞士的一家在线水质分析仪表制造商，成立于1990年。
一、在线PH分析仪表PH：氢离子浓度指数，是指溶液中氢离子和总物质的量的比。
它的数值俗称“pH值”。
表示溶液酸碱度的数值。
1、测量原理：电位法测量电极是对氢离子具有高度选择性的pH 玻璃电极。
复合电极：测量电极和参比电极合二为一的电极，厂区全用的是复合电极。
SWAN 在线PH测量仪按照测量介质的不同，分为纯水和污水两个系列；按照安装方式的区别，分为盘装式、壁挂式和整体壁挂式三种。
Monitor AM I pH （整体壁挂式）AMU pH（盘装式）AMU pH变送器流通池SI复合电极AMI pH（壁挂式）AMI pH变送器流通池SI复合电极二、在线ORP分析仪表ORP：氧化还原电位，简称ORP。
氧化还原电位就是用来反映水溶液中所有物质表现出来的宏观氧化-还原性。
氧化还原电位越高，氧化性越强，电位越低，氧化性越弱。
电位为正表示溶液显示出一定的氧化性，为负则说明溶液显示出还原性。
三、SWAN 在线分析仪表有如下特点：（1）采用高品质电子元件和LCD显示屏，变送器显示、输出等性能稳定，使用寿命长。
（2）复合电极、外充式电解液（3.5mol/L KCL）、测量准确稳定，可适用于高纯水的测量。
（3）测量电极寿命长，测量准确可靠，响应速度快，期间只需更换电解液。
（4）温度电极与测量电极安装在同一流通池内部，实时测量样水温度，自动温度补偿（温度生高PH值会降低），同时可以进行样水超温报警，保护仪表部件，保证仪表寿命。
（5）校准工作简单方便，可以进行过程校准和两点校准；两点较准同时对缓冲液进行温度补偿，消除温度对缓冲液的影响；（6）仪表故障自诊断，即相应报警提示，方便客户快速处理故障。
（7）备品备件少，性价比高，运行经济。
（8）溢流式进样，消除流量波动对测量值影响；无压排放，消除压力对测量值影响。
前言在使用本产品前，请详细阅读本说明书，并保存以供参考。
➢在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。
➢请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门或地区客服中心。
➢由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
➢当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。
➢此说明书解释权归本公司所有，说明书更新或修改不另行通知。
目录Contents02 快速安装调试指南03 标准液配置04 产品概述测量原理产品特点05 按键说明06 产品技术参数10 安装注意事项11 变送器安装13 传感器安装16 电气连接18 调试（测量模式）19 调试（设置模式）24 维护（变送器/传感器维护）27 通信协议31 附录快速安装调试指南安装变送器安装：参照说明书（第11页）中变送器的安装示图及安装方式安装。
传感器安装：参照说明书（第13-15页）中传感器安装示图及安装方式安装。
安装方式分别是浸没式、流通式、插入式接线：变送器与传感器的线缆电气连接参照下图上图为壁挂式接线右图为盘装式接线PH标定◆此仪表标定方法参照（第21页）设置模式详解,进入标定菜单--→低点标定菜单。
◆1、将PH电极放入1号标准液（4.01或6.86）中，等待稳定大约10秒后输入此标准液值，按ENTER确认储存。
进入标定菜单--→高点标定.◆2、将PH电极放入2号标准液（9.18或6.86）中，等待稳定后输入此标准液值，按ENTER确认储存。
◆3、系统自动计算参数，如果标定后仍有误差请重新标定。
标准液配置发货时，随机带三包PH标准缓冲液，分别是4.01、6.86、9.18标准缓冲液。
◆PH标准液配置✧ 4.01 PH标准液4.01标准缓冲液放入容器中，兑入500mL纯净水，搅拌均匀后方可使用。
PH/ORP 培训课件8.1认识SWAN 在线PH/ORP 分析仪表SWAN 公司是瑞士的一家在线水质分析仪表制造商，成立于1990年。
一、在线PH 分析仪表PH ：氢离子浓度指数，是指溶液中氢离子和总物质的量的比。
它的数值俗称“pH 值”。
表示溶液酸碱度的数值。
1、测量原理： 电位法 测量电极是对氢离子具有高度选择性的pH 玻璃电极。
复合电极：测量电极和参比电极合二为一的电极，厂区全用的是复合电极。
SWAN 在线PH 测量仪按照测量介质的不同，分为纯水和污水两个系列；按照安装式的区别，分为盘装式、壁挂式和整体壁挂式三种。
Monitor AM I pH（整体壁挂式）AMU pH （盘装式） AMU pH 变送器 流通池 SI 复合电极 AMI pH（壁挂式） AMI pH 变送器 流通池SI 复合电极二、在线ORP分析仪表ORP：氧化还原电位，简称ORP。
氧化还原电位就是用来反映水溶液中所有物质表现出来的宏观氧化-还原性。
氧化还原电位越高，氧化性越强，电位越低，氧化性越弱。
电位为正表示溶液显示出一定的氧化性，为负则说明溶液显示出还原性。
三、SWAN 在线分析仪表有如下特点：（1）采用高品质电子元件和LCD显示屏，变送器显示、输出等性能稳定，使用寿命长。
（2）复合电极、外充式电解液（3.5mol/L KCL）、测量准确稳定，可适用于高纯水的测量。
（3）测量电极寿命长，测量准确可靠，响应速度快，期间只需更换电解液。
（4）温度电极与测量电极安装在同一流通池部，实时测量样水温度，自动温度补偿（温度生高PH值会降低），同时可以进行样水超温报警，保护仪表部件，保证仪表寿命。
（5）校准工作简单便，可以进行过程校准和两点校准；两点较准同时对缓冲液进行温度补偿，消除温度对缓冲液的影响；（6）仪表故障自诊断，即相应报警提示，便客户快速处理故障。
（7）备品备件少，性价比高，运行经济。
（8）溢流式进样，消除流量波动对测量值影响；无压排放，消除压力对测量值影响。
四、长期停运关闭样水；关闭电源；拔下电极电缆并盖上盖子。
从流通池中取出电极，把塑料盖中注入3.5 molar KCl或水并盖在电极上。
决不要干燥环境中储存复合电极或参比电极。
将玻璃电极朝下储存在不结冰的室中。
五、认识AMU PH-Redox变送器AMU变送器用于面板式安装，可连接pH/ORP电极、Pt1000 温度电极和一个流量计显示8.2 AMU PH-Redox 软件结构程序列表和解释1 Messages（信息）1.1Pending errors（即时报警）显示正在出现的报警和状态，如果确认了即时报警，报警继电器打开，报警被保存在报警列表中。
1.2Message显示报警历史: 报警代码，日期和时间及状态。
(正在出现的, 被确认的, 已清除的)。
报警列表中最多可储存65个报警，超过时，最早的报警自动删除。
(FIFO first in first out).2 Diagnostics（诊断）在诊断菜单中数值不可以被改动。
2.1 I dentification2.1.1 显示仪表型号: AMU pH/Redox (ORP)2.1.2 显示仪表软件版本e.g. V3.502.1.3 显示仪表出厂测试时间(不能改变)2.1.4 以年、日、时、分、秒显示仪表运行时间(不能改变)2.2Sensors（电极）显示光度计和pH电极的诊断参数。
2.2.1 电极电流值: 以pH或ORP的形式显示消毒剂的真实电流值。
原电流: 显示电极的真实信号mV。
校准历史: 显示上一次校准的诊断值。
pH: 零点mV和斜率mV/pH。
pH电极正常零点漂移: < +/- 30 mV. 最大<+/- 60 mVpH电极正常斜率围: 55-65 mV/pH。
最大限位: 40-65 mV/pH.ORP: 零点漂移<+/- 200 mV2.2.3 其他箱体温度: 显示变送器温度。
2.3样水2.3.1 Sample ID（样水点）样水点: 用户可以自己定义所测的样水点。
温度.: 只有当安装了温度电极并设置温度才会以°C显示。
样水流量: 只有安装了数字流量计后，流量才会以l/h显示。
2.4输入/输出状态2.4.1- 2.4.2 显示所有输入输出状态。
报警继电器: 开或关继电器1/2: 开或关输入: 开或关信号输出1, 2, 3 (第三路是选项): 以mA显示真实电流值。
2.5串口串口为选项，在Installation中设置通讯。
3 Maintenance（维护）3.1校准可通过此菜单修正测量值或校准电极（零点和斜率）。
3.1.1 过程pH/ORP校准:可通过此程序进行电极修正。
详见Calibration。
3.1.2 pH/ORP标液校准:用标准液校准电极，5.1.5安装中设置。
3.2模拟3.2.1-3.2.6 模拟输入/输出:用输入键选择所需的继电器和信号输出，用上下箭头键改变值，按enter键确认，继电器或信号输出将模拟该值，离开模拟模式后该值将自动复位。
如果没有操作任键，20分钟后仪表将自动离开模拟模式，模拟值复位。
报警继电器: 开或关继电器1: 开或关继电器2: 开或关信号输出1: mA信号输出2: mA信号输出3: mA (选项)3.3设置时间设置时间和日期。
4 Operation（操作）4.1传感器4.1.1 过滤时间常数:用以过滤干扰信号，过滤常数设置的越长，系统对测量值信号变化的反应就越慢。
变化围: 5-300 sec。
4.1.2 校准延迟:校准后信号输出保持时间，可避免信号输出出现高值和非正常的高限报警。
在校准和延迟时间，信号输出保持在上一个测量值，报警、限位也冻结。
选择围: 5 - 6000 sec。
4.2继电器接点4.3Logger（数据采集器）5 Installation（安装）5.1Sensors（传感器）5.1.1 流量: 定义是否安装了流量电极，可选择：None（无）或Q-flow (带流量电极)。
5.1.2 参数:选择电极类型: pH或redox (ORP)电极检测: 尚未实现，设成off。
5.1.3 温度:温度电极: 设置是否连接了温度电极Pt1000，可选择no或yes。
如选择了no,仪表会要求输入样水的默认温度值。
如选择了yes, 则需设置温度修正以补偿显示误差。
5.1.4 温度补偿: 只用于pH。
可选设置: Nernst/non-linear（非线性）/coefficient（系数）。
对于自来水，废水，泳池水选择：Nernst对于高纯水: 除Nernst外还可选择非线性或带系数的线性补偿(pH/°C)。
5.1.5 标准液: 可设置校准电极的标准液。
pH: 输入不同温度下缓冲液的值(0°- 50°C)。
ORP: 输入标准液的值。
5.2Signal outputs（信号输出）5.2.1 - 5.2.3 信号输出1, 信号输出2, 信号输出3: 信号输出3为选项。
可设置输出参数，围，电流环和输出功能。
5.2.1.1 - 5.2.3.1 参数: 设置输出哪一个参数。
可选:测量值/温度/流量5.2.1.2 - 5.2.3.2 电流环: 可选0-20 mA 或4-20 mA，要确保所选的电流环和所连接的设备一致。
5.2.1.3 - 5.2.3.3 功能:设置信号是用于输出测量值还是用于控制。
如输出测量值则需选择线性，双线性或对数。
5.3Relay contacts（报警接点）5.4Miscellaneous（其他）5.4.1 语言:设置所需语言。
可选择：德语，英语，法语，西班牙语，默认为英语。
5.4.2 Set default（缺省设置）:如进行了缺省设置，所有编程值将恢复出厂设置。
可选设置: 不/校准/部分/完全校准:只将校准恢复到出厂值，其他不变。
部分: 通讯参数保持，所有其他设置恢复到出厂值。
完全: 所有设置恢复到出厂值。
5.4.3 升级软件:应有服务人员操作。
5.4.4 密码除Diagnostics（诊断）菜单外可为Messages（信息）, Maintenance（维护）, Operation（操作）, Installation（安装）等菜单设置密码。
密码为四位数，0000 为未设密码。
如设置了其他数值则在进入该菜单时用户会被要求输入密码。
如密码忘记请联系当地代理商。
5.4.5 样水编号:用户可以为样水定义编号。
5.5 I nterface（串口）8.3 SWAN在线PH/ORP分析仪表校准pH /ORP选用精度较高的pH计测量样水的pH值，把此pH值输入菜单Process （程序）。
把电极从流通池取出，按照菜单指导进行校准。
标准液1和2在5.1.5中设定。
不要使用过期的标准液。
校准前冲洗电极。
进入菜单3.1.3. 仪表会逐步指导校准步骤。
当完成了所要求的操作步骤后按<Enter>继续下一步骤：•冲洗电极并檫干后放入标准液1中；•标准液1, 电流值(过程显示)；•冲洗电极并檫干后放入标准液2中；•标准液2, 电流值(过程显示)；•冲洗电极并檫干后放入流通杯中可能出现的错误报警：零点或斜率错误：标准液过期或错误，电极老化或脏，电缆湿。
Offset error：校准错误，电极老化或脏，电缆湿了。
8.4 SWAN在线PH/ORP分析仪表故障处理错误信息menu 1 - Messages显示即时报警和报警列表以及报警代码、时间和状态。
Error非重报警，除故障部分外系统能正常运行。
Fatal error当仪表用于控制和继电器1, 2或信号输出等的功能被中断时报警出现。
此报警出现时测量值不正确，根据报警不同(见Error List, p. 28)系统可能会停止运行。
在故障被消除前报警一直出现在pending Error的对话框中，即使确认了报警。
确认报警只是关闭报警继电器。
报警消除后，此报警会保存在Message List (Menu 1.2)中，报警符消失。
报警列表中可储存前64个报警，当恢复出厂设置时所有报警被删除。
报警粗体红色报警符号: 重报警E025IC MK41T56 联系服务商E026IC LM75 联系服务商E027IC PCF8574 联系服务商E028EEProm Microcon 联系服务商E029EEProm Motherboard 联系服务商E030EEprom Front-End 联系服务商E031Calibration Rec Out 联系服务商E032Wrong Front-End 联系服务商E033 Power-on 正常状态，无错误E034 Power-down 送电。
