电容器极间绝缘电阻测试方法

电容的绝缘电阻1. 介绍电容是一种存储电荷的器件，由两个导体板（电极）之间的绝缘介质（电介质）隔开。

电容的绝缘电阻是指电容器的绝缘介质对电流的阻碍能力，它决定了电容器在充电和放电过程中电荷的损失程度。

绝缘电阻的大小直接影响电容器的性能和稳定性。

2. 绝缘电阻的定义绝缘电阻是指电容器绝缘介质表面和体内的电阻。

它表示绝缘材料对电流的阻碍程度。

绝缘电阻通常用欧姆（Ω）为单位表示。

绝缘电阻越大，电容器的绝缘性能越好。

3. 影响绝缘电阻的因素3.1 绝缘材料绝缘电阻的大小与绝缘材料的性质密切相关。

常见的绝缘材料有陶瓷、塑料、玻璃等。

不同的绝缘材料具有不同的绝缘电阻特性。

例如，陶瓷材料通常具有较高的绝缘电阻，而塑料材料则相对较低。

3.2 温度温度对绝缘电阻有显著影响。

一般情况下，绝缘电阻随着温度的升高而降低。

这是因为高温会导致绝缘材料中的电子激发，增加了导电性，从而降低了绝缘电阻。

3.3 湿度湿度对绝缘电阻也有重要影响。

在高湿度环境下，绝缘材料容易吸湿，导致绝缘电阻降低。

特别是对于一些有机材料，湿度对绝缘电阻的影响更为显著。

3.4 表面污染绝缘材料表面的污染物也会影响绝缘电阻。

例如，灰尘、油脂等污染物会在绝缘材料表面形成导电层，导致绝缘电阻降低。

因此，保持绝缘材料的表面清洁是保证绝缘电阻稳定的重要措施之一。

4. 测量绝缘电阻的方法4.1 直流绝缘电阻测量直流绝缘电阻测量是一种常用的方法。

它通过施加直流电压，测量绝缘材料表面和体内的电阻来确定绝缘电阻的大小。

直流绝缘电阻测量通常使用万用表或专用的绝缘电阻测量仪器。

4.2 交流绝缘电阻测量交流绝缘电阻测量是另一种常用的方法。

它通过施加交流电压，测量绝缘材料对交流电流的阻抗来确定绝缘电阻的大小。

交流绝缘电阻测量通常使用专用的绝缘电阻测量仪器。

5. 绝缘电阻的应用5.1 电力系统在电力系统中，绝缘电阻是评估电力设备绝缘状况的重要指标。

通过测量绝缘电阻，可以判断电力设备是否存在绝缘故障，从而采取相应的维修措施，确保电力系统的安全运行。

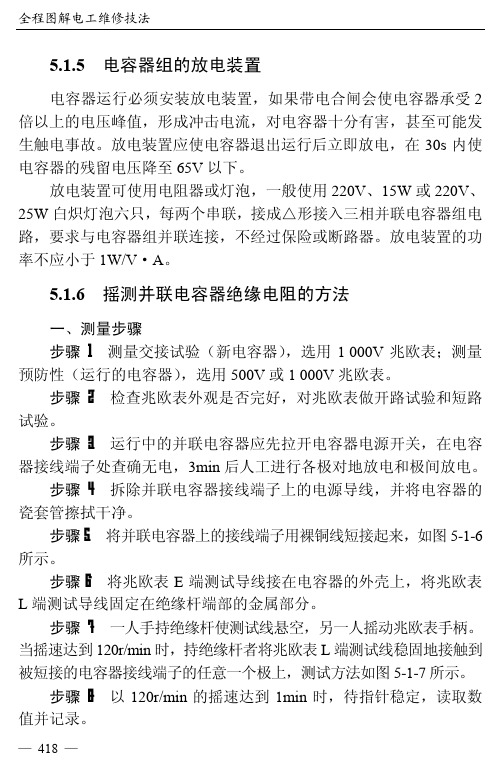

全程图解电工维修技法
5.1.5电容器组的放电装置
电容器运行必须安装放电装置，如果带电合闸会使电容器承受 2倍以上的电压峰值，形成冲击电流，对电容器十分有害，甚至可能发生触电事故。

放电装置应使电容器退出运行后立即放电，在30s内使电容器的残留电压降至65V以下。

放电装置可使用电阻器或灯泡，一般使用220V、15W或220V、25W白炽灯泡六只，每两个串联，接成△形接入三相并联电容器组电路，要求与电容器组并联连接，不经过保险或断路器。

放电装置的功率不应小于1W/V·A。

5.1.6 摇测并联电容器绝缘电阻的方法
一、测量步骤
步骤1测量交接试验（新电容器），选用1 000V兆欧表；测量预防性（运行的电容器），选用500V或1 000V兆欧表。

步骤2检查兆欧表外观是否完好，对兆欧表做开路试验和短路试验。

步骤3运行中的并联电容器应先拉开电容器电源开关，在电容器接线端子处查确无电，3min后人工进行各极对地放电和极间放电。

步骤4拆除并联电容器接线端子上的电源导线，并将电容器的瓷套管擦拭干净。

步骤5将并联电容器上的接线端子用裸铜线短接起来，如图5-1-6所示。

步骤6将兆欧表E端测试导线接在电容器的外壳上，将兆欧表L端测试导线固定在绝缘杆端部的金属部分。

步骤7一人手持绝缘杆使测试线悬空，另一人摇动兆欧表手柄。

当摇速达到120r/min时，持绝缘杆者将兆欧表L端测试线稳固地接触到被短接的电容器接线端子的任意一个极上，测试方法如图5-1-7所示。

步骤8以120r/min的摇速达到1min时，待指针稳定，读取数值并记录。

— 418 —。

电容式电压互感器试验指导方案CVT绝缘电阻试验CVT，即电容式电压互感器，其等值电路图如下图所示：电容式电压互感器原理接线图图中：C1（相当于试验大厅中CVT的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）；YH为中间变压器；L为补偿电抗器；N、E分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的CVT，其主电容最下节C12与中压电容器C2装在同一瓷套内，无引出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量：（2）主电容器下节C12极间绝缘电阻的测量：（3）低压端“N”绝缘电阻测量：（4）中间变压器各二次绕组间及对地绝缘电阻测量（下图为1a1n对其他及地测量接线，其他绕组同理，故省略）：试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套8温湿度计1只9计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“G”是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“∞”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“L”端，中间变压器末端“E”接兆欧表的“E”端；C2的测试接线：中压电容器的末端“N”接兆欧表的“L”端，中间变压器的末端“E”接兆欧表的“E”端，将被试品短接充分放电后变更试验线。

绝缘电阻测试方法在电气设备的维护和检修过程中，绝缘电阻测试是一项非常重要的工作。

绝缘电阻测试的目的是检测设备的绝缘性能，以确保设备在运行时不会出现漏电或绝缘击穿等问题，从而保障设备的安全运行。

在本文中，我们将介绍绝缘电阻测试的方法和注意事项，希望能够对大家有所帮助。

1. 测试仪器的准备。

在进行绝缘电阻测试之前，首先需要准备好相应的测试仪器。

常用的测试仪器包括绝缘电阻测试仪、万用表等。

在选择测试仪器时，需要注意其精度和测量范围是否符合实际测试的要求。

另外，还需要检查测试仪器的电源和电池情况，确保测试仪器能够正常工作。

2. 测试前的准备工作。

在进行绝缘电阻测试之前，需要做好一些准备工作。

首先，需要确保被测设备处于停电状态，并且已经进行了必要的安全措施，以免在测试过程中发生意外。

其次，需要清洁被测设备的绝缘表面，以确保测试结果的准确性。

另外，还需要检查被测设备的接地情况，确保测试过程中不会对设备造成损坏。

3. 测试方法。

绝缘电阻测试的方法通常包括极性测试、计时测试和比较测试三种。

极性测试，首先将测试仪器的正负极接入被测设备的绝缘表面，然后进行测试。

在测试过程中，需要注意测试仪器的指针或显示屏上是否有波动，以判断被测设备的绝缘状况。

计时测试，在进行计时测试时，需要将测试仪器接入被测设备的绝缘表面，并记录下测试开始时的绝缘电阻值。

然后在一定时间内进行测试，并记录下测试结束时的绝缘电阻值。

通过比较测试开始时和结束时的绝缘电阻值，可以判断被测设备的绝缘状况。

比较测试，比较测试是将被测设备与已知绝缘电阻值的标准电阻进行比较，以判断被测设备的绝缘状况。

在进行比较测试时，需要将测试仪器接入被测设备和标准电阻，并记录下测试结果。

通过比较测试结果，可以判断被测设备的绝缘状况是否符合要求。

4. 注意事项。

在进行绝缘电阻测试时，需要注意以下几点：（1）测试过程中需要保持测试仪器的稳定，避免外界干扰对测试结果的影响；（2）测试过程中需要确保测试仪器的接线正确，以避免测试结果的误差；（3）测试结束后需要及时清理测试仪器，并将测试结果记录下来，以便日后的参考和分析。

0603电容绝缘电阻0603电容是一种常用的电子元件，具有较高的绝缘电阻。

绝缘电阻是指电容器在特定条件下的绝缘材料阻止电流通过的能力。

绝缘电阻是评估电容器绝缘质量的重要指标之一。

绝缘电阻的测量是评估电容器质量的一种方法。

在实际应用中，绝缘电阻的大小直接影响电容器的工作性能和可靠性。

绝缘电阻越大，说明电容器的绝缘性能越好，电容器在工作时能够有效地隔离电流，从而避免电流泄漏或损耗。

绝缘电阻的单位是欧姆（Ω）。

对于0603电容来说，其绝缘电阻的典型值通常在几兆欧姆（MΩ）级别。

绝缘电阻的测量通常使用万用表或专用的绝缘电阻测试仪来进行。

绝缘电阻的测量需要遵循一定的测试条件和方法。

首先，要保证电容器处于断电状态，以避免测试时的干扰。

其次，要确保测试环境干燥，避免潮湿的环境对测试结果的影响。

接下来，将绝缘电阻测试仪的电极引线分别连接到电容器的两个引脚上，然后设置合适的测试电压和测试时间，开始进行绝缘电阻的测量。

测试完成后，根据测试仪器上显示的数值，即可得到电容器的绝缘电阻值。

绝缘电阻的大小与电容器的结构和材料有关。

对于0603电容来说，它通常由两个平行的金属电极和介质组成。

介质材料的选择对绝缘电阻有很大的影响。

常见的介质材料包括陶瓷、聚酯薄膜等。

不同的介质材料具有不同的绝缘性能，因此绝缘电阻也会有所差异。

绝缘电阻的大小还与工作温度和湿度等环境条件有关。

一般来说，绝缘电阻在高温高湿环境下会下降，而在低温低湿环境下会增加。

因此，在实际应用中，需要根据实际工作条件选择合适的电容器和材料，以确保电容器的绝缘电阻满足要求。

绝缘电阻的重要性不容忽视。

在电子设备中，电容器作为常见的电子元件之一，广泛应用于各种电路中。

绝缘电阻的大小直接影响电容器的工作性能和可靠性。

如果电容器的绝缘电阻过小，就会导致电流泄漏，影响电路的正常工作；而绝缘电阻过大，则可能引起电容器内部电荷的积累，影响电容器的响应速度。

因此，对于要求较高的电子设备和电路，选择具有合适绝缘电阻的电容器是非常重要的。

亠1_I 2 *1-cccr- -CCCC-电容式电压互感器试验指导方案CVT 绝缘电阻试验CVT 即电容式电压互感器，其等值电路图如下图所示：电容式电压见感器原理接线圈电容式电压互感器原理接线图 图中：C1 （相当于试验大厅中 CVT 的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）； YH 为中间变压器；L 为补偿电抗器；N 、E 分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的 CVT,其主电容最下节 C12与中压电容器 C2装在同一瓷套内，无引 出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量:（2）主电容器下节C12极间绝缘电阻的测量:CKC我波通讯设ft 2T L兆o G=o £(3)低压端“ N'绝缘电阻测量:(4)中间变压器各二次绕组间及对地绝缘电阻测量(下图为1a1 n对其他及地测量接线, 其他绕组同理，故省略)试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套温湿度计1只89计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“ E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“ G'是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“ E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“ a”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“ E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“ L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“ L”端，中间变压器末端“ E”接兆欧表的“ E”端；C2的测试接线：中压电容器的末端“ N'接兆欧表的“ L”端，中间变压器的末端“ E”接兆欧表的“ E” 端，将被试品短接充分放电后变更试验线。

绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。

绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。

绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。

在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。

2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。

（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。

（3）根据被试物的电压等级选择适⽤的绝缘电阻表。

（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。

（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。

（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。

（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。

（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。

在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。

（10）试验结束后，被试物接地放电。

（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。

雷电时，严禁测量线路绝缘。

电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。

（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。

绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。

在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。

本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。

一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。

2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。

3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。

二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。

不同设备适用于不同的测量场景和要求。

2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。

三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。

2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。

确保连接牢固，不松动。

3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。

通常是开启电源，选择测试范围和时间等参数，开始测量。

若使用电桥法测量，需先进行零位校准。

4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。

若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。

总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。

同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

三相电容测量方法
三相电容的测量有两种主要方法：静态测量法和功率计法。

静态测量法是通过测量电容器的电容值和绝缘电阻值来判断其工作状态。

这种方法简单易行，不需要特殊的测试设备，只需要一个万用表即可完成。

具体步骤如下：
1. 拔下电容器两端的连接线。

2. 使用万用表测量电容器两端的电阻值。

3. 使用万用表测量电容器两端的绝缘电阻值。

4. 将结果进行比较，判断电容器的工作是否存在异常。

功率计法是一种常用的三相电容器测量方法，需要使用电能表、电压表和电流表三种设备进行测量。

具体步骤如下：
1. 将电容器与电能表相连，记录初始电容器的电能表读数。

2. 将电容器通过电流表和电压表与电源连接，记录电流表和电压表的数值。

3. 根据能量守恒定律，可计算电容器的容量。

即：C=P/(3UUfθ)，其中P 为电容器吸收的有功功率，U为电容器两端电压平均值，f为电源频率，θ为电容器与电源之间的相位差。

相较于其他测量方法，功率计法的优点在于操作简便，且所需设备较为基础，但其缺点在于测量误差较大。
