高压电 2 二次系统

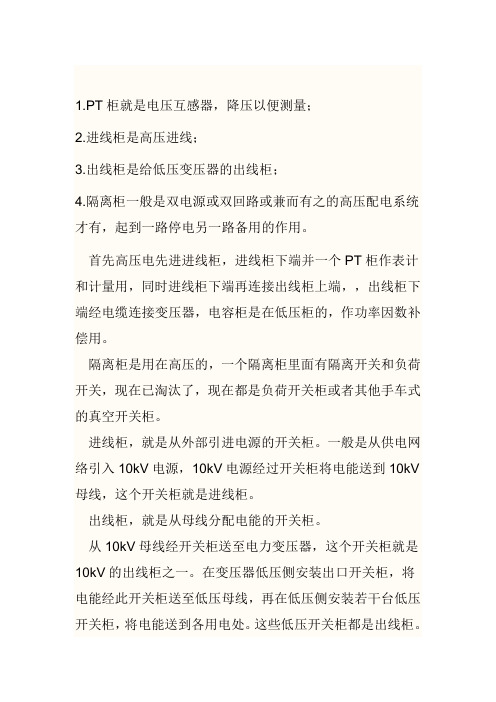

1.PT柜就是电压互感器，降压以便测量；2.进线柜是高压进线；3.出线柜是给低压变压器的出线柜；4.隔离柜一般是双电源或双回路或兼而有之的高压配电系统才有，起到一路停电另一路备用的作用。

首先高压电先进进线柜，进线柜下端并一个PT柜作表计和计量用，同时进线柜下端再连接出线柜上端，，出线柜下端经电缆连接变压器，电容柜是在低压柜的，作功率因数补偿用。

隔离柜是用在高压的，一个隔离柜里面有隔离开关和负荷开关，现在已淘汰了，现在都是负荷开关柜或者其他手车式的真空开关柜。

进线柜，就是从外部引进电源的开关柜。

一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV 母线，这个开关柜就是进线柜。

出线柜，就是从母线分配电能的开关柜。

从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。

在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。

这些低压开关柜都是出线柜。

如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。

从低压母线引出的开关柜，同样是出线柜。

计量柜是电能计量柜(箱)的简称，是电能计量装置的一种。

安装在用户处的电能计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

当发现电能计量装置故障时，应及时通知电能计量技术机构进行处理。

贸易结算用电能计量装置故障，应由供电企业的电能计量技术机构依照《中华人民共和国电力法》及其配套法规的有关规定进行处理。

计量柜的设计与安装：一、计量柜的配置方面10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。

35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。

二、计量安全措施方面计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。

三、互感器选用与配置1、计量柜(箱)必须配置专用电流互感器。

高压电工作业(第3套)第1 题（单选题）变压器二次侧额定电压指的是分接开关放在额定电压位置,一次侧加()时,二次侧开路的电压值。

A 、额定电压B 、额定电流C 、最大电压标准答案：A知识点：电力变压器第2 题（单选题）根据变压器的工作原理,常采用改变变压器()的办法即可达到调压的目的。

A 、匝数比B 、绝缘比C 、电流比标准答案：A知识点：电力变压器第3 题（单选题）下列电缆编号属于35kV线路间隔的是()。

A 1Y123BB 1U123CC 1E123标准答案：B知识点：继电保护与二次系统第4 题（单选题）继电保护的()是指保护快速切除故障的性能。

A 、可靠性B 、选择性C 、速动性标准答案：C知识点：继电保护与二次系统第5 题（单选题）主保护属于按()分类。

A 、被保护的对象B 、保护原理C 、保护所起作用标准答案：C知识点：继电保护与二次系统第6 题（单选题）电力线路过电流保护动作时间的整定采取阶梯原则,时限阶段差Δt一般设置为()。

B 、0.5sC 、0.8s标准答案：B知识点：继电保护与二次系统第7 题（单选题）变压器容量在()kVA以下的变压器、当过电流保护动作时间大于0.5s时,用户3~10kV配电变压器的继电保护,应装设电流速断保护。

A 、6300B 、8000C 、10000标准答案：C知识点：继电保护与二次系统第8 题（单选题）()是指当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现。

A 、主保护B 、远后备保护C 、辅助保护标准答案：B知识点：继电保护与二次系统第9 题（单选题）(),只有在发生短路事故时或者在负荷电流较大时,变流器中才会有足够的二次电流作为继电保护跳闸之用。

A 、交流电压供给操作电源B 、变流器供给操作电源C 、直流操作电源标准答案：B知识点：继电保护与二次系统第10 题（单选题）下列()属于电气设备故障。

A 、过负荷B 、单相短路C 、频率降低标准答案：B知识点：继电保护与二次系统第11 题（单选题）继电保护的()是指电力系统发生故障时,保护装置仅将故障元件切除,而使非故障元件仍能正常运行,以尽量缩小停电范围的一种性能。

电压互感器的二次绕组的额定电压电压互感器是电力系统中常用的装置，它用于测量电网中的电压值，并将其转化为适合测量仪表的电信号。

在电压互感器中，二次绕组起着至关重要的作用，它负责将一次测量电压转变为适合仪表测量的二次电压。

本文将深入探讨电压互感器的二次绕组的额定电压，以帮助读者全面了解这一概念。

1. 电压互感器的介绍电压互感器是一种电气设备，它通过变压器原理来将高压系统中的电压转化为低压并测量。

通常情况下，电压互感器由一次绕组和二次绕组组成。

一次绕组连接到电力系统的高压侧，而二次绕组则与测量仪器等设备相连。

2. 二次绕组的意义二次绕组是电压互感器中起到关键作用的部分。

一次绕组负责将高压电信号传递给二次绕组，而二次绕组则将这个信号转化为与一次信号成比例的低电压信号，以供测量。

3. 额定电压的概念在电压互感器中，有一个重要的参数是绕组的额定电压。

额定电压是指在正常运行条件下，互感器二次绕组所能承受的最大电压值。

超过额定电压的电压互感器可能会损坏或产生误差。

4. 额定电压的意义二次绕组的额定电压是为了保证电压互感器的安全运行。

将二次绕组的额定电压设置为合适的数值，可以有效避免二次绕组过载，保护互感器不受电网异常电压的影响。

5. 额定电压的影响因素确定互感器二次绕组的额定电压需要考虑多个因素。

首先是电网的额定电压，二次绕组的额定电压通常与电网的额定电压相对应。

其次是测量的精度要求，高精度的测量要求较低的二次电压误差，因此可能需要较低的额定电压。

环境条件和互感器的设计特点也会对额定电压的确定产生影响。

6. 个人观点与理解在我看来，电压互感器的二次绕组的额定电压是确保互感器正常运行的重要因素之一。

设置合适的额定电压可以保证二次绕组不被过载，从而提高互感器的可靠性和测量精度。

我认为在确定额定电压时，需充分考虑环境条件和具体的测量要求，以确保电压互感器的性能能够满足实际应用的需求。

总结回顾：本文深入剖析了电压互感器的二次绕组的额定电压概念及其重要性。

变电所和配电房有哪些区别变电所和配电所都是我们的供电场所，但是两者之间是有一定的区别的。

以下是店铺为大家整理的变电所和配电房有哪些区别，希望你们喜欢。

配电房与变电所的区别变电所是负责将高压电网的电变成低压电，然后传送出去，还兼有电网输入电压监视、调节、分配等功能。

此外，变电所的容量相对较大。

配电所不一定变压或输入电压相对较低，主要侧重于对用户供电的分配、控制与保护。

配电所的容量相对较小。

简单说，变电就是将外面引入的电压变成适合你们使用的电压，配电就是将电分配到你单位内部的各个用电点。

变配电所当然就是两种功能都能实现的。

电力系统中，发电厂将天然的一次能源转变成电能，向远方的电力用户送电，为了减小输电线路上的电能损耗及线路阻抗压降，需要将电压升高;为了满足电力用户安全的需要，又要将电压降低，并分配给各个用户，这就需要能升高和降低电压，并能分配电能的变电所。

所以变电所是电力系统中通过其变换电压、接受和分配电能的电工装置，它是联系发电厂和电力用户的中间环节，同时通过变电所将各电压等级的电网联系起来，变电所的作用是变换电压，传输和分配电能。

变电所由电力变压器、配电装置、二次系统及必要的附属设备组成。

变压器是变电所的中心设备，它利用电磁感应原理。

配电装置是变电所中所有的开关电器、载流导体辅助设备连接在一起的装置。

其作用是接受和分配电能。

配电装置主要由母线、高压断路器开关、电抗器线圈、互感器、电力电容器、避雷器、高压熔断器、二次设备及必要的其他辅助设备所组成。

二次设备是指一次系统状态测量、控制、监察和保护的设备装置。

由这些设备构成的回路叫二次回路，总称二次系统。

二次系统的设备包含测量装置、控制装置、继电保护装置、自动控制装置、直流系统及必要的附属设备。

变电所的维护要点1、高压绝缘套管、支柱绝缘子表面的维护多雾、尘污及积污绝缘子上有积雪，会降低支柱绝缘子的绝缘性能，其表面会发生闪络，严重者还会发生高压电对地的短路事故，直接影响供用电。

供配电基础知识(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一节供配电系统基本知识一、电力系统电力系统是由发电厂、电力网和电能用户组成的一个发电、输电、变电、配电和用电的整体。

电能的生产、输送、分配和使用的全过程，实际上是同时进行的，即发电厂任何时刻生产的电能等于该时刻用电设备消耗的电能与输送、分配中损耗的电能之和。

发电机生产电能，在发电机中机械能转化为电能；变压器、电力线路输送、分配电能；电动机、电灯、电炉等用电设备使用电能。

在这些用电设备中，电能转化为机械能、光能、热能等等。

这些生产、输送、分配、使用电能的发电机、变压器、电力线路及各种用电设备联系在一起组成的统一整体，就是电力系统，如图7-1所示。

与电力系统相关联的还有“电力网络”和“动力系统”。

电力网络或电网是指电力系统中除发电机和用电设备之外的部分, 即电力系统中各级电压的电力线路及其联系的变配电所；动力系统是指电力系统加上发电厂的“动力部分”，所谓“动力部分”，包括水力发电厂的水库、水轮机，热力发电厂的锅炉、汽轮机、热力网和用电设备，以及核电厂的反应堆等等。

所以，电力网络是电力系统的一个组成部分，而电力系统又是动力系统的一个组成部分，这三者的关系也示于图7-1。

图 7-1 动力系统、电力系统、电力网络示意图1.发电厂发电厂是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。

174发电厂有很多类型，按其所利用的能源不同，分为火力发电厂、水力发电厂、核能发电厂以及风力、地热、太阳能、潮汐发电厂等类型。

目前在我国接入电力系统的发电厂最主要的有火力发电厂和水力发电厂，以及核能发电厂（又称核电站）。

(1)水力发电厂，简称水电厂或水电站它利用水流的位能来生产电能，主要由水库、水轮机和发电机组成。

水库中的水具有一定的位能，经引水管道送入水轮机推动水轮机旋转，水轮机与发电机联轴，带动发电机转子一起转动发电。

一次系统和二次系统标准一次系统和二次系统是电力系统中常见的概念，分别指电力系统中的传输和配电系统。

下面将分别从一次系统和二次系统的定义、特点、功能和标准等方面进行介绍。

一、一次系统一、定义：一次系统是指电力系统中以输电为主要功能的部分，主要包括发电厂、变电站和输电线路等。

一次系统的输电电压一般较高，通常为110千伏、220千伏、500千伏等，用于将发电厂产生的电能传输到变电站，再进行变压处理。

二、特点：1. 一次系统的电压较高，输电距离较远，输电功率较大。

2. 输电线路的电压损耗较小，能够实现长距离输电。

3. 一次系统的保护和自动化控制系统相对简单，主要功能是保证电能的可靠传输。

三、功能：1. 一次系统的主要功能是将发电厂产生的电能输送到变电站，实现电能的传输。

2. 一次系统还承担着电能质量的控制和调节，包括电压、频率的调节等。

3. 一次系统还需要保证电能的可靠传输，通过各种保护措施避免故障和事故的发生。

四、标准：一次系统的标准主要包括以下几个方面：1. 输电线路的标准：一次系统的输电线路需要符合国家有关电力设备的标准，包括线路的电压等级、导线的截面积、绝缘标准等。

2. 发电厂的标准：发电厂的设计和建设需要符合国家有关发电厂设备的标准，包括发电机的类型和参数、传输线路的设计等。

3. 变电站的标准：变电站的设计和建设需要符合国家有关变电站设备的标准，包括变压器的类型和参数、设备的配置和布局、安全防护措施等。

二、二次系统一、定义：二次系统是指电力系统中以配电为主要功能的部分，主要包括变电站、配电设备和电能使用终端等。

二次系统的电压一般较低，通常为低压、中压和高压，用于将变电站的高压电能分配到各个用户。

二、特点：1. 二次系统的电压较低，输电距离较短，主要用于配电和供电。

2. 二次系统的保护和自动化控制系统较复杂，主要功能是保证电能的安全供应和用户的正常用电。

三、功能：1. 二次系统的主要功能是将变电站的高压电转变为适合用户使用的低压电，通过配电设备将电能分配给各个用户。

电力系统的组成和运行原理电力系统是指由电力发电、输送、配送和使用等环节组成的整体系统。

它主要由发电厂、输电网和配电网三部分组成，运行原理是基于能量转换和传递的基本物理原理。

本文将从整体和细节两个层面介绍电力系统的组成和运行原理。

一、电力系统的整体组成电力系统的整体组成可以简要概括为发电厂、输电网和配电网三部分。

1. 发电厂发电厂是电力系统的核心环节，它通过各种能源的转化，如化石燃料、水力、核能等，将能源转化为电能。

发电厂根据不同的能源类型可以分为火电厂、水电厂、核电厂等。

发电厂将发出的电能经过变压器升压后送入输电网。

2. 输电网输电网是将发电厂产生的高压电能输送到各个地区的关键环节。

输电网通过高压输电线路将电能进行远距离传输，减小能量损失。

输电网一般包括两个层次：高压直流输电和交流输电。

高压直流输电通过变流器将交流电能转换为直流电能进行输送，能有效减小电力损耗，但设备成本较高。

交流输电则是最常见的方式，主要通过变电站、电缆和架空线路进行输电。

3. 配电网配电网是将输电网传送过来的高压电能转化为适合供各种电器使用的低压电能的环节。

配电网主要包括变压器、配电变电站和低压线路。

变压器将输送过来的高压电能降压后供应给不同区域的用户，配电变电站则进一步将电能分配给不同的终端用户。

二、电力系统的运行原理电力系统的运行原理是基于电能的转换和传递，包括电能的生成、输送和使用。

1. 电能的生成电能的生成是指将各种能源转化为电能的过程。

各种发电厂通过不同的能源供给驱动发电机发电。

例如，火力发电厂燃烧化石燃料产生高温高压的蒸汽，再通过蒸汽驱动涡轮发电机产生电能。

水力发电厂则利用水力驱动涡轮发电机产生电能。

核电厂则通过核反应产生高温高压的蒸汽，进而产生电能。

2. 电能的输送电能的输送是指将发电厂产生的电能通过输电网输送到各地的过程。

输电网通过高压输电线路将电能进行远距离传输，减小能量损失。

高压直流输电通过变流器将交流电能转换为直流电能进行输送，能够有效减小电力损耗。
