滑块设计

模具设计滑块设计标准要求模具设计滑块是指模具中的一种移动部件，用于在开模和闭模过程中推动模具零件的位置。

滑块设计的标准要求涉及滑块材料选择、尺寸设计、结构设计和表面处理等方面。

首先，滑块材料选择是滑块设计的重要考虑因素之一。

一般来说，滑块应选择具有良好耐磨性和耐蚀性的材料，如高硬度的工具钢、耐磨合金等。

此外，滑块材料应具有足够的强度和刚度，以承受模具在工作过程中所受到的载荷和振动。

同时，材料选择应考虑成本因素，尽量选择性价比较高的材料。

其次，滑块的尺寸设计是滑块设计的另一个重要方面。

尺寸设计应根据模具的实际要求和零件的尺寸设计。

滑块的高度、宽度和长度应根据模具的结构和工作过程进行合理分配，保证滑块在工作过程中的稳定性和可靠性。

此外，滑块的尺寸设计还应考虑其在模具中的安装和调整方便性，以便于模具的维修和更换。

第三，滑块的结构设计也是滑块设计的一个重要方面。

滑块的结构设计需要满足模具的开模和闭模要求，并保证滑块在工作过程中不会产生过大的变形或变形。

滑块的结构设计还应考虑到滑块与其他模具零件的配合性，以确保模具在工作过程中的精度和稳定性。

最后，滑块的表面处理也是滑块设计的一个重要环节。

滑块的表面处理可以通过热处理、表面涂层或表面改性等方法来提高滑块的硬度、耐磨性和耐蚀性。

表面处理还可以改善滑块的摩擦系数，减少滑块与其他模具零件之间的摩擦损失。

滑块的表面处理应根据模具的实际要求和工作环境进行选择和设计。

综上所述，模具设计滑块的标准要求涉及滑块材料选择、尺寸设计、结构设计和表面处理等方面。

这些标准要求对于模具的性能和寿命具有重要意义，可以有效提高模具的工作效率和经济效益。

同时，滑块的标准设计还应根据不同的模具类型和工作要求进行调整和优化，以满足不同模具的实际需要。

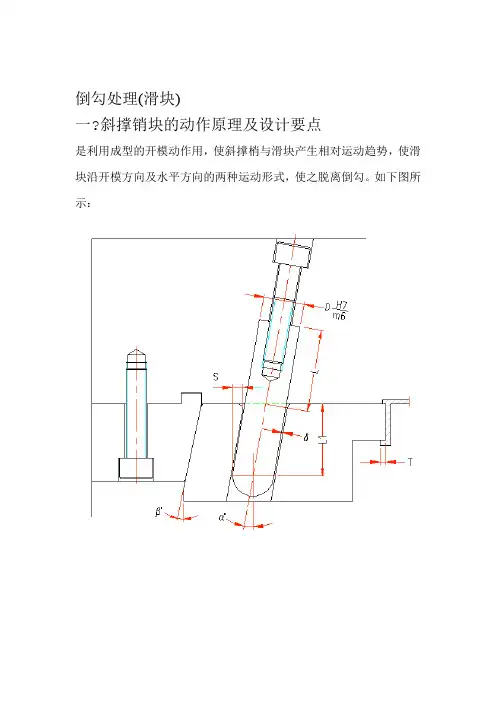

倒勾处理(滑块)一?斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦) α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；) 为斜撑梢在滑块内的垂直距离L1斜撑梢锁紧方式及使用场合二?适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面L≧1.5D(D为斜撑销直径) 稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面L≧1.5D(D为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三?拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：) α为拔块倾斜角度°(≦β=α25)为配合长度(H1H1≧1.5W) 为成品倒勾为滑块需要水平运动距离；T～3mm(SS=T+2 /cosαS=H*sinα-δ；一般为0.5MM,(δ为斜撑梢与滑块间的间隙)H为拔块在滑块内的垂直距离) 不能有间隙C为止动面，所以拨块形式一般不须装止动块。

(四?滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：滑块采用整体式锁紧采用嵌入式锁紧方结构刚性好但加方式,式适用于较宽的滑工困难脱模距小适用.块.于小型模具采用镶式锁紧方式,采用拔动兼止动稳定刚性较好一般适用,性较差一般用在滑块于空间较大的场合空间较小的情况下.五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见利用弹簧钢球定位,一般滑块较小的场合下,用于侧向抽芯.利用弹簧螺钉和挡板定位,弹簧强度为滑块重量的1.5~2倍,适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强度为滑块重量的1.5~2倍,适用于滑块较大,向上和侧向抽芯.六?滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:说明说明简图简图采用螺钉固定,一般一滑块采用整体式结构,型芯或圆形,且型芯般适用于型芯较大,强度较小场合. 较好的场合.一,采用螺钉的固定形式采用压板固定适用固定多型芯.般型芯成方形结构且型.芯不大的场合下滑块的导滑形式七?才能保证滑块在模具生产中不发生卡滞或,活动必须顺利、平稳,块在导滑中) 压板规格超级链接,模具寿命等。

滑块结构设计大全-CAL-FENGHAI.-(YICAI)-Company One1倒勾处理(滑块)一?斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L= (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二?斜撑梢锁紧方式及使用场合简图说明适宜用在模板较薄且上固定板与母模板不分开的情况下配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面L≧(D为斜撑销直径)稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面L≧(D为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三?拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧(H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四?滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：简图说明简图说明?滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.采用嵌入式锁紧方式,适用于较宽的滑块滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.采用嵌入式锁紧方式适用于较宽的滑块.采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下：简图说明利用弹簧螺钉定位,弹簧强度为滑块重量的~2倍,常用于向上和侧向抽芯.利用弹簧钢球定位,一般滑块较小的场合下,用于侧向抽芯.利用弹簧螺钉和挡板定位,弹簧强度为滑块重量的~2倍,适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强度为滑块重量的~2倍,适用于滑块较大,向上和侧向抽芯.六?滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合.采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下.采用压板固定适用固定多型芯.七?滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

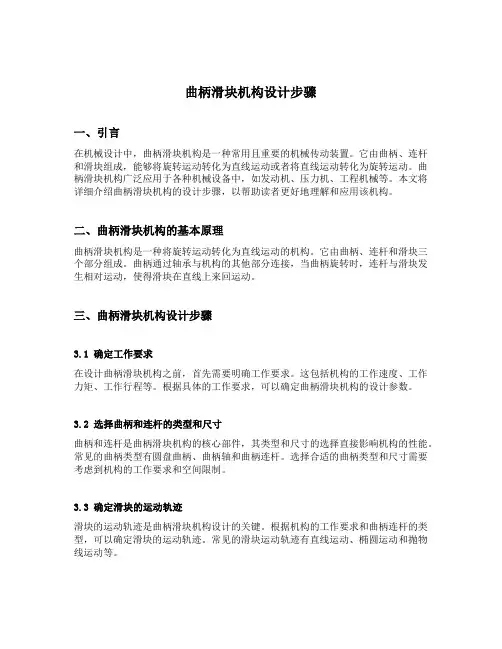

曲柄滑块机构设计步骤一、引言在机械设计中，曲柄滑块机构是一种常用且重要的机械传动装置。

它由曲柄、连杆和滑块组成，能够将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

曲柄滑块机构广泛应用于各种机械设备中，如发动机、压力机、工程机械等。

本文将详细介绍曲柄滑块机构的设计步骤，以帮助读者更好地理解和应用该机构。

二、曲柄滑块机构的基本原理曲柄滑块机构是一种将旋转运动转化为直线运动的机构。

它由曲柄、连杆和滑块三个部分组成。

曲柄通过轴承与机构的其他部分连接，当曲柄旋转时，连杆与滑块发生相对运动，使得滑块在直线上来回运动。

三、曲柄滑块机构设计步骤3.1 确定工作要求在设计曲柄滑块机构之前，首先需要明确工作要求。

这包括机构的工作速度、工作力矩、工作行程等。

根据具体的工作要求，可以确定曲柄滑块机构的设计参数。

3.2 选择曲柄和连杆的类型和尺寸曲柄和连杆是曲柄滑块机构的核心部件，其类型和尺寸的选择直接影响机构的性能。

常见的曲柄类型有圆盘曲柄、曲柄轴和曲柄连杆。

选择合适的曲柄类型和尺寸需要考虑到机构的工作要求和空间限制。

3.3 确定滑块的运动轨迹滑块的运动轨迹是曲柄滑块机构设计的关键。

根据机构的工作要求和曲柄连杆的类型，可以确定滑块的运动轨迹。

常见的滑块运动轨迹有直线运动、椭圆运动和抛物线运动等。

3.4 计算曲柄和连杆的尺寸根据滑块的运动轨迹和工作要求，可以通过运动学分析计算出曲柄和连杆的尺寸。

曲柄和连杆的尺寸需要满足机构的运动要求和强度要求。

3.5 进行曲柄滑块机构的动力学分析曲柄滑块机构的动力学分析是为了确定机构的驱动力和惯性力，以及滑块的加速度和速度等参数。

通过动力学分析可以评估机构的性能和稳定性，并进行必要的优化设计。

3.6 进行曲柄滑块机构的强度计算曲柄滑块机构的强度计算是为了确定机构的各个部件是否满足强度要求。

根据曲柄滑块机构的工作力矩和载荷情况，可以进行曲柄、连杆和滑块等部件的强度计算，以确保机构的安全可靠性。

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾) S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)拨动滑上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.常用的导滑形式如下图所示。

采用整体式加工困具形强度压板规格可查标准零压强度销八‧倾斜滑块参数计算由于成品的倒勾面是斜方向,因此滑块的运动方向要与成品倒勾斜面方向一致,否侧会拉伤成品。

1.滑块抽芯方向与分型面成交角的关系为滑块抽向动模.如下图所示：α1°=d°-b°d-b°≦25°c°=a°+(2°+3°)H=H1+S*sinb°S=H1+tgd°/cosb°L4=H/cosd°九‧母模遂道滑块2.母模遂道块简图如下：(超级链接2183第一次开模(3).设计注意事项a.上固定板的厚度H2≧1.5D (D为大拉杆直径；大拉杆直径计算超级链接三板模大拉杆计算；H2上固定板的厚度)b.拨块镶入上固定板深度H≧2/3H2c.注口衬套头部要做一段锥度，以便合模。

模具滑块设计标准《模具滑块设计标准》前言嘿，朋友们！咱们今天来聊聊模具滑块设计标准这个事儿。

你知道吗，在模具制造这个大领域里，滑块就像是一个小明星，虽然它看起来不大起眼，但作用可大着呢。

就好比搭积木的时候，有个小零件，缺了它整个造型就做不出来，滑块在模具里有时候就起着这么关键的作用。

随着制造业越来越发达，对模具的要求也越来越高，所以呀，咱们得有个标准来规范模具滑块的设计，这样才能做出质量好、效率高的模具呀。

适用范围这个模具滑块设计标准适用的场景可不少呢。

比如说咱们常见的注塑模具，像那些塑料小盒子、小玩具的模具，很多都需要滑块来帮助成型。

你想啊，如果要做一个有侧面凹陷或者凸起的小塑料件，要是没有滑块，这个形状怎么能做出来呢？再比如压铸模具，那些金属小零件，有时候形状很复杂，滑块就可以在金属液注入的时候，帮忙塑造出那些复杂的侧面结构。

还有吹塑模具，在制作一些有特殊形状的瓶子之类的产品时，滑块也能派上大用场。

简单来说，只要是模具中有需要在侧向进行脱模或者成型辅助的情况，这个滑块设计标准就适用啦。

术语定义1. 滑块- 说白了，滑块就是模具中能够进行侧向移动的部件。

你可以想象它就像一个小抽屉，在模具开合的过程中，它会按照一定的方向（通常是侧向）移动，来帮助成型或者脱模。

比如说在注塑模具里，当塑料成型后，滑块向侧面移动，这样产品就能顺利从模具里取出来了。

2. 斜导柱- 这是用来驱动滑块运动的一个关键部件。

它是一根倾斜的柱子，就像一个小斜坡一样。

当模具开合的时候，通过斜导柱的倾斜角度，把开模的力转化为滑块侧向移动的力，让滑块按照我们想要的方向动起来。

就好比你推一个带轮子的小箱子，如果你斜着推，箱子就会朝着斜的方向走，斜导柱对滑块的作用就有点像这个。

3. 滑块座- 滑块座呢，就是滑块的“家”，滑块安装在滑块座上，并且在滑块座上进行移动。

它为滑块提供了一个稳定的支撑平台，就像房子的地基一样。

如果滑块座不稳定，滑块在移动过程中就可能会晃动，这样就会影响模具的精度和产品的质量。

模具滑块机构的设计方案1. 引言模具滑块机构是模具设计中的重要组成部分，它通过滑块的运动来实现模具的开合操作。

本文旨在提供一个模具滑块机构的设计方案，以满足模具设计的需求和要求。

2. 设计要求在开始设计模具滑块机构之前，我们需要明确设计的要求和限制条件。

以下是一些常见的设计要求：•可靠性：滑块机构需要具有足够的强度和刚度，以确保稳定的运动和长久的使用寿命。

•精度：滑块机构需要具备较高的加工精度和定位精度，以确保模具的开合动作的一致和准确。

•安全性：滑块机构需要配备安全装置，以防止意外发生。

•可维护性：滑块机构需要方便进行维护和保养，以延长使用寿命和减少故障率。

3. 设计方案根据以上的设计要求，我们提出以下的设计方案：3.1. 结构设计滑块机构的结构设计是关键，它直接影响到其可靠性和精度。

以下是一个常见的结构设计方案：•导向装置：滑块应设有导向装置，以保证其在运动时的稳定性和准确性。

•滑块形状：滑块的形状应根据具体使用情况和模具结构来设计，以确保其能够顺利开合并与其他零件配合良好。

•支撑结构：滑块应该可以在模具底部或侧壁上得到充分的支撑，以保证其在运动时不产生过大的变形和振动。

3.2. 材料选择滑块机构的材料选择也至关重要，应该根据设计要求选择适合的材料。

以下是一些常见的选择：•滑块材料：滑块通常采用高硬度和高强度的材料，如工具钢或合金钢，以确保其能够承受较大的压力和磨损。

•导向装置材料：导向装置通常采用具有良好摩擦性能和耐磨性的材料，如尼龙或涂覆特殊润滑剂的金属材料。

3.3. 动力传输滑块机构的动力传输方式也需要考虑。

以下是一些常见的动力传输方式：•液压驱动：液压驱动方式适用于较大的滑块和较大的开合力的模具。

它具有稳定性和精度高的优点。

•气动驱动：气动驱动方式适用于轻负荷和需求快速响应的模具。

它具有快速、简单和经济的优点。

3.4. 安全装置为了确保滑块机构操作的安全性，我们建议配备以下安全装置：•限位开关：设置限位开关以控制滑块的行程，防止超出设计范围。

图
图
滑块延迟滑动做法，斜导柱孔单侧加大，铲机面分级。

N是安全值。

如图
*滑块较大的镶件用冬菇头定位，螺丝固定。

冬菇头侧面做0.5°
*凸出前模部分
侧面避空
1.0mm
*滑块挂台底部做宽
0.5mm
图1-7
图1-6
11.6mm用螺丝固定在滑块上。

铲基原身留耐磨块做在滑块上，镶铲基耐磨块做在铲基上。

如图
*滑块长度小于
块槽做通，以便线切割加工。

*镶铲基的耐磨块必须做在铲
图2-3
导柱的作用。

注意强度反铲做
限位介子做标准件备用
槽需做光面
（精雕加工）
*当滑块行程小于
时，此槽取消。

*当压条全部或大部分埋在模板
里面时，无需做定位销。

*当压条大部分没有埋在模板里。

导轨滑块的定位设计原理
导轨滑块的定位设计原理是利用两个或多个导轨与滑块的相互配合，来实现滑块在导轨上的定位。

在滑块和导轨的接触面上通常会设置定位块或凹槽等结构，使其能够在导轨上沿着指定方向移动，并且在某些位置停止。

具体的设计原理可以有以下几种形式：
1. 凹槽定位：导轨上设置一定深度的凹槽，滑块上的定位块可以与凹槽相配合。

滑块在导轨上移动时，定位块会沿着凹槽前进，直到到达凹槽的末端或其他约束位置，实现定位。

2. 凸台定位：导轨上设置一些凸台，滑块上的定位块可以与之相配合。

滑块在导轨上移动时，定位块会沿着凸台前进，直到到达凸台的末端或其他约束位置，实现定位。

3. 嵌入式磁性定位：导轨上嵌入一些磁性定位元件，滑块上设置磁铁或磁性感应块。

当滑块移动时，磁性定位元件会对滑块上的磁性部件产生磁力，从而实现定位。

4. 弹性夹持定位：导轨上设置一对或多对弹性夹持装置，滑块上设置相应的定位孔。

滑块移动时，弹性夹持装置会夹持住滑块上的定位孔，以达到定位的目的。

以上只是一些常见的导轨滑块定位设计原理，实际定位设计还需根据具体要求和应用场景进行设计。

图
图
滑块延迟滑动做法，斜导柱孔单侧加大，铲机面分级。

N是安全值。

如图
*滑块较大的镶件用冬菇头定位，螺丝固定。

冬菇头侧面做0.5°
*凸出前模部分
侧面避空
1.0mm
*滑块挂台底部做宽
0.5mm
图1-7
图1-6
11.6mm用螺丝固定在滑块上。

铲基原身留耐磨块做在滑块上，镶铲基耐磨块做在铲基上。

如图
*滑块长度小于
块槽做通，以便线切割加工。

*镶铲基的耐磨块必须做在铲
图2-3
导柱的作用。

注意强度反铲做
限位介子做标准件备用
槽需做光面
（精雕加工）
*当滑块行程小于
时，此槽取消。

*当压条全部或大部分埋在模板
里面时，无需做定位销。

*当压条大部分没有埋在模板里。

模具滑块尺寸设计
设计模具滑块尺寸时需要考虑以下几个因素：
1. 材料特性：选择合适的材料具有关键作用，常用材料为H13 或P20 钢，通过对材料的强度、硬度等参数的评估，可以对滑块的尺寸设计做出合理选择。

2. 模具型号和形状：不同形状的模具对滑块的尺寸有不同要求，根据模具的形状设计滑块的尺寸。

3. 模具的压力：模具的压力是设计模具滑块尺寸时需要考虑的一个非常重要的因素。

需要根据不同的模具要求，选择合适的滑块尺寸，以确保能够承受所需的压力。

4. 安装方式：滑块安装的位置和方式也会影响滑块尺寸的设计。

如果滑块需要安装在模具的边缘处，则需要以边缘为基准，设计出合适大小的滑块。

在设计模具滑块尺寸时，需要进行计算和评估，以确保其符合安全标准，并能满足所需的功能。

因此，滑块的具体尺寸需要根据实际需求进行设计和确定。

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

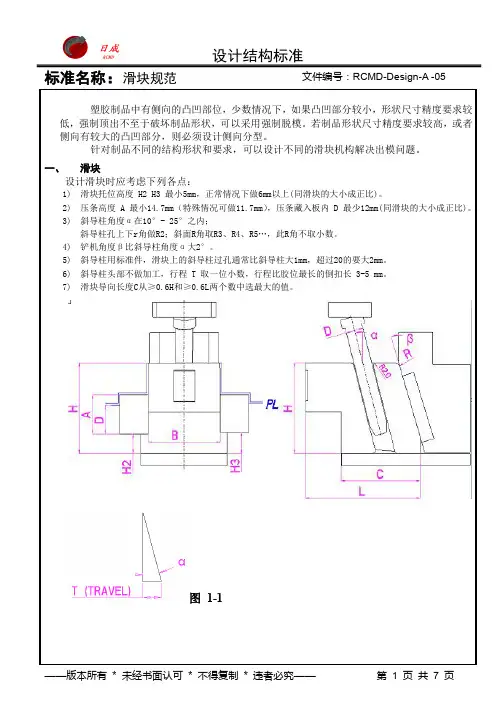

滑塊設計一、塊設計原理滑塊是倒勾處理的一種方式，一般是借助注射機開模力與合模力計進行側向分型、抽芯及復位動作的機構，這種機構經濟性好，動作可靠，實用性強。

常用有斜撐梢及撥桿抽芯。

二、斜撐梢抽芯的滑塊參數及設計要點圖一中：1.斜撐梢與滑塊斜孔要有0.5間隙的配合﹐以便開模順暢。

(δ為斜撐梢與滑塊間的間隙)2.斜撐梢角度α≦25°，防止彎矩過大變形。

(α為斜撐銷傾斜角度)3.斜撐梢角度要小于止動塊角度2°~3°，以減小滑塊與止動塊間的磨擦，同時也有利于合模。

(即β=α+2°～3°)4.斜撐梢在模板配合長度L要大于或等于1.5D。

(D為斜撐梢直計徑)5.滑塊行程計算S=T+2～3mm(S為滑塊需要水平運動距離；T為成品倒勾)S=L1*tgα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；L1為斜撐梢在滑塊內的垂直距離)三、滑塊的導滑形式滑塊在導滑中,運動必須順利、平穩,才能保證滑塊在模具生產中不發生卡滯或跳動現象,否則會影響成品質品,模具壽命等。

常用的導滑形式如下所示：1. 采用整體式壓板(如圖二)采用整體式，加工困難，一般適用在模具較小且空間受限制的場合。

2.采用矩形的壓板(如圖三)采用矩形的壓板形式，加工簡單，強度較好，應用廣泛。

(壓板規格超連接網業中標準零件)3.圖四中采用”7”字形板采用”7”字形板，加工簡單，強度較好，一般要加銷孔定位，較常用。

4.采用小”T“形塊壓板(如圖五)當滑塊導滑裝置受模具空間條件限制時可采用。

四、滑塊的限位為了能夠保証滑塊在開模後能夠安全定位，因此滑塊一般都要裝定位裝置。

當然，當滑塊為左右方向時，滑塊內可裝也可不裝定位裝置，當滑塊為地測方向時，滑塊内可不裝定位裝置，當滑塊為天側時，一定要裝限位裝置，否則滑塊在自重情況下下落，無法定位。

因此，滑塊盡量設計在地側，因此，為了保險起見，一般都要裝定位裝置。

常見限位裝置如下：1. 利用彈簧螺釘定位(如圖六)利用彈簧螺釘定位，要求彈簧強度為滑塊重量的1.5~2倍，用于向上和側向抽芯。

注塑模具滑块设计要点
以下是 9 条关于注塑模具滑块设计要点：
1. 嘿，你知道吗？注塑模具滑块设计，尺寸可太关键啦！就好比给人做衣服，尺寸不合适能好看吗？比如设计一个手机壳的滑块，尺寸精准才能完美贴合呀！
2. 哎呀呀，滑块的结构合理性那真是不能忽视呀！这就像搭积木，结构不合理怎么能稳定呢？像设计一个复杂形状产品的滑块，结构稳了才能顺利工作呀！
3. 喂喂喂，别忘了考虑滑块的运动顺畅性啊！这就好像跑步，要是磕磕绊绊还怎么跑快？比如模具里的一个小滑块，如果运动不顺畅，那可就麻烦大啦！
4. 嗨呀，注塑模具滑块设计，材料选择重要得很呐！这就跟选食材做饭一个道理，不好的材料能做出美味佳肴吗？一个高质量的滑块，材料得过关呀！
5. 嘿哟，滑块的导向设计那可是不能马马虎虎的呀！这就像给车指引方向，没有好的导向能走对路吗？像设计那种精密仪器的滑块，导向可得精确呀！
6. 哇塞，注塑模具滑块的定位精准度一定要保证呀！这跟射击打靶一样，不准怎么行？设计一个要求极高的塑料制品滑块，定位精准才能达标呀！
7. 呀嘿，滑块的固定方式可不能随便呀！这就像盖房子打地基，不牢固能行吗？比如一个大型模具的滑块，固定好了才安全呀！
8. 哦哟，要注意滑块与模具其他部分的配合呀！这就像团队合作，配合不好怎么成功？设计一个整体模具，滑块和其他部分配合完美才行呀！
9. 最后啊，注塑模具滑块设计真的要方方面面都考虑到呀，每个要点都马虎不得呀！要不然后果不堪设想，那可真是会让人欲哭无泪呀！咱可得认真对待呀！。
