大众奥迪DSG E双离合变速器 基本设定和数据流分析

教你怎样看大众车数据流①基本功能数据（显示组号“01” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：Read Measuring Value Block1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）读测量数据块1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

b.第2位：含义是“发动机负荷（曲轴每转喷油持续时间）”，正常值为1.00ms～2.5ms。

-如果显示值<1.00 ms,则说明进气系统漏气或者燃油系统压力太高,二级维护时的附加作业项目为排除进气系统漏气故障和检查燃油系统压力或更换燃油压力调节器；如果显示值>2.5 ms,则说明发动机负荷太大,在发动机怠速转速正常的条件,一般情况下表示空气流量传感器性能不良,二级维护时的附加作业项目为检测或更换空气流量传感器。

c.第3位：含义是“节气门角度值”，正常值为0∠°～5∠°。

如果显示值>5∠°，则说明节气门控制器J338没有进行基本设定；节气门拉索调整不当；节气门控制器J338损坏。

二级维护时的附加作业项目为调整节气门拉索，用V.A.G.1552微机故障检测仪对节气门控制器进行基本设定,如果该数据仍>5∠°,则更换节气门控制器J338。

d.第4位：含义是“点火提前角”，正常值为12°±4.5°(上止点前),如果不在正常范围内,则检修电子点火系统,如果点火系统正常,则说明发动机负荷太大。

②基本功能数据（显示组号“02” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）读测量数据块2 →800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

奥迪大众自动变速箱学习设定学习设定程序当进行如下操作时，电脑必须进行重新设定：（1）更换发动机总成或大修发动机。

（2）节气门体曾拆装过。

（3）节气门曾经调整过。

（4）节气门位置传感器换新或调整过。

（一）用金奔腾“彩圣”解码器设定方法为：1.连接金奔腾“彩圣”解码器，进入自动变速箱系统；2.选择基本调整，输入组号001，确定；3.屏幕显示“正在进行基本设定，请稍候……”，当屏幕自动显示回功能菜单，表示电脑已经重新设定完成；4.将油门踏板踩到底（使强迫降档开关能接通），并维持3秒钟以上，完成操作。

（二）若没有仪器，也可路试驾驶进行电脑自我学习设定。

其方法为：1.将换档杆置于D档慢慢起步，并加速到40km/h后，再急加速使发动机达到4600rpm以上，再放开油门，变速器即会换档，再微踩油门，再放油门直到升到4档；2.重复步骤1。

路试至少半小时以上。

2004款宝马新3系保养灯归零程序宝马新3系（底盘号E46）轿车保养灯（SII，ServiceIntervalIndicator）的归零，可采用仪表板内的单次旅程归零按钮进行手工归零。

具体操作如下：（1）将点火开关置于“OFF”位置；（2）先按住里程按钮A（如右图所示）；（3）将点火开关转到位置“I”；（4）按住按钮A持续5s，直到发现“OILservice”或“INSPECTION”与“RESET”字样出现；（5）松开按钮A，再次按下旅程按钮A，维持5s不放，直到“RESET”开始闪烁；（6）松开按钮A，再按住按钮A；（7）新的保养间隔将显示。

（8）再按一下按钮A出现“ENDSIA”字样；（9）将点火开关转到“OFF”位置。

首页上一页下一页末页当前是第1页共1页。

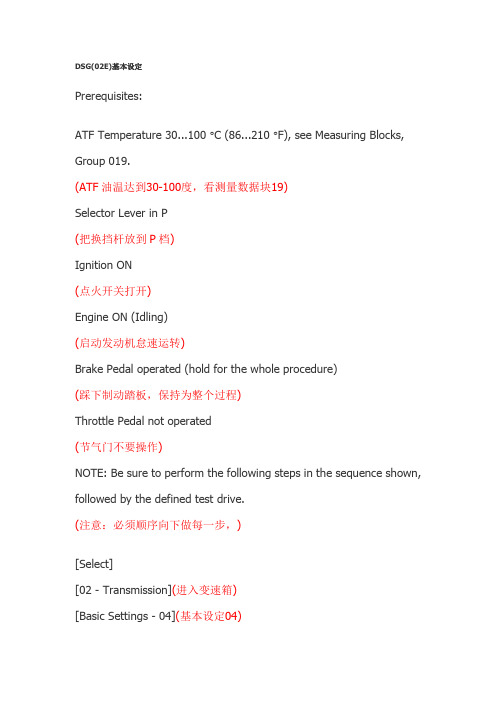

DSG(02E)基本设定Prerequisites:ATF Temperature 30...100 °C (86...210 °F), see Measuring Blocks, Group 019.(ATF油温达到30-100度，看测量数据块19)Selector Lever in P(把换挡杆放到P档)Ignition ON(点火开关打开)Engine ON (Idling)(启动发动机怠速运转)Brake Pedal operated (hold for the whole procedure)(踩下制动踏板，保持为整个过程)Throttle Pedal not operated(节气门不要操作)NOTE: Be sure to perform the following steps in the sequence shown, followed by the defined test drive.(注意：必须顺序向下做每一步，)[Select][02 - Transmission](进入变速箱)[Basic Settings - 04](基本设定04)Transmission Tolerances (Engaged Calibration) (变速箱公差适应) Group 061(进入61区)[Go!](执行)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Transmission Tolerances (Synch. Point. Measurement)Group 060[Go!](进入60区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Clutch Adaptation (离合器自适应)Control Module Software Version < 0800: (控制模块版本低于0800)Group 062[Go!](进入62区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Control Module Software Version >= 0800 : (控制模块版本高于0800)Group 067[Go!](进入67区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Reset Values (Clutch Safety Function) (重新设置数值，离合器安全功能)Group 068[Go!](进入68区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Reset Values (Pressure Adaptation) (重新设置数值，压力适应) Group 065[Go!](进入65区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Reset Values (Steering Wheel Paddle Installation) (重新设置数值，转向适应)Group 063[Go!](进入63区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next]Reset Values (ESP & Tip Cruise Control Installation) (重新设置数值，ESP和巡航适应)Group 069[Go!](进入69区)Activate the Basic Setting.(进行基本操作)[ON/OFF/Next][Done, Go Back]Switch off Ignition, wait 10 Seconds and switch it back on.(关闭点火开关，等候10秒，再打开点火开关)[Fault Codes - 02](进入02读故障码)Check and clear fault codes after successful test.[Close Controller, Go Back - 06]Perform the Defined Test Drive.已上设定内容包括：传动公差设定（校准及测量）离合器自适应清除自适应值（离合器安全）清除自适应值（压力自适应）清除自适应值（转向装置）清除自适应值（ESP和巡航装置）。

◆文/广东 苑新华大众DSG变速器简介及常见故障分析DSG变速器与一般的变速系统不同，它是在手动变速器的基础上开发的，而不是基于自动变速器。

手动变速器比自动变速器效率高很多，而DSG变速器除了同时拥有手动变速器的灵活和自动变速器的舒适外，还能够提供无间断的动力输出。

传统的手动变速器在踩下离合器踏板的时候，动力输出会出现间断现象，而普通的自动变速器是将离合器改由电脑控制，在换挡时也会出现动力输出间断的问题。

DSG变速器内有两台自动控制的离合器，在某一挡位时，离合器1接合，一组齿轮咬合输出动力，在接近换挡时，下一组的齿轮已被预选，而与之相连的离合器2仍处于分离状态；在换入下一挡位时，处于工作状态的离合器1分离，将使用中的齿轮脱离动力，同时离合器2咬合已被预选的齿轮，进入下一挡。

在整个换挡期间两组离合器轮流工作，确保至少有一组齿轮在输出动力，使动力不会出现间断的状况。

一、大众DSG变速器简介1. 6速DSG双离合变速器6速DSG双离合变速器(见图1)代号为DQ250，采用湿式双离合器结构(见图2)能承受最大扭矩为350N·m，主要用于高性能或主打操控性的车型，如迈腾2.0TSI、高尔夫GTI等。

6速DSG双离合变速器有两个离合器(见图3)，离合器1负责1挡、3挡、5挡和倒挡，离合器2负责2挡、4挡和6挡。

挂上奇数挡时，离合器1接合，输入轴1工作，离合器2分离，输入轴2不工作，即在6速DSG双离合变速器工作过程中总是有两个挡位是接合的，一个正在工作，另一个则为下一步做好准备。

手动模式下可以进行跳跃降挡，如果起始挡位和最终挡位属于同一个离合器控制，则会通过另一离合器控制的挡位转换一下，如果起始挡位和最终挡位不属于同一个离合器控制，则可以直接跳跃降至所定挡位。

2. 7速DSG双离合变速器7速D S G 双离合变速器代号为DQ200，由德国SChaef fler(舍弗勒集团)旗下的L u K (鲁克)公司完成开发，采用干式双离合结构(见图4)，可承受最大扭矩为250N·m，搭配1.2TSI和1.4TSI等小排量发图1 6速DSG双离合变速器内部结构图图2 湿式双离合器结构图图3 6速DSG双离合变速器传动图图4 干式双离合器结构图分动器双离合器滤清器输出轴输入轴油泵电液控制单元平衡活塞主轴套密封圈活塞外盘架内盘架输入轴套驱动盘离合器1离合器2输入轴2 发动机动力输入输入轴1分动器动力输出2挡4挡3挡1挡动力输出倒挡6挡5挡离合器K1离合器K2 驱动盘K1操作杆K2操作杆动机，主要用于小型或经济型车型，如速腾1.4T SI、高尔夫A6等。

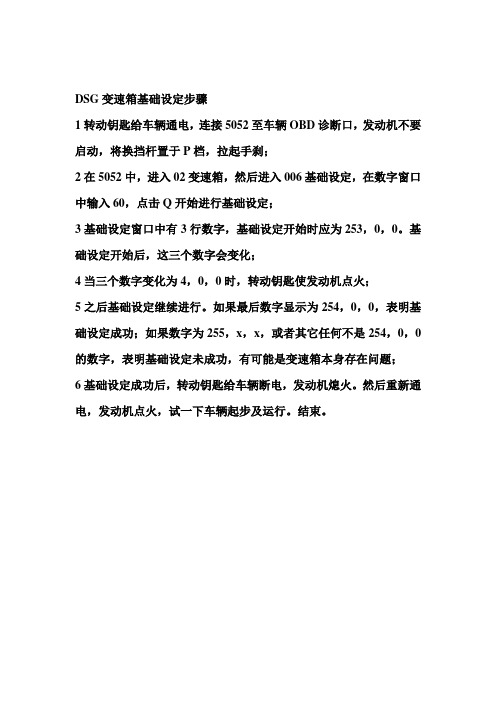

DSG变速箱基础设定步骤
1转动钥匙给车辆通电，连接5052至车辆OBD诊断口，发动机不要启动，将换挡杆置于P档，拉起手刹；
2在5052中，进入02变速箱，然后进入006基础设定，在数字窗口中输入60，点击Q开始进行基础设定；
3基础设定窗口中有3行数字，基础设定开始时应为253，0，0。

基础设定开始后，这三个数字会变化；
4当三个数字变化为4，0，0时，转动钥匙使发动机点火；
5之后基础设定继续进行。

如果最后数字显示为254，0，0，表明基础设定成功；如果数字为255，x，x，或者其它任何不是254，0，0的数字，表明基础设定未成功，有可能是变速箱本身存在问题；
6基础设定成功后，转动钥匙给车辆断电，发动机熄火。

然后重新通电，发动机点火，试一下车辆起步及运行。

结束。

教你看轻松懂大众汽车数据流搜狐网2018-11-12 00:00大众汽车部分车型在读取发动机数据流时，以数据组号的形式显示。

每个组号有4个显示区域，每个显示区域的数据有其各自的含义。

显示组号00（或000）1. 冷却液温度：正常值170~204（相当于80~105°C）。

2. 发动机负荷：正常值20~50（相当于1~2.5ms）。

3. 发动机转速：正常值70~90（相当于700~900rpm）。

4. 电瓶电压：正常值146~212（相当于10~14.5V）。

5. 节气门角度：正常值0~12（相当于0~5°）。

6. 怠速空气质量控制值：正常值118~138（相当于-2.5~+5kg/h）。

7. 怠速空气质量测量值：正常值112~144（相当于-4.0~+4.0kg/h）。

8. 混合气成分控制值（λ控制值）：正常值78~178（相当于-10~+10%）。

9. 混合气成分测量值（λ测量值）：正常值115~141（相当于0.64~6.4ms）。

10. 混合气成分测量值（λ测量值）：正常值118~138（相当于-8~8%）。

显示组号01（或001）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：怠速时正常值为1.00~2.50ms。

若小于1.0ms，可能：进气系统有泄漏；燃油系统压力过高3. 节气门角度：怠速时正常值为0~5°。

若大于5°，可能：节气门控制部件J338没有进行系统基本调整；油门拉线过紧，需调整；节气门控制部件损坏4. 点火提前角：怠速时正常值为12±4.5°（BTDC）。

若小于12°（BTDC）：发动机负荷过大显示组号02（或002）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：怠速时正常值为1.00~2.50ms。

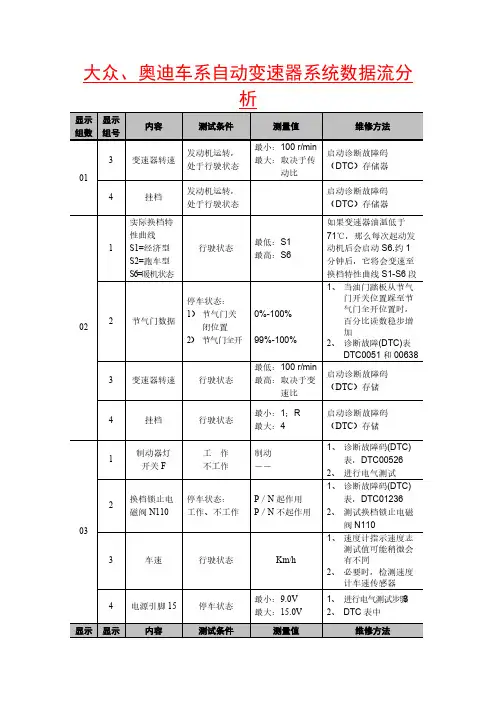

大众奥迪汽车故障码分析、数据流分析及基本调整设置匹配维修技术手册.doc大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。

目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。

由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。

但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。

该仪器具有以下功能；读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。

读取故障码：读取电脑控制系统存储的故障码及故障码内容。

测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。

基本调整：电控系统某些基本运行参数的设定。

清除故障码：清除控制电脑中记忆的故障码。

控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。

读取数据流：读取控制电脑的运行数据（以数据组形式显示）。

读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。

通道匹配：根据厂方要求和实际需要修改和输入某些设定值。

登录。

设定服务站代码。

在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。

（汽车行业）大众奥迪汽车维修技术手册故障码分析数据流分析基本调大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。

目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。

由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。

但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。

该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。

2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。

3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。

4、基本调整：电控系统某些基本运行参数的设定。

5、清除故障码：清除控制电脑中记忆的故障码。

6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。

7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。

8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。

9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。

10、登录。

11、设定服务站代码。

在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。

大众7档双离合DSG变速器自学手册直接档变速箱介绍与换挡操作7速干式双离合器直接档变速箱•更多档位•更低油耗•更佳驾控全世界技术领先：首次在前轮驱动横置动力总成上应用7速变速箱首次在双离合器变速箱应用干式双离合器变速箱功能结构特征•模块化设计：离合器、机电单元、变速箱体•干式双离合器•双油路、独立循环•7前档+1倒档/4拨叉杆•电子油泵驱动•无热交换器技术参数变速箱名称0AM重量大约70KG扭矩250Nm档位7个前进挡、1个倒挡速比范围8.1操作模式自动+Tiptronic变速箱齿轮油1.7LG 052 171控制单元油1.0L G 004 000外观结构变速箱型号及生产信息变速箱型号与发动机匹配换挡杆锁止电磁铁-N110-P挡锁止/释放：换挡杆位置传感器控制单元为电磁线圈供电，完成换挡杆P位置释放N位置锁止/释放若车辆静止，换挡杆在N位置停留超过2秒，换挡杆位置传感器控制单元提供电流锁止施加脚制动，即可释放非P档-钥匙防拔出电磁铁-N376-直接档变速箱结构原理基本原理扭矩输入扭矩通过发动机曲轴、双质量飞轮、双离合器进行传递。

双质量飞轮装配有内齿，与双离合器的外壳上装配的外齿相啮合。

这样，扭矩就被传递到双离合器。

内部结构扭矩输入离合器上的外齿通过连接环与离合器驱动盘相连接。

离合器上的外齿与飞轮上的内齿相啮合。

离合器离合器K1结合离合器K2结合输入轴结构输入轴一驱动轴1通过花键与K1相连，用于驱动1、3、5、7档。

为了监测变速箱输入转速，输入轴1有变速箱输入转速传感器1-G632的脉冲靶轮。

注意：强磁性的物体将影响脉冲靶轮。

输入轴二驱动轴2被设计成空心轴，安装在驱动轴1的外侧。

通过花键与K2相连，用于驱动2、4、6、R档。

为了检测变速箱输入转速，输入轴2上有变速箱输入转速传感器2-G612的靶轮。

输出轴一1、2、3同步器:3锥面同步器；4档同步器：2锥面同步器输出轴二5、6、7挡同步器：单锥面同步器输出轴三倒档同步器为单锥面差速器P档锁止机构换挡拨叉换挡机构的活塞和换挡拨叉相连。
