2018款大众迈腾7档双离合器变速箱 0DE(S tronic)、CUFA、CUGA

大众7速DSG变速箱结构原理与工作分析解读DSG变速箱的结构主要包括两个离合器，一个输入轴和一个输出轴。

其中，第一个离合器连接到发动机，用于连接或断开发动机和变速器的动力传递；第二个离合器则连接到变速器的输入轴和输出轴，用于连接或断开输入轴和输出轴的动力传递。

变速箱中的齿轮相互啮合，通过不同组合来实现不同的换挡比例。

DSG变速箱通过两个离合器的开闭，使得当一个离合器处于工作状态时，另一个离合器可以提前预备下一次换挡。

DSG变速箱的工作分析如下：1.一挡换二挡当车辆启动时，首先使用第一个离合器，使发动机的动力传递到变速器的第一齿轮，车辆进入一挡。

当需要换到二挡时，第一个离合器逐渐关闭，同时第二个离合器逐渐打开，使得动力传递从第一齿轮转换到第二齿轮，实现一挡换二挡。

2.二挡换三挡当车辆需要换到三挡时，第一个离合器完全关闭，同时第二个离合器完全打开，使得动力传递从第二齿轮转换到第三齿轮，实现二挡换三挡。

3.其他挡位变速类似地，当车辆需要换到其他挡位时，第一个离合器关闭或打开，同时第二个离合器打开或关闭，使得动力传递从一组齿轮转换到另一组齿轮，实现换挡。

DSG变速箱可以根据驾驶环境和驾驶者的需求，实现自动控制和手动控制两种模式。

在自动模式下，变速箱会根据发动机转速、车速和驾驶者的操作，自动选择合适的挡位；在手动模式下，驾驶者可以通过手动操作变速杆或拨片在不同的挡位之间进行切换。

DSG变速箱的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程。

当车辆需要换挡时，变速箱会根据当前工作状态和驾驶者的需求，提前启动并调整下一挡的开闭状态，以实现快速换挡。

总之，大众7速DSG变速箱通过双离合器和多个齿轮的组合使用，实现了更快的换挡速度和更高的燃油经济性。

它的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程，为驾驶者提供更加舒适和高效的驾驶体验。

大众7速大众7速DSG变速箱结构原理与工作分析摘要有级式变速箱有两种类型即手动变速箱和自动变速箱，手动挡操控时因需要踩踏离合器改变齿轮的传动比后，经过半离合后才能完全结合显得复杂，但是车辆的反应比较迅速直接，而自动挡则操控简单，反应略微有点迟滞，但换挡平顺。

随着汽车工业的高速发展及汽车新技术的不断进步，综合性能强劲的双离合变速箱问世了。

双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。

本文首先介绍了双离合变速箱的来源发展，它的优势与劣势及技术特点。

浅谈了它未来的发展方向、讲述了大众7速DSG变速箱的结构原理，介绍了其构成。

然后分析了变速箱各部分的工作状态，最后综合分析了整个变速箱的换挡过程。

结合实际针对大众7速变速箱异响产生的原因及检修的过程做出了一些论述。

本文对大众7速双离合变速箱做了具体的分析及介绍，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。

关键词：双离合；技术特点；结构原理；工作状态；异响检修目录前言 (1)第一章双离合变速箱的发展与优劣 (2)1.1双离合变速箱的发展史 (2)1.2双离合变速箱的优势与劣势 (3)第二章大众7速DSG双离合变速箱的结构原理 (3)2.1 7速变速箱的组成及与六速变速箱的比较 (3)2.2双离合的结构 (5)2.3齿轮传动机构 (5)2.4 电液控制系统 (7)2.5 其他构成部分 (10)2.6浅谈7速双离合变速箱的技术特点 (11)第三章大众7速DSG^速箱工作分析 (11)3.1双离合器的工作分析 (11)3.2 齿轮传动的工作分析 (12)3.3 电液控部分工作分析 (13)3.4 一挡升二挡的工作综合分析 (14)第四章关于大众7速DSG变速箱颠簸路行车异响及换挡异响 (15)4.1 7 速DSG变速箱颠簸路行车异响 (15)4.2 7 速DSG变速箱换挡异响的检修 (15)结论 (19)致谢.......................................... 2O参考文献 (20)刖言变速箱是汽车动力的指挥官，它可以短时切断发动机动力，传递发动机扭矩，降速增扭，实现不同的速比传动及倒向行驶。

2018款迈腾相比老款的变化有哪些？在国内的B级车市场中，迈腾获得过无数次销冠，我们已经习以为常的把它定位成该市场的风向标，定位为标杆。

2017年8月，迈腾2018款全新上市，不仅增加了车身颜色，而且还把老款中的有些选配变为了标配，并且还维持售价不变。

2018款迈腾相比老款有哪些变化呢？一起来看下。

外观变化B8与B7相比虽然只是相隔一代，但是视觉上看却像是两个时空的产物。

B8迈腾的前脸，看起来非常严肃。

宽体理念是大众最新的设计语言，宽而更细的中网以及更窄的前大灯，再加上边缘结合得更趋于在同一水平线上，这些进化都增重了B8迈腾前脸的横向拉伸感，所以车头看上去扁而宽大，很有气势。

2018款迈腾的主要变化是新增了一个名为罗曼尼红的车身颜色，色度看着不算是很鲜艳、扎眼，有点儿类似葡萄酒般的那种优雅红。

另外，领先型的轮毂从16寸升级为了17寸，与中配车型形成了统一；尊贵型的轮毂则从17寸变为了18寸，与旗舰型一样。

内饰变化2018款迈腾的内饰造型与老款没有区别，依然延续着大面积软质材料的覆盖以及细腻做工的严谨风格，T字形的设计中规中矩，更能受到成熟人士的喜爱，与迈腾商务的定位相贴合。

2018款迈腾车内的变化主要是升级了部分配置，并且在豪华型以及尊贵型上增加了一个棕色的内饰配色。

2018款旗舰型为例，该款也是全系的顶配车型，配置自然而然是最为丰富的。

仪表盘采用了全虚拟显示，并且MIB操作系统采用了更大的9.2英寸的触摸屏，物理按键也被触控键所区别，整体的科技感更加浓重。

另外，空调系统中的空气净化功能添加了可视画面，全景影像也从选装变成了标配，后排还可以选装娱乐系统。

动力变化2018款迈腾依旧分为280TSI(1.4T)、330TSI(1.8T)和380TSI(2.0T)三种动力车型，以最强动力380TSI为例，它搭载了第三代EA888系列中的2.0T涡轮增压发动机，对于这款明星引擎我们是非常熟悉了，采用双喷射技术，在缸内直喷的基础上加入了进气歧管喷射。

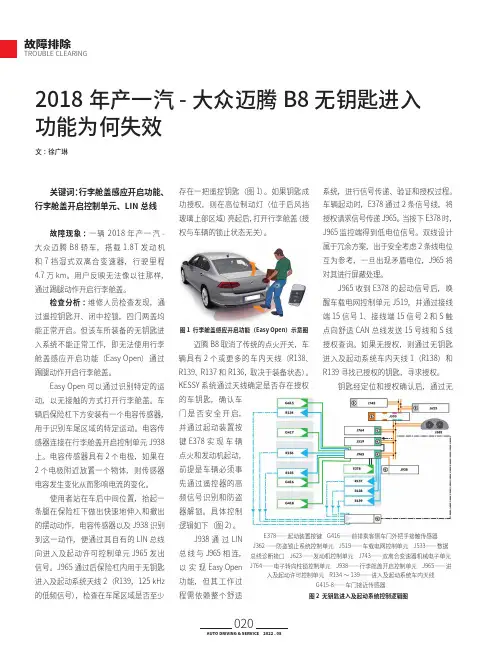

020AUTO DRIVING & SERVICE 2022 . 08图1 行李舱盖感应开启功能（Easy Open）示意图图2 无钥匙进入及起动系统控制逻辑图E378——起动装置按键 G416——前排乘客侧车门外把手接触传感器J362——防盗锁止系统控制单元 J519——车载电网控制单元 J533——数据总线诊断接口 J623——发动机控制单元 J743——双离合变速器机械电子单元J764——电子转向柱锁控制单元 J938——行李舱盖开启控制单元 J965——进入及起动许可控制单元 R134～139——进入及起动系统车内天线G415-8——车门接近传感器钥匙经定位和授权确认后，通过无迈腾B8取消了传统的点火开关，车辆具有2个或更多的车内天线（R138、R139、R137和R136，取决于装备状态）。

KESSY 系统通过天线确定是否存在授权的车钥匙，确认车门是否安全开启，并通过起动装置按键E378实现车辆点火和发动机起动，前提是车辆必须事先通过遥控器的高图3 行李舱盖开启控制单元电路测量差异，故能判断J965端正常。

测量T4bq/1号端子与T4bq/3号端子间的连接线路，电阻为无穷大，故可判定LIN 总线断路故障。

故障排除：更换连接3号端子的LIN 总线，试车故障没有重现，故障排除。

回顾总结：此故障是因为J965和J938之间的LIN 总线断路，导致J938接收不到J965的控制信号，致Easy Open 号端子逐一断开测量（图3），没Easy Open 功能失效，，因此可以判定这3条线路或控制单元存在故障。

但由于无法辨别故障所在，应进一条线路进行闭合回路加载测量，才能做出最终判定。

于是维修人员采用背插，其中测量T4bq/1；测量T4bq/3号端图4 颗粒过滤器数据图5 颗粒过滤器再生操作方法图6 仪表板上的中央报警灯点亮（上接第19页）起停功能会暂时失效。

期间发动机最低怠速一直保持在1 300 r/min 以上，再生结束后，发动机转速降到700 r/min 左右。

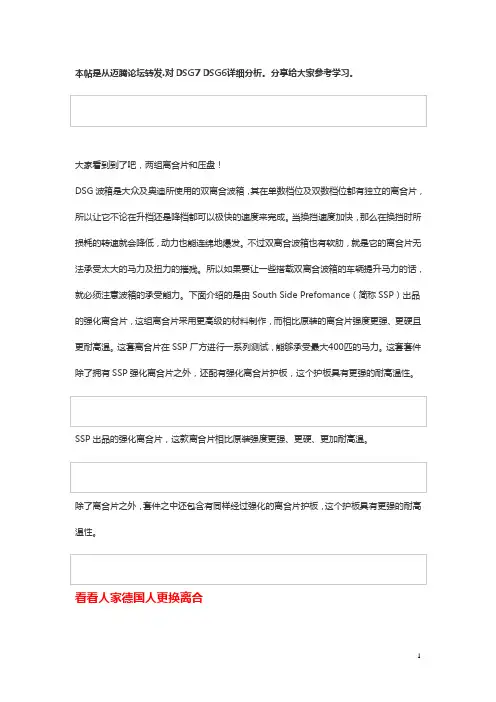

本帖是从迈腾论坛转发.对DSG7 DSG6详细分析。

分享给大家参考学习。

大家看到到了吧，两组离合片和压盘！DSG波箱是大众及奥迪所使用的双离合波箱，其在单数档位及双数档位都有独立的离合片，所以让它不论在升档还是降档都可以极快的速度来完成。

当换挡速度加快，那么在换挡时所损耗的转速就会降低，动力也能连绵地爆发。

不过双离合波箱也有软肋，就是它的离合片无法承受太大的马力及扭力的摧残。

所以如果要让一些搭载双离合波箱的车辆提升马力的话，就必须注意波箱的承受能力。

下面介绍的是由South Side Prefomance（简称SSP）出品的强化离合片，这组离合片采用更高级的材料制作，而相比原装的离合片强度更强、更硬且更耐高温。

这套离合片在SSP厂方进行一系列测试，能够承受最大400匹的马力。

这套套件除了拥有SSP强化离合片之外，还配有强化离合片护板，这个护板具有更强的耐高温性。

SSP出品的强化离合片，这款离合片相比原装强度更强、更硬、更加耐高温。

除了离合片之外，套件之中还包含有同样经过强化的离合片护板，这个护板具有更强的耐高温性。

看看人家德国人更换离合德国工程师更换DSG的离合片，大家看看，并不难，但很严谨！（声明：以下内容仅供车友参考，消遣，拍砖之用）2011年8月25日前言，鉴于广大同学说看不懂，我准备把话说的再糙一点。

既然说变速箱，先用粗话说说什么是变速箱，通俗讲变速箱：啥是变速箱，顾名思义就是变速的一个机器。

说大白话发动机只朝一个方向转，那么怎么实现前进和后退呢？就通过这个变速箱实现倒车，前进。

发动机的转速是有一定范围的，那么在一定转速范围内实现变速呢？（例如，发动机2000转在2档30公里时速，可是7档就是80公里时速）还是通过这个变速箱，这样够直白，够通俗了吧！！！！通俗讲什么是扭矩：扭矩就是扭矩是使物体发生转动的力。

就好像你用扳手拧螺丝，那个力量就是扭矩。

扭矩越高，代表拧扳手的力量越大！1、关于DSG的一组数字！2、DSG什么意思！3、通俗讲什么是湿式双离合器（6速DSG）代码：02E通俗讲离合片：可以把离合片想成就是两个饼子，其中一个饼子连发动机，另一个饼子连着轮子，当这两个饼子粘到一起的时候，轮子就跟着转了，你的明白？？？饼子粘在一起，就是离合片结合，半离合（打滑）就是两个饼子并没有粘牢，一个饼子转了2圈了，另一个饼子才转了一圈，这个样讲该明白了吧！！！！（估计一般开过手动车的同学都能理解了）6DSG 是通过油压使得两个饼子粘在一起，7DSG是通过连接到饼子上的几根铁棍（机械方式）使两个饼子粘在一起还是分开的！4、通俗讲什么是干式双离合器（7速DSG）代码：0AM5、大众6速DSG的机械结构从这个图能看到什么？可以看到6个行驶档位和一个倒档位！另外，大家注意6DSG的离合片的结合似乎没有机械装置，对！没错！通俗说6DSG的离合片是通过变速箱油的液压来实现离合片结合和分离的！对于6DSG来说，变速箱油很重要，不仅仅是起到润滑和散热的作用，所以6DSG需要6.5升的变速箱油。

售后服务3修理手册Lamando 2015 ▶, Passat 2016 ▶, All NewTouran L 2016 ▶, Lamando GTS 2016 ▶,All New Tiguan L 2017 ▶, All New TiguanL 2018 ▶7档双离合器变速箱0DE版本 10.2016变速箱代码PVQ RFS RZY RFR RZX SDV SDU SNG SDTSNU SNV售后服务技术信息维修手册修理组Lamando 2015 ▶, Passat 2016 ▶, All New TouranL 2016 ▶, Lamando GTS 2016 ▶, All New TiguanL 2017 ▶, All New Tiguan L 2018 ▶7档双离合器变速箱0DE版本 10.2016请在存放技术须知前将此须知编号填入相应的修理组后方。

如此您可以在使用维修手册时对存有技术须知的要点处一目了然。

修理组技术须知00 技术数据30 离合器34 操纵机构、壳体39 主传动，差速器工长和机工必需掌握所有技术信息。

因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。

此外在维修时也要遵循维修安全的基本原则。

3售后服务版权所有。

不经法人同意不得使用。

Copyright © 2017 Volkswagen AG, Wolfsburg德国印刷K21.BM10.11.74目录技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.1工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.2变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.3密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.4齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.5更换齿轮油滤清器的说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.6螺母和螺栓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.7电气部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32故障查找 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32.1故障查找的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32.2故障查找的特殊说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43变速箱标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54标识字母，发动机配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55加注量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.1双离合器及端盖 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.2拆卸和安装离合器端盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.3拆卸双离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101.4安装离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13操纵机构、壳体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201变速箱 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202变速箱的电子 / 电器部件及安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222.1拆卸和安装机电控制单元 -J743- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .243拆卸和安装变速箱油冷器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .304换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .324.1换档操纵机构 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .334.1.1换档操纵机构 - 装配概览；适用于 Lamando 2015 ►、Lamando GTS 2016 ► . . . . . . . .334.1.2换档操纵机构 - 装配概览；适用于 Passat 2016 ► . . . . . . . . . . . . . . . . . . . . . . .344.1.3换档操纵机构 - 装配概览；适用于 Touran 2016 ►、All New Tiguan L 2017 ► . . . . .354.2拆卸和安装换档杆手柄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .364.3拆卸和安装带换档杆拉索的换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .394.4换档杆的紧急解锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .414.5检查换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .414.6检查换档杆拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .424.7调整换档杆拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4300 -30 -34 -Lamando 2015 ▶, Passat 2016 ▶, All New Touran L 2016 ▶, Lamando GTS 2016 ▶…7档双离合器变速箱0DE 10.20163目录iii5拆卸和安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .445.1拆卸变速箱；适用于 Lamando 2015 ►、Lamando GTS 2016 ► . . . . . . . . . . . . . . . . .445.2拆卸变速箱；适用于 Passat 2016 ► . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .555.3拆卸变速箱；适用于 Touran 2016 ►、All New Tiguan L 2017 ► . . . . . . . . . . . . . .665.4安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .775.5拧紧力矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .796运输变速箱并将其固定在装配架上 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .807变速箱齿轮油和滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .827.1检查变速箱齿轮油液位并添加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .827.2排放和添加变速箱齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .847.3拆卸和安装齿轮油滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89主传动，差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911更换法兰轴密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911.1更换右侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911.2更换左侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9339 -3Lamando 2015 ▶, Passat 2016 ▶, All New Touran L 2016 ▶, Lamando GTS 2016 ▶…7档双离合器变速箱0DE 10.2016iv目录00 - 技术数据1一般维修说明1.1工具本维修手册中每一个维修步骤之前都列出了：所需要的专用工具和维修设备。

一汽大众迈腾轿车DSG双离合器变速器结构原理分析一、引言二、DSG双离合器变速器的基本组成1.主离合器2.副离合器3.动力分流器4.输入轴、输出轴5.控制器三、DSG双离合器变速器的工作原理1.一挡、三挡、五挡工作原理2.二挡、四挡、六挡工作原理3.倒挡工作原理四、DSG双离合器变速器的优点1.快速换挡2.平稳行驶3.提高燃油经济性4.带来更好的驾驶体验五、结论引言车辆的变速器是汽车动力传递系统的核心部件之一，直接影响到行驶平顺性和燃油经济性。

DSG双离合器变速器作为一种先进的变速器类型，具有快速换挡、平稳行驶等优点，在迈腾轿车上得到了广泛应用。

DSG双离合器变速器的基本组成DSG双离合器变速器由主离合器、副离合器、动力分流器、输入轴、输出轴和控制器等组成。

主离合器和副离合器分别由一个离合器和一个转子组成，通过动力分流器来切换离合器的工作状态。

输入轴和输出轴分别与发动机和驱动轴连接，并通过离合器和转子的运动来实现变速功能。

控制器通过传感器来检测车辆的工况，根据需要控制离合器和转子的动作。

DSG双离合器变速器的工作原理DSG双离合器变速器的工作原理主要分为一挡、三挡、五挡工作原理和二挡、四挡、六挡工作原理以及倒挡工作原理。

在一挡、三挡、五挡工作时，主离合器和副离合器分别负责相邻两个档位的离合工作，可以实现连续换挡，提高了换挡速度。

在二挡、四挡、六挡工作时，主离合器和副离合器分别负责相邻两个档位的离合工作，同时一个转子负责当前档位的驱动，另一个转子作为漂移转子来接受被换挡档位的动力。

倒挡工作时，主离合器和副离合器同时工作，可以实现倒挡功能。

DSG双离合器变速器的优点DSG双离合器变速器具有快速换挡、平稳行驶、提高燃油经济性、带来更好的驾驶体验等优点。

由于主离合器和副离合器分工明确，可以实现快速换挡，大大缩短了换挡时间，提高了驾驶的响应速度。

同时，双离合器变速器在换挡过程中断续供应动力，减少了动力中断对行驶的影响，实现平稳行驶。

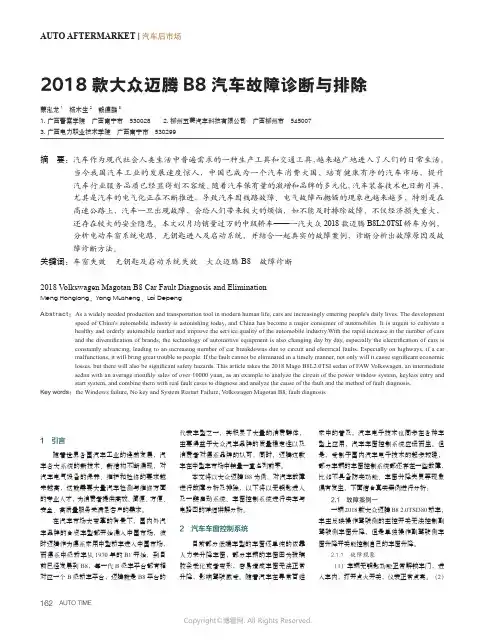

162AUTO TIMEAUTO AFTERMARKET | 汽车后市场2018款大众迈腾B8汽车故障诊断与排除1　引言随着世界各国汽车工业的逢勃发展，汽车各大系统的新技术、新结构不断涌现，对汽车电气设备的保养、维护和检修的要求越来越高，这就需要大量汽车检测与维修方面的专业人才，为消费者提供高效、简便、方便、安全、高质量服务来满足客户的需求。

在汽车市场大变革的背景下，国内外汽车品牌的合资车型都开始涌入中国市场，彼时迈腾作为德系家用中型轿车进入中国市场，而德系中级轿车从1970年的B1开始，到目前已经发展到B8，每一代B 级车平台都有相对应一个B 级轿车平台，迈腾就是B8平台的代表车型之一，其积累了大量的消费群体，主要得益于大众汽车品牌的质量稳定性以及消费者对德系品牌的认可，同时，迈腾这款车在中型车市场中销量一直名列前茅。

本文将以大众迈腾B8为例，对汽车故障进行故障分析及排除，以下将以无钥匙进入及一键启动系统、车窗控制系统进行实车与电路图的详细讲解分析。

2　汽车车窗控制系统目前部分低端车型的车窗还单纯的依靠人力来升降车窗，部分车辆的车窗因为玻璃胶条老化或者变形，容易造成车窗无法正常升降，影响驾驶感受。

随着汽车在寻常百姓家中的普及，汽车电子技术也同步在各种车型上应用，汽车车窗控制系统应运而生。

但是，受制于国内汽车电子技术的起步较晚，部分车辆的车窗控制系统部还存在一些故障，比如不具备防夹功能、车窗升降失灵等现象偶有发生，下面结合真实案例进行分析：2.1　故障案例一一辆2018款大众迈腾B8 2.0TSI380轿车，车主反映操作驾驶侧的主控开关无法控制副驾驶侧车窗升降，但是单独操作副驾驶侧车窗升降开关能控制自己的车窗升降。

2.1.1　故障现象（1）车辆无钥匙功能正常解锁车门，进入车内，打开点火开关，仪表正常点亮。

（2）蒙泓龙1　杨木生2　赖德鹏31.广西警察学院　广西南宁市　5300282.柳州五菱汽车科技有限公司　广西柳州市　5450073.广西电力职业技术学院　广西南宁市　530299摘 要： 汽车作为现代社会人类生活中普遍需求的一种生产工具和交通工具，越来越广地进入了人们的日常生活。

7档DSC变速箱0AM原理DSC变速箱是大众汽车自动变速箱的一种类型，它使用了双湿式离合器来实现齿轮的换档。

其中，7档DSC变速箱又被称为0AM变速箱。

本文将详细介绍0AM变速箱的工作原理。

0AM变速箱的结构0AM变速箱是由湿式双离合器、齿轮、轴承、液压系统等部件组成。

湿式双离合器包括主离合器和从离合器，它们分别负责控制变速和换档。

齿轮则支持不同档位之间的转速匹配。

液压系统负责调节离合器和齿轮的工作状态。

0AM变速箱的工作原理当发动机启动时，液压泵开始供给液压油，给予变速箱各个部件提供润滑和控制力。

变速箱的控制器通过检测驾驶员的需求信号和传感器信号，对各个部件进行控制和协调。

当驾驶员加速时，控制器会指令主离合器上紧，从离合器松开，使发动机动力传递到齿轮，车辆加速。

同时，控制器通过液压系统调节从离合器的压力和主离合器的压力，以控制齿轮的换挡速度和顺畅度。

当需要换挡时，控制器会判断当前行驶状态和驾驶员的需求，指令相应的离合器工作。

同时，液压系统对离合器施加压力，将离合器牵引离合器盘片和飞轮，断开动力传输。

然后，齿轮同步器将齿轮机构从当前档位换到目标档位，再通过液压系统对另一个离合器施加压力，重新建立动力传输。

整个换挡过程需要较短的时间，由于有两个离合器分别控制相邻的两个齿轮，因此换挡过程中没有明显的动力中断，提供了快速换挡和平顺性的优势。

0AM变速箱的优势与传统的自动变速箱相比，0AM变速箱具有以下几个优势：1.提供平顺的加速和换档体验，换挡时间短。

2.由于离合器的独立控制，在换挡过程中没有明显的动力中断，提高了驾驶的舒适性。

3.具备更高的效率，减小了动力损失，提高了燃油经济性。

4.可以根据驾驶条件和需求进行智能控制，提供多种驾驶模式选择。

总结0AM变速箱是一种先进的自动变速箱，采用湿式双离合器和齿轮机构来实现换挡和变速。

它提供了平顺的加速和换挡体验，短时间内实现换挡，并具备高效率和智能控制等优势。

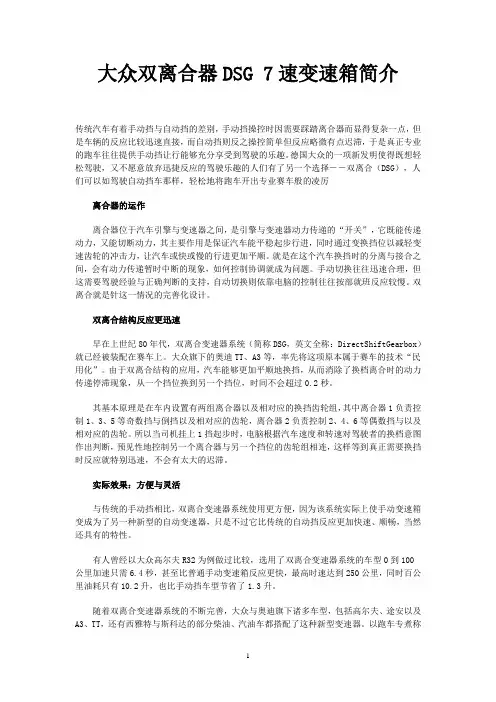

大众双离合器DSG 7速变速箱简介传统汽车有着手动挡与自动挡的差别，手动挡操控时因需要踩踏离合器而显得复杂一点，但是车辆的反应比较迅速直接，而自动挡则反之操控简单但反应略微有点迟滞，于是真正专业的跑车往往提供手动挡让行能够充分享受到驾驶的乐趣。

德国大众的一项新发明使得既想轻松驾驶，又不愿意放弃迅捷反应的驾驶乐趣的人们有了另一个选择――双离合（DSG），人们可以如驾驶自动挡车那样，轻松地将跑车开出专业赛车般的凌厉离合器的运作离合器位于汽车引擎与变速器之间，是引擎与变速器动力传递的“开关”，它既能传递动力，又能切断动力，其主要作用是保证汽车能平稳起步行进，同时通过变换挡位以减轻变速齿轮的冲击力，让汽车或快或慢的行进更加平顺。

就是在这个汽车换挡时的分离与接合之间，会有动力传递暂时中断的现象，如何控制协调就成为问题。

手动切换往往迅速合理，但这需要驾驶经验与正确判断的支持，自动切换则依靠电脑的控制往往按部就班反应较慢。

双离合就是针这一情况的完善化设计。

双离合结构反应更迅速早在上世纪80年代，双离合变速器系统（简称DSG，英文全称：DirectShiftGearbox）就已经被装配在赛车上。

大众旗下的奥迪TT、A3等，率先将这项原本属于赛车的技术“民用化”。

由于双离合结构的应用，汽车能够更加平顺地换挡，从而消除了换档离合时的动力传递停滞现象，从一个挡位换到另一个挡位，时间不会超过0.2秒。

其基本原理是在车内设置有两组离合器以及相对应的换挡齿轮组，其中离合器1负责控制1、3、5等奇数挡与倒挡以及相对应的齿轮，离合器2负责控制2、4、6等偶数挡与以及相对应的齿轮。

所以当司机挂上1挡起步时，电脑根据汽车速度和转速对驾驶者的换档意图作出判断，预见性地控制另一个离合器与另一个挡位的齿轮组相连，这样等到真正需要换挡时反应就特别迅速，不会有太大的迟滞。

实际效果：方便与灵活与传统的手动挡相比，双离合变速器系统使用更方便，因为该系统实际上使手动变速箱变成为了另一种新型的自动变速器，只是不过它比传统的自动挡反应更加快速、顺畅，当然还具有的特性。

大众变速箱系列● 技术原理：DSG只是大众对双离合变速器的专有称呼DSG变速箱中含有两台电子控制的离合器，当变速器运作时，一组齿轮被啮合，而接近换挡时，下一组段的齿轮已经被预选，但此时这组离合器仍处于分离状态。

结合上图解释：离合器1被啮合，输入轴1开始工作，而此时离合器2分离，输入轴2不工作，但此时它已经被预选，整个过程中确保至少有一组齿轮在输出动力，从而不会导致动力传递的间断。

为配合以上过程，输入轴1被设计为实心传动轴，输入轴2则为空心传递轴，输入轴1连接1、3、5、7（DQ200）及倒档（DQ250），输入轴2传动轴连接2、4、6档及倒档（DQ200）。

DSG变速箱系统的核心组件包含智能电子液压换挡控制系统、双离合器、双输入轴和双输出轴（DQ200为三个）共同完成换挡过程。

控制系统由一个机电控制模块和多个独立传感器的控制阀组件组成。

机电控制模块收集并处理传感器的信号数据，对离合器、输入轴、液压系统等进行控制。

此外，该系统还控制了调节阀、转换阀等多种液压阀。

DSG变速箱手动模式（Tiptronic）下可以自行进行跳跃降档，如果起始档位和最终选择档位属于同一个离合器控制，则会通过另一离合器控制的档位转换一下，如果起始档位和最终档位不属于同一个离合器控制的，则可以直接跳跃至所定档位。

下图为DQ250工作原理：输入轴1在空心的输入轴2内部，通过花键与离合器1联接，输入轴1连接1/3/倒档齿轮及5档螺旋齿轮，在1档和3档之间还有输入轴1的转速传感器的靶轮；输出轴2同样通过花键和离合器2联接，输入轴2上有2/4/6档齿轮，在2档和4档之间也有与之对应的转速传感器靶轮。

为了配合两个输入轴的设计，DSG变速箱有两个输出轴。

输入轴1包含1、2、3、4档同步器和换挡齿轮。

输入轴2包含5、6、7档及换挡换挡齿轮和变速器输出转速传感器齿轮与离合器相连的输出齿轮。

● 型号分类：目前，大众DSG变速箱系列分为7速干式双离合（DQ200）和6速湿式双离合（DQ250）两种，它们全部应用于横置发动机平台，其中DQ200（大众编号0AM）由德国舍弗勒旗下的LuK公司提供，最大扭矩可传递为250Nm，目前此变速箱已经在大众大连变速器厂生产组装；DQ250（大众编号02E）由博格华纳提供控制模块，可传递最大扭矩为350Nm，目前该型号全部由德国卡塞尔工厂组装。

如何解决大众DSG变速箱故障？日前，大众汽车(中国>销售有限公司、一汽-大众汽车有限公司、上海大众汽车有限公司根据《缺陷汽车产品召回管理条例》的要求，向国家质检总局备案了召回计划，决定自2018年4月2日起，召回以下部分缺陷汽车，共计384181辆，其中不但有南北大众的车型，而且也有进口奥迪的车型A3。

3月20日，经央视3•15晚会曝光后，大众汽车(中国>销售有限公司、一汽-大众汽车有限公司、上海大众汽车有限公司因变速箱内机电单元的电子故障或者油压不足，可能导致动力输出中断，决定自2018年4月2日起，召回部分缺陷汽车，共计38万余辆。

本次召回范围内的车辆因变速箱内机电单元的电子故障或者油压不足，可能导致动力输出中断，存在安全隐患。

这次召回的车型是大众集团涉及搭载型号为DQ200型<OAM）7速干式双离合变速箱。

大众7速干式双离合故障及解决方式解读7速干式双离合究竟如何工作？DSG<DirectShiftGearboxGearbox）中文表面意思为“直接换挡变速器”，DSG有别于一般的半自动变速箱系统，它是基于手动变速箱而不是自动变速箱，因此，它是AMT<机械式自动变速器）的一员。

DSG的起源就如其他汽车高科技一样，其设计都来自赛车运动，而其实际应用早在80年代初保时捷Porsche 962C和1985年的奥迪Audi sport quattro S1RC赛车上，并为他们赢取多项冠军立下汗马功劳。

双重离合器的概念比较先进，但作为新科技都存在着耐用性不佳、性能不稳定等致命的问题，其经过十余年的发展后，才采用到普通轿车上。

现在大众汽车使用的DSG变速箱有两种，一种是6速的02E，还有一种是7速的0AM<在大众内部代号分别为DQ250和DQ200），从直观数据上分析，代号DQ250的DSG变速箱有六个挡位，能承受最大扭矩为350NM，主要用于高排量或主打操控性的车型，如途观和迈腾，它们配备的发动机是1.8或2.0TSI，这些发动机的功率比较高。

关于7速DSG变速箱的问题，1.8T车主谈下感受我的CC1.8T是去年5月初提的车，家里的第二台车，到目前已经跑了2.2万公里了，是当时第一批1.8T的车，副车架还没减配，还是铝合金的。

当时买车的时候，本来是去买宝马320的，价格没谈好。

就转身去大众4S看了下，有1.8T的现车，还不加价，当时就提了，因为之前开过老迈腾1.8T，对这个迈腾的同胞兄弟还是很了解的。

就是因为这个自以为了解，没有去仔细研究，因为当时迈腾1.8T搭配的都是6速DSG，没想到到CC这里就换成了7速的了。

当时7速的波箱口碑就不太好。

但我开了一段时间没发现什么问题，直到开了1.5万公里以后，问题出现了，就是著名的2挡抖动，相信有些1.8T的车主已经感受到了。

起初还以为是路不平，后来发现是变速箱的问题，那感觉很像我最初在驾校学车是开那个手波老捷达，换挡时机不对的感觉。

后来在网上查了一下，发现这个问题是通病。

只是CC的1.8T保有量小，另外推出的时间比较晚，问题不太明显。

高6和迈腾论坛早就炸开了锅。

也去了几次4S做检查。

目前的解决办法如下：1、本地4S店的技术总监承认7速DSG有这个缺陷，目前唯一的解决办法就是更换离合器片，但也说了，换了不保证就没问题，之前有的车换过，过了1万多公里问题又来了，这个是设计缺陷，大众目前也没有太好的解决办法，所以也无法召回，至于升级软件，是无法解决这个问题的，只能是延迟问题出现的时间。

2、变速箱出现问题的时间多在1万公里以后，我看论坛里有有的车友觉得2011年9月以后的车出问题的少，那是因为多半还没跑到这个公里数，所以问题还没暴露，我的车是1.5万公里的时候出现问题的，我算开的多的了，现在不到一年跑了2.2万公里了，很多车友开的少的，一年可能也就跑个1万公里。

而且如果是拥堵的大城市，长时间走拥堵路段，1-2挡这么来回切换，出现问题的时间会更早，如果是大部分时间是比较畅顺的路段行驶，出现问题的时间就会比较晚。

關於大眾七速DSG變速箱(0AM)
從2008年末上市到現在已有一段時間了，現將這期間我所遇到的問題歸類如下：1.閥體部分：1.使用505X進入DSG變速箱自我診斷02 →選擇測量值80 →
檢查製造日期– DSG 02 - MVB 80: 02.10.2009 (日.月.年)
如在上述日期內閥體因製程上有瑕疵會導致燒斷保險絲而無法
行走或無法發動，也可能打倒車時車不走…等，須裝這日期後的
閥體。

2.檢查測量值通道56的1.2.
3.
4.區數值一定要65535
(如一個不是65535時代表閥體曾經有故障記憶發生)
(原廠正確規範值是：65535)(有一組不同時即需更換)
235_1和245_1有相同代碼即更新閥體
(235_1和245_1不同代碼無需更新)(原廠規範值是：65535)
註：資訊來至於德國原廠
2.離合器部分：1.換檔時抖動(2-3)或其他檔位(6或7)。

2.基本設定過程中無法完成時。

(未更換東西)
3.更新閥體後，基本設定無法完成。

註：1.舊型離合器總成須換新成新式離合器總成修理包。

2.離合器間隙，須按原廠規定量測。

(依修護手冊內容維修調整)
3.機械部分：基本設定過程中，在同步器設定時如果引擎熄火即代表同步器故障。

(可單獨更新同步器)
4.更新閥體時如遇到基本設定時有故障代碼產生，須確認閥體和撥桿須裝置定位。

(確認有無裝好)(有代碼表=可惜不全)
以上是我的維修經驗，希望對大家有用，感謝大家。

2018款大众迈腾7档双离合器变速箱0DE（Stronic）、CUFA、CUGAMagotan B8L 电路图编号 15 / 107.2016 7 档双离合器变速箱 0DE（S tronic） , CUFA,CUGA自 2016 年 7 月起ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色发动机控制单元, 双离合器变速箱机电装置G182 - 变速箱输入转速传感器G487 - 换档执行器行程传感器 1G488 - 换档执行器行程传感器 2G489 - 换档执行器行程传感器 3G490 - 换档执行器行程传感器 4G509 - 离合器温度传感器G510 - 控制单元温度传感器G612 - 变速箱输入转速传感器 2G617 - 离合器行程传感器 1G618 - 离合器行程传感器 2G632 - 变速箱输入转速传感器 1J623 - 发动机控制单元J743 - 双离合器变速箱机电装置SB13 - 保险丝架 B 上的保险丝 13T14ae - 14 芯插头连接T14g - 14 芯插头连接T16m - 16 芯插头连接 , 黑色T17c - 17 芯插头连接 , 蓝色T17k - 17 芯插头连接 , 蓝色T91 - 91 芯插头连接T105 - 105 芯插头连接TIUL - 车内的下部左侧连接位置B384- 连接 2（驱动 CAN 总线，High），在主导线束中 B391- 连接 2（驱动 CAN 总线，Low），在主导线束中 D51- 正极连接 1（15），在发动机舱导线束中D102- 连接 2，在发动机舱导线束中U18- 正极连接（30a），在自动变速箱导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色双离合器变速箱机电装置G93 - 齿轮油温度传感器J743 - 双离合器变速箱机电装置N433 - 子变速箱 1 中的阀门 1N434 - 子变速箱 1 中的阀门 2N435 - 子变速箱 1 中的阀门 3N436 - 子变速箱 1 中的阀门 4N437 - 子变速箱 2 中的阀门 1N438 - 子变速箱 2 中的阀门 2N439 - 子变速箱 2 中的阀门 3N440 - 子变速箱 2 中的阀门 4N471 - 冷却油阀门N472 - 主压力阀门T16m - 16 芯插头连接 , 黑色T17a - 17 芯插头连接 , 棕色T17i - 17 芯插头连接 , 棕色TIUL - 车内的下部左侧连接位置114- 接地连接，在自动变速箱导线束中131- 接地连接 2，在发动机舱导线束中671- 前左纵梁上的接地点 1B384- 连接 2（驱动 CAN 总线，High），在主导线束中 B391- 连接 2（驱动 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色选档杆, 车载电网控制单元, 转向柱电子装置控制单元, 数据总线诊断接口 , 换档杆传感器控制单元E313 - 选档杆J519 - 车载电网控制单元J527 - 转向柱电子装置控制单元J533 - 数据总线诊断接口J587 - 换档杆传感器控制单元SC6 - 保险丝架 C 上的保险丝 6T10ah - 10 芯插头连接 , 黑色T14u - 14 芯插头连接 , 黑色T20e - 20 芯插头连接 , 红色T73a - 73 芯插头连接T73c - 73 芯插头连接 , 黑色278- 接地连接 4，在车内导线束中810- 中部仪表板左侧中央管处的接地点A19- 连接（58d），在仪表板导线束中A192- 正极连接 3（15a），在仪表板导线束中B383- 连接 1（驱动 CAN 总线，High），在主导线束中B390- 连接 1（驱动 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色选档杆, 选档杆档位P 锁止开关, 换档杆锁电磁铁, 选档杆位置显示单元E313 - 选档杆F319 - 选档杆档位 P 锁止开关N110 - 换档杆锁电磁铁T4hy - 4 芯插头连接 , 黑色T10bj - 10 芯插头连接 , 黑色Y26 - 选档杆位置显示单元。
