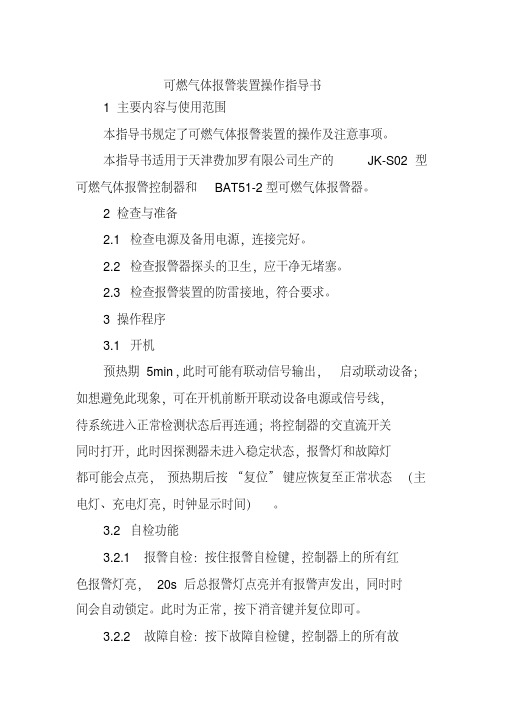

可燃气体报警装置操作指导书1 主要内容与使用范围本指导书规定了可燃气体报警装置的操作及注意事项。
本指导书适用于天津费加罗有限公司生产的JK-S02型可燃气体报警控制器和BAT51-2型可燃气体报警器。
2 检查与准备2.1 检查电源及备用电源，连接完好。
2.2 检查报警器探头的卫生，应干净无堵塞。
2.3 检查报警装置的防雷接地，符合要求。
3 操作程序3.1 开机预热期5min，此时可能有联动信号输出，启动联动设备；如想避免此现象，可在开机前断开联动设备电源或信号线，待系统进入正常检测状态后再连通；将控制器的交直流开关同时打开，此时因探测器未进入稳定状态，报警灯和故障灯都可能会点亮，预热期后按“复位”键应恢复至正常状态（主电灯、充电灯亮，时钟显示时间）。
3.2 自检功能3.2.1 报警自检：按住报警自检键，控制器上的所有红色报警灯亮，20s后总报警灯点亮并有报警声发出，同时时间会自动锁定。
此时为正常，按下消音键并复位即可。
3.2.2 故障自检：按下故障自检键，控制器上的所有故障报警黄灯亮，并同时发出报警声，将按键抬起，故障灯自动消失，此时再按一下消音键会自动恢复正常。
注:报警灯与故障灯的数量是与现场实际探头数量是对应的;如其中某个探点的灯不亮说明有故障存在。
3.3 报警3.3.1 泄漏报警：探测器对应的红色报警灯常亮、有报警声；泄漏维持30s后，总报警灯亮且时钟锁定、有相应联动输出；此时应排除报警原因。
之后按“复位”键系统恢复至正常监测状态。
3.3.2 故障报警：探测器或线路发生故障时，其对应的黄色故障灯及总故障灯亮、发出故障报警声；电源发生故障时，发出故障报警声，右侧指示灯指示故障类型；主电故障请检查主电电压及保险管；备电故障请检查备电电压、备电容量及保险管；如故障不可排除，与厂家联系。
3.4 断电状态报警主机如正常工作时突然发生报警，主电、充电指示灯熄灭，备电指示灯点亮，说明220V供电断电，值班人员应及时检查断电原因，如不能及时恢复供电时，值班人员应及时关断备电开关，以免备电耗干。
msa可燃气体报警器说明书可燃气体报警器的原理：可燃气体报警器的工作原理是通过接收可燃气体浓度报警号的同时，报警器也会发出报警声，会同时发出报警息。
报警器的气体浓度报警息会通过无线传输到控制器，通过控制器再传到显示。
用户在使用可燃气体报警器时，只需按一下按钮就能对可燃气体浓度进行检测。
并且报警声会自动发送到用户的手机上，让用户及时发现燃气泄漏，采取相应的措施进行防范。
1、可燃气体报警器出厂时配置了一个3 M胶管，在使用过程中如果有任何异常，请立即停止使用。
3 M胶管的长度为0 cm左右，胶管两端必须带一颗小螺丝固定，不能用手拧紧，也不能使用铁丝作为捆扎线。
3 M胶管也是不可拆开连接固定的。
如果需要连接，请用两根同号的小螺丝固定在1 m长的3 M胶管上，确保牢固。
切记！不能将3 M胶管安装在可燃气体报警器内部！4、可燃气体报警器运行时要经常检查报警按钮是否有反应、报警号是否正常，一旦有反应会立即进行报警提示。
2、将可燃气体报警器接入控制箱电源，然后启动远程控制系统控制可燃气体报警器工作。
由于这套系统采用无线方式，因此可以由端直接与气体报警器进行连接。
我们可使用配套的接收器通过无线方式与它进行连接。
也可以在端上通过手机发送指令来控制可燃气体报警器工作，但是这种方式都需要我们提前规划好。
由于可燃气体报警器是一种可燃气体浓度报警器。
如果发生了事故，这些传感器会同时发出报警声，通知我们人员处理。
3、如果报警器工作时有闪烁现象和异常声音，应立即停止使用。
对可燃气体报警器进行仔细检查，如果有异常，应立即联系维修人员，并检查报警器是否完好。
可燃气体报警器是检测可燃气体浓度的设备，在工作过程中难免会有一些微小的杂质，如有杂质进入报警器可能会导致报警铃报警功能失灵等。
因此，可燃气体报警器一定要定期对内部组件进行清洁，保证报警器内部都是干净的。
而且要保证报警器的使用寿命要保证其持续工作才能够延长其使用寿命，如果出现故障，需要及时更换报警器。
燃气报警器使用说明书全文共四篇示例，供读者参考第一篇示例：燃气报警器使用说明书一、产品简介燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。
它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。
二、产品功能1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。
2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。
3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。
4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。
三、产品安装及使用1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。
同时应该避免阳光、潮湿、振动和尘埃的影响。
2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。
3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。
4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。
使用前请确认设备是否有损坏，并定期进行自检。
5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。
在报警时请立即采取安全措施，开窗通风、切勿使用明火等，直至确定安全。
四、产品维护及保养1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的敏感性能。
可用干净的湿布擦拭设备表面，确保传感器的敏感度。
2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。
3. 报警测试：请按照产品说明书进行定期报警测试，确认设备功能正常。
家用燃气泄露报警报警器安装使用说明书安装,使用产品前,请仔细阅读使用说明书,请妥善保管好本说明书,以便日后能随时查阅, 产品概述本产品采用高品质气体传感器，进口PIC芯片控制，安装简单接线方便，广泛用于家庭、宾馆、公寓、商场等存在可燃气体的场所进行了安全监控，可以测试天然气，液化石油气，城市管道煤气。
一、安装说明1.1、报警器安装位置：距离气源半径1.5米范围内，通风良好处：（A）液化气比空气重，安装在距地面约0。
3米处（B）天然气、城市煤气、一氧化碳等比空气轻、安装在距天花板0。
3米处，1.2、禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏到的位置。
1.3、禁止安装时间：（A）房屋未粉刷装修完，（B）刚装修完，房屋通风不足5天（C）在房屋内打造木制家具、或者购置新木制家具，其通风不足3天的（D）使用喷雾的灭虫剂（蚊、蟑螂。
）空气清闲剂、发胶、胶水。
的时间通风不足4小时的以上时间禁止安装报警器，若忆安装的，请为报警器断电，并用塑胶袋之类的东西将报警器保护起来，足通风时间后，才开户报警器。
以免损坏报警器的传感器，造成误报（没有气体泄漏而报警），或者出现黄灯闪烁，蜂鸣器滴叫故障，以至报警器报废。
因违规以上1.2 1.3条造成的报警器损坏，则由使用者和安装者自行负责。
二、应用2.1、电源灯：绿灯，工作状态常亮，报警时熄灭2.2、报警灯：红灯，报警器亮起，停止报警时熄灭。
2.3、故障灯、关阀灯：黄灯，故障状态时亮起，没有黄灯的，出现故障时则红绿灯交替闪烁。
2.4 接通电源，绿灯闪烁2-5分钟后，报警器进入正常工作状态，当所检测的气体达到报警点时，红灯常亮5分钟后报警器开始报警，绿灯熄灭，报警为常亮，蜂鸣器发出“嘀、嘀、嘀....”的报警声，当检测的气体的浓度下降到报警点以下时，报警器测停止报警。
2.5 按动测试健可模拟报警，报警灯亮起，同时蜂鸣器发出“嘀、嘀、嘀....”的报警声，2.6 若增加联排气扇功能，当报警器报警时，会启动排气扇，自动排除有毒气体，2.7 若加联机械手功能，当报警器报警时，已联接的机械手会自动关闭管道煤气阀，从而切断有毒气源。
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
msa可燃气体报警器说明书第一部分：简介欢迎使用MSA可燃气体报警器。
本说明书提供了关于如何正确操作和保养MSA可燃气体报警器的各项指南和建议。
请仔细阅读本说明书，以确保您能正确使用该设备，提高工作场所安全。
第二部分：产品特性1.可燃气体报警功能：该报警器能够检测空气中的可燃气体，并在检测到危险水平时发出警报，以提醒周围人员采取适当的安全措施。
2.灵敏度调节功能：用户可根据具体工作环境对报警器的灵敏度进行调节，以确保其能够准确地检测到存在的可燃气体。
3.可视和声音警报：警报器配有明亮的LED指示灯和高音量的声音警报装置，以确保即使在嘈杂的环境中，警报也能够得到及时的注意。
4.耐用性和防水性：该报警器采用高品质的材料制造，具有出色的耐用性和防水性能，适用于各种工作环境。
第三部分：操作指南1.安装：将报警器固定在合适的位置，避免暴露在日光直射或强烈振动的环境中。
2.电源连接：根据说明书中的接线图连接电源，确保电源稳定并符合要求。
3.开关操作：按下报警器上的开关，检查警报器是否正常启动。
如果LED指示灯亮起并发出声音警报，表示报警器正在运行。
4.灵敏度调节：根据工作环境和需求，使用灵敏度调节按钮进行调整。
请参阅说明书中的详细指南。
5.定期测试：为了确保报警器正常工作，建议定期对其进行测试。
按下测试按钮，观察指示灯和声音警报是否正常。
第四部分：保养和维护1.清洁：定期使用干净、柔软的布清洁报警器。
避免使用含有化学成分的清洁剂。
2.更换电池：根据需要更换电池，以确保报警器能够持续供电。
请参阅说明书中的电池更换指南。
3.定期维护：定期对报警器进行维护，如清理探测器，更换故障部件等。
请参阅说明书中的维护指南。
第五部分：注意事项2.请勿将报警器用于其它用途或用于非预期的场合。
3.在使用或维护报警器时，请注意自身安全，并遵守相关操作规程。
5.请遵守所在国家或地区的相关法规和标准，以确保使用符合要求的报警器。
第六部分：售后服务感谢您选择MSA可燃气体报警器。
可燃气体报警控制器操作说明操作说明：可燃气体报警控制器1.引言本文档为可燃气体报警控制器的操作说明，旨在帮助用户正确操作该设备并了解其功能。
请用户在使用前仔细阅读本说明书，并根据需要进行操作。
2.设备介绍2.1 设备外观可燃气体报警控制器外观采用黑色塑料壳体，配有LCD显示屏和按键面板。
具备多种操作功能。
2.2 设备功能- 可燃气体监测：探测并报警可燃气体泄漏情况。
- 报警控制：在检测到可燃气体泄漏时，触发报警器发出声光报警信号。
- 数据记录：可记录过去一段时间内的气体泄漏情况，并提供数据报表。
- 远程监控：可与监控中心连接，实现远程监控和管理。
3.使用方法3.1 接通电源将控制器的电源插头插入交流电源插座，并按下开关按钮接通设备电源。
3.2 参数设置通过按键面板，设置控制器的参数，包括报警阈值、报警方式、数据记录时间间隔等。
具体设置方法请参考设备附带的操作手册。
3.3 报警测试为了确保控制器功能正常，定期进行报警测试。
按下测试按钮，触发控制器报警器发出声光信号。
如果未听到声音或看到指示灯闪烁，应立即联系售后服务。
4.维护与保养4.1 清洁定期清洁控制器外壳，可用干布或软刷轻轻擦拭。
4.2 检测与校准建议每半年进行一次气体泄漏检测与校准。
可以联系专业检测机构进行检测，或使用校准装置进行自检。
5.故障排除5.1 无法接通电源检查电源插头和插座连接是否良好，检查电源线是否损坏。
5.2 报警信号不响检查报警器是否正常连接，检查设置是否正确。
5.3 其他故障如遇其他故障，请联系售后服务。
6.附件本文档无附件。
7.法律名词及注释7.1 可燃气体：指能够在适当的条件下燃烧的气体，如天然气、液化石油气等。
7.2 报警器：用于发出声音或光信号以提醒人们注意某种危险情况的装置。
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
JDY-338可燃气体泄漏报警器使用说明书
一、技术指标
●感应气体：煤气、天然气、液化气
●电源：DC 12V直流电源或AC220V/50Hz家用电源
●工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH
●声压范围：≥70dB/m
●报警浓度：15%LEL
●恢复浓度：8%LEL
●稳定性：长期工作报警浓度误差不大于±5%LEL
●重复性：重复测试报警浓度误差不大于±5%LEL
●报警浓度误差：不大于±5%LEL
●报警方式：声光报警,切断燃气阀与输出联网信号
●消耗功率：不大于5W
注：标定气样为CH4气体
二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置
●若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。
●若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板
0.3---1.0m处。
●安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。
●安装阀门控制器
（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。
（2）用螺丝和固定板把控制器固定在燃气管道上。
（3）将阀门控制器安装在液化气瓶上。
（4）用连接线把可燃气体报警器和阀门控制器连接起来。
（5）红线为正极，黑线为负极，黄线为公共接点。
黄线与绿线为常闭接点，黄线与蓝线为常开接点。
三、工作、测试及维护程序
●将可燃气体探测器电源插头插入电源插座中。
（或接入12V DC电源，红线为正极，黑线
为负极）。
●通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，
橙色指示灯点亮。
如果阀门控制器正常，橙色指示灯则不亮。
探测器在正常探测状态下,
能自动检测到接入的阀门控制器,并将阀门打开。
●此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀
—”的一声，电路进入稳定的工作状态。
绿色指示灯点亮，表示电路正常工作。
橙色指
示灯点亮，表示阀门控制器损坏或没有装入阀门控制器。
橙色指示灯闪烁，表示阀门已
经打开。
如蜂鸣器长鸣且绿色发光二极管不发光，则表示可燃探头已损坏，应切断电源
并与售后服务中心联系。
●按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，阀门控制器开始关闭阀门，橙色指
示灯熄灭，表示阀门已经关闭。
再次按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，
阀门控制器开始打开阀门。
橙色指示灯闪烁，表示阀门已经打开。
可依次循环。
●报警器探测到可燃气体泄漏后，红色发光二极管闪烁发光，同时蜂鸣器发出“嘀－嘀”
报警声，延时约10秒阀门控制器关闭阀门，联网信号输出。
可燃气体排除后，报警器自
动恢复正常工作状态。
阀门控制器恢复正常，需要按住开/关阀按键，听到蜂鸣器发出‘嘀
-’的一声，阀门控制器打开阀门，恢复正常监视状态。
●橙色灯亮，表示阀门控制器已损坏或没有安装阀门控制器。
使用手动开/关阀功能可将其
关闭。
●如果可燃气体探测器单用户使用时，可把联网信号的常开点当作开关控制窗式排气扇将
泄漏气体排出窗外。
●如果可燃气体探测器动作异常，请把电源关闭再打开。
如仍异常,请与售后服务中心联系。
四、人工检测方法
●用打火机测试法（只放气体，不点燃），每星期检测一次。
五、简易保养
●每隔6个月便需清洁一次以保持良好的工作状态，先关掉电源，用软毛刷轻扫灰尘，再
启动电源即可。
六、警情处理：当环境空气中可燃气体浓度达到或超过报警设置浓度，报警器将进入
持续报警状态，这时应：
●立即关闭管道气栓。
●立即打开窗户使室内空气流通。
●熄灭所有火源及一切能产生火花的物品（如开打火机、划火柴等）。
●避免开关各种电器。
●检查气体泄露原因，并及时通知相关部门及相关专业人员处理。
七、注意事项
●灰尘会令报警器灵敏度减退，请根据上述保养说明去除灰尘即可。
●非正常气温也许会导致误鸣，只需令空间空气流通，报警器便会自动恢复正常工作状态。
●避免在报警器附近大量使用固发喷胶、杀虫剂、油漆粘接剂、稀释剂酒精等。
