桩基检测方法及取样数量的规定

钻芯法检测基桩实施细则一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)编制。

《建筑基桩检测技术规范》JGJ106-2003编制。

二、编制目的为正确进行钻芯法检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状，保证检测的精度，制定本细则。

三、适用范围本细则适用于检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

对混凝土灌注桩进行钻芯检测时，受检桩桩径不得小于800mm、长径比不得大于30.为检测混凝土灌注桩桩身上部的混凝土质量，钻心法检测可不受桩径和桩长比的限制。

混凝土灌注桩出现下列情况之一，可按本细则进行检测：1）对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。

2）由于没有预埋声测管或声测管堵塞无法进行声波透射法检测时。

3）对于嵌岩桩，桩底时域反射信号为单一反射波且与锤击脉冲信号同向时，可按本细则方法进行检测验证。

4）当出现实测信号复杂，无规律，无法对桩身完整性类别进行准确评价时，或对于设计桩身基面渐变或多变，且变化幅度较大的混凝土灌注桩时，可按本细则对桩进行检测验证。

5）对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可据情况，按本细则进行验证检测。

6）当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，可按本细则方法，在未检桩中继续扩大抽检。

四、操作人员检测人员应经过培训，通过国家认证的专项检测考试，具有相应的资质。

五、仪器设备钻取芯样及芯样加工的主要设备、仪器均应有产品合格证。

1、钻芯机1.1钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并应有水冷却系统。

1.2钻取芯样时宜采用金刚石或人造金刚石薄壁钻头。

钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。

钻头胎体对刚体的同心度偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。

混凝土灌注桩工程质量标准及检验方法1检查数量：
主控工程
1)承载力检验:应按现行有关标准或按经专项论证的检验方案抽样检测。

2)桩体质量检验：对设计等级为甲级或地质条件复杂、成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%,且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%,且不应少于10根；对地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%,且不得少于10根。

每个柱子承台下不得少于1根。

3)混凝土强度试件：每浇筑50m3都必须有1组试件；小于50m3的桩，每根桩必须有1组试件。

4)桩位偏差：应全数检查。

一般工程
5)全数检查。

2质量标准和检验方法:
混凝土灌注桩工程质量标准和检验方法
注：D为桩径；H2为施工现场地面标高与桩顶设计标高的距离。

普通砼抗压强度1、每拌制100盘且不超过100m3的同配合比的砼，取样不得少于一次。

2、每工作班拌制的同一配合比的砼不足100盘时，取样不得少于一次。

3、当一次连续浇筑超过1000m3时，同一配合比的砼每200m3取样不得少于一次。

4、每一楼层、同一配合比的砼，取样不得少于一次。

5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

普通砼试件以三个为一组。

试件尺寸根据砼中骨料的最大粒径选用。

当骨料粒径＜31.5mm、＜40mm、＜63mm时，分别制作100×100×100mm、150×150×150mm、200×200×200mm的试件。

每组试件所用的拌合物应在浇筑地点随机抽取，并且是同一盘或同一车砼。

抗折强度每组3个550×150×150mm试块抗渗同一工程、同一配合比的砼，取样不应少于一次，留置组数可根据实际需要确定。

抗渗砼试件以6个为一组，试件尺寸为：顶面直径175mm，底面直径取样方法同上，试件成型后24小时拆模，用钢丝刷刷去两端面水泥浆膜。

19 土工柱基回填抽查柱基总数的10％，且不少于5个。

基槽或管沟回填，每层按长度20－50m取样一组，且每层不少于一组。

基坑和室内回填，每层按100－500m2取样一组且每层不少于一组。

场地平整填方每层按100－900 m2取样一组且每层不少于一组。

在施工现场随机取样，取样时应在每层压实后的下半部。

20 甲醛、氡、苯、氨、TVOC抽检量不得少于房间总数的5％，每个建筑单体不得少于3间，当房间总数少于3间时，应全数检测。

甲醛、苯、氨、TVOC浓度检测时对外门窗关闭1h后进行；氡浓度检测时应在房间的对外门窗关闭24h以后进行。

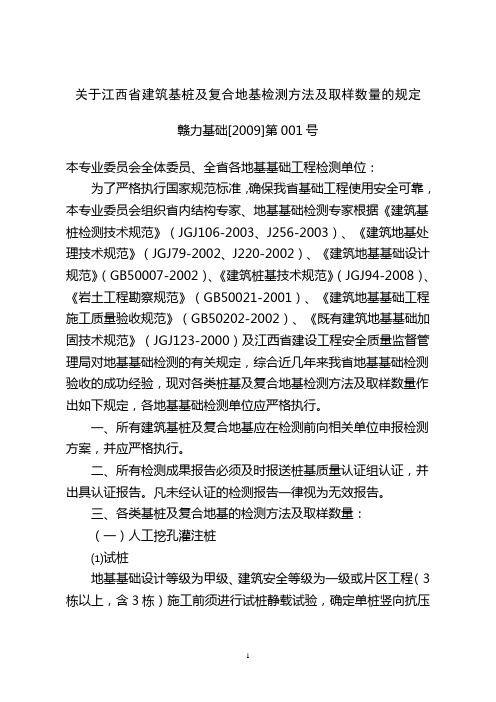

关于江西省建筑基桩及复合地基检测方法及取样数量的规定赣力基础[2009]第001号本专业委员会全体委员、全省各地基基础工程检测单位：为了严格执行国家规范标准，确保我省基础工程使用安全可靠，本专业委员会组织省内结构专家、地基基础检测专家根据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）、《建筑地基处理技术规范》（JGJ79-2002、J220-2002）、《建筑地基基础设计规范》（GB50007-2002）、《建筑桩基技术规范》（JGJ94-2008）、《岩土工程勘察规范》（GB50021-2001）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《既有建筑地基基础加固技术规范》（JGJ123-2000）及江西省建设工程安全质量监督管理局对地基基础检测的有关规定，综合近几年来我省地基基础检测验收的成功经验，现对各类桩基及复合地基检测方法及取样数量作出如下规定，各地基基础检测单位应严格执行。

一、所有建筑基桩及复合地基应在检测前向相关单位申报检测方案，并应严格执行。

二、所有检测成果报告必须及时报送桩基质量认证组认证，并出具认证报告。

凡未经认证的检测报告一律视为无效报告。

三、各类基桩及复合地基的检测方法及取样数量：（一）人工挖孔灌注桩⑴试桩地基基础设计等级为甲级、建筑安全等级为一级或片区工程（3栋以上，含3栋）施工前须进行试桩静载试验，确定单桩竖向抗压承载力特征值。

试桩数量根据工程规模、工程分类、场地地质变化情况确定，同一条件下不少于3根。

⑵工程基桩①地基基础设计等级为甲级、18层以上地基基础设计等级为乙级的工程基桩须100%进行低应变法检测；按每单位工程总桩数的1%且不少于3根进行静载试验；并按每单位工程总桩数的10%且不少于5根桩进行钻芯法检测。

②地基基础设计等级为乙级的7层以上18层以下（含18层）的工程基桩须100%进行低应变法检测；按每期工程总桩数的1%且不少于3根桩进行静载检测；并按每单位工程总桩数的10%且不少于5根桩（总桩数20根以内不少于3根桩）进行钻芯法检测。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

预制桩检测数量规范引言预制桩是建筑工程中常用的一种基础设施，其质量直接影响着整个建筑结构的稳定性和安全性。

为了保证预制桩的质量，必须进行合理的检测和评估。

本文将介绍预制桩检测的数量规范，并列出具体的检测项目和要求。

一、检测项目预制桩的检测项目主要包括但不限于以下几个方面：1.尺寸测量：包括预制桩的长度、直径（或边长）等尺寸的测量。

2.形状偏差：检测预制桩的形状是否符合设计要求，包括直线度、圆度等。

3.外观质量：包括检查预制桩表面是否有明显的裂缝、破损、施工缺陷等。

4.钢筋：对预制桩中的钢筋进行检测，包括钢筋的位置、数量、直径等。

5.混凝土质量：对预制桩的混凝土进行取样检测，包括强度、密实度等。

6.静载试验：在必要的情况下，对预制桩进行静载试验，评估其承载能力。

二、检测数量规范根据工程的规模和要求，预制桩的检测数量可以根据以下几个方面进行规范：1.按比例抽检：根据预制桩的总数量和工程的尺度，按照一定的比例进行抽检。

通常可以根据统计学原理，确定合理的抽样数量，以保证检测结果的可靠性。

2.按工序检测：根据施工的工序，对预制桩进行检测。

比如在预制桩制作完成后进行初验，在安装完成后进行终验。

3.按类型分类：对不同类型的预制桩进行分组，并对每一组进行不同程度的检测。

通常根据预制桩的规格、用途等特点进行分类。

4.按关键位置重点检测：对预制桩的关键位置，如桩顶、桩基等进行重点检测。

这些位置对于整个结构的承载能力有较大的影响，因此需要进行精确的检测。

三、检测要求1.检测标准：预制桩的检测应符合相关的国家标准或行业规范，如GB/T 50315《建筑桩基技术规范》等。

2.检测设备：进行预制桩检测时，应使用合适的检测设备，如测量尺、钢筋探测仪、混凝土试验机等。

检测设备应符合相关的标准，并经过合格的校准和检定。

3.检测方法：根据不同的检测项目，选择合适的检测方法和工具。

例如，使用测量尺进行尺寸测量、使用磁力法进行钢筋检测等。

桩基混凝土试块取样标准1.取样点的选择：取样点应代表桩基的整体情况，在顶部和底部各选取1个样点作为试验样品。

如果桩基高度超过2.5米，每增加2.5米选取1个样点。

2.取样工具：取样工具应符合相关标准要求，包括取样桶、钢钉、橡胶锤等。

取样桶应具备足够的容量和强度，以确保取样的准确性和完整性。

3.取样过程：取样前应将取样桶彻底清洁，并浸泡在清水中。

在取样前，用清水冲洗桩基表面，清除杂物和污物。

然后使用钢钉清除破损的混凝土，以确保取样点的真实性和准确性。

4.取样方法：在每个取样点，用橡胶锤轻轻敲击周围的混凝土，以检查是否有空鼓和松动。

然后，用取样桶从桩基表面采集混凝土样品。

取样桶应垂直于桩基表面插入，并以适当的速度下降至预定深度，然后轻轻抽出。

取样速度应保持均匀，避免过快或过慢导致取样不均匀。

5.取样数量：每个取样点应至少取得2个试块。

如果桩基的高度或直径超过规定的临界尺寸，应按比例增加取样数量。

每个试块应保持同一深度和位置。

6.试块尺寸：试块的尺寸应符合国家相关标准的要求。

通常情况下，试块的尺寸为15 cm × 15 cm × 15 cm。

7.试块贮存和保养：取样后的试块应及时标记，并放置在对流、防潮、防冻的环境中。

首先，试块应保养7天，然后进行试验。

试块的保养条件应符合设计要求和相关标准。

8.试块试验：试块试验应按照相应的国家标准进行。

试验应包括试块的抗压强度、抗折强度、泌水率等性能的检测。

以上是关于桩基混凝土试块取样标准的内容。

按照这些标准进行取样，可以确保桩基混凝土的试验数据准确、可靠，为工程的质量控制提供依据。

关于桩基检测的要求、问题处理、验收条件和程序规定一、桩基检测的一般要求1、试样必须源自受检桩基工程，，并采用见证的形式确定试样。

试样应符合相关检测方法的技术要求2、试验桩的数量级位置由设计按相关规范确定。

3、对桩基的验收检测，试样数量按下列原则确定：①按单位工程计算，为设计提供依据的试样数量不计入验收检测的抽检总数。

（注：即试桩报告不得作为静载正式检测报告）②单位工程相同条件下的桩基作为一个抽检批次③具体的抽检数量遵循各种检测方法的规定4、验收检测的试样位置应在施工完成后随机确定，并应均匀分布。

确定试样位置还应考虑下列因素：①局部地质条件出现异常②设计方认为重要③委托方认为必须选取④施工中有异常注：①静载检测需在桩全部施工完毕后由建设、监理、施工、设计、勘察五方责任主体共同确定，以设计院为主，不得事先指定；②对于抗拔桩和计算有摩擦力的抗压桩，若在挖土之前做承载力检测的，需报设计院出具增加的承载力设计值作为静载检测的依据，以弥补挖土造成的承载力损失5、从桩基施工完毕到开始进行检测的最短间歇时间（1）承载力检测①混凝土灌注桩28天②预制桩：砂土7天、粉土10天、非饱和黏性土15天、饱和黏性土25天、桩端持力层未遇水易软化的风化岩层25天注：若验收检测工期无法满足间歇时间，应在检测报告中注明，对于泥浆护壁灌注桩，宜适当延长时间进行承载力检测，具体由设计院确定（2）完整性检测①当采用低应变或超声波时，受检桩桩身混凝土强度不得低于设计强度的70%或预留立方体试块强度不得低于15MPa②当采用钻芯法时，受检桩的混凝土龄期达到28天或预留立方体强度达到设计强度二、桩基检测的具体要求单位工程针对不同的桩型静载（含抗压、抗拔）需分开检测，其它具体要求如下：1、大直径挖孔灌注桩注：①目前已淘汰HPB235盘圆钢筋，按照新规范设计的均为HPB300及以上，施工时不得采用已淘汰的HPB235盘圆钢筋②由于部分工地低应变和静载同时做，往往做静载检测的桩遗漏了做低应变，切记在做完静载检测后补做低应变检测，保证超声波（或取芯）和低应变检测数量和为桩总数的100%③超声波未做或漏做的，采用钻孔取芯，补足检测比例；检测长度：桩身通长直至持力层表面（测量出沉渣厚度）；检测数量：未做或漏做超声波的桩数量，达到30%，且均不得少于10根的要求④试件为标养，2、预制桩注：①本条仅限于外地（南京地区以外）的预制管桩②由于目前限制管桩做抗拔桩，故本条基本不用，若图纸已审图则可行③若为条基下预制桩，④试件为标养，建议多留置1-2组同养试压试块并在基础或承台混凝土浇筑之前试压；3、沉管灌注桩注：①目前已淘汰HPB235盘圆钢筋，按照新规范设计的均为HPB300及以上，施工时不得采用已淘汰的HPB235盘圆钢筋；②由于沉管灌注桩可靠度较低，建议低应变100%全做；③试件为标养，三、桩基相关问题的处理1、行为问题提前开工的：办理监督注册前已施工完成的部分依据《南京市房屋建筑工程质量监督抽检管理规定》（宁建工字[2009]109号）附件二执行2、资料问题1）工程质量控制资料不完整的或未执行工程质量管理的相关法规、规定、标准及文件的：依据《南京市房屋建筑工程质量监督抽检管理规定》（宁建工字[2009]109号）附件一执行2）完整性检测出现III、IV类桩的，出现III、IV类桩需通知我站，并同报其它责任主体，且该工程需进行100%的完整性检测，建设、监理、施工、设计、勘察单位对出现III、IV类桩的，原因进行分析，并出具专项处理方案，施工单位按方案施工、做好隐蔽验收工作，监理按方案，进行监理并做好旁站记录，处理完毕后再次进行完整性检测，检测合格后和其它桩一并进行桩基验收，涉及到III、IV类桩的原材料需有检测报告，并留置相应试块3）桩基偏位图、偏位表未做，或偏位图、表仅标注偏位超标桩号的，①桩基偏位图、偏位表未做的需补充完整，所有桩均需标注偏位，超标的报设计院处理②某一轴线上单个桩不超标，但轴线上桩多数偏向一个方向，偏移值接近允许最大值的，需由设计院出具处理意见4)混凝土试块强度不合格的：①预制管桩填芯混凝土标养试块强度不合格的，设计院复核②灌注桩混凝土标养试块强度不合格的，抽检桩顶表面芯样5）其它3、现场实体问题1）偏位偏位超标，或某一轴线上单个桩不超标，但轴线上桩多数偏向一个方向的，偏移值接近允许最大值（报设计院处理）2）桩头锚固筋长度不足的（搭接补焊，注：正常情况下单面焊不应≤10d，双面焊不应≤5d）3）锚固筋焊接钢筋规格不一致（补焊钢筋需和原桩头锚固筋规格一致）4）桩头严重不平、桩心低、桩周边混凝土高（凿除周边混凝土，保证桩头基本平整）5）桩头松散混凝土或浮浆未凿除干净（凿除干净）6）桩头突出垫层高度不足（见附图一）（重新开挖垫层到符合要求为止）7）为了突出垫层人为在桩头上浇注一层混凝土夹心层的（去除混凝土夹心层，并保证桩头突出垫层高度，不足的按6）处理。

目录第一节、岩芯取样方案 (2)一、编制依据 (2)二、工程基础及地质概况 (2)三、地基岩石承载力检验取样标准 (3)四、地基岩石承载力检验取样频数及拟定部位 (3)五、岩芯取样 (3)第二节桩基检测方案 (4)一、检测应执行的规范及文件 (4)二、检测数量确认 (5)三、声测管埋置施工要求： (6)第一节、岩芯取样方案一、编制依据一、建筑工程施工质量验收统一标准GB50300-2001二、《建筑地基基础施工质量验收规范GB50202-2002》三、《建筑地基基础设计规范GB50007-2002》四、《建筑桩基技术规范JGJ94-2008》五、《岩土工程勘察规范》GB50021-2001六、《重庆市建筑地基基础设计规范》DB50/5001-1997七、重庆市地方标准《工程地质勘察规范》DB50/5005-1998八、中国重庆市设计院的基础施工图九、重庆南江地质工程勘察院的岩土工程勘查报告二、工程基础及地质概况本工程基础形式采用清底干净的干作业成孔嵌岩桩（ZHx）,桩基础直径分别为1m、1.2m、1.5m。

基础持力层为中风化砂岩,中风化砂岩的饱和单轴抗压强度标准值为16.2MPa,地基承载力特征值为5.34MPa。

基础钢筋采用HPB235及HRB335。

混凝土强度等级：桩基、地梁DLx为C30；地梁DTLx、桩帽C40，隔墙基础C25;垫层用C20。

土层段桩侧应增加水泥砂浆护壁。

刚性角要求：除设计注明外，相邻基础底标高刚性角满足450要求，基础与边坡挡墙刚性角满足450要求。

嵌岩深度要求：桩直径尺寸分别为1000mm、1200mm、1500mm，对应的嵌岩深度分别为2000mm,2400mm,3000mm。

三、地基岩石承载力检验取样标准（见下表）如地基岩石为砂岩，则按第一条标准执行；如地基岩石为泥岩，则按第二条标准执行。

本工程基础持力层为中风化泥岩，故执行第二条标准。

四、地基岩石承载力检验取样频数及拟定部位本工程桩基础数量为134个，按上述规范要求，暂定14个基础坑槽进行岩芯取样检验地基承载力。
