TDSCDMA与WCDMA混合组网网络规划方案TDSCDMA与WCDMA混合组网网络规划方案目前,中国的3g通讯网络即将进入商用化应用阶段,对技术标准的取舍选择也成为移动运营商需要仔细考虑的问题。
wcdma和td-scdma 在技术上各有千秋,从目前的情况来看,不会出现哪种标准“一统江湖”的局面。
至于谁能在3g时代占据更大的市场份额,关键是看哪种技术标准更符合市场需求和竞争的需要。
混合组网原则在进行td-sodma建网时,考虑到现有的wodma预规划,建议采用如下混合组网原则:在3g网络建设初期,td-scdma网络无法进行独立组网形成全国性连续覆盖网络的前提下,建议使用wcdma/td-scdma双模终端,这样既可以充分借用wodma网络,避免覆盖盲区,同时又能保证用户可以很好的享受高端业务的服务;依靠wodma网络规划资源,结合其实际布网情况,利用td-scdma网络做重点局部(密集城区、城区的室外和重点楼层的室内)地区覆盖,实现热点地区的业务需求;由于wcdma 语音业务和数据业务覆盖半径差别很大,不能保持良好的网络拓扑结构,影响网络性能。
td-sodma以补充实现高速数据业务的连续覆盖为规划目标,在大城市的商业区室外保证高速数据业务的连续覆盖;在大城市的办公楼、酒店等商业价值高的楼盘,室内实现高速数据业务的覆盖;网络规划要充分利用资源,在满足网络性能和网络结构的情况下,尽可能结合两种制式的优势,各尽所长,降低建设费用和加快建设速度;td-sodma覆盖边缘选择应尽可能选在话务量较低的区域,边界处wcdma信号要覆盖很好,同时td--sodma覆盖边缘的信号避免出现深衰落;混合组网异系统的切换区域应设置在话务量较低的区域,不是所有地方都可以实现系统间切换,这样可以避免服务质量和系统性能的明显下降。
混合组网互干扰分析540)this.width=540"align=rightvspace=5space="15">1.td-scdma 上行干扰wcdma上行(td-scl)ma比—wodmabs)混合组网的探讨540)this.width=540"align=rightvspace=5space="15">统中进行了呼叫并移动到td-scdma系统的边缘,此时其无线质量变差,共2页:上一页[1]2希望本文TDSCDMA与WCDMA混合组网网络规划方案能帮到你。
TDSCDMA与WCDMA混合组网网络规划方案TD-SCDMA和WCDMA是两种不同的移动通信标准，它们在不同的频段工作，因此可以混合组网，实现更高效的网络管理和优质的服务。
一、混合组网的目的与优点1.提高网络容量混合组网可以利用两种网络的优势，增加网络容量。
WCDMA和TD-SCDMA之间没有兼容性问题，因此可以更好地利用已有的网络资源，提高利用率。
2.覆盖能力强混合组网可以将两种网络的优点最大程度地发挥出来，从而覆盖范围更广，能力更强。
3. 减少网络投资混合组网可以最大程度地利用现有的网络资源，减少投资和建设成本。
这对于一些资金有限的小型运营商来说，具有重要的意义。
4. 提高用户体验混合组网可以为用户提供更加可靠和优质的服务。
TD-SCDMA和WCDMA之间协作效率更高，在移动设备传输的过程中更加可靠，减少了数据延迟和丢失的时候。
二、混合组网网络规划方案1.确定网络需求和规划开始网络规划前，需要考虑运营商现有的网络资源和用户需求，制定适合的网络规划方案。
该规划方案应致力于提高网络覆盖、减少网络延迟，保证网络投资收益的最大化。
2. 建立混合组网之前的调研工作在贯彻混合组网计划之前，还需要完成大量的现场调查和数据收集工作，以确保调节网络拓扑结构和数据库的准确性和全面性。
这项工作需要重视和细致，以避免在后期运营过程中出现问题。
3.建立网络基础设施根据规划方案，在TD-SCDMA和WCDMA运营商商谈并签署合同后，需要先建立基础设施，包括基站、阵列、前置放大器等。
这是混合组网的最基础和首要环节，需要按照标准要求建设，例如站点选址、设施布局、路由设计、无线信号覆盖等方面。
4.基站适配当网络设施建立完成后，需要靠适配TD-SCDMA和WCDMA基站来实现混合网络组网。
适配基站时，首先按照协议要求进行配置，然后对基站的软硬件进行升级和完善。
此外，还需要测试基站，并透过调整参数进行优化和改进。
5. 数据库设计数据库设计方案是整个网络计划的前提，也是最基础的部分。
TD-HSDPA组网浅析摘要随着TD-SCDMA的快速发展，TD-HSDPA 技术日趋成熟，而TD-HSDPA技术的引入对组网有何要求，会对网络带来什么影响，其组网有何特色等问题也越来越引起人们的关注。
本文将从分析TD-SCDMA核心技术特点着手来展现TD-HSDPA组网特色，为合理规划TD-HSDPA 网络提供一些建议和帮助。
TD-SCDMA核心技术之一:TDD时分双工TD-SCDMA在3GPP 标准中称为TDD LCR，其广为人知的智能天线技术、联合检测技术及上行同步技术等关键技术的开发与实现均是基于TDD时分双工的工作方式而深入展开的。
可见TDD 时分双工是TD-SCDMA 相对其它FDD（频分双工）技术而言最具特色的，并且还将对未来TD-SCDMA 标准的演进及系统设计产生持续的影响。
TDD时分双工的概念说起来非常简单，无非就是在通信过程中，上行链路占用某个时隙，而下行链路则占用同一帧结构中的其它时隙，采用不同的时隙来实现双工通信方式，不同于FDD频分双工的上下行链路要占用两个频点，要依靠不同的频率来承载上下行业务。
如图1所示。
显然TDD技术在节省频率资源、灵活调配时隙数量和支持非对称业务等方面具有较大优势，但同时也增加了时隙同步、导频干扰控制等技术细节实现的难度。
鼎桥通信的母公司之一西门子早在上世纪八十年代就开始研究TDD技术，并成功地与CATT 合作开发了业界第一台基于TD-SCDMA技术的基站设备，充分验证了TDD技术标准的可行性，为当前TD-SCDMA技术的蓬勃发展奠定了坚实的基础，同时为TDD 技术的成熟稳定及后续演进指明了方向。
目前正在测试的上行导频偏移，其标准建议就是几年前由西门子提出的。
图1 TDD与FDD的比较图2 TD-HSDPA资源占用分析TD-HSDPA作为3GPP R5(TDD LCR)新增的主要技术，依然采用TDD的内核。
HS-PDSCH的传输时间间隔为5ms，NB调度的HSDPA共享资源为一个TTI内的各下行时隙中的码道。

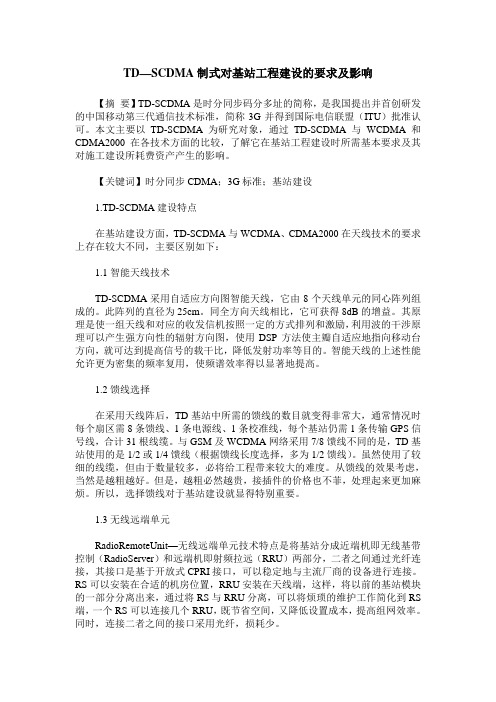

TD—SCDMA制式对基站工程建设的要求及影响【摘要】TD-SCDMA是时分同步码分多址的简称，是我国提出并首创研发的中国移动第三代通信技术标准，简称3G并得到国际电信联盟（ITU）批准认可。
本文主要以TD-SCDMA为研究对象，通过TD-SCDMA与WCDMA和CDMA2000在各技术方面的比较，了解它在基站工程建设时所需基本要求及其对施工建设所耗费资产产生的影响。
【关键词】时分同步CDMA；3G标准；基站建设1.TD-SCDMA建设特点在基站建设方面，TD-SCDMA与WCDMA、CDMA2000在天线技术的要求上存在较大不同，主要区别如下：1.1智能天线技术TD-SCDMA采用自适应方向图智能天线，它由8个天线单元的同心阵列组成的。
此阵列的直径为25cm。
同全方向天线相比，它可获得8dB的增益。
其原理是使一组天线和对应的收发信机按照一定的方式排列和激励，利用波的干涉原理可以产生强方向性的辐射方向图，使用DSP方法使主瓣自适应地指向移动台方向，就可达到提高信号的载干比，降低发射功率等目的。
智能天线的上述性能允许更为密集的频率复用，使频谱效率得以显著地提高。
1.2馈线选择在采用天线阵后，TD基站中所需的馈线的数目就变得非常大，通常情况时每个扇区需8条馈线、1条电源线、1条校准线，每个基站仍需1条传输GPS信号线，合计31根线缆。
与GSM及WCDMA网络采用7/8馈线不同的是，TD基站使用的是1/2或1/4馈线（根据馈线长度选择，多为1/2馈线）。
虽然使用了较细的线缆，但由于数量较多，必将给工程带来较大的难度。
从馈线的效果考虑，当然是越粗越好。
但是，越粗必然越贵，接插件的价格也不菲，处理起来更加麻烦。
所以，选择馈线对于基站建设就显得特别重要。
1.3无线远端单元RadioRemoteUnit—无线远端单元技术特点是将基站分成近端机即无线基带控制（RadioServer）和远端机即射频拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI接口，可以稳定地与主流厂商的设备进行连接。
TD-SCDMA技术对无线网络规划的影响四川通信科研规划设计有限责任公司宋立军王卓余顺勇毛定军凌宗义【摘要】文章通过分析TD-SCDMA系统中与无线网络规划相关的关键技术特点，讨论了TD-SCDMA系统无线网络覆盖、容量规划及同频、异频组网需要研究的问题。
通过合理的无线网络规划，可以有效地保障快速稳定的无线网络建设。
随着预商用实验网的建设和技术的不断进步，TD-SCDMA系统能够更好地立足于未来3G市场。
1 引言TD-SCDMA作为目前我国可能采用的3G标准中唯一的TDD双工方式标准，上下行使用同样的载频无需成对频段，容易获得频率资源，其目标是要建立一个具有高频谱效率和高经济效益的先进移动通信系统。
因此，TD-SCDMA综合了FDMA、TDMA、CDMA和TDD模式下的智能天线、联合检测、动态信道分配等先进技术，期望提供业务和无线资源的最佳适配，提高频率效率0。
然而，TD-SCDMA系统融合了以上多种技术的主要原因在于从最大程度上减少TDD系统本身带来的系统内部干扰(在无线网侧包括基站与基站间，基站与用户间，用户与用户间，用户与基站间的干扰)，采用上述多种先进算法的结果造成TD-SCDMA系统中基站处理算法比较复杂，因此目前系统商用化进程不足，技术上还需要进一步的完善。
根据目前TD-SCDMA实验网络的测试结果，2006年春节前夕，信息产业部正式将TD-SCDMA列为我国通信行业标准，这意味着这一标准技术方案已经成熟，同时，业界传闻已久的3G预商用也有望于春节后开始搭建，可以看出，从国家层面，政府已经坚定了支持TD-SCDMA的决心错误！未找到引用源。
为了保证TD-SCDMA独立组网时无线网络的稳健性，需要根据TD-SCDMA 技术的发展现状，针对其技术本身的关键技术特点分析无线网络规划中必须考虑的问题。
本文通过对TD-SCDMA系统中关键技术特点进行的分析，研究了无线网络规划中关键技术特点与网络覆盖、容量和频率资源等因素的相关性。
WCDMA与TD-SCDMA系统共存时的干扰研究一、WCDMA基站和TD-SCDMA基站频率干扰介绍1.频率干扰原理分析工作于不同频率的系统产生共存干扰是由于两个系统内发射机和接收机特性的不完善造成的。
干扰系统的发射机的对外辐射表现为发射机的ACLR与杂散辐射特性，被干扰系统的接收机的被干扰表现为接收机的ACS与阻塞特性。
这两个因素共同作用的结果可用ACIR来衡量，即干扰系统的发射信号对邻频共存被干扰系统接收机端的干扰可通过ACIR体现。
因此，为有效提高两种系统邻频共存时的系统性能，需要同时改善干扰系统的发射机的发射特性(体现为ACLR)和被干扰系统的接收机的接收特性(体现为ACS)。
2.干扰类型在1920MHz频段，由于TD-SCDMA与WCDMA的上行处于邻频段，因此会存在TD-SCDMA和WCDMA的干扰问题。
可能的干扰情况有WCDMA终端干扰TD-SCDMA基站；WCDMA终端干扰TD-SCDMA终端；TD-SCDMA终端干扰WCDMA基站；TD-SCDMA基站干扰WCDMA基站。
或者根据无线信号的上下行关系，将以上四种干扰情形表示为：WCDMA UL→TD-SCDMA UL；WCDMA UL→TD-SCDMA DL；TD-SCDMA UL→WCDMA UL；TD-SCDMA DL→WCDMA UL。
3.分析方法根据3GPP TR25.942，干扰分析主要有两种方法确定性计算方法和Monte Carlo仿真方法。
(1)确定性计算方法当TD-SCDMA系统基站发射信息，同时在相邻的小区中WCDMA系统基站以临近的频率接收时，就会出现基站之间的干扰。
避免这种干扰的最好的方法是通过网络规划，使得基站之间有足够的耦合损耗。
最小耦合损耗(MCL)=干扰功率-邻道衰减-邻道干扰电平其中：干扰功率为干扰源的发射功率；邻道干扰电平指落入接受频带内的干扰电平功率；邻道衰减指的就是邻道干扰比ACIR。
这种方法只适用于理论上估计和分析，得出的结论不太符合实际系统，但该方法简单高效，容易计算。
本文结合相关研究和试验成果，在深入分析TD-SCDMA技术特点的基础上，总结了TD-SCDMA系统内干扰的5个特点，提出了TD-SCDMA组网容量与覆盖规划中应当注意的若干问题和TD-SCDMA R4与HSDPA、MBMS系统混合组网中互干扰协调方法。
本文认为做好TD-SCDMA无线资源综合管理与调度是抑制系统内同频干扰、提高网络性能和用户感受的主要手段，并给出了若干干扰抑制解决思路。
关键词TD-SCDMA；系统内干扰；容量与覆盖；无线网络规划；无线资源管理1 引言TD-SCDMA技术近年来在社会各界的共同努力下，产业化进程不断加快。
中国移动的 TD-SCDMA网络和业务已进入了大规模建设和发展时期。
本文结合笔者研究和参与试验的实践与思考，对TD-SCDMA无线网络规划优化中的几个技术问题进行了探讨，旨在说明做好TD-SCDMA网络规划不是一蹴而就的，需要厘清关键技术问题，集中、持续地结合实践开展攻关，为TD-SCDMA网络质量的提升以及后续演进技术TD-LTE的发展奠定基础。
2 对TD-SCDMA技术特点的认识TD-SCDMA的技术特点可以概括为：TDD双工方式、智能天线的采用和短码字CDMA技术。
TDD与FDD是通信系统实现双向通信的两种不同方式，各有优缺点[1~3]。
传统观点从降低技术和设备复杂度的角度出发，认为FDD方式适合连续覆盖，TDD 方式仅适合热点且用户低速运动场景的覆盖[1]。
但在频率资源日益紧张、载波带宽不断增加的今天，TDD方式以其具有的双向信道性能互易、频率配置灵活等优势促使业界不断推动相关技术和产业的发展[3,4]。
对于我国这样人均频率资源占有率低下的人口大国，TDD方式更具有特别的战略和现实意义。
但TDD方式在降低终端发射信号峰均比、提升时间效率、复杂环境下保证发射端的信道状态信息 CSIT（channelstateinformation at the transmitter）准确性等方面存在一定的技术挑战[2, 4, 5]。
3G网络规划中TD-SCDMA与WCDMA的互干扰
王柏丁;刘佩松
【期刊名称】《电信工程技术与标准化》
【年(卷),期】2006(19)7
【摘要】3G网络在中国市场商用的决定性时刻已离我们越来越近,但是,主流的三大协议标准由于其技术标准与营运氛围各不相同,势必会带来频率间相互干扰的问题,甚至与现行的CDMA、GSM和PCS网络都会有互干扰问题的出现.文章从数学角度分析了TD-SCDMA与WCDMA在网络规划时的互干扰问题和解决构思.【总页数】3页(P81-83)
【作者】王柏丁;刘佩松
【作者单位】重庆邮电学院,重庆,400065;重庆邮电学院,重庆,400065
【正文语种】中文
【中图分类】TN92
