常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝５单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4、1、２在焊接标注时,焊缝得基本符号必须标注。
４、1、3 对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4、2 辅助符号4、2、1 辅助符号就是表示焊缝表面形状特征得符号,见表2。
表2 辅助符号序号名称示意图符号标注示例说明１平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4、2、2 对焊缝得表面无要求时,则不标注辅助符号。
4、3 补充符号4、３、1 补充符号就是为了补充说明焊缝得某些特征而采用得符号，见表３。
４、3、2 当焊缝具有表3所列特征时，则必须标注相应得补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝,底面有垫板２三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明4、4 尺寸符号４、4、1 常用尺寸符号见表４,表中各尺寸符号,在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度ｃSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d４焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为ｌ焊缝间距为e焊缝段(点）数n ５焊缝长度ｌ６焊缝段（点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为Ｋ相同焊缝处数为N4、4、2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1表1常用基本符号序号角焊缝点焊缝I形焊缝II V形焊缝单边V形焊缝带钝边V形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号421 辅助符号是表示焊缝表面形状特征的符号，见表2表2辅助符号4.2.2 对焊缝的表面无要求时，则不标注辅助符号4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3 4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号4.4.1 常用尺寸符号见表4,表中各尺寸符号，在图样中应标出具体数值443塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
5.1指引线指引线一般由带有箭头的指引线（箭头线）和两条基准线（一条为细实线，另一条为虚线）组成，两条基准线间隔为2b（b为视图轮廓线宽度），见图1。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直细实线基准线虚线基准线（可省略）箭头线（细实线）图1指引线5.1.1 箭头线和焊缝的关系a）焊缝在箭头侧：如图2（a）所示，即箭头线指在焊缝上；b）焊缝在非箭头侧：如图2 （b）所示，即箭头线指在焊缝的背面。
图2带单角焊缝的T型接头5.1.2箭头线的位置a ）箭头线相对焊缝的位置一般无特殊要求，但是在标注形焊缝时，箭头线应指向带有坡口一侧的工件，见图3。
b ）必要时，允许箭头线弯折一次，见图4。
（a）（b）图3箭头线的位置图4弯折的箭头5.2 焊缝在图样上的表示5.2.1 除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝，在图样上表示时，应符合下述规定：a ）可见焊缝纵向可用2b〜2.5b等粗的实线表示（可使用区别于黑色的颜色）见图5（ a）;b ）不可见焊缝纵向可用2b〜2.5b等粗的粗虚线表示，见图5 （b）;c ）焊缝的横截面应按焊缝实际截面形状绘制并涂黑，见图 5 （c）。
焊缝尺寸符号及标注要求：一般要求：基本符号必要时可附带有尺寸符号及数据，尺寸符号主要有：工件厚度（t）；坡口角度（a) ；根部间隙（b）；钝边（p)；焊缝宽度（c)；焊缝段数（n）；焊缝间距（e）；焊角尺寸（K）；熔核直径（d）；坡口深度（H）；焊缝余高（k）；焊缝有效厚度（S）；坡口面角度（β）；根部半径（R）等。
焊缝尺寸符号及数据的标注原则：a、焊缝横截面上的尺寸标在基本符号的左侧；b、焊缝长度方向尺寸标在基本符号的右侧；c、坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；d、相同焊缝数量符号标在尾部；e、当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号；f、当箭头线方向变化时，上述原则不变。
具体标注要求见下图示意：焊缝符号的标注方法：当同一图样上全部焊缝所采用的焊接方法完全相同时，焊缝符号尾部表示焊接方法的代号可省略不注，但必须在技术要求或其他技术文件中注明“全部焊缝均采用……焊”等字样；当大部分焊接方法相同时，也可在技术要求或其他技术文件中注明“除图样中注明的焊接方法外，其余焊缝均采用……焊”等字样。
在焊缝符号中标注交错对称焊缝的尺寸时，允许在基准线上只标注一次。
当断续焊缝、对称断续焊缝和交错断续焊缝的段数无严格要求时，允许省略焊缝段数。
在同一图样中，当若干条焊缝的坡口尺寸和焊缝符号均相同时，可采用集中标注（多条指引线）；当这些焊缝同时在接头中的位置均相同时，也可采用在焊缝符号的尾部加注相同焊缝数量的方法简化标注；但其他型式的焊缝，仍需分别标注。
当同一图样中全部焊缝相同且已用图示法明确表示其位置时，可统一在技术要求中用符号表示或用文字说明，如“全部焊缝为”；当部分焊缝相同时，也可采用同样的方法表示，但剩余焊缝应在图样中明确标注。
当焊缝长度的起始和终止位置明确（已由构件的尺寸确定）时，允许在焊缝符号中省略焊缝长度。
在不致引起误解的情况下，当箭头线指向焊缝，而非箭头侧又无焊缝要求时，允许省略非箭头侧的基准线(虚线)。

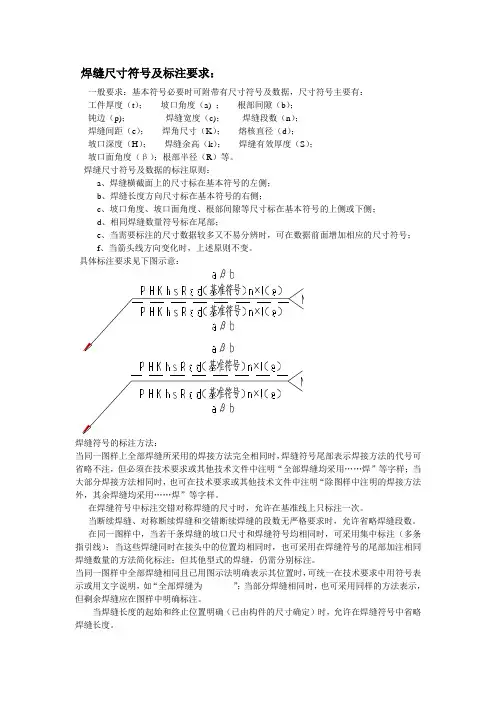

焊缝尺寸符号及标注要求:一般要求：基本符号必要时可附带有尺寸符号及数据，尺寸符号主要有：工件厚度（t ）;坡口角度（a ）； 根部间隙（b ）； 钝边（p ）；焊缝宽度（c ）； 焊缝段数（n ）； 焊缝间距（e ）;焊角尺寸（K ）; 熔核直径（d ）; 坡口深度（H ）; 焊缝余高（k ）; 焊缝有效厚度（S ）;坡口面角度（3 ）;根部半径（R ）等。
焊缝尺寸符号及数据的标注原则：a 、 焊缝横截面上的尺寸标在基本符号的左侧；b 、 焊缝长度方向尺寸标在基本符号的右侧；c 、 坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；d 、 相同焊缝数量符号标在尾部；e 、 当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号f 、 当箭头线方向变化时，上述原则不变。
具体标注要求见下图示意："LiP HKhsRid 〔基唯芹号九焊缝符号的标注方法：当同一图样上全部焊缝所采用的焊接方法完全相同时， 焊缝符号尾部表示焊接方法的代号可省略不注，但必须在技术要求或其他技术文件中注明“全部焊缝均采用 ”焊”等字样；当大部分焊接方法相同时， 也可在技术要求或其他技术文件中注明“除图样中注明的焊接方法 外，其余焊缝均采用”焊”等字样。
在焊缝符号中标注交错对称焊缝的尺寸时，允许在基准线上只标注一次。
当断续焊缝、对称断续焊缝和交错断续焊缝的段数无严格要求时，允许省略焊缝段数。
在同一图样中，当若干条焊缝的坡口尺寸和焊缝符号均相同时，可采用集中标注（多条指引线）；当这些焊缝同时在接头中的位置均相同时，也可采用在焊缝符号的尾部加注相同 焊缝数量的方法简化标注；但其他型式的焊缝，仍需分别标注。
当同一图样中全部焊缝相同且已用图示法明确表示其位置时，可统一在技术要求中用符号表 示或用文字说明，如“全部焊缝为”；当部分焊缝相同时，也可采用同样的方法表示，但剩余焊缝应在图样中明确标注。
当焊缝长度的起始和终止位置明确（已由构件的尺寸确定） 时，允许在焊缝符号中省略 焊缝长度。
常用焊缝符号及其标注方法1.焊缝符号的种类：常用的焊缝符号包括长焊缝、短焊缝、T型焊缝、角焊缝、对接焊缝、对角焊缝、搭接焊缝、角胸焊缝等。
这些焊缝符号通常用于表示不同形状和位置的焊缝。
2.焊缝符号的标注方法：常用的标注方法包括使用箭头、线条和文字来表示焊缝的形状和位置。
具体标注方法如下：(1)长焊缝：使用一根带箭头的直线来表示。
箭头指向焊接的位置，并在箭头上注明焊缝的尺寸。
(2)短焊缝：使用一根带箭头的斜线来表示。
箭头指向焊缝的位置，并在箭头上注明焊缝的尺寸。
(3)T型焊缝：使用一根带箭头的直线和一根竖线组合来表示。
直线表示焊缝的位置和尺寸，竖线表示搭接部分的位置。
(4)角焊缝：使用两根带箭头的直线和一个竖线组合来表示。
两根直线分别表示焊缝的位置和尺寸，竖线表示角焊缝的位置。
(5)对接焊缝：使用两根带箭头的直线和一根横线来表示。
两根直线分别表示焊缝的位置和尺寸，横线表示对接面的位置。
除了上述的基本标注方法外，还可以根据需要进行补充标注，如标明焊缝的深度、符号的大小和比例等。
3.焊缝符号的标尺：为了使焊缝符号能够清晰可见并符合设计要求，通常需要根据工程图纸的比例绘制符号标尺。
标尺可以使用标准尺寸或特定比例来表示焊缝的大小和尺寸。
4.焊缝符号的位置：焊缝符号应该清晰可见，并在工程图纸上与相关标注和尺寸配合使用。
通常，焊缝符号应该位于焊缝的起始端，并在焊缝附近的合适位置进行标注。
总结：在工程设计和制图中，焊缝符号的正确标注是确保焊接质量和工艺正确的重要保证。
通过使用合适的焊缝符号和标注方法，可以准确传达设计要求，指导焊接工作，并提高焊接质量。
因此，对于工程设计人员和焊接工人来说，熟悉常用的焊缝符号及其标注方法是非常重要的。
焊缝符号及标注
1.焊缝基本结构
2.在焊缝结构如图，若腿宽(z) 决定焊缝结构，则应按图17 所示在图纸上用字母(z) 将其标注出来。
按DIN EN 22553规定
3.角焊缝应按下述规定施行焊接：
4.双面角焊缝的厚度a = 0 .35 x 最小钢板厚度;
5.单面角焊缝的厚度a = 0.7 x 最小钢板厚度，但最大不得超过12 mm
注：尺寸(a) 按所连接的最小板厚而定，但不得超过12 mm。
最小板厚> 12 mm 时，应采用半焊透或全焊透焊缝。
——SN200标准
6.焊缝余高
对接焊缝和角焊缝的最大焊缝余高(ü) 根据焊缝质量确定；单边V 形焊缝和双面单边V 形焊缝的半焊透和全焊透焊缝余高(ü) 规定为0 至0.3 x 焊缝高度(s)，而单边U 形焊缝以及梯形焊缝的半焊透和全焊透焊缝余高规定为0 至0.2 x 焊缝高度(s)。
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
对应的旧标准:GB 324-80UDC621.791.05:003.62J 04中华人民共和国国家标准GB 324—88焊缝符号表示法WeIds—symbolic representation on drawings1988—12—10发布1989—07—01实施国家技术监督局发布目次1.主题内容及适用范围2 引用标准3 总则4 符号5 符号在图样上的位置6 焊缝尺寸符号及其标注位置7 符号应用举例(见附录A)附录A符号应用举列（补充件）中华人民共和国国家标准UDC621.791.05:003.62GB 324—88焊缝符号表示法代替GB 324—80 Welds-symbolic representation on drawings国家技术监督局1988-12-10批准1989-07-01实施本标准等效采用国际标准ISO 2553—84《焊缝在图样上的符号表示法》。
1 主题内容及适用范围本标准规定了焊缝符号表示方法。
本标准适用于金属熔化焊及电阻焊。
2 引用标准GB 5l85 金属焊接及钎焊方法在图样上的表示代号3 总则3.1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。
但也可采用技术制图方法表示。
3.2 焊缝符号应明确地表示所要说明的焊缝,而且不使图样增加过多的注解。
3.3 焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的标注方法,按技术制图有关规定。
3.4 为了方便,允许制定专门的说明书或技术条件,用以说明焊缝尺寸和焊接工艺等内容。
必要时也可在焊缝符号中表示这些内容。
4 符号4.1 基本符号基本符号是表示焊缝横截面形状的符号见表1。
4.2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
辅助符号的应用示例见表3。
4.3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
焊缝高度及焊缝符号买卖焊机网快速成为焊接高手--?有捷径?焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(l)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊缝高度【词目】焊缝高度【读音】hàn fèng gāo dù【释义】金属板之间的缝隙，通过焊条在烧焊冷却收缩后，其金属液体在焊缝间填充的总体高度。
