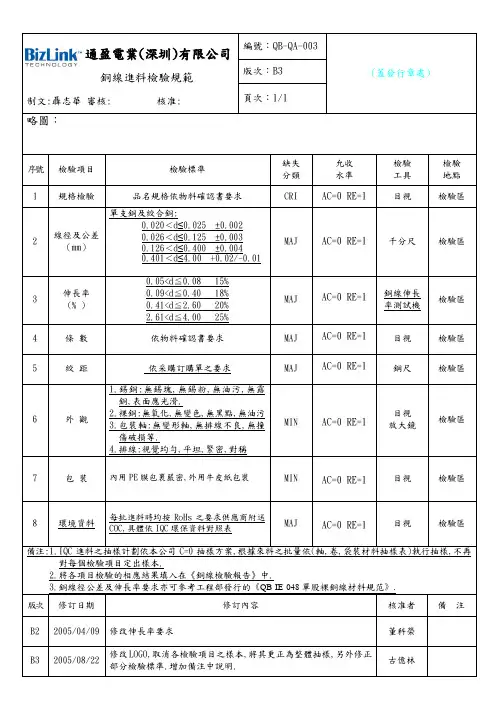

铜线进料检验标准

浙江安通电子科技有限公司企业标准铜材入厂检验规范1范围本标准适用于本公司铜材入厂检验。

2引用标准下列标准所包含的条文，通过本标准中引用而成为本标准的条文。

本标准出版时所示版本均有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

GB/T4423-2007铜及铜合金拉制棒GB/T5121.1 ～ 5121.23铜及铜合金化学分析方法GB/T5231加工铜及铜合金化学成分和产品形状3要求3.1 力学性能检验方法可以以所购铜件生产厂家的质量保证文件(如合格证、质量保证书等 )做为验收依据。

根据需要，也可由本公司或委托检测单位进行“拉伸试验” 、“硬度试验，”进行确认检测、测试。

冷轧板厚度≥0.5mm 板材进行拉伸试验3.2 几何尺寸3.2.1 宽度允差黄铜板的宽度允差为： +0.5mm3.2.2 厚度允差(单位 mm) 0-0.1mm检验方法：每批铜材抽检三卷。

每卷离端部 100mm ，离边 5mm 内不同三点进行测量，如一卷不合格，则判定此批不合格。

3.3 化学成分检验方法：化学成分可以以所购铜件生产厂家的质量保证文件 (如合格证、质量保证书等 )做为验收依据。

根据需要，也可由本公司或委托检测单位进行“化学分析” ，进行确认检测、测试。

3.4 表面质量3.4.1 表面光滑、清洁，不应有裂纹、起皮、气泡、起刺、严重脱锌、压折、夹杂和绿锈。

3.4.2 允许有轻微、局部的，不使板材厚度超过其允许的划伤斑点、凹坑、压入物、皱纹、辊印和修理痕迹等缺陷。

3.4.3 轻微的氧化色、发红、发暗，轻微、局部的油迹、水迹，不作报废。

检验方法：检验员用目视进行检查。

1验收程序1.1合格入库1.1.1铜材进厂，由进货人员填写《入库检验单》并通知质量部进货检验员按本规范定项目逐项检验，结果记录于《铜材进厂检验记录》上。

1.1.2检验合格后，质检员在《入库检验单》上签字，库管员凭质检员签字后的《入库检验单》验收入库，并在《入库检验单》上签字。

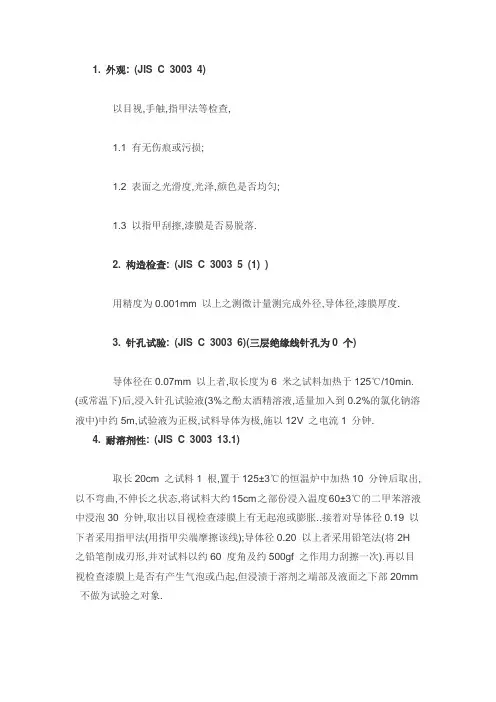

1. 外观: (JIS C 3003 4)以目视,手触,指甲法等检查,1.1 有无伤痕或污损;1.2 表面之光滑度,光泽,颜色是否均匀;1.3 以指甲刮擦,漆膜是否易脱落.2. 构造检查: (JIS C 3003 5 (1) )用精度为0.001mm 以上之测微计量测完成外径,导体径,漆膜厚度.3. 针孔试验: (JIS C 3003 6)(三层绝缘线针孔为0 个)导体径在0.07mm 以上者,取长度为6 米之试料加热于125℃/10min. (或常温下)后,浸入针孔试验液(3%之酚太酒精溶液,适量加入到0.2%的氯化钠溶液中)中约5m,试验液为正极,试料导体为极,施以12V 之电流1 分钟.4. 耐溶剂性: (JIS C 3003 13.1)取长20cm 之试料1 根,置于125±3℃的恒温炉中加热10 分钟后取出,以不弯曲,不伸长之状态,将试料大约15cm之部份浸入温度60±3℃的二甲苯溶液中浸泡30 分钟,取出以目视检查漆膜上有无起泡或膨胀..接着对导体径0.19 以下者采用指甲法(用指甲尖端摩擦该线);导体径0.20 以上者采用铅笔法(将2H 之铅笔削成刃形,并对试料以约60 度角及约500gf 之作用力刮擦一次).再以目视检查漆膜上是否有产生气泡或凸起,但浸渍于溶剂之端部及液面之下部20mm 不做为试验之对象.注:红字部份只针对漆包线,不包括三层绝缘线5. 直焊性: (JIS C 3003 14/16)同一线轴上取试样长约150mm 共3 条,分别将其一端40mm 浸入锡炉(锡条按CNS247 中规定的软焊料Sn50:Pb50)中焊锡,所深入部份应均匀完全上锡(浸渍部份上端10mm 处不做试验之对象),并且不能有碳化之黑屑.6. 导体电阻测试: (漆包线JIS C 3003 17,绝缘线JIS C 3005 4.7.1)用惠登或交流电桥法测定试料之电阻,并算出温度为20℃时线长1Km 之电阴,须符合附表之规定值.(该项试验依据JIS CNS 3003-1984.第19 节内容)计算公式:R(Ω/km)=1 米之电阻*1000*温度系数导体电阴温度数表(标准温度为20℃)7. 伸长率: (JIS C 3003 18)取长约400mm 之试片,在其中央部份做250mm 之标线距离,以305±2 5mm/min 之速率拉伸至断裂,试片在标线之外拉断,该次试验视为无效,连接断裂部份后测量标线间长度,依下列公式算出伸长率:伸长率(%)={连接断裂部份标线间长度(mm) –原标点距离(mm)} ÷原标点距离(mm)8. 绝缘破坏电压; (漆包线JIS C 3003 110,绝缘线JIS C 3005 4.6)漆包线: 同一轴线截取样品3 根(每根长约350mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约120mm;再在每根绞线的两根导体之间施加50Hz 或60Hz 的正弦交流电压,试验电压以大约500 V/S 的速率均匀上升,由此测下破坏电压值,但若破坏发生在5S 以内者,则降低升压速度,使其在5S 以上发生破坏.三层绝缘线: 同一轴线截取样品五根(每根长约400mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约125mm;再在每根绞线的两根导体之间施加50Hz 或60Hz 的正弦交流电压,试验电压以大约500V/S的速率均匀上升,直至样品被击穿,样品被击穿的电压数值须大于12000V.1、美规线漆膜区分美规线C从厚到薄依次是：QUAD > TRIPLE > HEAYY > SINGLE.美规线都是最外层加尼龙（COATING NYLON），习惯上称：QPN、TPN、SPN。

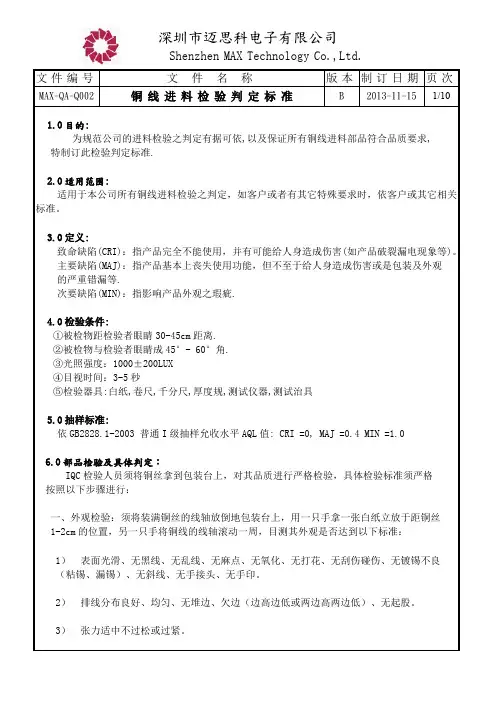

1.目的为了规范采购的原材料检验方式和标准，保证所购入的原材料符合本公司的要求。

2.范围适用于本公司所购原材料的进厂检验。

3.职责3.1货仓部：来料的验收、保存等作业。

3.2 IQC：来料品质判定、标识及处理。

3.3生产部/品质部：来料的终审决定。

4.定义无5.程序5.1检验内容及要求5.1.1铜线采购标准5.1.1.1外观要求：光亮光洁、无氧化斑迹、毛刺及碰伤，包装应有防潮防护措施。

5.1.1.2尺寸要求：外径符合要求，采用千分尺进行检验。

圆铜线的直径及公差应满足下表要求。

5.1.1.3性能要求：质地均匀，纯度高，无空心现象。

5.1.1.4伸长率应满足下表要求5.1.1.5电阻率要求：电阻率ρ20℃≤0.017241Ω·mm2/m；计算时，20℃时的铜线物理参数应取以下数值：密度8.89g/cm3,线膨胀系数为0.000017/℃，温度系数为0.00393/℃。

5.1.1.6包装：有产品合格证、并标明生产厂家、型号规格、重量、名称、生产日期。

5.1.1.7贮存期：半年。

5.1.2绝缘漆5.1.2.1绝缘漆采购标准5.1.2.1外观要求：颜色均匀透明的液体，无机械杂质和不溶解粒子。

采取目测方式进行检验，按《抽样计划》检验。

5.1.2.2粘度：；聚氨酯漆（40±1℃；4号粘度杯）；20 ~ 60s；5.1.2.3包装：装绝缘漆的容器应洁净、无锈迹不得有泄漏现象。

采取目测方式进行检验，按《抽样计划》检验。

5.1.2.4合格证：有产品合格证，标明批号、生产厂家、名称、型号、重量、生产日期。

5.1.2.5贮存期：一年。

5.1.3自粘漆采购标准：5.1.3.1外观要求：颜色均匀透明的液体，无机械杂质和不溶解粒子。

采取目测方式进行检验，按《抽样计划》检验。

5.1.3.2粘度：醇溶自粘漆（40±1℃；4号粘度杯）；20 ~ 120s热熔自粘漆（40±1℃；4号粘度杯）；20 ~ 120s5.1.3.3包装：装绝缘漆的容器应洁净、无锈迹不得有泄漏现象。

文件类别作业指导书铜线进料检验标准版本A/0文件编号RS-ZD-073文件阶层三阶页次 1 OF 2 1．目的:为加强对供货商的管理, 确保原物料品质符合公司产品要求.2．适用范围:本公司所有订购之软铜线3. 权责品管课负责本规定制订、修改与查核及按本规定执行相关检验.4. 抽样依据: 抽样检验规范5. 抽样单位: 轴6. 检验内容检验项目检验标准检验方式检验工具备注品名规格依订购单/附件目视/量测千分卡尺取1-2M测量5个点求其平均值(首端1M除外)数量依订购单目视-- -- 外观连续光滑/无斑点/无氧化目视-- -- 排位平整目视-- --伸长率AD:18%以上/TD:15%以上量测伸长率测试仪测试时取2-3轴每轴取2M(首端1M除外)电阻率裸铜:0.017241目视--检测数据由供应商提供(显示于出货检验报告内)镀锡铜0.05≤d≤0.09/0.01851Ω.mm2/m0.09≤d≤0.250/0.01851Ω.mm2/m0.250≤d≤0.50/0.01793Ω.mm2/m标示正确清晰目视-- -- 环物Pb<90ppm/Cd<5ppm/Hg<2ppm/Cr+6<2ppm 目视ICP 核对供应商SGS编制日期修订日期生效日期编制/修订审核核准文件类别作业指导书铜线进料检验标准版本A/0文件编号RS-ZD-073文件阶层三阶页次 2 OF 2附件:序号铜线规格公差备注01 0.080 (+0.002/-0.003)02 0.100 (+0.002/-0.003)03 0.120 (+0.002/-0.003)04 0.127 (+0.002/-0.003)05 0.140 (+0.002/-0.003)06 0.150 (+0.002/-0.003)07 0.155 (+0.002/-0.001)08 0.160 (+0.002/-0.001)09 0.178 (+0.002/-0.001)10 0.190 ±0.00211 0.200 ±0.00212 0.254 ±0.00213 0.320 ±0.00214 0.404 ±0.00315 0.511 ±0.00316 0.643 ±0.00517 0.813 ±0.00618 1.024 ±0.01019 1.290 ±0.01020 1.630 ±0.010说明: 临时增加的规格或客户特殊需求的以工程联络单、采购单上的标准为准.编制日期修订日期生效日期2编制/修订审核核准。

18#铜线检测标准以纯铜或铜合金制成各种形状包括棒、线、板、带、条、管、箔等统称铜材。

铜材的加工有轧制、挤制及拉制等方法，铜材中板材和条材有热轧的和冷轧的；而带材和箔材都是冷轧的；管材和棒材则分为挤制品和拉制品；线材都是拉制的。

铜材按照成分可分为：黄铜：是由铜和锌所组成的合金白铜：是铜和镍的合金青铜：是铜和除了锌和镍以外的元素形成的合金，主要有锡青铜，铝青铜等紫铜：是铜含量很高的铜，其它杂质总含量在1%以下。

红铜：即纯铜，又名紫铜，纯铜密度为8.96，熔点为1083℃。

具有很好的导电性和导热性，塑性极好，易于热压和冷压力加工，大量用于制造电线、电缆、电刷、电火花专用电蚀铜等要求导电性良好的产品。

一、检测相关铜材有铜板，铜棒，铜管，铜带，铜线，铜排等铜材料。

1.铜棒是有色金属加工棒材的一种，具有较好的加工性能，高导电性能。

主要分为黄铜棒(铜锌合金，较便宜)，紫铜棒(较高的铜含量)。

铜棒分类:铝青铜棒，锡青铜棒，硅青铜棒，铍青铜板，黄铜板，白铜板，紫铜板，红铜板，钨铜板，无氧铜板，各材质铜板。

常用牌号:H59、HPb59-1、HPb59-3、H62、H65、H68、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

通用规格:直径:φ1.0-200mm、长度:2500-6000mm。

2.铜管又称紫铜管。

有色金属管的一种，是压制的和拉制的无缝管。

铜管具备坚固、耐腐蚀的特性，而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的首选。

铜管是最佳供水管道。

常用牌号:H62、H65、H68、H63、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

通用规格:壁厚:0.1-100mm，外径:1-600mm。

3.铜带是一种金属元件，产品规格有0.1~3×50~250mm各种状态铜带产品，主要用于生产电器元件、灯头、电池帽、钮扣、密封件、接插件，主要用作导电、导热、耐蚀器材。
