塑胶外壳来料检验标准

塑胶壳检验规范-CAL-FENGHAI.-(YICAI)-Company One1塑胶壳检验规范1.目的:使进料检验员依此规范进行塑胶壳之进料检验,以确保所购塑胶壳质量符合本公司要求。

2.范围:凡经本公司开发部设计、承认、由采购单位对外购入之各种塑胶壳适用之。

3.定义::缺陷分类：严重缺陷—CR DEFECT: 物料存在有尖点、利边、漏电、等凡是有影响或危及使用者生命安全的缺陷。

主要缺陷—MAJ DEFECT: 物料主要性能指标不合格，导致物料本身失去功能成不能使用的缺陷。

次要缺陷—MIN DEFECT: 该缺点或不符合项目不致影响材料本身功能或易于排除者。

:缺陷术语:1)异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2)气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。

3)塌坑/缩水：由于材料收缩，使产品局部整体表面下陷。

4)熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。

5)缺料：产品某个部位不饱满。

6)白印：由于内应力，在产品表面产生与本色不同的白色痕迹。

7)批锋：由于种种原因，产品非结构部分产生多余的料8)封堵：应该通透的地方由于滋边造成不通。

9)断裂：塑料理局部断开后的缺陷。

10)拉毛：因摩擦而产生的细皮，附在塑料表面的现象。

11)油丝：油痕,油污(包括脱模式剂)在产品表面留下的痕迹,使该部位发亮,并带有流动样。

4. 检验方式与标准:检验条件：检验环境：将待验物品置于400-1000Lux光源下；检验距离：产品距两眼30-45cm；检验角度：产品与水平面呈45度角；检验速度: 10mm2/Sec；检验项目、方法标准、缺陷分类一览表:5.相关记录表格:《收货验收单》;《每周进料检验统计表》;。

塑胶件来料检验标准一、目的:为了加强塑胶件来料检验工作力度,减少因塑胶件来料问题而引起的生产不便和质量隐患。

二、范围：适用于本公司所有塑胶件的来料检验。

（D1008-；D1026-）三、抽样方案：GB2828-2003 正常检验一次检验Ⅱ级水平，重缺陷（MA）AQL0.65，轻缺陷（MI）AQL1.5。

四、缺陷分类：（一）重缺陷MA：严重影响整机外观及其他重要特性，造成生产操作不能完成且生产线无法修复使用。

（二）轻缺陷MI：影响整机外观及其他特性，造成生产操作不便但生产线能修复使用。

五、检验环境：（一）温度：15°～35°（二）相对湿度：45%～75%（三）亮度：500lux以上七、操作方法与步骤：（一）检查有无来料物料标签，物料标号、日期及厂家名称有无缺漏或错；（二）检查包装箱有无破损,表面有无污垢；（三）检查有无混装物料；（四）在垫有珍珠棉的平台上方1M处物料自由跌落检查物料有无开裂破损；（五）对比封样检测物料的硬度，重量与封样是否一致；（六）60CM距离正对物料左右45°上下15°检查物料有无色差，划伤，破裂等缺陷；（七）60CM距离正对物料左右45°上下15°检查物料表面有无缩水纹，疤痕，拉白；检查表面是否平整，有无变形现象；（八）对比封样检查物料丝印有无印错位置是否正确，60CM距离目测丝印有无模糊；（九）用透明胶纸贴在塑胶件表面,用力将胶纸撕起，检查表面有无脱漆；如有掉漆测量掉漆面积；（十）检测物料外观尺寸是否与图纸要求一致，是否在图纸要求的公差范围内；检查孔径孔位；（十一）用相应的组装件组装，在60CM处目测是否有明显间隙；（十二）对上面的检查项目做好记录，填写来料检验报告，判定合格与否；并填写IQC检验单。

八、引用标准：8.1 GB2828-2003 逐批检查计数抽样程序及抽样表8.2 GB98384-88 跌落实验标准。

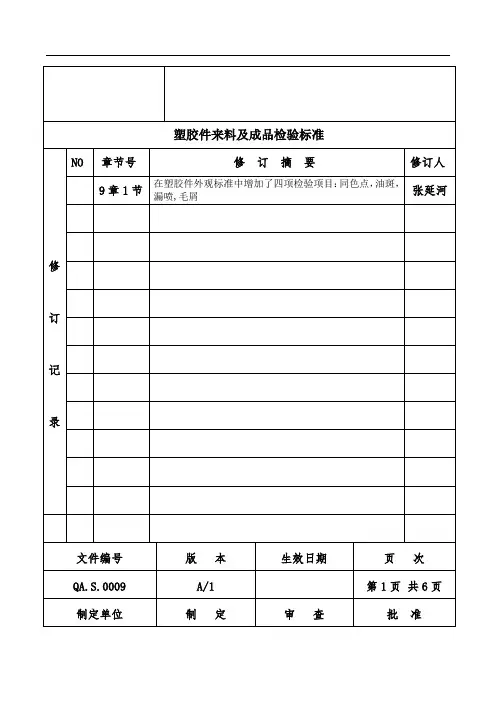

品质部塑胶件来料及成品检验标准1、制定目的规范和指导本公司品质部IQC 塑胶件来料检验作业、确保经品质部检验之产品符合产品质量要求。

2、适用范围：适合所有供应商塑胶件来料检验。

3、职 责3.1本标准必须经由培训合格之检验人员执行。

3.2检验中如有疑问及争执，须由品质工程师协调处理。

3.3若出现本标准中未涉及的项目，应立即通知品质工程师修改或解释本标准。

4、检验依据及引用文件：4.1 GB/T 2828.1-2003计数抽样检验程序第一部分：按接收质量限（AQL ）检索的逐批检验抽样计划 4.2《零部件确认书》、《塑胶件检验作业指导书》及样品。

4.3《产品验证控制程序》，《不合格品管理程序》 5、外观区域划分AA 面：作为电池壳体同时又作为电池盖暴露在客户产品的外表面，直接影响客户产品外观的表面。

（例如：南通友联、中海达、联迪703胶壳）。

如下图例：A 面：指电池正面（即在使用过程中能直接看到的表面）。

如下图例：B 面：指电池的四个侧面，不在直视范围，需将物品偏转45º～90º才能看到的部分。

C 面：指电池底面，需将物品偏转90º～180º才能看到的部分；（说明：A 面与C 面是相对而言的，有时可互换，须根据产品结构特点而定）．如下图例：B 面B 面B 面B 面B 面B 面B 面B 面B 面B 面B 面B 面AA 面亦为A 面AA 面亦为A 面 AA 面亦为A 面D 面：胶壳的内表面,, 如下图例：6、检验条件6.1 在自然光或光照度在300~500 lux 的近似自然光下。

6.2 检验者的视力或矫正视力不低于1.0，被检查表面和人眼视线呈45°角（参见下图）AA 面 A 、C 面 B 面 D 面 检查时间(秒) 10 10 10 10 检查距离(mm) 300 300 300 300 是否旋转旋转旋转旋转旋转7、抽样计划：7.1外观：按MIL-STD-105E Ⅱ级抽样；当来料数在1~50PCS 全检。

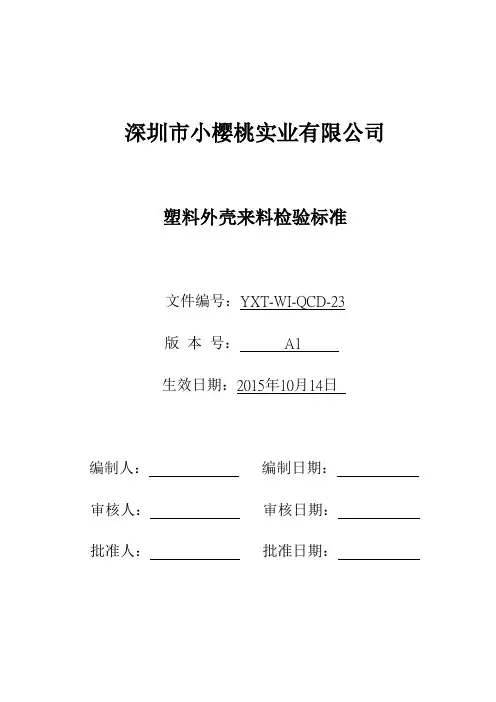

深圳市小樱桃实业有限公司塑料外壳来料检验标准文件编号：YXT-WI-QCD-23版本号：A1生效日期：2015年10月14日编制人：编制日期：审核人：审核日期：批准人：批准日期：文件修订目录表次序原版本新版本文件修改栏修订人生效日期1 A0 第一版本发放（ISO9001:2008版）郭华2014年5月15日2 A0 A1 更改测试项目4.4 黄瀚明2015年10月14日部门评审/发放管理栏：☐行政人事部☐业务部☐采购部☐生产部☐开发部☐品质部☐工程部☐财务部☐计划部☐仓库1. 目的本文件针对来料提供检验标准及判定依据，并为保证最终来料的外壳符合本公司品质要求和客户需求。

2. 适用范围适用于本公司生产使用的塑胶来料。

3. 定义3.1 界面定义3.1.1 A 面：产品放置于桌面眼睛直接可以目视的面，一般为产品的正上面和LED 面 3.1.2 B 面：客户稍微3.2 缺陷定义3.2.1 异色点：出现与整体颜色不同的点状物，多出现白点、黑点、褐色点。

3.2.2 缩水：表面凹痕，常见于胶位厚的地方。

是由于射出压力胶量不足，射胶时间不够 ，模温过高所致3.2.3 气泡：制成品内中气影：塑胶件表面有雾状痕迹。

常出现在水口附近。

是由于压力小或速度快所造成。

空有空气。

夹气、排气不良所造成的3.2.4 多胶：塑胶件局部多一些胶，凸起。

是由于模具某处少一点、有凹陷或断针、爆裂所致。

3.2.5 变形：所啤的塑胶件平面不平或与所配的部件相装配不合适，常常是由于啤得太快，注塑速度太快、冷却时间太短所造成，或是啤工取下啤件时用力方向不当所致，或模具故障。

3.2.6 顶白 ，塑胶成品被顶出磨具造成的泛白或变形，通常发生在顶出梢的另一面4. 检验方法及条件4.1 准备工作：A 面A 面B 面B 面D 面C 面4.1.1.检验前戴好棉质手套；4.1.2.准备样品、承认书（IQC）、工作文件、DCN和相关工程资料；4.1.3.准备好不良标识的贴纸及检验记录表；4.1.4.准备好检验工具、。

能够更好的管控塑胶件来料的品质，使来料检验有章可循，确认来料品质满足生产要求。

合用于本公司所有塑胶产品的来料检验。

IQC 检验员按作业指导对塑胶件进行检验，并保证其准确性。

4.1 浅划痕：指没有明显刮手感觉，但 35cm 视距可见的线状凹痕。

4.2 深划痕：指有明显刮手感觉的线状凹痕。

4.3 缩水：塑料冷却时变形在表面形成的凹陷。

4.4 披锋：指在分型、滑块、镶件缝、顶针孔等处溢出的多余胶料。

4.5 水口高度：胶件外表面的水口，残存相对于其周边的凸出高度。

4.6 亏料：走料不足，使制件形状不完整。

4.7 边缘缺损：指构件的所有可见结构的边沿/棱角被损坏。

(含加工损伤)4.8 变形：指由于模具设计不合理、塑料类型不适当、注塑条件设定不适当、包装方式不当等造成制品与所需结构的偏差。

4.9 银纹：指胶件表面因受气体溢出干扰而形成的在光照下呈银色的泡点痕迹。

4.10 脱皮：指胶料表面起皮或者分层。

4.11 烧焦：指局部温度过高而燃烧，在表面留下的发黄或者碳化痕迹。

4.12 气纹：因气体干扰而使胶件表面形成的一种雾状发暗痕迹。

4.13 流纹：因冷料被挤入，在胶件表面形成的雾色或者亮色的波纹。

4.14 杂色点：指不可擦除的明显不同于要求色的点状混色、污点等；分黑点与不全黑点两类。

a.黑点：指黑色的杂色点。

b.不全黑点：非黑色的及不彻底是黑色的杂色点的总称。

4.15 脏污：指灰尘、油迹、污水等 35cm 可见的外来污染物。

4.15 装配缝隙；除了设计时规定的缝隙外，由两部组件装配所造成的缝隙。

4.16 色差：来料与所签色板样品偏差超出允许值5.1 光照强度： 860-1300LU*。

5.2 目视距离:30-40CM5.3 目视角度:45 度5.4 目视时间:5 秒内6 ．1 严重缺失: 对产品的使用者会会造成人身安全的缺点； (不允许有)对本公司来料检查中规格不符合要求。

6．2 主要缺失: 产品对机能动作组装有影响,影响生产工艺或者严重影响外观装饰的缺点.6 ．3 次要缺失: 产品为缩水、银纹、料痕、色差等轻微影响外观装饰的缺点.按照 MIL-STD-105E Ⅱ抽样标准:A：严重缺陷(CR = 0)、B：重要缺陷(MAJ = 0.65)、C：轻微缺陷(MIN = 1.0)检验项目对送货单 / 报检单包标识装检验检验内容方式目测检查来料单上的规格型号与实物是否相符。

1.1 目的
为产品的设计选材，供应商选择及材料的检验测试提供标准依据。

1.2 适用范围
适用于塑胶壳体强度以及表面工艺的可靠性测试，包括试产手机设计验证，材料变更样品验证以及量产来料检验测试中的塑胶壳体，
1.3 测试说明
本测试的内容，主要针对常规材料的通用测试标准，如遇到新的工艺需涉及标准变更，以新工艺所定的标准为测试依据。

1.4 测试内容
从室温以不大于1C/MIN速度变到 4 0°C，
RH:933%，保持1H；再以不大于1C/MIN速
度变到-10°C，保持1H；循环13次，循环期
满，回温2H后检查外观无明显变形、变色、
起泡等不良现象。

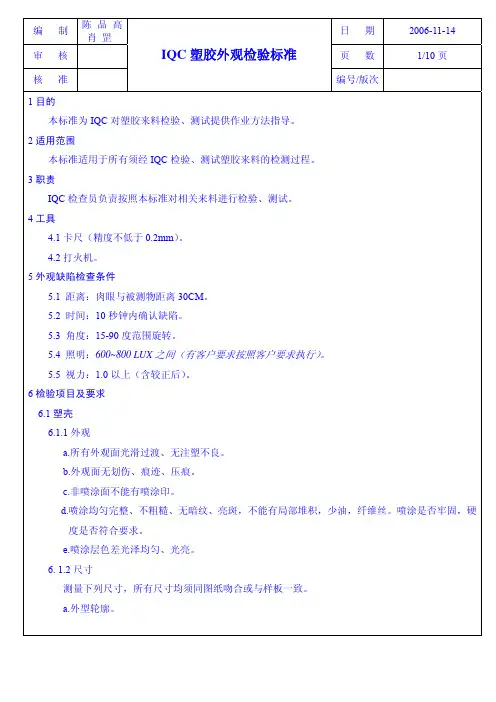

塑胶件检验标准1目的本标准为IQC对塑胶（包括五金件）来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶（包括五金件）来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具4.1卡尺（精度不低于0.2mm）。

4.2打火机。

5外观缺陷检查条件5.1 距离：肉眼与被测物距离30CM。

5.2 时间：10秒钟内确认缺陷。

5.3 角度：15-90度范围旋转。

5.4 照明：60W日光灯下。

5.5 视力：1.0以上（含较正后）。

6检验项目及要求6.1塑壳6.1.1外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。

喷涂是否牢固，硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 1.2尺寸测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.特殊点位置及规格（超声线）。

6.1.3材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验（需在确保安全的条件下进行）。

6.1.4试装配a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。

6.2五金件6.2.1尺寸测量五金的尺寸，须与样品或BOM一致。

6.2.2外观目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。

7检验方法7.1外观使用目测法检查被检品的外观。

7.2尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面：塑壳壳面；B面：塑壳底面。

9等级分类A级：公司所生产原配、原装产品的塑壳和五金来料；B级：公司所生产自有品牌或类似产品塑壳和五金来料；C级：以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定10.1检验办法塑胶（包括五金件）来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

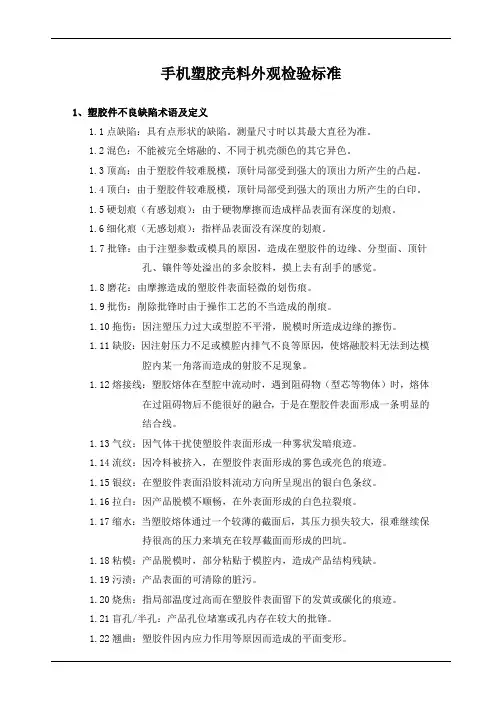

手机塑胶壳料外观检验标准1、塑胶件不良缺陷术语及定义1.1点缺陷：具有点形状的缺陷。

测量尺寸时以其最大直径为准。

1.2混色：不能被完全熔融的、不同于机壳颜色的其它异色。

1.3顶高：由于塑胶件较难脱模，顶针局部受到强大的顶出力所产生的凸起。

1.4顶白：由于塑胶件较难脱模，顶针局部受到强大的顶出力所产生的白印。

1.5硬划痕（有感划痕）：由于硬物摩擦而造成样品表面有深度的划痕。

1.6细化痕（无感划痕）：指样品表面没有深度的划痕。

1.7批锋：由于注塑参数或模具的原因，造成在塑胶件的边缘、分型面、顶针孔、镶件等处溢出的多余胶料，摸上去有刮手的感觉。

1.8磨花：由摩擦造成的塑胶件表面轻微的划伤痕。

1.9批伤：削除批锋时由于操作工艺的不当造成的削痕。

1.10拖伤：因注塑压力过大或型腔不平滑，脱模时所造成边缘的擦伤。

1.11缺胶：因注射压力不足或模腔内排气不良等原因，使熔融胶料无法到达模腔内某一角落而造成的射胶不足现象。

1.12熔接线：塑胶熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在过阻碍物后不能很好的融合，于是在塑胶件表面形成一条明显的结合线。

1.13气纹：因气体干扰使塑胶件表面形成一种雾状发暗痕迹。

1.14流纹：因冷料被挤入，在塑胶件表面形成的雾色或亮色的痕迹。

1.15银纹：在塑胶件表面沿胶料流动方向所呈现出的银白色条纹。

1.16拉白：因产品脱模不顺畅，在外表面形成的白色拉裂痕。

1.17缩水：当塑胶熔体通过一个较薄的截面后，其压力损失较大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

1.18粘模：产品脱模时，部分粘贴于模腔内，造成产品结构残缺。

1.19污渍：产品表面的可清除的脏污。

1.20烧焦：指局部温度过高而在塑胶件表面留下的发黄或碳化的痕迹。

1.21盲孔/半孔：产品孔位堵塞或孔内存在较大的批锋。

1.22翘曲：塑胶件因内应力作用等原因而造成的平面变形。

1.23色差：产品表面呈现出与封样件的颜色差异或同一套外壳之间呈现出的颜色差异，称为色差。

☆测试对象：UV、PU、橡胶漆、金属漆、电镀件、镜片、印刷产品、金属装饰件。

☆测试环境：35° C☆测试设备：盐雾实验机☆实验措施：溶液含量：5%旳氯化钠溶液。

将产品用绳子悬挂起来放在实验箱内，让实验水雾能均匀旳喷射到产品旳被测表面。

实验时间为48个小时，实验过程中产品不得被半途取出，如果急需取出测试，要严格记录测试时间，该实验需向后延迟相似时间。

取出产品，常温下放置48小时进行干燥，并对其进行外观检查。

☆检查原则：手机外壳表面及装饰件无明显腐蚀等异常现象为合格。

6.6.6温度冲击测试（Thermal shock）☆测试环境：低温箱：-30° C ；高温箱：+70° C。

☆测试设备：冷热冲击实验箱☆实验措施：将产品放置于高温箱内持续30分钟后，在15秒内迅速移入低温箱并持续30分钟，循环32次。

实验结束后将产品从温度冲击箱中取出，并恢复2小时后进行外观检查。

☆检查原则：产品测试表面无起皮、起泡、裂纹和脱落等异常现象为合格。

6.6.7湿热测试（Humidity Test）☆测试环境：+60° C ，90%RH。

☆实验设备：恒温恒湿箱☆实验措施：将产品旳测试表面朝上放置在温度实验箱内旳架子上，持续48个小时之后取出，常温下放置4小时后，然后进行外观、检查。

☆检查原则：产品测试表面无起皮、起泡、裂纹和脱落等异常现象为合格6.8.对供应商提出旳报告和样品规定6.8.1 1模全尺寸检测报告 (附样品) ；6.8.2 5模重点尺寸检测报告 (附样品) ；6.8.3 外观检查与实验报告 (附样品) ；6.8.4 实验、封样用样品：15模6.8.5 可靠性实验报告6.8.6 包装方式6.8.7 材质证明6.8.8 认定报告（Qualify）6.8.9 出货质量原则7. 附件无。

一、目旳1.为规范操作，以便IQC检料有据可依，物料检查有原则参照所制定。

.二、范畴合用于我司所有旳数码产品来料、成品旳检查。

三、职责1、IQC员对来料进行检查、鉴定、标记、记录。

2、IQC组长对异常状况旳鉴定、分析、反馈。

3、品质主管、IQC组长、QC组长对不良品旳鉴定、分析、协同采购规定供应商改善，提高产品品质。

四、抽样计划按GB2828-计数抽样程序及抽样表，外观抽样根据MIL-STD-105E 一般Ⅱ级随机抽样AQL ：CR=0MAJOR: 0.4MINOR: 1.0五、规范内容:5.1缺陷分类5.1.1严重缺陷(CRITICAC 简为CR)会导致使用人员或财产受到伤害、违背法律法规、产品完全失去应有能力，会严重伤害到公司旳信誉.属安全面旳缺陷。

5.1.2重要缺陷(MAJOR 简为MA)产品失去商品价值或功能不全，及外观不良严重影响使用者感受，及也许导至客户退货或投诉；5.1.3次要缺陷(MINOR 简为MI)不会减少产品旳使用效果、只是存在外观方面旳轻微缺陷。

.5.2检查条件及参数5.2.1检查环境：700～900Lux灯光下（二支30W日光灯照明）5.2.2检查角度：机体与水平桌面成45度视角。

5.2.3检查距离：人眼与被检测物业25～35cm，灯与被测物旳距离为0.5～1.5m检查时间：各面目视检查时间约为3秒针5.3外观检查面设定：外观检查面设定为ABCD四个面5.3.1：A面：消费者常常看到旳面，一般为产品旳正面或顶部分5.3.2：B面：一般为产品旳左右两侧面5.3.3：C面：一般为产品旳底部或背部5.3..4：D面：一般为产品旳内部5.4代号H—变形度（mm）W—宽度（mm）S—制件表面积（mm2）ø—缺陷直径（mm）L—长度（mm）D—间距（mm）C面（塑材）L≤5mm , D≥50mm,允收≤2条。

W > 0.10mm 不允收明显手感不良不允收点状缺陷异色点杂点凹点0 .2mm≤ø≤0.25mmD≥30mmA面可允收N≤2（4.3寸机型如下限度原则）目测，菲林尺0 .25mm≤ø≤0.35mm D≥30mmA面不允收B面可允收N≤2C面可允收N≤3检查项目检查内容缺陷定义允收原则检查措施及工具外观其他不良缩水，变形不允收；（注：部份不可抗拒变形，如模具自身因素，具体以产品部签样品为根据）目测脏污①点状可擦拭允收；片状脏污小于材料旳1/5区域，且不良数量低于5%；②不可擦拭，不允收；间隙缝隙≤0.2mm（同根据产品定义）塞规断差同材质（塑材对塑材）≤0.15mm菲林尺不同材质（塑材对五金）≤0.25mm毛屑①同色： L ≤1.0 mm W ≤ 0.05mm②异色，参照点状不良原则卡尺，菲林尺批锋突出部份≤0.15mm 不影响装配或外观破损不允收，边沿破损缺口，可允收≤0.2mm，D≥50mm，N≤2菲林尺其他：以上外观不良现象在D面不影响构造，装配可接受功能5寸及小于5寸下显示屏TP点状不良中央（A见左图）1/4处可允收ø≤0.1mm旳点状不良(亮点，白点)N≤1PCS目视菲林尺B其他：暂无。

塑料件来料检验标准塑料件来料检验是生产过程中非常重要的环节，其质量直接关系到产品的质量和性能。

为了确保塑料件来料的质量符合要求，我们制定了以下的来料检验标准。

一、外观检验。

1.1 外观质量。

外观应无裂纹、气泡、烧伤、变色、变形等缺陷，应光滑、均匀、无明显的毛刺和划痕。

1.2 尺寸检验。

尺寸应符合设计要求，尺寸偏差应在允许范围内。

二、物理性能检验。

2.1 强度检验。

应进行拉伸、弯曲等强度测试，确保其强度符合要求。

2.2 硬度检验。

硬度应符合设计要求，表面不得有明显的软化和变形。

三、化学性能检验。

3.1 耐腐蚀性检验。

应进行酸碱腐蚀试验，确保塑料件具有良好的耐腐蚀性。

3.2 耐热性检验。

应进行高温试验，确保塑料件在一定温度范围内不发生软化和变形。

四、其他检验。

4.1 包装检验。

包装应完整、无损坏，符合运输要求。

4.2 标识检验。

应检查标识是否齐全、清晰、准确。

通过以上的来料检验标准，我们可以有效地确保塑料件来料的质量，从而保证产品的质量和性能。

同时，我们也要求供应商严格按照这些标准进行生产和检验，确保供货的塑料件符合我们的要求。

在实际操作中，我们还要不断总结经验，不断完善来料检验标准，以适应市场和产品的需求变化。

只有不断提高来料检验的标准和质量，才能更好地保证产品质量，提高客户满意度，从而赢得市场竞争优势。

在制定和执行来料检验标准的过程中，我们还要注重与供应商的沟通和合作，建立良好的合作关系，共同推动来料质量的提升。

同时，我们也要加强内部培训，提高员工的质量意识和技术水平，确保来料检验工作的顺利进行。

总之，塑料件来料检验是非常重要的环节，我们要严格执行标准，不断完善和提高来料检验的质量，从而为产品质量和客户满意度提供有力保障。

希望全公司员工都能认真执行来料检验标准，共同努力，为公司的发展贡献力量。
