桑塔纳2000 AJR电控发动机传感器与执行器的检测
赵宝平
【期刊名称】《汽车维修》
【年(卷),期】2015(000)002
【总页数】3页(P45-47)
【作者】赵宝平
【作者单位】
【正文语种】中文
【相关文献】
1.桑塔纳2000 AJR电控发动机传感器与执行器的检测 [J], 赵宝平;宗华
2.桑塔纳2000AJR电控发动机燃油供给及点火系统高压回路故障快速诊断 [J], 赵宝平;袁静春;孙大亮
3.桑塔纳2000 AJR电控发动机传感器与执行器的检测 [J], 赵宝平
4.桑塔纳2000 AJR电控发动机传感器与执行器的检测 [J], 赵宝平
5.桑塔纳2000 AJR电控发动机传感器与执行器的检测 [J], 赵宝平
因版权原因，仅展示原文概要，查看原文内容请购买。
桑塔纳2000轿车电控系统原理及检测（一）电控燃油喷射系统的组成桑塔纳2000Gsi轿车的AJR型发动机，采用Motronic3.8.2电子控制燃油喷射系统。
它的电控系统由传感器、电脑（ECU）和执行器三部分组成。
电路图如图中标号以“G”字开头的代表传感器；“J”开头的代表控制器；“N”字开头的代表执行器。
汽油喷射系统和点火系统位置布置图l-霍尔传感器（G40）2-喷油器（N30－N33）3-活性炭罐4-热膜式空气流量计（G70）5-活性炭罐电磁阀（N80）6-ECU（J220）7-氧传感器（G39）8-水温传感器（G62）9-转速传感器插接器（灰色）10-l号爆震传感器插接器（白色）11-氧传感器插接器（黑色）12-2号爆震传感器插接器（黑色）13-节气门控制组件（J338）14-2号爆震传感器（G66）15-转速传感器（G28）16-进气温度传感器（G72）17-点火线圈（N152）18-1号爆震传感器（G61）故障诊断仪的安装（二）电控系统自诊断1. 设备要求金德K81电脑检测仪、桑塔纳2000轿车。
2、诊断步骤1）读取故障码和清除故障码（1）检测条件①②17号熔丝正常③发动机搭铁线正常（2）连接金德K81电脑检测仪，打开点火开关。
（3）诊断步骤：选择汽车检测按确认键选择故障测试按确认键选择中国车系按确认键选择大众/奥迪检测系统按确认键选择发动机系统按确认键显示：330 907 404：电控单元备件号1.8L：发动机排量R4/2V：直列四缸发动机，每缸二气门MORTR：电子控制燃油喷射系统HS：手动变速器（AT表示自动变速器）Cording 08001：电控单元编码WSC xxxxx：维修站代码按确认键选择读取故障码按确认键显示：有X个故障或无故障有故障，根据故障码提示找出故障部位，排除故障后。
按退出键选择清除故障码按确认键显示：故障码已清除按退出键选择读取故障码按确认键显示：无故障码按退出键，退出。

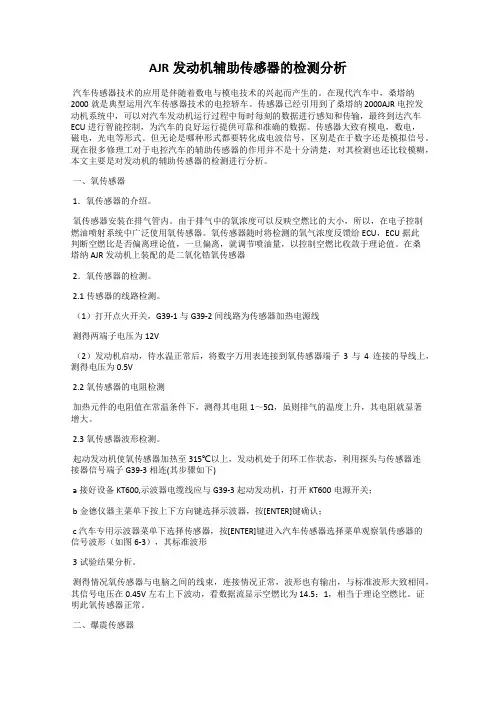

AJR发动机辅助传感器的检测分析汽车传感器技术的应用是伴随着数电与模电技术的兴起而产生的。
在现代汽车中，桑塔纳2000就是典型运用汽车传感器技术的电控轿车。
传感器已经引用到了桑塔纳2000AJR电控发动机系统中，可以对汽车发动机运行过程中每时每刻的数据进行感知和传输，最终到达汽车ECU进行智能控制，为汽车的良好运行提供可靠和准确的数据。
传感器大致有模电，数电，磁电，光电等形式。
但无论是哪种形式都要转化成电波信号，区别是在于数字还是模拟信号。
现在很多修理工对于电控汽车的辅助传感器的作用并不是十分清楚，对其检测也还比较模糊，本文主要是对发动机的辅助传感器的检测进行分析。
一、氧传感器1．氧传感器的介绍。
氧传感器安装在排气管内。
由于排气中的氧浓度可以反映空燃比的大小，所以，在电子控制燃油喷射系统中广泛使用氧传感器。
氧传感器随时将检测的氧气浓度反馈给ECU，ECU据此判断空燃比是否偏离理论值，一旦偏离，就调节喷油量，以控制空燃比收敛于理论值。
在桑塔纳AJR发动机上装配的是二氧化锆氧传感器2．氧传感器的检测。
2.1传感器的线路检测。
（1）打开点火开关，G39-1与G39-2间线路为传感器加热电源线测得两端子电压为12V（2）发动机启动，待水温正常后，将数字万用表连接到氧传感器端子3与4连接的导线上，测得电压为0.5V2.2氧传感器的电阻检测加热元件的电阻值在常温条件下，测得其电阻1～5Ω，虽则排气的温度上升，其电阻就显著增大。
2.3氧传感器波形检测。
起动发动机使氧传感器加热至315℃以上，发动机处于闭环工作状态，利用探头与传感器连接器信号端子G39-3相连(其步骤如下)a接好设备KT600,示波器电缆线应与G39-3起动发动机，打开KT600电源开关；b金德仪器主菜单下按上下方向键选择示波器，按[ENTER]键确认；c汽车专用示波器菜单下选择传感器，按[ENTER]键进入汽车传感器选择菜单观察氧传感器的信号波形（如图6-3），其标准波形3试验结果分析。
桑塔纳 2000 AJR 电控发动机 传感器与执行器的检测赵宝平一、AJR 发动机电控系统概述桑塔纳 2000 GSi 型轿车采用的 AJR 发动机电子控制系统，属空气质 量检测式电子喷射系统。
即采用空气 流量计来检测发动机的进气量，它和 转速传感器一起，将进气量信号和转 速信号输人 ECU ，供 ECU 计算出基 本 喷 油 量 ，ECU 再根据其它如冷却 液温度传感器、节气门控制器等各种 检测发动机工况的传感器传来的信 号，计算出修正 喷 油 量 。
最 后 ，由 ECU 发出指令，驱动喷油器的开启， 向各缸提供发动机运转时所需的喷 油量，保持发动机在各种工况下能够获得最佳的可燃混合气，发出最匹配的动力。
AJR 型发动机电子喷射系统 结构如图 1 所示。
从图 1 中可以看到各种传感器， 比如空气流量计 1、节气门控制器 4 （含怠速电位计、怠速开关、节气门位 置电位计）、进气温度传感器 6、冷却 液温度传感器 13、氧传感器 12、爆震 传感器 9 和转速传感器 14。
各传感 器把采集到的发动机运转工况信号 输人 ECU ，经 ECU 计算后发出指令， 控制点火线圈、喷油器和怠速电机等 执行器工作。
AJR 发动机电子控制 系 统 从 结构上也可以分为控制系统、供油系 统、进气系统和电子点火系统，A JR 发动机电子控制系统各主要部件在 车上的位置，如图 2 所示。
AJR 发动机采用德国 M3 -8 -2 电子控制系统。
其基本结构与桑塔纳 AFE 发动机电子控制系统相同，只是 在功能上有更大的扩展。
图 3 所示为 AJR M3 -8 -2 电 子 控制系统的组成 示意图。
二、传感器及执行器功用1.空气流量传感器（G70）AJR 发动机采用热膜式空气流 量计，又叫做空气质量计，见图 4 所5913710 8 11 12614 1178641512319 516413 102 141721 1831-霍 尔 传 感 器 2-喷 油 器 3-活 性 炭 罐 4-空 气 流 量 计 5-活 性炭 罐 电 磁 阀 6-发 动 机 ECU 7-氧 传 感 器 8-冷却液温度传感 器 9-发动机转速传感器接口 （灰 色 ） 10-1 号 爆 震 传 感 器 线 接 口 11-氧 传 感 器 接 口 （黑 色 ） 12- 2 号 爆 震 传 感 器 线 接 口 13- 节 气 门 控 制 器 14- 2 号 爆 震 传 感 器 15-转 速 传 感 器 16-进 气 温 度 传 感 器 17-点 火 线 圈 18- 1 号 爆 震 传 感 器1-热 膜式 空 气 流 量 计 2-电 子 控 制 单 元 （ECU ） 3-电 动 燃 油 泵 4-节 气门 控 制 器 5-怠 速 电 机 （与 节 气 门 控 制 器 一 体 ） 6-进气温度传感器7-油 压 调 节 器 8- 喷 油 器 9- 爆 震 传 感 器 10- 汽 油 滤 清 器 11- 点 火 线 圈传 感 器感器产生的交变电压信号频率随发动机转速变化而变化。
浅谈桑塔纳2000GSI氧传感器的检测方法[关键词]：氧传感器桑塔纳2000 检测氧传感器安装在发动机的排气管上，位于三效催化转化器之前，用于测量废气中的氧含量。
由于氧传感器本身的特性、工作环境恶劣等原因，常常会出现信号失真、甚至化学中毒失效的情况。
而在怠速工况下，此时的发动机处于闭环控制，氧传感器采集的排气管中氧的含量是ecu控制燃油喷射装置喷油量的重要依据，所以我们更不能忽视这个小小的部件了。
下面以桑塔纳2000为例，简介氧传感器的常见检测方法如下：1.加热元件电阻检测桑塔纳2000gsi轿车氧传感器加热元件的电阻值在常温条件下为1～5欧，温度上升很少时，阻值就会显著增大，在室温下，可用万用表进行检测。
检测时，拔下氧传感器线束插头，检测插头上端子“1”、“2”之间的阻值在常温下应为1～5欧。
如常温下无穷大，说明加热元件断路，应更换氧传感器。
2.灵敏度检测对于加热型氧化锆式氧传感器，检测最好用示波器检测信号电压波形。
一般说来，一个工作良好的电控燃油发动机地闭环工作状态下，怠速时，氧传感器在10s内应有不少于8个浓/稀振幅；转速为2500r/min时，10s内应有10～40个浓/稀振幅。
当空燃比由稀变浓时，氧传感器响应时间小于100ms，当空燃比由浓变稀时，氧传感器响应时间小于125ms。
用数字示波器测试氧传感器的响应时间，用丙烷命使空燃比变浓，用真空大量泄漏使空燃比变稀，在正确的时间内，将开关从浓切换到稀，再从稀变换到浓，应符合上述要求。
3.氧传感器信号电压检测检测氧传感器信号电压时，先将氧传感器的插头与插座连接，然后启动发动机，使氧传感器达到工作温度，并维持怠速转，再将数字式万用表连接到氧传感器端子“3”和“4”的连接导线上，此时，万用表指示电压应在0.45～0.55v范围内变化；若节气门打开过程中，输出电压没有变化，说明氧传感器工作不良。
当拔下空气流量传感器到发动机之间的真空管，供给发动机较稀的混合气时，如果氧传感器输出电压不能发生相应改变时，则说明氧传感器有故障。
桑塔纳2000曲轴位置传感器是发动机管理系统中的重要部件，它通过检测曲轴的位置来帮助控制点火系统和喷油系统，从而保证发动机的正常运行。
本文将从几个方面来介绍桑塔纳2000曲轴位置传感器的工作原理。
一、传感器的位置和结构桑塔纳2000曲轴位置传感器一般安装在发动机的曲轴上方，它由一个铁芯和线圈组成。
当曲轴转动时，铁芯也会随之转动，从而改变线圈中的磁场，这种变化被传感器捕捉并传送给发动机控制单元(ECU)。
二、传感器的工作原理1. 磁阻效应桑塔纳2000曲轴位置传感器采用的是磁阻效应。
当曲轴转动时，铁芯会随之转动，改变线圈中的磁场，从而产生电磁感应。
传感器通过测量电磁感应信号的变化来确定曲轴的位置，然后传输给ECU。
2. 脉冲信号传感器产生的信号是以脉冲的形式传输的。
每个脉冲都代表着曲轴的一个特定位置，ECU通过接收这些脉冲信号来确定曲轴的转动速度和位置，从而控制点火系统和喷油系统的工作。
三、工作过程1. 曲轴位置检测当发动机启动时，曲轴开始转动，传感器会不断地检测曲轴的位置，并将其转换成脉冲信号传输给ECU。
2. 信号处理ECU接收到传感器发送的脉冲信号后，会对其进行处理和解码，确定曲轴的精确位置和转速，并根据这些信息来控制点火系统和喷油系统的工作。
3. 系统优化传感器工作原理的稳定性和准确性对发动机的工作效率和性能有着重要影响。
传感器的工作原理需要具有一定的稳定性和准确性，以确保发动机的正常运行。
四、应用场景桑塔纳2000曲轴位置传感器广泛应用于汽车发动机管理系统中，它能准确地检测曲轴的位置和转速，并将这些信息传递给ECU，从而帮助控制发动机的工作状态。
通过本文的介绍，相信读者对桑塔纳2000曲轴位置传感器的工作原理有了更深入的理解。
这款传感器的稳定性和准确性对发动机的工作效率和性能有着重要的影响，因此在使用过程中需要保持良好的维护和保养。
希望本文能够对读者有所帮助。
桑塔纳2000曲轴位置传感器在汽车发动机管理系统中扮演着至关重要的角色。
桑塔纳2000轿车电控系统原理及检测（一）电控燃油喷射系统的组成桑塔纳2000Gsi轿车的AJR型发动机，采用Motronic3.8.2电子控制燃油喷射系统。
它的电控系统由传感器、电脑（ECU）和执行器三部分组成。
电路图如图中标号以“G”字开头的代表传感器；“J”开头的代表控制器；“N”字开头的代表执行器。
汽油喷射系统和点火系统位置布置图l-霍尔传感器（G40）2-喷油器（N30－N33）3-活性炭罐4-热膜式空气流量计（G70）5-活性炭罐电磁阀（N80）6-ECU（J220）7-氧传感器（G39）8-水温传感器（G62）9-转速传感器插接器（灰色）10-l号爆震传感器插接器（白色）11-氧传感器插接器（黑色）12-2号爆震传感器插接器（黑色）13-节气门控制组件（J338）14-2号爆震传感器（G66）15-转速传感器（G28）16-进气温度传感器（G72）17-点火线圈（N152）18-1号爆震传感器（G61）故障诊断仪的安装（二）电控系统自诊断1. 设备要求金德K81电脑检测仪、桑塔纳2000轿车。
2、诊断步骤1）读取故障码和清除故障码（1）检测条件①蓄电池电压高于11.5V②17号熔丝正常③发动机搭铁线正常（2）连接金德K81电脑检测仪，打开点火开关。
（3）诊断步骤：选择汽车检测按确认键选择故障测试按确认键选择中国车系按确认键选择大众/奥迪检测系统按确认键选择发动机系统按确认键显示：330 907 404：电控单元备件号1.8L：发动机排量R4/2V：直列四缸发动机，每缸二气门MORTR：电子控制燃油喷射系统HS：手动变速器（AT表示自动变速器）Cording 08001：电控单元编码WSC xxxxx：维修站代码按确认键选择读取故障码按确认键显示：有X个故障或无故障有故障，根据故障码提示找出故障部位，排除故障后。
按退出键选择清除故障码按确认键显示：故障码已清除按退出键选择读取故障码按确认键显示：无故障码按退出键，退出。
实训项目2 传感器的检测
一、实训目的
掌握传感器的检测方法
二、设备型号
发动机型号
三、知识准备
桑塔纳2000Gsi轿车的传感器及其类型
四、操作步骤
1.检测电源线：拔下传感器连接器，点火开关置ON，用万用表测量连接器插头电源线接脚与搭铁间的电压，应与规定值相符。
2.检测搭铁线：拔下传感器连接器，点火开关置OFF，用万用表测量连接器插头搭铁线接脚与搭铁间的电阻，应与规定值相符。
3.检测传感器电阻：拔下传感器连接器，点火开关置OFF，用万用表测量连接器插座对应接脚间的电阻，应与规定值相符。
4.检测动态信号：插好传感器连接器，起动发动机，用万用表测量连接器信号线接脚与搭铁间的电压，应与规定值相符。
传感器的检测
五、参考资料
表1 电子控制单元各插孔的作用
注：其余的空号为未使用。
表2 ECU外围电路元件名称。
