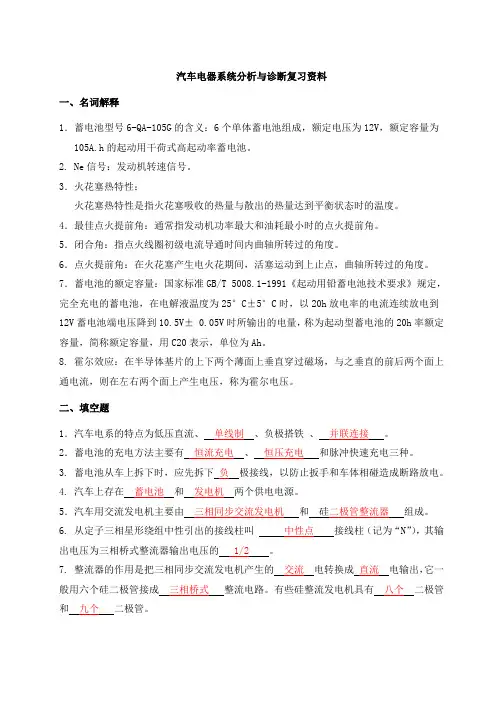

汽车电器系统分析与诊断复习资料一、名词解释1．蓄电池型号6-QA-105G的含义：6个单体蓄电池组成，额定电压为12V，额定容量为105A.h的起动用干荷式高起动率蓄电池。
2. Ne信号：发动机转速信号。
3．火花塞热特性：火花塞热特性是指火花塞吸收的热量与散出的热量达到平衡状态时的温度。
4．最佳点火提前角：通常指发动机功率最大和油耗最小时的点火提前角。
5．闭合角：指点火线圈初级电流导通时间内曲轴所转过的角度。
6．点火提前角：在火花塞产生电火花期间，活塞运动到上止点，曲轴所转过的角度。
7．蓄电池的额定容量：国家标准GB/T 5008.1-1991《起动用铅蓄电池技术要求》规定，完全充电的蓄电池，在电解液温度为25°C±5°C时，以20h放电率的电流连续放电到12V蓄电池端电压降到10.5V± 0.05V时所输出的电量，称为起动型蓄电池的20h率额定容量，简称额定容量，用C20表示，单位为Ah。
8. 霍尔效应：在半导体基片的上下两个薄面上垂直穿过磁场，与之垂直的前后两个面上通电流，则在左右两个面上产生电压，称为霍尔电压。
二、填空题1．汽车电系的特点为低压直流、单线制、负极搭铁、并联连接。
2．蓄电池的充电方法主要有恒流充电、恒压充电和脉冲快速充电三种。
3. 蓄电池从车上拆下时，应先拆下负极接线，以防止扳手和车体相碰造成断路放电。
4. 汽车上存在蓄电池和发电机两个供电电源。
5．汽车用交流发电机主要由三相同步交流发电机和硅二极管整流器组成。
6. 从定子三相星形绕组中性引出的接线柱叫中性点接线柱（记为“N”），其输出电压为三相桥式整流器输出电压的 1/2。
7. 整流器的作用是把三相同步交流发电机产生的交流电转换成直流电输出，它一般用六个硅二极管接成三相桥式整流电路。
有些硅整流发电机具有八个二极管和九个二极管。
8. 电压调节器按总体结构分为_ _机械式 __ 和_ _电子式_ __两大类；电子调节器按搭铁型式分为__外搭铁式___和___内搭铁式____两类。
一、氧传感器简介1. 氧传感器燃油反馈控制系统氧传感器是燃油反馈控制系统的重要部件，用汽车示波器观察到的氧传感器的信号电压波形能够反映出发动机的机械部分、燃油供给系统以及发动机电脑控制系统的运行情况，并且，所有汽车的氧传感器信号电压的基本波形都是一样的，利用波形进行故障判断的方法也相似。
2. 氧传感器与三元催化器发动机电脑利用氧传感器的输出信号来控制混合气的空燃比，即令空燃比总是在理论空燃比14.7的上下波动。
这不仅是发动机进行安全燃烧的要求，也是三元催化器中两种主要化学反应（氧化和还原）的需要。
要想优化氧化过程，就必须有足够的氧，也就是三元催化器需要稍稀的混合气；而为了优化还原过程，氧气量又必须少，为此，三元催化器又需要稍浓的混合气。
但混合气不可能同时既是浓的又是稀的，所以，汽车工程师在设计燃油反馈控制系统时将混合气设计成从稍浓至稍稀，再从稍稀至稍浓这样的循环变化，使碳氢化合物（HC）和一氧化碳（CO）氧化反应过程的需要和氮氧化合物（NOx）还原反应过程的需要都能得到满足。
由此可知，为了使燃油反馈控制系统正常工作，氧传感器输出的信号电压必须能够高、低变化。
发动机工作时，发动机电脑根据各种传感器（例如：空气流量计、进气压力传感器、节气门位置传感器等）的输入信号来计算混合气的空燃比并控制喷油器喷油，使空燃比十分接近14.7。
随后，发动机电脑又根据氧传感器的信号发出加浓或减稀的命令，这就使三元催化器的效率大大提高，同时又延长了它的使用寿命。
好的氧传感器是非常灵敏的，但其信号也极易受干扰。
若发动机有故障，氧传感器的输出信号一定会有反应。
所以，当氧传感器的信号电压波形正常时就可以断定整个发动机控制系统的工作是正常的或对发动机的修理是成功的。
在汽车示波器上进行氧传感器信号电压波形分析，通常称为氧反馈平衡测试（Oxygen Sensor Feedback Balance），简称O2FB。
二、氧传感器波形分析1. 基本概念：a.上流动系统（Upstream System）上流动系统是指位于氧传感器前的，包括传感器、执行器、发动机电脑的发动机各系统（包括辅助系统），即在氧传感器之前的影响尾气的所有机械部件和电子部件。

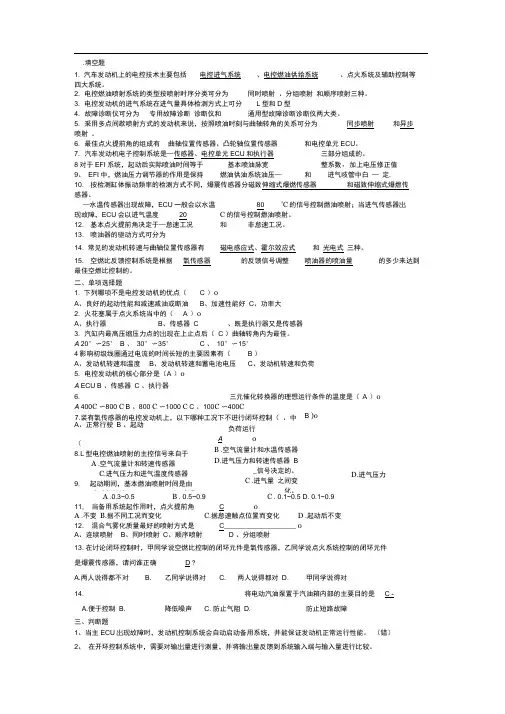

1. 汽车发动机上的电控技术主要包括 电控进气系统 、电控燃油供给系统 、点火系统及辅助控制等 四大系统。
2. 电控燃油喷射系统的类型按喷射时序分类可分为 同时喷射 、分组喷射 和顺序喷射三种。
3. 电控发动机的进气系统在进气量具体检测方式上可分 L 型和D 型4. 故障诊断仪可分为 专用故障诊断 诊断仪和 通用型故障诊断诊断仪两大类。
5. 采用多点间歇喷射方式的发动机来说，按照喷油时刻与曲轴转角的关系可分为 同步喷射 和异步 喷射 。
6. 最佳点火提前角的组成有 曲轴位置传感器、凸轮轴位置传感器 和电控单元ECU 。
7. 汽车发动机电子控制系统是—传感器、电控单元ECU 和执行器 三部分组成的。
8对于EFI 系统，起动后实际喷油时间等于 基本喷油脉宽 整系数，加上电压修正值9、 EFI 中，燃油压力调节器的作用是保持 燃油供油系统油压— 和 进气歧管中白 — 定.10. 按检测缸体振动频率的检测方式不同，爆震传感器分磁致伸缩式爆燃传感器 和磁致伸缩式爆燃传 感器。
—水温传感器岀现故障，ECU 一般会以水温 80 'C 的信号控制燃油喷射；当进气传感器岀现故障，ECU 会以进气温度 20 C 的信号控制燃油喷射。
12. 基本点火提前角决定于—怠速工况 和 非怠速工况。
13. 喷油器的驱动方式可分为14. 常见的发动机转速与曲轴位置传感器有磁电感应式、霍尔效应式 和 光电式 三种。
15. 空燃比反馈控制系统是根据氧传感器 的反馈信号调整 喷油器的喷油量 的多少来达到最佳空燃比控制的。
二、单项选择题1. 下列哪项不是电控发动机的优点（C ）o A 、良好的起动性能和减速减油或断油 B 、加速性能好 C 、功率大 2. 火花塞属于点火系统当中的（ A ）oA 、执行器B 、传感器C 、既是执行器又是传感器3. 汽缸内最高压缩压力点的岀现在上止点后（ C ）曲轴转角内为最佳。
A 20°〜25°B 、 30°〜35°C 、 10°〜15°4影响初级线圈通过电流的时间长短的主要因素有（ B ）A 、发动机转速和温度B 、发动机转速和蓄电池电压C 、发动机转速和负荷5. 电控发动机的核心部分是（A ）oA ECUB 、传感器C 、执行器6. 三元催化转换器的理想运行条件的温度是（ A ）oA 400C 〜800 CB 、800C 〜1000 C C 、100C 〜400CA .0.3~0.5B . 0.5~0.9C . 0.1~0.5 D. 0.1~0.911, 当备用系统起作用时，点火提前角 C oA .不变B .据不同工况而变化C .据怠速触点位置而变化D .起动后不变 12. 混合气雾化质量最好的喷射方式是C___________________ oA 、连续喷射B 、同时喷射C 、顺序喷射D 、分组喷射 13. 在讨论闭环控制时，甲同学说空燃比控制的闭环元件是氧传感器，乙同学说点火系统控制的闭环元件是爆震传感器，请问谁正确D ? A.两人说得都不对B. 乙同学说得对C. 两人说得都对D. 甲同学说得对 14.将电动汽油泵置于汽油箱内部的主要目的是 C - A.便于控制 B.降低噪声 C. 防止气阻 D. 防止短路故障三、判断题1、当主ECU 岀现故障时，发动机控制系统会自动启动备用系统，并能保证发动机正常运行性能。

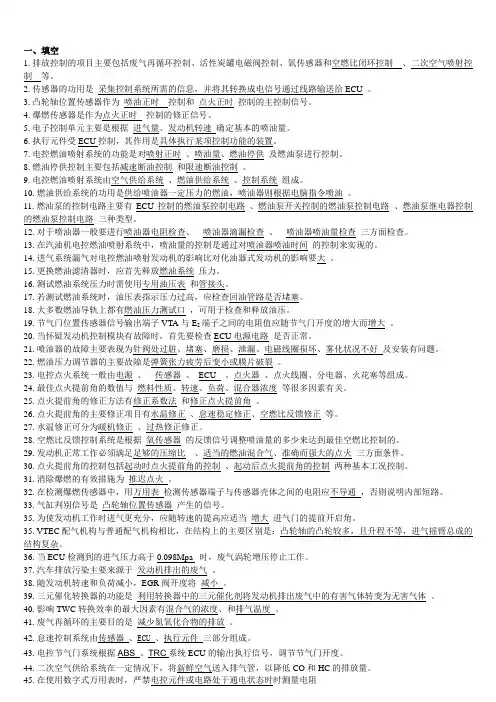

一、填空1.排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和空燃比闭环控制、二次空气喷射控制等。
2.传感器的功用是_采集控制系统所需的信息，并将其转换成电信号通过线路输送给ECU 。
3.凸轮轴位置传感器作为喷油正时控制和点火正时控制的主控制信号。
4.爆燃传感器是作为点火正时控制的修正信号。
5.电子控制单元主要是根据进气量、发动机转速确定基本的喷油量。
6.执行元件受ECU控制，其作用是具体执行某项控制功能的装置。
7.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。
8.燃油停供控制主要包括减速断油控制和限速断油控制。
9.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成。
10.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油。
11.燃油泵的控制电路主要有ECU控制的燃油泵控制电路、燃油泵开关控制的燃油泵控制电路、燃油泵继电器控制的燃油泵控制电路三种类型。
12.对于喷油器一般要进行喷油器电阻检查、喷油器滴漏检查、喷油器喷油量检查三方面检查。
13.在汽油机电控燃油喷射系统中，喷油量的控制是通过对喷油器喷油时间的控制来实现的。
14.进气系统漏气对电控燃油喷射发动机的影响比对化油器式发动机的影响要大。
15.更换燃油滤清器时，应首先释放燃油系统_压力。
16.测试燃油系统压力时需使用专用油压表和管接头。
17.若测试燃油系统时，油压表指示压力过高，应检查回油管路是否堵塞。
18.大多数燃油导轨上都有燃油压力测试口，可用于检查和释放油压。
19.节气门位置传感器信号输出端子VTA与E2端子之间的电阻值应随节气门开度的增大而增大。
20.当怀疑发动机控制模块有故障时，首先要检查ECU电源电路是否正常。
21.喷油器的故障主要表现为针阀处过脏、堵塞、磨损、泄漏、电磁线圈损坏、雾化状况不好及安装有问题。
22.燃油压力调节器的主要故障是弹簧张力疲劳后变小或膜片破裂。
第1、2章习题一、填空题1. 电控发动机的进气系统在进气量具体检测方式上可分为D型与L型两种。
2.电控点火系统的英文缩写是ESA，怠速控制系统的英文缩写是ISC。
3.传感器的功用是_检测发动机运行状态的电量参数，物理（化学）参数等，并转换成ecu能够识别的电信号输入ecu。
4. 电控燃油喷射系统的类型按燃油喷射部位分缸内直接喷射、进气道喷射及节气门体喷射三种。
5．发动机电子控制燃油喷射氧传感器有二氧化锆和二氧化钛氧传感器两种类型。
6.电子控制单元主要是根据进气量确定基本的喷油量。
7.电控系统由传感器、ECU 、执行器三大部分组成。
8.电控系统有化油器式、汽油喷射式两种基本类型。
9.__传感器_是采集并向ECU输送信息的装置。
10.___ECU__是发动机控制系统核心。
11.汽车电控系统的执行元件主要有喷油器、点火器、怠速控制阀、巡航控制电磁阀、_节气门控制电动机_元件。
12、发动机工作时，ECU根据空气流量计及节气门开度信号判断发动机负荷大小。
13、负温度系数的热敏电阻其阻值随温度的升高而_下降。
14、汽车电子控制系统由发动机电子控制系统、底盘电子控制系统、车身电子安全系统和信息通讯系统四大部分组成。
15、一般情况下，电子控制系统由_传感器___、___ECU____和执行器三大部分组成。
16、系统按喷射时序可分为同时喷射、分组喷射、次序喷射17、起动时决定燃油喷射量的传感器信号主要是冷却液温度传感器信号，然后根据进气温度信号和蓄电池电压信号进行修正。
18、电子控制系统按有无反馈信号可分为__开环控制__系统和_闭环控制_系统。
19、高阻值型喷油器的驱动方式可为电流驱动式、电压驱动式，而低阻值型喷油器的驱动方式为电压驱动式。
20、L型电控汽油喷射系统主要根据_发动机转速_信号和_空气流量计信号计算基本喷油量。
21节气门位置传感器有开关式节气门位置传感器、线性式节气门位置传感器两种。
22、电控燃油喷射系统中，间歇喷射方式可分为同时喷射、分组喷射和顺序喷射三种类型。
汽车发动机电控技术概述习题一、填空题1.电控燃油喷射系统用英文表示为EFI ，怠速控制系统用英文表示为ISC 。
2.目前，应用在发动机上的子控制系统主要包括电控燃油喷射系统、电控点火系统和其他辅助控制系统。
3.在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、_断油控制和_燃油泵_控制。
4.电控点火系统最基本的功能是_点火提前角__。
此外，该系统还具有_通电时间__控制和_爆燃__控制功能。
5.排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和_ 空燃比闭环控制、_二次空气喷射_控制等。
6.传感器的功用是_采集控制系统所需的信息，并将其转换成电信号通过线路输送给ECU_。
7.凸轮轴位置传感器作为喷油正时控制和点火正时控制的主控制信号。
8.爆燃传感器是作为点火正时控制的修正信号。
9.电子控制单元主要是根据__进气量_确定基本的喷油量。
10.执行元件受__ECU__控制，其作用是__ 具执行某项控制功能的装置___。
11.电控系统由信号输入装置、电子控制单元、执行元件三大部分组成。
12.电控系统有开环控制系统、闭环控制系统两种基本类型。
13.应用在发动机上的电子控制技术有：电控燃油喷射系统、电子点火系统、怠速控制系统、排放控制系统、进气控制系统、进气控制系统、增压控制系统、巡航控制系统、警告提示、自诊断与报警系统、失效保护系统、应急备用系统。
14.__传感器_是采集并向ECU输送信息的装置。
15.__ECU_是发动机控制系统核心。
16.汽车电控系统的执行元件主要有喷油器、点火器、怠速控制阀、巡航控制电磁阀、_节气门控制电动机__元件。
17.STA信号主要作用是__用来判断发动机是否在起动状态__。
18.STA信号和起动机的电源连在一起，由__空档启动开关_控制。
19.动力转向开关信号表示__动力转向开关闭合将使发动机负荷增加的信息__的信息。
20.空挡起动开关信号的作用是_ ECU利用这个信号区别变速器是处于“P”或“N”，还是处于“L”、“2”、“D”或“R”状态__。
1.电动燃油泵是一种由小型交流电动机驱动的燃油泵。
[1分][1分]参考答案：×2.在拆卸燃油系统内任何元件时，都必须首先释放燃油系统压力。
[1分][1分]参考答案：√3.喷油器调整不当既会引起怠速冒烟，也会引起发动机燃油消耗过大。
[1分][1分]参考答案：√4.示波器为电控发动机常用诊断的通用仪表。
[1分][1分]参考答案：√5.自诊断系统只能根据传感器输入信号来判定有无故障，但不能确定故障的具体部位。
[1分][1分]参考答案：√6.发动机起动时的喷油量控制和发动机起动后的喷油量控制的控制模式完全相同。
[1分][1分]参考答案：×7.辛烷值过高易使发动机产生爆震。
[1分][1分]参考答案：×8.发动机怠速过高的原因是喷油器渗漏。
[1分][1分]参考答案：√9.不论电控发动机是否在运转，只要在点火开关接通时，决不可断开正在工作的12V 的电器装置。
[1分][1分]参考答案：√10.电控发动机运转不稳的原因有曲轴位置传感器失效。
[1分][1分]参考答案：√11.发动机在所有工况下都进行理论空燃比的反馈控制，以便把空燃比控制在14.7 附近。
[1分][1分]参考答案：×12.当电控发动机的备用系统启用时，能够使汽车继续行驶，不能保证发动机性能良好。
[1分][1分]参考答案：√13.对于任何发动机不能启动这类故障的诊断，首先应检测的是电动燃油泵。
[1分][1分]参考答案：×14.燃油系统压力不稳定，可能造成发动机工作不稳。
[1分][1分]参考答案：√15.燃油质量不好，不会造成发动机怠速运转不好。
[1分][1分]参考答案：×16.进气管真空渗漏和点火正时失准能引起电控发动机怠速不平稳。
[1分][1分]参考答案：√17.如果发动机每次启动都超过30秒钟或连续踏启动杆在10次以上才能启动，均属启动困难。
[1分][1分]参考答案：√18.在读取故障代码之前，应先检查汽车蓄电池电压是否正常，以防止蓄电池电压过低而导致电脑故障自诊断电路工作不正常。

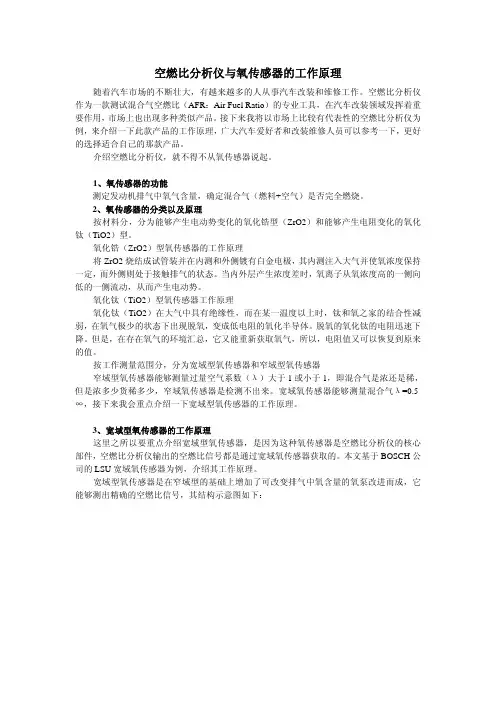

空燃比分析仪与氧传感器的工作原理随着汽车市场的不断壮大，有越来越多的人从事汽车改装和维修工作。
空燃比分析仪作为一款测试混合气空燃比（AFR：Air Fuel Ratio）的专业工具，在汽车改装领域发挥着重要作用，市场上也出现多种类似产品。
接下来我将以市场上比较有代表性的空燃比分析仪为例，来介绍一下此款产品的工作原理，广大汽车爱好者和改装维修人员可以参考一下，更好的选择适合自己的那款产品。
介绍空燃比分析仪，就不得不从氧传感器说起。
1、氧传感器的功能测定发动机排气中氧气含量，确定混合气（燃料+空气）是否完全燃烧。
2、氧传感器的分类以及原理按材料分，分为能够产生电动势变化的氧化锆型（ZrO2）和能够产生电阻变化的氧化钛（TiO2）型。
氧化锆（ZrO2）型氧传感器的工作原理将ZrO2烧结成试管装并在内测和外侧镀有白金电极，其内测注入大气并使氧浓度保持一定，而外侧则处于接触排气的状态。
当内外层产生浓度差时，氧离子从氧浓度高的一侧向低的一侧流动，从而产生电动势。
氧化钛（TiO2）型氧传感器工作原理氧化钛（TiO2）在大气中具有绝缘性，而在某一温度以上时，钛和氧之家的结合性减弱，在氧气极少的状态下出现脱氧，变成低电阻的氧化半导体。
脱氧的氧化钛的电阻迅速下降。
但是，在存在氧气的环境汇总，它又能重新获取氧气，所以，电阻值又可以恢复到原来的值。
按工作测量范围分，分为宽域型氧传感器和窄域型氧传感器窄域型氧传感器能够测量过量空气系数（λ）大于1或小于1，即混合气是浓还是稀，但是浓多少货稀多少，窄域氧传感器是检测不出来。
宽域氧传感器能够测量混合气λ=0.5-∞，接下来我会重点介绍一下宽域型氧传感器的工作原理。
3、宽域型氧传感器的工作原理这里之所以要重点介绍宽域型氧传感器，是因为这种氧传感器是空燃比分析仪的核心部件，空燃比分析仪输出的空燃比信号都是通过宽域氧传感器获取的。
本文基于BOSCH公司的LSU宽域氧传感器为例，介绍其工作原理。

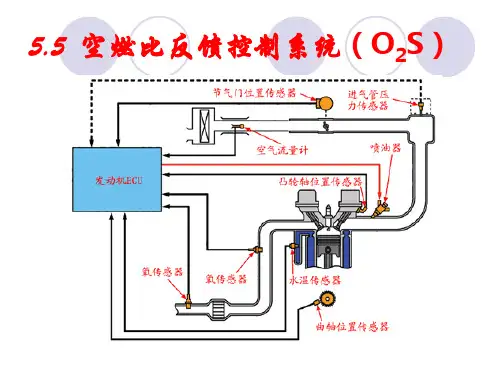

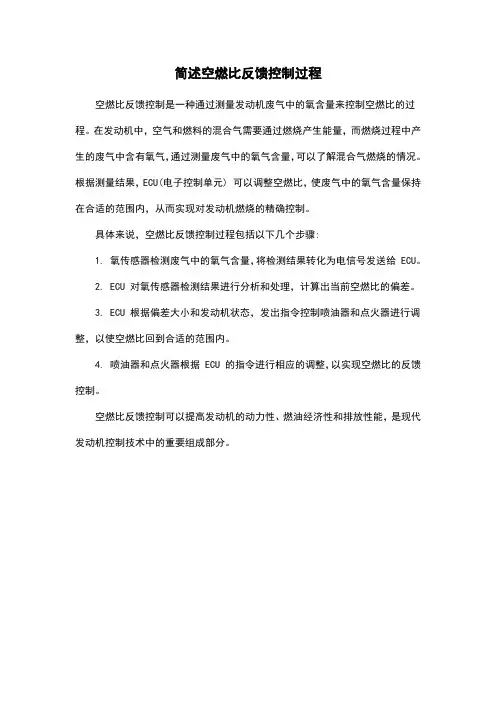

简述空燃比反馈控制过程
空燃比反馈控制是一种通过测量发动机废气中的氧含量来控制空燃比的过程。
在发动机中，空气和燃料的混合气需要通过燃烧产生能量，而燃烧过程中产生的废气中含有氧气，通过测量废气中的氧气含量，可以了解混合气燃烧的情况。
根据测量结果，ECU(电子控制单元) 可以调整空燃比，使废气中的氧气含量保持在合适的范围内，从而实现对发动机燃烧的精确控制。
具体来说，空燃比反馈控制过程包括以下几个步骤:
1. 氧传感器检测废气中的氧气含量，将检测结果转化为电信号发送给 ECU。
2. ECU 对氧传感器检测结果进行分析和处理，计算出当前空燃比的偏差。
3. ECU 根据偏差大小和发动机状态，发出指令控制喷油器和点火器进行调整，以使空燃比回到合适的范围内。
4. 喷油器和点火器根据 ECU 的指令进行相应的调整，以实现空燃比的反馈控制。
空燃比反馈控制可以提高发动机的动力性、燃油经济性和排放性能，是现代发动机控制技术中的重要组成部分。
汽车电控技术期末考试复习资料三一、判断题1. 汽车电控技术水平是衡量一个国家科研实力和工业水平的重要标志。
○对○错答案：对2. 汽车电子控制单元（ECU）是汽车电控系统的控制中心，其主要功用是分析处理传感器采集的各种信息，并向受控装置（即执行器或执行元件）发出控制指令。
○对○错答案：对3. 燃油喷射式发动机供油系统的功用是：向发动机提供混合气燃烧所需的燃油。
○对○错答案：对4. 在汽油发动机电控喷油系统中，空气流量传感器的功用是检测发动机进气量的大小，并将空气流量信息转换成电信号输入电控单元（ECU），以供ECU 计算确定喷油时间（即喷油量）和点火时间（即点火提前角）。
○对○错答案：对5. 在汽车电控系统中，压力传感器的功用是将气体或液体的压力信号转换为电信号。
○对○错答案：对6. 在汽油发动机电控系统中，触点式节气门位置传感器输出的是模拟信号。
○对○错答案：错7. 在发动机电控喷油系统中，当大气压力降低时，应当缩短喷油时间。
○对○错答案：对8. 空燃比反馈控制就是调节电控发动机空燃比的误差。
○对○错答案：对9. 发动机空燃比反馈控制系统只能将空燃比控制在理论空燃比的附近。
○对○错答案：对10. 在装备爆燃（震）控制系统的汽油发动机汽车上，发动机电控单元ECU 控制的点火提前角等于点火提前角极限值。
○对○错答案：错11. 在高压共轨式柴油喷射系统中，电子控制系统是由电控喷油系统和电控油压系统两个子控制系统组成。
○对○错答案：对12. 柴油发动机的喷油特性是指喷油量与喷油时间之间的关系。
○对○错答案：对13. 当防抱死制动系统ABS 失效时，常规制动装置仍能发挥制动作用。
○对○错答案：对14. 汽车电子控制制动辅助系统EBA的功用是：根据制动踏板传感器和制动压力传感器信号，判断驾驶人踩踏制动踏板的速度和力量，自动增大汽车紧急制动时的制动力，从而缩短制动距离。
○对○错答案：对15. 为了达到保护驾驶人和乘员之目的，气囊电控单元SRS ECU 必需控制座椅安全带先收紧，气囊膨开。
一.填空题1.汽车发动机上的电控技术主要包括电控进气系统、电控燃油供给系统、点火系统及辅助控制等四大系统。
2.电控燃油喷射系统的类型按喷射时序分类可分为同时喷射、分组喷射和顺序喷射三种。
3.电控发动机的进气系统在进气量具体检测方式上可分L型和D型4.故障诊断仪可分为专用故障诊断诊断仪和通用型故障诊断诊断仪两大类。
5.采用多点间歇喷射方式的发动机来说，按照喷油时刻与曲轴转角的关系可分为同步喷射和异步喷射。
6.最佳点火提前角的组成有曲轴位置传感器、凸轮轴位置传感器和电控单元ECU 。
7.汽车发动机电子控制系统是由传感器、电控单元ECU和执行器三部分组成的。
8、对于EFI系统，起动后实际喷油时间等于基本喷油脉宽乘以喷油修整系数,加上电压修正值9、EFI中，燃油压力调节器的作用是保持燃油供油系统油压和进气歧管中的气压差一定.10. 按检测缸体振动频率的检测方式不同，爆震传感器分磁致伸缩式爆燃传感器和磁致伸缩式爆燃传感器。
11. 当水温传感器出现故障，ECU一般会以水温80 ℃的信号控制燃油喷射；当进气传感器出现故障，ECU会以进气温度20 ℃的信号控制燃油喷射。
12. 基本点火提前角决定于怠速工况和非怠速工况。
13. 喷油器的驱动方式可分为电压驱动和电流驱动。
14.常见的发动机转速与曲轴位置传感器有磁电感应式、霍尔效应式和光电式三种。
15. 空燃比反馈控制系统是根据氧传感器的反馈信号调整喷油器的喷油量的多少来达到最佳空燃比控制的。
二、单项选择题1.下列哪项不是电控发动机的优点（ C ）。
A、良好的起动性能和减速减油或断油B、加速性能好C、功率大2.火花塞属于点火系统当中的（ A ）。
A、执行器B、传感器C、既是执行器又是传感器3.汽缸内最高压缩压力点的出现在上止点后（ C ）曲轴转角内为最佳。
A、20°～25°B、30°～35°C、10°～15°4影响初级线圈通过电流的时间长短的主要因素有（ B ）A、发动机转速和温度B、发动机转速和蓄电池电压C、发动机转速和负荷5.电控发动机的核心部分是（ A ）。
