丰田发动机传感器
1.节气门位置传感器：节气门位置传感器安装在节气门上，用来检
测节气门的开度。
它通过杠杆机构与节气门联动，进而反映发
动机的不同工况。
2.进气温度传感器：安装与进气道；检测进气温度，提供给ECU作
为计算空气密度的依据
3.水温传感器:安装与出水口；检测冷却液的温度，向ECU提供发动
机温度信息
4.曲轴位置传感器；安装飞轮处、作用是检测上止点信号、曲轴转
角信号和发动机转速信号，并将其输入计算机，从而使计算机能按气缸的点火顺序发出最佳点火时刻指令。
5.爆震传感器：安装在发动机的缸体上，随时监测发动机的爆震情
况
6.空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时
间的基准信号
7.进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向
ECU（发动机电控单元）提供计算喷油持续时间的基准信号；
8氧气传感器;检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值（理论值）附近的的基准信号.
9机油压力传感器：安装机油滤清器旁边、检测机油压力工作情况.。

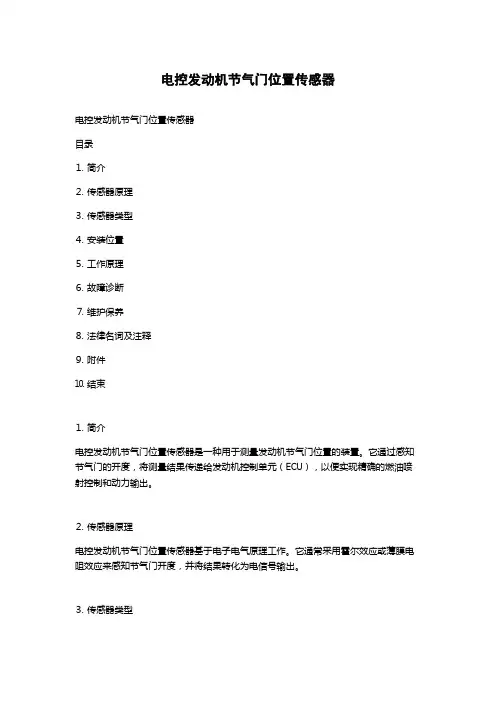

电控发动机节气门位置传感器电控发动机节气门位置传感器目录⒈简介⒉传感器原理⒊传感器类型⒋安装位置⒌工作原理⒍故障诊断⒎维护保养⒏法律名词及注释⒐附件⒑结束⒈简介电控发动机节气门位置传感器是一种用于测量发动机节气门位置的装置。
它通过感知节气门的开度，将测量结果传递给发动机控制单元（ECU），以便实现精确的燃油喷射控制和动力输出。
⒉传感器原理电控发动机节气门位置传感器基于电子电气原理工作。
它通常采用霍尔效应或薄膜电阻效应来感知节气门开度，并将结果转化为电信号输出。
⒊传感器类型根据传感器工作原理的不同，电控发动机节气门位置传感器可以分为霍尔效应传感器和薄膜电阻效应传感器两种类型。
⒋安装位置电控发动机节气门位置传感器一般安装在发动机进气歧管上，与节气门相连。
安装位置的选择与具体车型和发动机设计有关。
⒌工作原理电控发动机节气门位置传感器的工作原理是通过感知节气门开度，并将测量结果转化为电信号输出。
这个信号将传递给发动机控制单元，以便实现精确的燃油喷射控制和动力输出。
⒍故障诊断当电控发动机节气门位置传感器出现故障时，可能会导致发动机功率不稳定、加速不畅或进气系统故障等问题。
故障诊断时应首先检查传感器的连接是否良好，同时可以采用故障码扫描工具进行进一步的故障诊断。
⒎维护保养为了保证电控发动机节气门位置传感器的正常工作，应定期检查传感器的连接是否松动、脏污等情况。
如有需要，应及时进行清洁、更换或调整。
⒏法律名词及注释本节略。
⒐附件本文档无附件。
⒑结束本文档涵盖了电控发动机节气门位置传感器的详细内容，包括传感器原理、类型、安装位置、工作原理、故障诊断和维护保养。
对于法律名词和注释，请参考相关法律法规。
如有疑问或需要进一步了解，请联系相关专业人员。
汽车传感器功能简介车用传感器是汽车计算机系统的输入装置，它把汽车运行中各种工况信息，如车速、各种介质的温度、发动机运转工况等，转化成电讯号输给计算机，以便发动机处于最佳工作状态。
汽车传感器常见类型1、节气门位置传感器原理：节气门位置传感器安装在节气门上，用来检测节气门的开度。
它通过杠杆机构与节气门联动，进而反映发动机的不同工况。
此传感器可把发动机的不同工况检测后输入电控单元（ECU），从而控制不同的喷油量。
种类：它有三种型式——开关触点式节气门位置传感器（桑塔纳2000型轿车和天津三峰客车）、线性可变电阻式节气门位置传感器（北京切诺基）、综合型节气门位置传感器（国产奥迪100型V6发动机）。
2、进气压力传感器原理：进气压力传感器可以根据发动机的负荷状态测出进气歧管内的绝对压力，并转换成电信号和转速信号一起送入计算机，作为决定喷油器基本喷油量的依据。
应用：国产奥迪100型轿车（V6发动机）、桑塔纳2000型轿车、北京切诺基（25L发动机）、丰田皇冠3．0轿车等均采用这种压力传感器。
目前广泛采用的是半导体压敏电阻式进气压力传感器。
3、曲轴位置传感器原理：也称曲轴转角传感器，是计算机控制的点火系统中最重要的传感器，其作用是检测上止点信号、曲轴转角信号和发动机转速信号，并将其输入计算机，从而使计算机能按气缸的点火顺序发出最佳点火时刻指令。
应用：曲轴位置传感器有三种型式：电磁脉冲式曲轴位置传感器、霍尔效应式曲轴位置传感器（桑塔纳2000型轿车和北京切诺基）、光电效应式曲轴位置传感器。
曲轴位置传感器型式不同，其控制方式和控制精度也不同。
曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端，也有的安装于分电器（桑塔纳2000型轿车）。
4、空气流量传感器原理：空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。
应用：根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动机）和热膜式空气流量传感器四种型式。
13个柴油车传感器位置、功能详解电控柴油发动机上的传感器可谓五花⼋门，⼤致分为压⼒传感器、温度传感器、速度与位置传感器三类，细分类型⼤约有⼗余种，⽽今天就给⼤家介绍⼤多电控柴油机所必备传感器。
⼀、曲轴转速传感器结构：磁脉冲式功能：⽤于测量发动机转速和曲轴转⾓。
安装位置：飞轮壳上，曲轴⽪带轮旁，发动机缸体上⼆、凸轮轴位置传感器结构：以磁绕组⽅式功⽤：凸轮轴每转⼀圈向ECU提供⼀个信号，ECU据此确定那个⽓缸的活塞处于压缩⾏程上⽌点。
安装位置：在凸轮轴前端三、共轨压⼒传感器结构：压阻式⾼压传感器，最⾼频率在1KHz，测量范围在0-200Mpa功⽤：实时测定共轨管中的实际压⼒信号并反馈给ECU，增减调节油压安装位置：共轨管上四、冷却液传感器结构：负温度细数的热敏电阻，其使⽤范围为40-130°C功⽤：主要⽤于测量发动机冷却的温度，从⽽进⼀步精确控制燃油喷射量安装位置：在节温体上五、进⽓压⼒传感器结构：半导体压敏电阻式压⼒传感体功⽤：计算空⽓量，⽤来控制空燃⽐和负温度细数的热敏电阻，从⽽进⼀步精确控制燃油喷射量。
安装位置：安装在进⽓歧管六、燃油温度传感器结构：负温度细数的热敏电阻，其使⽤范围为﹣40-130°C。
功⽤：⽤于向发动机控制单元提供燃油温度信号，⼀般设置在第⼆级燃油滤清器盖内。
发动机控制单元根据燃油的温度变化对喷油量进⾏修正，因为燃油随温度升⾼⽽膨胀变得密度变⼩。
位置: 在主油管上七、机油温度传感器结构：负温度细数的热敏电阻功⽤:⽤于向发动机控制单元提供发动机的机油温度，特别是在寒冷⽓温状态下。
位置：主机油管上⼋、⽔温传感器功能：测量冷却液温度，⽤于喷油量的修正，扭矩修正，轨压修正以及热保护。
位置：位于发动机出⽔⼝管路上九、⼤⽓压⼒传感器功能：检测⼤⽓压⼒，测量海拔⾼度，⽤于控制喷油参数的修正。
位置：⼤⽓压⼒传感器集成在ECU内⼗、空⽓流量计功能：测量进⼊进⽓管得空⽓量，⽤于喷油量的修正。
1.简述发动机电子控制系统的组成：信号输入装置、电子控制单元（ECU）、执行元件。
2.简述燃油电子喷射系统的组成：空气供给系统、燃油供给系统、控制系统。
3.发动机转速传感器有哪些类型：曲轴位置传感器4.电控汽油喷射发动机主要由哪几部分组成：空气供给系统、燃油供给系统、点火系统，控制系统5.发动机温度（冷却液温度）是如何影响基本喷油持续时间的？6.电动燃油泵中的单向出油阀和安全阀有什么作用？若损坏，会出现什么问题？答：在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
，可以保持油路中有一定的残余压力，据有泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命强的功能，工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务。
安全阀当燃油泵内压力过高时，安全阀开启，保证燃油泵不被损坏。
如果损坏了安全阀，肯定会造成系统损坏，因为一到一定的压力安全阀就会自动泄压来保证系统的安全性7.压力调节器的作用是什么？为什么要使燃油分配管内油压与进气歧管内气压的差值保持为常数？答：燃油压力调节器的功用就是调节燃油压力，使喷油压差保持恒定ECU对喷油质量的控制是时间控制，即控制喷油的持续时间，喷油压力便成影响喷油量和空燃比的重要因素，若在相同的喷油持续时间，若喷油压力不同，喷油量也不同。
为了精确的控制喷油量和空燃比，必须确保喷油压力与进气歧管真空度之间的压力差为恒定值。
8.画出喷油泵的基本控制电路图。
9.如何确定喷油脉宽？10.初始点火提前角：在发动机启动时的点火提前角，为固定值11.EGR：将燃烧完的废气引入进气管，以降低燃烧温度，降低废气中的NO物12.传感器：将非电量转换为电量的装置13.空气流量计MAF=Mass Air Flow【作用】在L型电控燃油喷射系统中，空气流量计用于将单位之间内进入发动机的进气量转换成电信号，并将信号输入ECU。
【安装位置】空气滤清器与节气门体之间。
简述发动机电控系统的组成发动机电控系统是现代汽车中不可或缺的一个部分，它负责控制发动机的运行状态，以确保其正常工作。
本文将详细介绍发动机电控系统的组成。
一、发动机电控系统的概述发动机电控系统是指由一系列传感器、执行器和控制器组成的系统，它可以监测和调节发动机的燃油供应、点火时间、排放和其他参数，以确保发动机始终处于最佳状态。
该系统通过计算机来实现对发动机的精确控制。
二、传感器1. 气流传感器气流传感器是用于测量进气量的传感器。
它通常安装在空气滤清器后面，可以检测到进入发动机的空气量，并将这些信息发送到计算机中进行处理。
2. 进气温度传感器进气温度传感器用于测量进入发动机的空气温度。
这个信息对于计算燃油供应量非常重要，因为冷空气需要更多燃料才能达到理想的混合比。
3. 位置传感器位置传感器通常安装在油门阀上，用于监测油门踏板的位置。
这个信息可以用来计算油门开度，以便调整燃油供应量。
4. 氧气传感器氧气传感器用于测量排放物中的氧气含量，并将这些信息发送到计算机中进行处理。
根据这个信息，计算机可以调整燃油供应量以确保发动机正常工作。
5. 曲轴位置传感器曲轴位置传感器用于测量曲轴的转速和相位。
这个信息对于计算点火时间和燃油喷射时间非常重要。
6. 冷却液温度传感器冷却液温度传感器用于测量冷却液的温度。
这个信息可以用来控制冷却系统，确保发动机不会过热。
三、执行器1. 燃油喷射器燃油喷射器是一种执行器，它通过控制燃油的喷射时间和数量来调整发动机的工作状态。
当计算机接收到来自各种传感器的数据后，它会向喷射器发送指令，以便按需释放适当数量的燃料。
2. 点火线圈点火线圈是一种执行器，它负责在正确的时机点燃混合气。
它通过接收来自计算机的信号来控制点火时间。
3. 油门阀油门阀是一种执行器，它负责控制发动机的油门开度。
当计算机接收到来自各种传感器的数据后，它会向油门阀发送指令，以便按需调整油门开度。
四、控制器发动机电控系统中最重要的部分是控制器。
电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。
它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。
例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。
2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。
它能够通过控制喷油器和点火系统来实现发动机的控制。
3. 喷油器：电控发动机中的喷油器是非常重要的部件。
控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。
4. 点火系统：点火系统用于在正确的时机点燃混合气体。
电控发动机中的点火系统主要包括火花塞和点火线圈。
控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。
电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。
通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。
汽车电控发动机各种传感器的检测方法1.气流传感器（MAF）：气流传感器用于测量进入发动机的空气流量，以帮助确定燃油的喷射量。
检测方法包括使用电压表测量传感器的电压输出，与制造商提供的规范进行比对以确定是否正常工作。
2.节气门位置传感器（TPS）：节气门位置传感器用于测量节气门的位置，以确定发动机是否处于适当的负荷状态。
检测方法包括使用多用途数字表（MMDC）测量传感器的电阻输出，与制造商提供的规范进行比对以确定是否正常工作。
3.曲轴位置传感器（CKP）：曲轴位置传感器用于检测曲轴的位置和转速。
检测方法包括使用振动测试器测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
4.曲轴相位传感器（CMP）：曲轴相位传感器用于检测曲轴凸轮轴的相位差，以确定点火系统和燃油喷射的时机。
检测方法包括使用示波器测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
5.氧气传感器（O2）：氧气传感器用于监测排气氧气含量，以帮助确定燃油的调整和催化转化器的工作状态。
检测方法包括使用多用途数字表（MMDC）测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
6.冷却液温度传感器（ECT）：冷却液温度传感器用于测量发动机冷却液的温度，以帮助发动机控制系统调整燃油和点火时机。
检测方法包括使用温度计测量传感器的输出温度，并与制造商提供的规范进行比对以确定是否正常工作。
7.油压传感器（OPS）：油压传感器用于测量发动机油压的变化，以帮助保持发动机的正常润滑和工作状态。
检测方法包括使用压力表测量传感器的输出压力，并与制造商提供的规范进行比对以确定是否正常工作。
8.曲轴连杆位置传感器（CKPS）：曲轴连杆位置传感器用于监测曲轴连杆的位置和转速，以帮助发动机控制系统调整点火时机和燃油喷射量。
检测方法包括使用示波器或多用途数字表（MMDC）测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
电控发动机⼋⼤传感器的检测电控发动机⼋⼤传感器的检测⼀、热线式空⽓流量计的检修1、空⽓流量计的功⽤：检测单位时间进⼊发动机⽓缸内空⽓的流量。
是提供喷油量和点⽕正时的主要信号。
2、故障分析：1）外部线路原因：短路，短路，虚接2）传感器的内部故障：热丝热膜的断裂/ 脏污，控制电路的故障，外壳破裂，防护⽹堵塞3）E CU故障：不能正常提供电压，内部搭铁3、空⽓流量计失效的现象：发动机怠速发抖，加速⽆⼒，加速回⽕，容易熄⽕，排放超标。
4、检测：1）供电电压的检测：a、⾸先检测滤⽹友没堵塞，然后打开点⽕开关⼀⼀⽤万⽤表检测 2 号线与发动机搭铁线间电压，应不低于12 伏，如果低于12 伏说明蓄电池电低，应进⾏维护。
然后再检测4与之搭铁线电压应为 5 伏，如果没有电压应检查ECU的供电线路。
2）线路导通性的检测：a、关闭点⽕开关⼀⼀⽤万⽤表检测空⽓流量计线束3、4、5对应ECU 插孔12、11、13 间的电阻值，应⼩于欧，如果阻值过⼤，线路的导通性不好，或接⼝是否有虚接现象。
3）信号电压的检测：a、拆开进去盖⼀⼀打开点⽕开关⼀⼀⽤万⽤表检测13、12间的电压，然后⽤吹风机给空⽓流量计提供不同的进去量，电压值应随风⼒的增⼤⽽增⼤。
4）检测参数是否正常：⽤⽰波器查看空⽓流量计的进去量，应为~5.0g/s⼆、温度传感器的检修1、温度传感器的功⽤：根据发动机温度的不同来给ECU提供确定喷油量和点⽕时刻的修正量，从⽽也是活性碳灌的主要信号。
2、进去温度传感器的检测：a、⾸先拆下供电插头——打开点⽕开关——然后⽤万⽤表检测1、2间的电压应接近 5 伏，如果没有或过⼩，测应检查电源电路，并清除。
——插上线束插头——检测54、67间的电压，电压应在~3伏之间（因为他们之间连接了热敏电阻，应⼩于 5伏，随温度的不同应在这范围之间变化。
3、冷却液温度传感器的检测：1）电阻值的检测：拔下线束插头——⽤万⽤表检测线束2、4 间的电阻值，这时电阻值应随温度的升⾼电阻值下降——检测1、 3 间与上⾯⼀样。
一、实验目的1. 理解发动机电控系统的工作原理，掌握电控发动机的基本组成和功能。
2. 掌握电控发动机传感器的原理、类型、工作特性及检修方法。
3. 掌握电控发动机执行器的原理、类型、工作特性及检修方法。
4. 熟悉电控发动机ECU（电子控制单元）的原理、组成、功能及检修方法。
5. 通过实验，提高动手能力和实际操作技能。
二、实验原理发动机电控系统是一种利用电子技术对发动机进行控制的技术，它通过传感器、执行器和控制器（ECU）的相互作用，实现对发动机工作状态的精确控制。
以下是发动机电控系统的主要组成部分及其工作原理：1. 传感器：传感器将发动机的工作状态转换为电信号，输送给ECU。
常见的传感器有空气流量传感器、曲轴位置传感器、发动机转速传感器、节气门位置传感器、氧传感器、爆燃传感器等。
2. 执行器：执行器根据ECU的控制指令，实现对发动机工作状态的调整。
常见的执行器有电动燃油泵、喷油器、怠速控制（ISC）阀、废弃再循环（EGR）阀等。
3. ECU：ECU是电控系统的核心，负责接收传感器信号、处理数据、生成控制指令，并通过执行器实现对发动机的精确控制。
ECU主要由中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、输入和输出接口电路、驱动电路和固化在ROM中的发动机控制程序等组成。
三、实验内容1. 传感器实验：观察传感器的外观、结构，了解其工作原理和检修方法。
以空气流量传感器为例，实验内容包括：（1）测量空气流量传感器的电阻值，判断其是否正常。
（2）检测传感器信号输出波形，分析其工作状态。
2. 执行器实验：观察执行器的外观、结构，了解其工作原理和检修方法。
以电动燃油泵为例，实验内容包括：（1）测量电动燃油泵的电流、电压，判断其是否正常。
（2）检测电动燃油泵的启动、停止功能。
3. ECU实验：观察ECU的外观、结构，了解其工作原理和检修方法。
实验内容包括：（1）检测ECU的电源、接地情况。
（2）读取ECU中的故障代码，分析故障原因。
发动机电控系统概述和传统的机械控制的发动机相比，电控发动机通过一个中央电子控制单元（ECM）来控制和协调发动机的工作，ECM就象人的大脑一样，通过各种传感器和开关实时监测发动机的各种运行参数和操作者的控制指令，通过计算后发出命令给相应的控制元件，如喷油器等，实现对发动机的优化控制。
控制系统通过精确控制喷油时间和喷油量，以达到降低排放和提高燃油经济性的目的。
如下示意图所示，ECM处在整个发动机控制系统的核心位置。
各种输入设备，包括传感器、开关和油门踏板向ECM提供各种信息，ECM通过这些信息来判断发动机当前的运行工况和操作者的控制指令。
输出设备为执行元件，它们执行ECM通过计算得出的各种控制指令。
在所有的执行元件中，最重要的执行元件是实现喷油量控制和喷油时间控制的元件。
一、电子控制单元（ECM）电子控制单元(ECM)是整个控制系统的核心。
ECM内部有存储器，存储控制系统运行的程序。
这些程序在ECM没有物理损伤的前提下可以通过服务软件擦除重写。
ECM是精密的电子元件，在对车辆系统进行维修时要注意保护。
♦在查拔ECM上的连接插头前，请断开系统电源。
不允许带电插拔ECM上的连接插头。
♦在对ECM插头内的针脚进行测量时，一定要使用合适的转接导线，不可以用万用表的表笔直接测量。
在需要对底盘和发动机进行焊接作业时，一定要将ECM从发动机上拆下来，否则将损伤ECM，导致ECM失效。
输入设备输入设备向ECM输入各种参数，ECM通过这些参数来判断发动机当前的运行工况、司机的操作指令和其它的一些信号。
只有基于输入设备输入的正确参数，ECM才能做出正确的判断，控制发动机的运行。
按照输入设备功能的不同，可简单地将其分为三类，传感器、开关和油门踏板。
输入设备由ECM提供工作电源，大部分输入设备的工作电压都为5伏。
发动机主要通过安装在发动机和车辆上的各种传感器来实时监测当前的运行参数，不同的机型在传感器类型和数量上会有所不同，对柴油电控发动机，这些传感器通常包括：机油压力和温度传感器，进气温度和压力传感器，冷却液温传感器，柴油压力和温度传感器，发动机转速传感器，发动机位置传感器，大气压力传感器等等。
