单相多功能电力仪表用户手册一.概述单相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2）.取出仪表，松开定位螺丝，取下固定夹。
3）.将仪表安装插入配电柜的仪表孔中。
4）.插入仪表的固定夹，固定定位螺丝。
3．端子接线：注：L-N为辅助电源请按仪表外壳接线图正确接线！1）.辅助电源：多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。
A．采用交流电源建议在火线一侧安装1A的保险丝。
B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2）. 输入信号：系列产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
说明：A．电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。
B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。
如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。
建议使用接线排，不要直接接CT，以便于拆装。
四．编程和使用1．测量显示：可测量电网中的电力参数有：Ua；Ia；Pa；Qa；PF（功率因数）；Sa（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。
252ADF300L系列多用户计量箱安装使用说明书V1.4申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订目录1概述 (1)2产品规格 (1)3技术参数 (1)3.1电气特性 (1)3.2机械特性 (2)4主要功能 (2)5外形及安装尺寸（单位：mm） (2)5.1使用注意事项 (2)5.2产品尺寸 (3)6接线与安装 (4)7功能说明 (5)7.1有功电能计量 (5)7.2继电器控制（仅限预付费型） (5)8显示说明 (5)8.1显示举例 (5)9通信说明 (7)9.1通信协议 (7)9.2MODBUS通信地址说明 (8)9.3MODBUS通信地址表 (8)10常见故障排查 (14)1概述ADF300L 系列多用户计量箱最大可以计量12路三相或者36路单相，又可以支持多路单三混合安装。
该系列计量箱因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。
计量箱符合国标GB/T 17215.321-2008。
2产品规格选配功能：无;4G:4G 通讯IC：刷卡功能控制类型：无：计量型；Y:预付费型单相回路：1-36三相回路：1-12系列型号：I：单相12回路；II:单相24回路；III:单相36回路3技术参数3.1电气特性表1电气特性3.2机械特性表2机械特性（单位：mm）4主要功能表3主要功能型号类型最多用户反窃电远程抄表远程控制定时控制强控控制过载保护用电量查询剩余电量查询ADF300L-I计量型4S或12D√√√预付费型4SY或12DY√√√√√√√√ADF300L-II计量型8S或24D√√√预付费型8S或24DY√√√√√√√√ADF300L-III计量型12S或36D√√√预付费型12SY或36DY√√√√√√√√5外形及安装尺寸（单位：mm）5.1使用注意事项ADF300L系列多用户计量箱使用进线需与配套塑壳断路器配合使用，出线与配套微型断路器配合使用；出线端子采用双螺丝拧紧，严禁仅使用一只螺丝拧紧固定。
AOB19系列可编程数显功率因数、相位表使用说明书安装、使用产品前，请阅读使用说明书A OB 19系列表R S485是原指针式表或普通数字式表的理想换代产品。
本系列仪表最大的特色是采用了功率因数、相位和频率测量线路，实现功率因数表可通过键盘查看频率和相位值，而相位表可通过键盘查看频率和功率因数值的功能，仪表均●用途●技术特点数显功率因数、相位为新一代可编程智能表，主要用于对单相或三相用电线路中的功率因数、相位（功率因数角度）值进行实时测量与指示，并通过接口或模拟量变送输出接口对被测电量数据进行远传。
具有测量精度高、稳定性好、长期工作免调校、可通过面板按键现场设置参数等特点，功率因数、相位功率因数、相位通用化和模块化的设计方式，单只仪表内同时集成了备有开关量输出（上下限报警）模块、模拟量变送输出模块、RS 485数字通讯模块供用户任意选择，且各模块都采用插拔方式设计，用户可根据需要对仪表的各功能模块随意进行组合与增减。
通过仪表键盘可非常方便地实现对仪表的上下限报警值（或范围）及报警切换差、通讯地址及通讯波特率、变送输出方式及变送输出范围、数字滤波系数等参数的设置。
仪表内部取消了调校电位器，采用软件调校方式进行生产，模块化和通用化的设计方式大幅降低了仪表的生产成本，使本仪表具有极高的性价比。
一、概述－－1二、型号定义K ：继电器触点输出B ：模拟量变送输出R S4RS RS N ：继电器触点输出+模拟量变送输出+RS 485通讯接口仪表外形选择：H X 3：三相三线交流信号输入4：单相交流信号输入安装式数字电表系列产品代号显示方式选择：1:数码管显示输出方式选择：X :显示仪表，无输出功能T:85通讯接口S :继电器触点输出+485通讯接口D :模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：表示为功率因数表，表示为相位表信号接入方式选择：－－2AOB19-□□□□□三、技术参数3.1功率因数测量显示范围：0.000C～0.500C～1.000～0.500L～0.000L3.2相位测量显示范围：0°～359.9°3.3频率测量显示范围：45.00～65.00H z3.4功率因数测量准确度：±0.013.5相位测量准确度：±1°3.6分辨力：功率因数显示分辨力为0.001，频率显示分辨力为0.01H z，相位显示分辨力为0.1°3.7采样速率：约3次/s3.8额定输入电压：AC100V±10%、220V±10%、380V±10%3.9输入电流：1～5A3.10电压输入回路功耗：＜1V A3.11电流输入回路功耗：＜0.5V A3－－3.12AC /DC 85260V A C220V 10%50/60H z3.133.14----3.15,A C250V /2A D C30V/2A 3.16D C 010m A 020m A 420m A 0.5%FS 3.175003.180.000C 10.001L 0359.93.19RS 485M O DB U S_R T U 环境：温度～℃，湿度≤的无腐蚀性场合辅助电源：～或±辅助电源功耗：VA3无信号输入时提示信息：显示字符“”报警输出：上下限报警同一继电器输出触点容量为、。
多功能表M1M 30C用户手册万兴P D FM 1M 30C 用户手册9A K K 108466A 0148FDP兴万M1M30C多功能表用户手册删除水印万兴PDF3目录1.一般信息 (5)1.1.手册的使用和保存 (5)1.2.版权 (5)1.3.免责声明 (5)1.4.一般安全警告 (5)1.5.网络安全免责声明 (6)2.包装内容 (7)3.技术特性 (8)3.1.设备说明 (8)3.2.主要功能 (8)3.3.型号 (8)3.4.外形尺寸 (9)3.5.技术数据 (10)4.安装 (12)4.1.装配 (12)4.2.拆卸 (13)4.3.接线图 (14)5.设备访问 (17)5.1.显示屏 (17)5.2.按钮 (19)5.3.数据输入 (20)6.首次调试 (23)6.1.首次使用所需密码（ＰＷＤ） (23)6.2.实时时钟（ＲＴＣ） (24)6.3．布线（ＷＩＲＩ） (24)6.4.电流互感器变比（C T ） (25)6.5.电压互感器变比（ＶＴ） (26)7.配置（CONF） (27)7.1.通用 （UNIT） (28)7.2.安装（INST） (31)7.3.历史（HIST） (34)7.4.输入/输出（I/O） (36)7.5.报警（ALM） (38)7.6.通信（COMM） (44)4册手户用表能功多 C 30 M 1M8.数据读取（READ） ...............................................................................................46 8.1.实时（REAL） ........................................................................................................46 8.2.电能（ENRG） .......................................................................................................48 8.3.电能质量（PWQT） .. (49)8.4.最大需量（DEMD ） ...............................................................................................50 8.5.平均值（AVG）.. (51)8.6.最大值（MAX）......................................................................................................52 8.7.最小值（MIN）. (53)8.8.I/O ...........................................................................................................................54 8.9.通知（NOTF）.........................................................................................................55 8.10.历史记录（LOG）................................................................................................59 8.11.计时器（TIME） ...................................................................................................60删除水印万兴PDF9.废弃处理 (61)5 M1M 30C多功能表用户手册1.一般信息1.1.手册的使用和保存在使用本设备之前，请仔细阅读本手册并遵守所述指示。
435DDSF1352电子式电能表使用说明书安装使用说明书V1.0安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的当前规格。
目录1概述 (1)2主要功能 (1)3技术参数 (1)4外形及安装尺寸 (2)5接线与安装 (2)6显示与操作 (3)7通讯协议要求 (4)1概述DDSF1352单相电子式电能表用于计量额定频率50Hz的单交流有功电能，具有电能计量、电参量测量及RS485通信等功能，性能指标符合GB/T17215.321-2008标准。
是改革传统用电体制，提高用电管理水平的理想计表。
产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2仪表功能功能功能说明DDSF电能计量有功电能计量（正、反向）■无功电能计量（正、反向）■A、B、C分相正向有功电能电量测量U、I■P、Q、S、PF、F■LCD显示8位段式LCD显示、背光显示■按键编程4按键可编程通信等参数■脉冲输出有功脉冲输出■通讯通讯：RS485接口，同时支持Modbus、DL/T645-07■(■：标配；□：可选)3技术参数3.1电气特性项目DDSF1352规格测量电压参比电压220V功耗<10VA(单相)阻抗>2MΩ精度等级误差±0.2%电流输入电流10(60)A功耗<4VA(单路额定电流)精度等级误差±0.2%功率有功、无功、视在功率，误差±0.5℅电网频率45～65Hz，误差±0.2%计电能有功电能1级量无功电能2级时钟≤0.5s/d数字信号电量脉冲输出1路有功光耦输出开关量输出1路开关量输出脉冲脉冲宽度80±20ms脉冲常数1600imp/kWh通信接口与通信规约RS485口：Modbus RTU 规约/DL/T645-07规约通信地址范围Modbus RTU:1~247波特率支持1200bps~19200bps 环境工作温度-25℃~+55℃存储温度-40℃~+70℃相对湿度≤95℅（无凝露）相对湿度<2000m4外形及安装尺寸（单位：mm）DDSF1352注：直接接入的接线力矩应不大于4.0N·m5接线与安装电压电流接线示意图L N负载LL'A RS485+-B 有功2路通讯2122X1X22425404A B跳闸N DDSF1352接线图辅助功能接线示意图注：1.17、18为时钟与有功脉冲复用端子，默认为有功脉冲。
003PZ系列可编程智能电测表——单相表部分（AI、AV、F、PF、P、E、DI、DV）安装使用说明书V1.7安科瑞电气股份有限公司Acrel Co.,Ltd.申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。

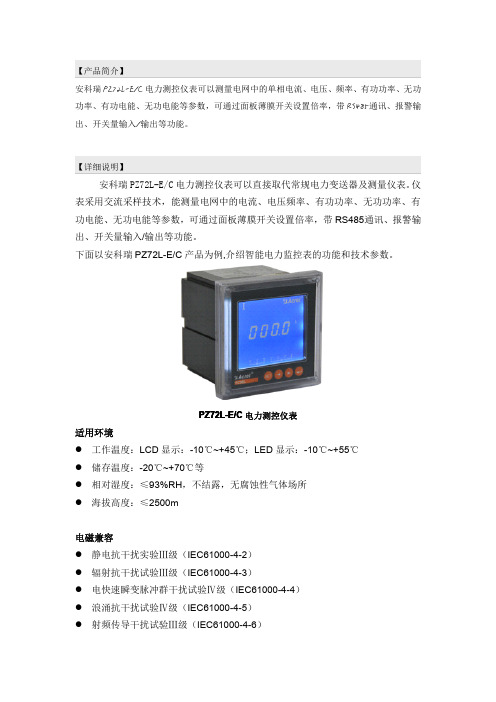

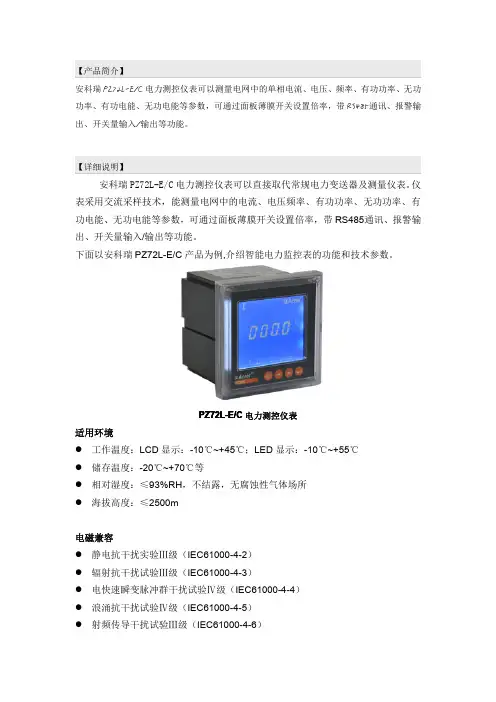

目录1概述 (1)2产品型号规格 (1)3技术参数 (2)4安装指南 (3)4.1外形及安装开孔尺寸 (3)4.2仪表及开孔示意图 (3)4.3安装示意图 (3)4.4安装说明 (3)4.5端子及接线 (4)5使用指南 (6)5.1按键 (6)5.2菜单符号及意义 (6)5.3编程流程 (7)5.4功能设置与使用 (14)5.5测量数据查看 (16)6通讯指南 (17)6.1概述 (17)6.2协议 (17)6.3错误校验的方法 (18)6.4单相表通讯参量地址表（Word） (19)6.5通讯应用 (20)1概述PZ系列单相表，采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电能、功率、电压、电流和频率等。
既可用于本地显示，又能与工控设备连接，组成测控系统。
产品符合企业标准Q31/0114000129C020-2016《PZ系列直流可编程数显智能表》和Q31/0114000129C017-2016《PZ系列交流可编程数显智能表》的规定。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2产品型号规格仪表型号基本功能外形可选功能PZ48-AI PZ48-AV PZ48-F 单相电流、电压、频率测量；LED数码管显示48方形1、一路RS485通讯（/C）2、一路变送输出(/M）PZ48L-AI PZ48L-AV PZ48L-F 单相电流、电压、频率测量；LCD液晶显示PZ72-AIPZ72-AV PZ72-F PZ72-PF PZ72-P PZ72-E 单相电流、电压、频率、功率、电能测量；LED数码管显示72方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、变送输出+RS485通讯（/MC）4、RS485通讯+开关量2DI（/KC）5、RS485通讯+开关量2DI2DO（/KC）PZ72-DI PZ72-DV 直流电流、电压测量；LED数码管显示PZ72L-AIPZ72L-AV PZ72L-F PZ72L-PF PZ72L-P PZ72L-E 单相电流、电压、频率、功率、电能测量；LCD液晶显示PZ72L-DI PZ72L-DV 直流电流、电压测量；LCD液晶显示PZ80-AIPZ80-AV PZ80-F PZ80-PF PZ80-P PZ80-E 单相电流、电压、频率、功率、电能测量；LED数码管显示80方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、变送输出+RS485通讯（/MC）4、RS485通讯+开关量2DI（/KC）5、RS485通讯+开关量2DI2DO（/KC）PZ80-DI PZ80-DV 直流电流、电压测量；LED数码管显示PZ80L-AIPZ80L-AV PZ80L-F PZ80L-PF PZ80L-P PZ80L-E 单相电流、电压、频率、功率、电能测量；LCD液晶显示PZ80L-DI PZ80L-DV 直流电流、电压测量；LCD液晶显示PZ96-AI PZ96-AV PZ96-F 单相电流、电压、频率测量；LED数码管显示96方形1、一路RS485通讯（/C）2、最多三路变送输出(/M或/M3）3、变送输出+RS485通讯（/MC或/M3C）4、RS485通讯+开关量4DI2DO（/KC）PZ96-DI PZ96-DV 直流电流、电压测量；LED数码管显示PZ96L-AI PZ96L-AV PZ96L-F 单相电流、电压、频率测量；LCD液晶显示PZ96L-DI PZ96L-DV 直流电流、电压测量；LCD液晶显示PZ42-AI PZ42-AV PZ42-F 单相电流、电压、频率测量；LED数码管显示42方形1、一路RS485通讯（/C）2、最多三路变送输出(/M或/M3）3、变送输出+RS485通讯（/MC或/M3C）4、RS485通讯+开关量4DI2DO（/KC）PZ42L-AI PZ42L-AV PZ42L-F 单相电流、电压、频率测量；LCD液晶显示注：1.电能表中，/KC(2DI&2DO)仪表无脉冲输出，其它类型有脉冲输出。
