民熔多用户电表详情介绍 (图文)

分时电表读数方法一：电能表的分时时段供电部门将每天24小时划分为尖、峰、平、谷四个时段。

江苏省企业峰谷分时电价执行范围为 100 千伏安（千瓦）及以上的大工业、普通工业客户。

分时电价时段峰时：8:00---12:00；17:00---21:00平时：12:00---17:00；21:00---24:00谷时： 0:00--- 8:00为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

二：电能表的各种示数智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。

在计算电费时主要的示数有:01：有功总电量有功功率是实际用电所做的有效功，这个数值是最重要的。

有的表，没有显示有功总电量，直接为正向有功总电量，如：有功总电量=正向有功总电量+反向有功总电量电能表的功率设计为由电网向用户传送为正。

正向有功总电量和反向有功总电量生活大多只有正向有功，有些光伏发电用户才会计量反向有功。

一般情况下有功总电量=正向有功总电量。

02：正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

03：需量正有功总需量是系统需要的供电有功需量最大值。

需量时间,就是出现最大需量的时间.04：无功功率是有方向的电网向用户的无功作为正向，反之用户向电网倒送无功就是反向。

将一、四象限无功相加作为正向无功，将二、三象限无功相加作为反向无功了。

组合无功的意思就是四象限无功相加减的结果。

有的表，没有显示组合无功I,直接显示无功I。

如：三：抄表并计算电能用量01：抄表一般工商业用户，需要分别抄有功总示数、有功尖示数、有功峰示数、有功谷示数、有功平示数，如果用电容量超过100kw还需要抄无功示数算功率因数。

02：算电费一般工商业执行分时电价，所以需要算出尖峰谷段的电量，然后乘以各时段的电价，算出各时段的电费，然后相加得出总电费。

民熔电表的分类与工作原理随着芯片制造及物联网技术的发展，生活中很多计量收费的装置都随之发生了改变。

电表、水表、燃气表以及暖气等都实现了数据的远程采集及控制。

这样不仅大大节省了人工，同样对数据的处理和统计也更为精确化。

浅谈电表的分类与工作原理，民熔电表的分类与工作原理机械式电表使用周期是纯机械仪表，又称感应仪表。

它利用电磁感应原理采集电流和电压，通过机械齿轮传动驱动计数，最后显示功耗。

内部主要由电流线圈、电压线圈、铝盘、永磁体、机械计数装置、接线端子等组成，电压线圈并联到负载回路时，线圈匝数大，线径细；当电流线圈串联到负载电路时，线圈匝数小，线径粗。

两个线圈产生的磁通量一起作用在铝盘上。

由于这两个线圈的作用，铝盘会产生涡流，使铝盘旋转。

在永磁体的阻尼作用下，铝盘将匀速旋转。

在蜗杆和齿轮的驱动下，计数装置对电量进行计数和显示。

浅谈电表的分类与工作原理，民熔感应式电表感应式电表由于使用的是机械装置进行计量，机械装置会因环境因素（如温度）而产生影响。

所以这种电表的稳定性和计量精度相对较差，并且每个电表在出厂时会存在磁路及机械结构的差异，所以需要加入一些补偿措施，长时间的运输及振动后，也需要进行调校。

这种电表在计量时需要带动铝片旋转，产生的功耗较大，并且无法防止窃电等非正常使用行为，需要人工定期抄表，这一点也会大大增加了工作量及用电量统计的时间。

所以这种电表现在基本上已经淘汰了。

电子式电表浅谈电表的分类与工作原理，民熔电子式电表是继感应电表之后的一种电表。

它体积小，重量轻。

电子仪表的测量还需要检测电压和电流。

一般采用电阻分压法检测电压。

电流通过采样电阻检测，采集到的负载电流通过电阻转换成电压。

这种仪表的计量不是机械铝盘，而是一种特殊的计量芯片，输入电压、电流采样信号。

测量芯片将输入电压和电流信号相乘，转换成与产品成比例的脉冲信号。

电量显示部分仍采用机械轮，与感应计不同。

它使用电磁计数装置。

测量芯片输出的脉冲驱动电量显示部的机械装置显示最终电量。

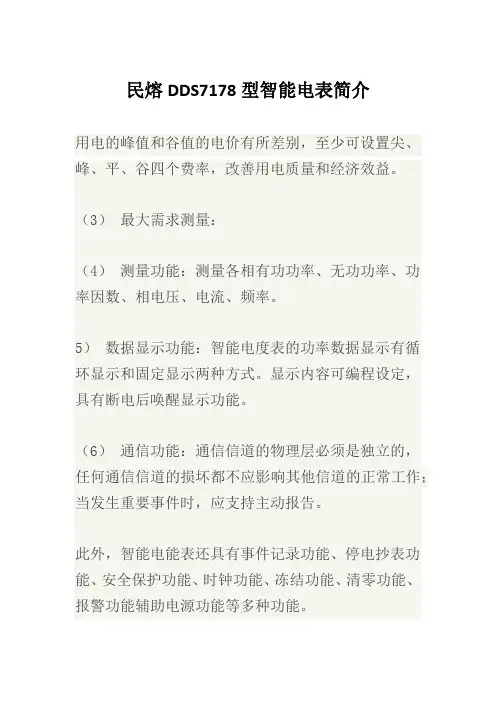

民熔DDS7178型智能电表简介
用电的峰值和谷值的电价有所差别，至少可设置尖、峰、平、谷四个费率，改善用电质量和经济效益。

（3）最大需求测量：
（4）测量功能：测量各相有功功率、无功功率、功率因数、相电压、电流、频率。

5）数据显示功能：智能电度表的功率数据显示有循环显示和固定显示两种方式。

显示内容可编程设定，具有断电后唤醒显示功能。

（6）通信功能：通信信道的物理层必须是独立的，任何通信信道的损坏都不应影响其他信道的正常工作；当发生重要事件时，应支持主动报告。

此外，智能电能表还具有事件记录功能、停电抄表功能、安全保护功能、时钟功能、冻结功能、清零功能、报警功能辅助电源功能等多种功能。

四、DDS7178型单电子式单相电能表
4.1功能概述
Dds7178单电子单相电能表能准确测量单相有功总电能，反向电能计入总电能。

电度表采用防磁反步计数器显示当前电能。

可用于测量频率为50Hz的单相交流有功电能。

电能表的核心器件是专用大规模集成电路（LSI）。

具有外围器件少、结构简单、可靠性高、抗窃电能力强、过载高、精度高、稳定性高、功耗低、使用寿命长等优点。

产品性能指标符合
GB/t17215-2002《静态交流一级、二级有功电能表》的要求
4.2产品特点：
1.变压器降压，抗干扰强
大屏液晶显示，读数方便
采用锰铜分流器，作为电流回路大大提高了仪表的过载能力
家庭用电，安全监测电能
安全放心，省心。

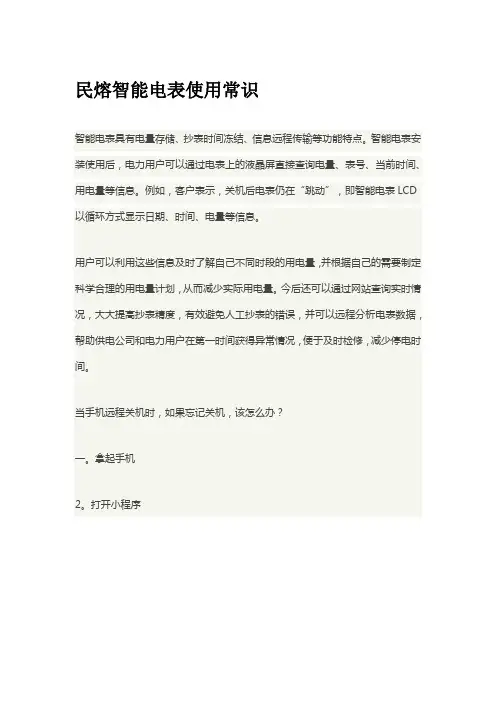

民熔智能电表使用常识智能电表具有电量存储、抄表时间冻结、信息远程传输等功能特点。

智能电表安装使用后，电力用户可以通过电表上的液晶屏直接查询电量、表号、当前时间、用电量等信息。

例如，客户表示，关机后电表仍在“跳动”，即智能电表LCD 以循环方式显示日期、时间、电量等信息。

用户可以利用这些信息及时了解自己不同时段的用电量，并根据自己的需要制定科学合理的用电量计划，从而减少实际用电量。

今后还可以通过网站查询实时情况，大大提高抄表精度，有效避免人工抄表的错误，并可以远程分析电表数据，帮助供电公司和电力用户在第一时间获得异常情况，便于及时检修，减少停电时间。

当手机远程关机时，如果忘记关机，该怎么办？一。

拿起手机2。

打开小程序三。

关闭家中主电源，避免隐患答：一是督促养成节电习惯。

由于部分客户不注意一些用电细节，例如关掉电视和电脑后，屏幕上的电源灯还在亮着，或者电脑在待机状态，各种充电器还插在电源上等等，用电量尽管很小，智能电表也会记录下来，这样积累下来的电量其实也不小。

因此，让更多的人“智能”用电才是智能电表的功能所在。

通过智能电表督促人们养成节电习惯。

二是改变人们用电方式。

智能电表可以更精确地分辨家庭用电的时间区间。

根据目前执行的居民分时电价政策，低谷时段电价比平段时段电价低0.28元每千瓦时，居民可以依据智能电表显示的家庭用电情况，利用好用电的“峰谷”时段，在用电高峰期减少用电量，将一些家电设备如热水器、洗衣机放到低谷时段使用，可以节省不少电费支出。

三是让人们改变生活用电习惯，优化用电方式，也可以达到节能减排的目的，这正是政府大力提倡的，也是所有公民的应有义务。

答：所谓“线损”，是指输变电设备和供电线路在输电过程中，在用户用电之前发生的电能损耗。

电表测量电表后客户的用电量。

供电线路的功率损耗将不在用户的电表中测量。

答：电能表所谓的“灵敏度”，不仅是电能表的启动电流，也是电能表量程的下限。

上海交通大学电气工程系主任严政教授认为，自百年前电表诞生以来，电表的计数精度没有发生根本性的变化。

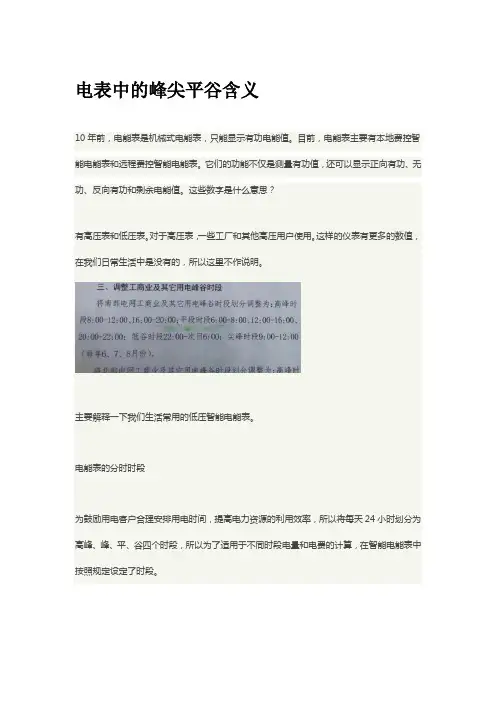

电表中的峰尖平谷含义10年前，电能表是机械式电能表，只能显示有功电能值。

目前，电能表主要有本地费控智能电能表和远程费控智能电能表。

它们的功能不仅是测量有功值，还可以显示正向有功、无功、反向有功和剩余电能值。

这些数字是什么意思？有高压表和低压表。

对于高压表，一些工厂和其他高压用户使用。

这样的仪表有更多的数值，在我们日常生活中是没有的，所以这里不作说明。

主要解释一下我们生活常用的低压智能电能表。

电能表的分时时段为鼓励用电客户合理安排用电时间，提高电力资源的利用效率，所以将每天24小时划分为高峰、峰、平、谷四个时段，所以为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

低压用户执行分时电价的有居民峰谷分时电价、一般工商业电价和最近刚实行的清洁能源取暖峰谷分时电价。

清洁能源供热峰谷和居民生活分时只实行峰谷（高峰8:00～8:00，谷8:00～8:00）每个时期的电价是不同的。

以河北省四大电网为例，说明了同一时期河北省电网和商业用电高峰时期的电价是不一样的。

（仅指单系统，两部制电价仅适用于315KVA及以上高压用户）电能表各种指示智能电表可查看时间、总有功功率、总正向有功功率、峰谷值、反向有功功率、剩余电量、最大需量、无功功率、电压、电流等值。

我只解释一下计算电费时必须知道的指示。

有功功率是我们实际用电所做的有效功，所以这个数值是最重要的。

有功总电量=正向有功总电量+反向有功总电量电能表上显示的都是示数，也就是我们常说的表底，我们在算电量时需要抄用电前的表底和用电后的表底。

正向有功总和反向有功总一般我们生活都只有正向有功，有些光伏发电用户才会计量反向有功。

所以我们会发现一般情况下有功总=正向有功总。

正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

电价和电费智能电表的功能之一就是可以下发电价参数，这个电能表显示电价为0.7162元/kwh它可以根据下发的电价参数，根据你的用电量来计算出使用电费并结算出实际剩余电费。

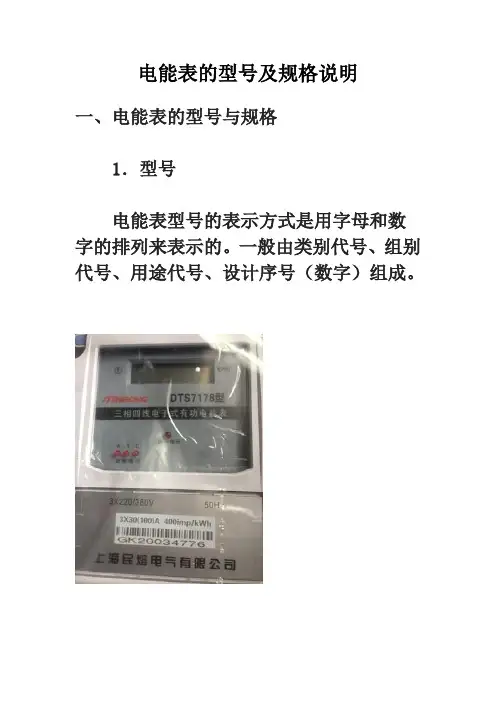

电能表的型号及规格说明一、电能表的型号与规格1．型号电能表型号的表示方式是用字母和数字的排列来表示的。

一般由类别代号、组别代号、用途代号、设计序号（数字）组成。

类别代号：第一位D表示电能表。

组别代号：第二位D表示单相；S表示三相三线；T表示三相四线；X表示无功；B 表示标准。

用途代号：Z表示最大需量；F表示分时计费；S表示电子式；Y表示预付费；D 表示多功能；M表示脉冲。

设计序号：用阿拉伯数字表示该产品制造厂生产设计规定的序号。

横线后面的数字，表示电能表标定电流的最大允许过载倍数。

例如，DT864-4型电能表，其含义为设计序号为864型的三相四线有功电能表，额定最大电流为标定电流的4倍；DTSD341型电能表的型号含义为设计序号为341的三相四线电子式多功能电能表；DDY11型则表示设计序号为11的单相预付费电能表等。

除上述型号的表示方式外，有些电能表还标有派生号，如T表示湿热、干燥两用；TH表示湿热带用；TA表示干热带用；G表示高原用；F表示化工防腐用等。

2．规格额定电压（又称参比电压）：表示电能表接入电路的电压，一般有220V;3×380V;3×380/220V;3×100V;3×100／万V.额定电流：表示电能表接入电路的标定电流和额定最大允许电流。

标定电流仅作为计算电能表负载的基数，而最大额定电流是电能表允许长期工作的负载电流。

例如，标注为1.5（6）A和10（40）A的电能表，标定电流是1.5A和10（40）A，最大允许负载电流则分别为6A和40A。

额定频率（又称参比频率）：表示确定电能表有关特性的频率值，以赫兹（Hz）为单位。

国产电能表的额定频率均为50Hz。

二、电能表的主要技术特性（l）准确度等级及负载范围。

我国国家标准规定，有功电能表的准确度等级为0.5级、1．O级和2.0级；无功电能表的准确度等级为2.0级和3.0级。

在额定电压、额定电流、额定频率及cos+一1的条件下，1．O级三相电能表工作5000h，其他电能表工作3000h后，其基本误差仍应符合原来准确度等级的要求。

IC卡预付费电度表亦称为IC卡预付费电能表、智能电表，是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。

管理售电系统95年前，主要为电钥匙IC卡，以93C46和24C01为主IC卡为可擦写存储芯片（EEPROM）或一般存储卡，IC卡存储方便、使用简单、价格便宜，安全性不高，存在被破解的可能性，用户以物业小区为主。

95年~99年，主要为电话卡式IC卡，以存储卡（24C01）和逻辑加密卡（4442、4428）为主其中逻辑加密卡（4442、4428）的安全性得到进一步提高，内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行操作。

用户从单纯物业小区扩展到电力行业管理部门，开始大规模普及使用98年~至今，主要为金融级IC卡，以CPU卡（CPU卡和SAM模块为加密介质）为主CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，存储容量大，处理能力强，信息存储安全等特性。

率先在北京供电局全面推广，并在河南、湖南等城市开始推广。

（1）不需要人工抄表，有利于现代化管理。

IC卡电表的使用避免人工抄表上门收费给客户带来的诸多不便，且历史购电数据均可以保存，便于客户查询。

（2）充分体现了电力的商品属性。

实行先买电后用电，客户可以根据自己的实际需要有计划地购电、用电，不会因欠费而发生滞纳金，增加不必要的开支。

（3）解决了收费难的问题。

能很好地解决零散居民客户、临时用电客户、经常欠费客户的收费问题。

IC卡电表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。

准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。

长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。

民熔DDS8383-LDG家用导轨式电表简介普通的电表：我们现在家用电度表都是有功电度表，它记录是电器消耗的有功电能，无功电能是不记录的，对普通灯泡、电炉等电热丝加热元件消耗的只有有功电能，而一些有电感的或有容感的负载上（电机、电视机、空调、日光灯等），除了有功电能的消耗外，还有无功电能的消耗。

也就是说在有感负载的视在功率是有功功率与无功功率的矢量相加，它们之间相差90度，视在“度数”功当然要大于电度表记录的有功度数。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表品牌民熔型号DDSD-LDG名称导轨式电能表精度1级额定电压220V/50Hz额定电流60A/80A(65A)外形尺寸36.6*78.4*65.6mm环境温度-10~50℃但对无感负载上所消耗的电能是100%记录在电度表上的，是无法通过并联任何电器负载来减小有功电能的消耗。

对有感负载，电度表只记录有功电能消耗，用户不要担心电度表多记录耗电。

要想通过外部电器来减小有功电能的都只能是骗人的把戏，除非平时多注重节约用电。

2 IC卡电表内部是由基表、主控单片机芯片、数码显示、继电器开关、ESAM模块和IC卡接口组成。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表普通家用电表主要由两个系统组成：测量系统和单片机处理系统。

测量系统：是一块单相电子式电能表。

工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，由电卡传递给电表，电卡经多次加密可以保证用户可靠地使用。

当所购电量用完后，表内继电器将自动切断供电回路。

当然电子表的功耗相对于机械表要大，因为驱动数码管或带背光的LCD需要更多的电流，一般数码管（相当于8个LED灯并排，但位置不同，根据亮灭来显示不同数字)点亮一点大概需要20mA的电流，显示的越多，自身消耗的越大，而机械电表现在大多数做的很灵敏，自身消耗大概是1月1度的表损（供电局在家用电费单上会多加一度电的损耗），并且机械电表不用电是没有消耗的，而电子表不用也会有损耗，一般用3段数码管+微控制器大概需要2-3W的自身消耗，会浪费更多的电能民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表实时显示一目了然民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表优质内芯打造更可靠的电表使用更放心民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表接线图民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表更多内容可关主微信公众号民熔电气集团回复电气可获取更多电气行业资料。

电表基础知识电表是电能表的简称，是用来测量智能的仪表，又称电度表，火表，智能表，千瓦小时表，指测量各种电学量的仪表电表知识讲解-最全面，最详细，民熔Ammeter，又称“安培表”。

--电流表是测量电路中电流大小的工具--在电路图中，电流表的符号为"圈A"--直流电流表的构造主要包括：三个接线柱[有"+"，"-"两种接线柱，如（+，-0.6，-3）或（-，0.6，3）]，指针，刻度等（交流电流表无正负接线柱）--电流表的使用规则：：①电流表要串联在电路中（否则短路。

）；②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转。

）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。

（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程电表。

4）直流电压表的符号要在V下加一个_，交流电压表的符号要在V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时，刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V（即最小分度值是0.5Ⅴ）；量程为“3Ⅴ”时，刻度盘上的每个大格表示lV，每个小格表示0.1V（即最小分度值是0.lⅤ）。

我们可用电流表来测量电流的大小．电流表的符号是（A）．交流电压表能在不区分正负极的情况下正确选择量程，并在被测电路两端直接并联。

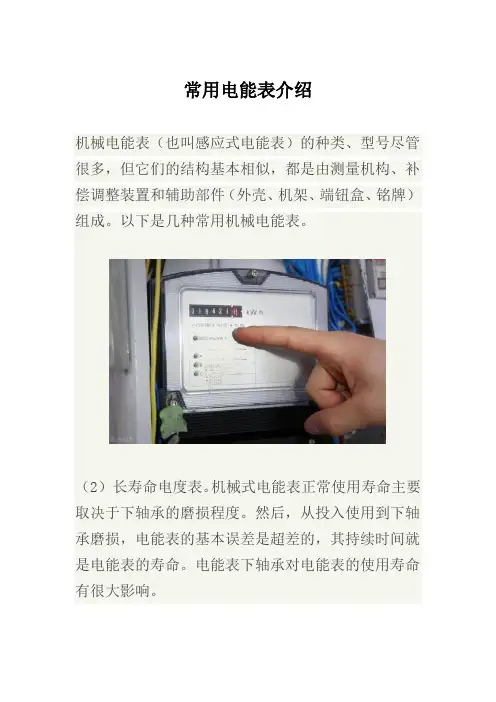

常用电能表介绍机械电能表（也叫感应式电能表）的种类、型号尽管很多，但它们的结构基本相似，都是由测量机构、补偿调整装置和辅助部件（外壳、机架、端钮盒、铭牌）组成。

以下是几种常用机械电能表。

（2）长寿命电度表。

机械式电能表正常使用寿命主要取决于下轴承的磨损程度。

然后，从投入使用到下轴承磨损，电能表的基本误差是超差的，其持续时间就是电能表的寿命。

电能表下轴承对电能表的使用寿命有很大影响。

（3）现代电能表的轴承结构主要有：钢球轴承、石墨轴承和磁力轴承。

镶嵌宝石分为单颗宝石和双颗宝石。

双宝石轴承摩擦力小，耐磨性好。

磁力轴承主要依靠同极性磁体之间的斥力来悬浮空间中的旋转元件。

磁力轴承降低了电能表的机械磨损，延长了电能表的使用寿命。

目前，长寿命电能表的轴承大多采用磁性结构，并逐渐推广应用。

（4）普通机械式电能表采用单宝石轴承，使用寿命一般为5年。

由于采用了磁性轴承、石墨轴承或双宝石轴承等新材料和新技术，长寿命电能表的轴承寿命可延长到10年左右。

（5）宽量程电能表。

近年来，由于居民生活水平的提高，装设的家用电器日益增多，容量很大，但同时使用的可能性较小。

如果选用旧式的单量程电能表，额定电流选择偏大，在实际负荷很小时，运行电流可能低于电能表额定电流的10%而使计量不准；反之若电能表额定电流选择偏小，一旦家用电器同时使用，电能表就可能因过负载而烧毁。

而宽量程电能表就能克服以上问题，只要所使用家用电器的电流总和在电能表的额定电流范围之内，都可以安全准确的计量。

因此农网和城网改造中居民安装的电能表一般为长寿命、宽量程电能表。

宽量程电能表又叫高过载倍数电能表，其过载能力可达2～4倍。

即这种电能表的额定电流并非一个固定值，而是一个弹性范围。

如单相表铭牌标有：2.0级，220V，10（40）A，则说明该表过载能力为4倍；电能表的额定电流在10～40A以内时，准确性仍能满足2.0级的要求。

而2.0级，220V，10A的普通电能表，其过载能力一般只有1.5～2倍。

预付费电度表又叫做定量电能表、IC卡电度表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续卖电，则自动切断电源停止供电。

插卡预付费电表常见的预存方法
预存方法有两种，一种为代码式，一种为写卡式。

代码式原理为:管理系统将用户信息和购电信息结合起来生成一组加密代码，并交给用户自己输入到电表中，电表经过正确解密后得到预存电量或金额并保存。

写卡式:将预购电量或金额写入专用电子卡（存储器）中，交给用户持电子卡到对应电表上进行通讯，预购值自动送入电表中。

电子卡或IC卡，又称购电卡，是用特殊的IC卡芯片经过特殊包装后制成的。

普通购电卡按通信方式可分为接触式和非接触式。

接触式有：卡片卡、钥匙卡，非接触式有：射频卡、遥控卡。

一户一卡，适合家庭使用。

一表多卡，插卡供电，拔卡断电，适用于公寓等出租房
弹簧座
轻松插入和取出卡
电力系统管理部门对预付费电能表的需求是多样化的。

以下是电力系统管理部门和特定用户通常需要的几种预付费电度表
（1）适用于解决流动性大、有拖欠倾向的中小电力用户/商业户三相预付费电能表问题。

（2）多户农民可使用多台电表和预付电能表灌溉。

（3）适用于三相多费率、有时间间隔的预付费电能表。

（4）适用分时电价政策的单相预付费电度表
（5）适用于普通居民的单相预付费电能表。

多功能电表常用术语，民熔✧ 1.年时区数电能表最多能运行的时区。

如果年时区数小于已编程的年时区，则电能表只运行前面几个时区（如年时区数为2，则运行前2个时区）。

年时区数编为0，则电能表只运行第一个时区（不管编程时编设了几个时区）。

年时区数最大不超过4。

✧ 2.日时段表数电能表最多能运行的日时段表号。

如果日时段表数设为3，则电表的第4和第5日时段表无效，即使某个时区的日时段表号被设为4，该时区会按第3日时段表的时段运行，而不会按第4日时段表的时段运行。

如日时段表数编为0，则电表只运行第1日时段表。

日时段表数最大不超过5。

✧ 3.日时段数电能表每天最多能运行的日时段。

最大不超过10。

如果日时段数设为4，则每个日时段表的第5~10时段的时间电表将视作无效，只有前4个时段的时间有效。

如设为0，则电表只运行第一个日时段。

✧ 5.费率数电能表最多能切换的费率号数。

其值最大不超过4。

电表按预先设置的键显编码内容显示数据项的功能。

当电表的显示按钮被按下，电表将显示某项数据参数，该数据一直显示60秒，涂非按钮再次被按下，电表则显示下一项数据，若再无按键操作，60秒后电表将自动退出键显状态，进入轮显状态。

✧19.轮显内容编码用户根据需要编设的键显内容的编码。

✧20.轮显内容编码用户根据需要编设的轮显内容的编码。

✧21.最大需量清零，数据清零最大需量清零有手动最大需量清零、掌上电脑最大需量清零、自动抄表日期最大需量清零。

数据清零：对所有计量参数内容置为零，但管理参数内容不变。

✧13.循显时间电能表轮显显示的总时间。

在此期间，所有轮显项逐项轮显，当编设的轮显项显示完一轮后，电表将从头开始继续轮显，直到循显时间已到，电表将进入停显状态。

如果这个时间被设为0，则电能表将作60秒处理。

✧✧14.停显时间电能表停止显示的时间。

经过这个时间后，电能表将再次进入轮显状态，并紧接着停显前的那一项继续轮显。

如果这个时间被设为0，则电能表不停显。

1．型号及其含义电能表型号是用字母和数字的排列来表示的，内容包括类别代号+组别代号+设计序号+派生号。

（1）类别代号。

D一电能表。

（2）组别代号。

1）表示相线：D一单相；T一三相四线有功；S一三相三线有功；X一三相无功。

2）表示用途：B一标准；D一多功能；M一脉冲；S一全电子式；Z一最大需量。

Y一预付费：F一复费率。

（2）设计序号。

用阿拉伯数字表示。

（4）派生号。

T一湿热、干燥两用；TH一湿热带用；TA 一干热带用；G一高原用；H一船用；F一化工防腐用。

例如：DD表示单相电能表，如DD862型，DD701型，DD95型。

DS表示三相三线有功电能表，如DS8、DS310、DS864型等。

DT表示三相四线有功电能表，如DT862型、DT864型。

DX表示无功电能表，如DX8、DX9、DX310、DX862型。

DZ表示最大需量表，如DZl型。

DB表示标准电能表，如DB2型，DB3型。

2．铭牌铭牌上应包含以下内容：（1）商标。

（2）计量许可标志（CMC）。

（3）计量单位名称或符号，如：有功电能表为“千瓦·时”或“kWh”；无功电能表为“千乏·时”或“kvarh”。

字轮式计度器的窗口，整数位和小数位用不同的颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×100、×10、×1等。

对于液晶显示屏的整数位和小数位，中间有小数点。

（4）电能表的名称及型号。

（5）基本电流和额定最大电流。

基本电流（校准电流）是确定电能表相关特性的电流值。

它是电能表的基本工作电流，单位为IB；额定最大电流为仪表能满足制造标准规定精度的最大电流值。

在IMAX中。

例如1.5（6）a表示电能表的基本电流值为1.5A，额定最大电流为6A，如果额定最大电流小于基本电流的150%，则只显示基本电流。

对于三相电度表，乘以前面的相数，如3×5（20）a。

（6）参考电压。

参考电压是确定电能表相关特性的电压值，是电能表的工作电压，单位为UN。

智能电表智能电能表作为智能电网营销业务、用电信息和能源分配的末端设备，覆盖范围极广，在能源互联网的建设过程中被赋予了新的使命及任务，新一代智能电能表在满足基础的计量功能外，更需要满足智能设备的灵活接入，实现设备数据的感知、采集和控制，不断适应能源互联网的建设需求与人民群众日益多样的服务需求当前智能电能表无法满足未来能源互联网末端应用需求智能电能表是智能电网末端的重要组成部分，目前已接入4.9亿智能电能表，覆盖率达到99%以上。

此外，智能电能表的非计量功能已经在配网运维管理、客户体验提升、服务国家能源战略转型升级等多个方面提供了强有力的数据支撑。

随着能源互联网对信息感知的深度、广度和密度提出的更高要求，智能电能表的问题也逐渐显现出来。

此外，国际法定计量组织（OIML）发布的R46型有功电能表国际提案，对电能表的技术和性能提出了新的要求和思路。

目前和今后，电能表都被赋予了新的使命和任务。

新一代智能电能表的发展需要充分考虑国际标准的先进理念。

除了满足基本的计量功能外，还需要借助其点广、用户联系紧密的应用特点，拓展电能表联网的特性特性，从而促进电力公司与用户之间的友好互动，帮助用户提前提出，为有效的能源管理提供帮助，提高站区设备和综合负荷的状态感知。

基于测量模块、管理模块和扩展模块新一代智能电能表在建筑设计中的功能特点1.结构设计新一代智能电能表主要由计量模组、管理模组以及扩展模组三个部分构成。

计量模组是新一代智能电能表的核心，承担着法制计量的基本功能，保存了所有法制相关的电能、时间等原始数据，不仅为国家量值溯源和计量数据追溯提供法制依据，还为其他模组的数据应用和业务实现提供基础数据。

管理模组是新一代智能电能表的管理中心，采用可插拔式设计，通过标准化接口与计量模组、扩展模组建立连接，除具备营销业务所要求的基本功能外，还负责其它模组的数据分发和管理工作。

同时管理模组上加载轻量级操作系统，并部署多元化应用APP，能够实现功能灵活配置、满足升级需求。

民熔插卡电表简介一、IC卡电度表介绍： 1.为什么采用IC卡予收费电度表方案：对旧式电磁电度表的改造有许多方案，归纳起来一种是数据采集方式；另一种是数据卡（IC卡或磁卡）方式。

数据采集方式是用无线或有线将电度表中的用电量传送到电业局；这种系统造价很高,一些发达国家一般采用这种方式。

数据卡方式是用卡作为数据传递的媒体, 这种方式较适合我国的情况。

其中IC卡（电卡）与磁卡相比大小一样, 但记录数据的媒体不同。

磁卡上有一磁带, 它记录数据的方式如同磁带录音机, 数据的记录及读出全要磁头移动。

IC卡是将集成电路（存储器）封装在塑料基片中, 数据的记录、读出由CPU芯片完成。

IC卡的优点是（1）信息量大、可加密, 可靠性高；（2）信息保存时间长、不易破坏（磁卡在外磁场下可消磁）；（3）可以重复使用；（4）成本低。

民熔预付费插卡电表电工分享：插卡电表的工作原理，看完用电倍轻松。

民熔2卡片式电度表计费系统：微机管理系统售卡机IC卡式电度表微机和刷卡机由售电单位（电业局）管理。

用户卡先到售电单位用现金购买所需电量（度）。

回家后，他把卡片插入电表的卡座（CPU芯片）。

此时，用户可以用电。

当用户电表中记录的电量仍为10度时，会向用户发出警告（如断电一次），提醒用户重新购买。

如果电表的剩余功率为零，并且没有增加新的功率，则电表中的继电器断路，电源停止。

三。

电能表技术指标：（1）技术指标：A.电流范围：5（20）A，5（40）A B.电能表常数：1600 imp/kW，H C.启动电流：0.4%IBD.功率：小于2W E.IC卡：加密，可重复使用F.其他功能：4位显示，报警功能，数据可以写，双向计数。

g、工作环境：-20℃~45℃h.体积：154mm×110mm ×63mm i.重量：0.7Kg 4.主要结构及工作原理：电能表外壳采用5.主要功能：（1）电能卡电能卡采用单一电源EEPROM技术，一表一卡制，用户相互之间不通用，数据回写多重加密，IC卡可重复使用。

常用电能表的型号及含义目前，电能表的形式及功能是多种多样的，各电能表品牌厂家在型号命名上也不尽完全相同，普通有功电能表只用两个字母表示其功能和用途。

有特殊功能或电子式的电能表多用三个字母表示其功能和用途。

举例如下。

干货分享：常用电能表的型号及意义，民熔①DD28表示单相电能表。

第一个字母D表示电能表，第二个字母D表示单相，9Q为设计序号。

②DS862表示三相三线有功电能表。

第一个字母D表示电能表，第二个字母S表示三相三线，86为设计序号，2为改进序号。

③Dt862代表三相四线制有功电能表。

D为电能表，t 为三相四线，86为设计数，2为改进数。

④ DJ表示直流电能表。

D是电能表，j是直流电。

⑤ DB代表标准电能表。

D代表电能表，B代表标准电能表。

⑥ DZ是最大需量表。

D为电能表，Z为最大需量。

⑦ DBS表示三相三线制标准电能表。

D代表电能表，B 代表标准，s代表三相三线。

⑧ DBT表示三相四线制标准电能表。

D代表电能表，B 代表标准，t代表三相四线。

⑨ Dx8表示无功电能表。

D为电能表，X为无功功率，8为设计序号。

⑩ Dtm31代表三相四线制脉冲电能表，D代表电能表，T代表三相四线制，M代表脉冲，31代表设计序号。

33号电能表是一种功能相同的无功电能表。

该表可用于工矿企业和各业务单位测量有功或无功电能。

它可以远距离采集脉冲信号，通过编程控制电能，节省人力，提高工作效率。

① Dtd18为三相四线制有源多功能电能表。

D为电能表，t为三相四线，D为多功能，18为设计序号。

该表除具有通用计量功能外，还具有峰谷、正断面电能计量、最大需量显示、需量积累等40多种功能，是一种多费率计量仪表，工矿企业用电部门实行分时电价，合理用电。

民熔电能表基础概念,民熔一、产品术语二、行业专用名词术语三、六型表常用术语一、产品术语：1.多功能电能表：由测量单元和数据处理单元等组成，除计量有功与无功电能量外，还具有分时、测量需量等二种以上功能，并能显示、贮存和输出数据的能力。

如六型表，四型表，华立表，W1与Y1表2.预付费卡电能表：由测量单元，数播处理单元及IC卡组成，用户只有通过IC卡购电后才能用电的电表。

如单相单费率卡表，三相单费字卡表，三相多功能卡表。

11.显示器（display）显示贮存器内套的单元。

12.计度器（register）由贮存器和显示器构成的能贮存和显示信息的机电或电子单元：13.电流线路（current circuie 导入仪表所连线路电流的内部接线和部分测量器件。

14.电压线路（voltage circuit 引入仪表所连线路电压的内部接线、部分测量器件和仪表用电源。

15.辅助线路（auxiliary circuie 表充内的元件（灯、签触器等）以及月以连接外部装置（例如时钟、继电器、脉冲计数器）的连线。

16.常效（constant）表示仪表记录的有功电能与相应的测试输出值之间关系的值：如此值是脉冲数，则常数是imp/kwh 或wh/imp： 17.基本电流(Ib）basic current(b）确定直接接通仪表有关特性的电流值。

18.额定电流（In）rated current(1m）确定经互感器工作的仪表有关特性的电流值： 19.最大电流（Imax）maximum current（Imax) 仪表能基本满足本标准规定的电流最大值。

3.简易复费早电表：由测量单元和效播处理单元等组成，主要计量有功电量与分时计量电量。

如单相复费率电表，黑白电能表。

4.简易有功与无功电表：则测量单元及简易筛加功能的电表，如三相四线/三相三线有功无功电能表，单相表。

5.三相四线有功表，三相三线有功表。

6.跨线式无功表：三相四线90度无功表（△90度无功表），三相三线90度无功表（V90度无功表）。

电表基础知识电表是电能表的简称，是用来测量智能的仪表，又称电度表，火表，智能表，千瓦小时表，指测量各种电学量的仪表电表知识讲解-最全面，最详细，民熔Ammeter，又称“安培表”。

--电流表是测量电路中电流大小的工具--在电路图中，电流表的符号为"圈A"--直流电流表的构造主要包括：三个接线柱[有"+"，"-"两种接线柱，如（+，-0.6，-3）或（-，0.6，3）]，指针，刻度等（交流电流表无正负接线柱）--电流表的使用规则：：①电流表要串联在电路中（否则短路。

）；②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转。

）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.电表知识讲解-最全面，最详细，民熔电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。

（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程电表。

4）直流电压表的符号要在V下加一个_，交流电压表的符号要在V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时，刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V（即最小分度值是0.5Ⅴ）；量程为“3Ⅴ”时，刻度盘上的每个大格表示lV，每个小格表示0.1V（即最小分度值是0.lⅤ）。

我们可用电流表来测量电流的大小．电流表的符号是（A）．交流电压表不分正负极，正确选择量程，直接把电压表并联在被测电路的两端。

多功能电表常用术语，民熔✧ 1.年时区数电能表最多能运行的时区。

如果年时区数小于已编程的年时区，则电能表只运行前面几个时区（如年时区数为2，则运行前2个时区）。

年时区数编为0，则电能表只运行第一个时区（不管编程时编设了几个时区）。

年时区数最大不超过4。

✧ 2.日时段表数电能表最多能运行的日时段表号。

如果日时段表数设为3，则电表的第4和第5日时段表无效，即使某个时区的日时段表号被设为4，该时区会按第3日时段表的时段运行，而不会按第4日时段表的时段运行。

如日时段表数编为0，则电表只运行第1日时段表。

日时段表数最大不超过5。

✧ 3.日时段数电能表每天最多能运行的日时段。

最大不超过10。

如果日时段数设为4，则每个日时段表的第5~10时段的时间电表将视作无效，只有前4个时段的时间有效。

如设为0，则电表只运行第一个日时段。

5.费率数电能表最多能切换的费率号数。

其值最大不超过4。

若费率数设为3，则只有T1、T2、 T3有效，而会将T4默认为T3费率，若费率数设为2，则只有T1、T2有效，T3、T4都将被默认为T2费率，依此类推。

如为0，则电表不论在哪个日时段，只运行费率✧ 6.费率号编程时用来表示电表运行在何种费率，用1、2、3、4表示。

通常1代表尖费率，2代表峰费率，3代表平费率，4代表谷费率。

✧7.公共假日数电能表一年中能运行在公共假日状态下的最大天数（不包括春节期间）。

如为0，表示公共假日选择无效。

其值最大不超过12。

✧8.公共假日一般指国家规定的假日，如1月1日、5月1日等，用户可设置。

✧9.公共假日日期及日时段表号设定一年中的公共假日日期及采用的日时段表号，不同的公共假日可采用不同的日时段表号。

✧10.春节三天采用的日时段表号指中国农历正月初一、初二、初三三天采用的日时段表号。

✧11.周休日采用的日时段表号按需要设定休息日采用的日时段表号。

✧12.周休日一般指一周内规定的休息日。

由周休日状态字来设定每周的工作日和休息日。
