220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准:审核:编制:一:试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。
通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二:试验依据:1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三:试验条件:1)电缆头制作已完成。
2)电缆相位已校准。
3)电缆绝缘电阻满足要求。
4)电缆绝缘屏蔽已可靠接地。
5)电缆距离满足试验的安全距离。
四:人员组织机构总指挥:宋俊烨副总指挥:王双庆试验负责人:王冠栋安全员负责:秦启勇试验人员:申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员:厂家、李伟强、周彦彬五:试验设备准备:试验电源采用VFSR-35/750变频串联谐振成套装置:试验设备参数如下:5.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流:20A/10A/5A5.3试验电抗器: YDTK-1750/250 (本次试验使用1台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF 额定电压:250KV 准确级: 1.0级六:试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值:导体和金属屏蔽间加压: 110 kV6.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C测试相加高压,非测试相短接接地。
220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准:审核:编制:一:试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。
通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二:试验依据:1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三:试验条件:1)电缆头制作已完成。
2)电缆相位已校准。
3)电缆绝缘电阻满足要求。
4)电缆绝缘屏蔽已可靠接地。
5)电缆距离满足试验的安全距离。
四:人员组织机构总指挥:宋俊烨副总指挥:王双庆试验负责人:王冠栋安全员负责:秦启勇试验人员:申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员:厂家、李伟强、周彦彬五:试验设备准备:试验电源采用VFSR-35/750变频串联谐振成套装置:试验设备参数如下:5.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流:20A/10A/5A5.3试验电抗器: YDTK-1750/250 (本次试验使用1台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF 额定电压:250KV 准确级: 1.0级六:试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值:导体和金属屏蔽间加压: 110 kV6.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C测试相加高压,非测试相短接接地。
110kV电缆交流耐压试验方案批准:____________________审核:编写:目录第一章 110kV电缆交流耐压试验方案 (1)1、试验目的 (1)2、电缆参数 (1)3、试验方案 (1)4、试验接线图及试验仪器 (2)5、试验电源的落实 (3)6、试验地点及加压方式的选择 (3)7、试验注意事项及操作步骤 (3)8、结束试验 (4)9、试验组织机构 (4)第二章安全风险控制措施 (4)1、安全措施 (4)2、试验风险及防范 (5)第三章事故应急处理措施 (6)1、触电应急 (6)2、火灾事故 (7)3、交通事故 (7)4、发生高温中暑 (7)第一章110kV 电缆交流耐压试验方案1、试验目的检查电缆在施工后的绝缘情况,同时检查电缆终端及电缆中间头的制作工艺及质量, 考核电缆的绝缘状况。
2、电缆参数根据现场实际情况,本次电缆耐压110kV 老大屋站110kV 屋铁线间隔采用电缆不接 进电缆仓,直接在电缆头处装设试验套管。
本次电缆耐压试验点:试验设备停放在110kV 老大屋站内右侧站内道路上,采用高 压引线连接至电缆试验套管位置上。
3、试验方案3.1 由于本次110kV 电缆线路是全新电力电缆线路,根据Q/CSG 1205019-2018《电力设 备交接验收规程》规定,橡塑电缆优先采用20〜300H z 交流耐压试验,64/110kV 电力 电缆采用试验电压Us=2.0U 「128kV ; t= 60min 。
A 、B 、C 相电缆试验电压:Us=2.0U 0=128kV ; t= 60min 。
3.2 试验频率及电抗器电流计算:f 二—1= 根据 2冗v LC , 1= 2几f CUs ,考虑使用2节电抗器, 电抗器:216kV 30A/节、14.3H, 2 只。
经计算可得:第1页共7页3.2.1 110kV 电缆耐压参数(试验电流、频率):[1]单相耐压:f =51.73Hz, 单相 I =27.54A; [2]两相耐压:f =36.58Hz, 两相 I =38.95A ; [3]三相耐压:f =29.86Hz, 三相 I =47.70A。
满足10kV及以下电动机的交流耐压试验一、被试品对象及试验要求(1)满足35kV,300mm2,500m交联电缆的交接交流耐压试验,试验电压52kV;(2)满足10kV,400mm2,1km交联电缆的交接交流耐压试验,试验电压21.8kV;(3)满足10kV及以下电动机的交流耐压试验,试验电压16kV,试验频率45-65Hz;(4)满足35kV等级及以下PT、CT、套管、支柱绝缘子、隔离开关的交流耐压试验,试验电压不超过200kV,试验频率30-300Hz;工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;二、装置主要技术参数及功能1.额定容量:360kV A;2.输入电源:单相220V电压,频率为50Hz;3.额定电压:200kV4.额定电流:1.8 A5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五\装置容量确定35kV/300mm2电缆,长度500m,电容量≤0.095μF,试验频率为30-300Hz,试验电压52kV。
频率取70HZ试验电流 I=2πfCU试 =2π×70×0.095×10-6×52×103=2.2A对应电抗器电感量 L=1/ω2C=54H设计四节电抗器,使用电抗器二节串联二节并联,则单节电抗器为90kVA/50kV/1.8A/54H。
110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准:审核:初审:编写:2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)(一)施工技术、资料准备 (13)(二)专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)(一)通用安全措施 (16)(二)专项安全措施 (19)十二、吊车停放位置说明及注意事项: (20)十三、现场文明施工与环境保护 (20)(一)文明施工 (20)(二)资料和信息管理 (21)(三)环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表(同意人员变更后签证此表) (24)十六、工器具变更情况表(同意增加工器具后签证此表) (24)十七、附件(长时感应电压(带局部放电测量)试验方案) (24)一、工程概况(一)编制依据:根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。
(二)施工执行标准:(三)工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案,按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。
(四)施工图纸厂家出厂说明书1套(五)施工地点1、主变区域:#1、#2、#3主变区域(六)施工工期:2019年 09 月 09 日至2019 年 09月 10日,计划总工作日: 2 日;二、施工方案安全风险评估(一)主要风险概述1、工作前,工作人员应明确工作位置,并确定其它无关物理连接断开。
登高作业必须佩戴安全带,必须将安全带扣在工作位置旁牢固、结实固定物上。
使用梯子前检查梯子是否完好,必须有人扶梯,扶梯人注意力应集中,对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况,不能只看电源开关的容量,确保试验电源容量满足要求3、降压后应及时挂设地线,待充分放电后方可操作(二)施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险,根据施工方案风险评价结果,5 级(不可接受风险) 0 个, 4 级(高风险) 0 个, 3 级(中度风险)0 个,5三、施工组织措施(一)业主单位管理组织1、安全管理组组长:XXX组员:XXX2、工程管理组组长:XXX组员:XXX3、监理:XXX(二)现场施工人员组织1、施工总负责人:XXX2、现场负责人: XXX3、施工工作主要负责人:XXX4、技术负责人:XXX5、安全负责人:XXX6、资料管理员:XXX7、施工班组:一次班组、高压班(三)职责划分1、业主单位管理组织职责:(1)安全管理组a、负责工程开工前对施工人员进行安全技术交底。
110kv全站试验方案
110kv全站试验方案主要包括以下步骤:
1. 设备检查:检查变电站内的所有设备,包括变压器、断路器、隔离开关、电流互感器、电压互感器等,确保设备完好无损,符合设计要求。
2. 绝缘电阻测试:对所有设备的绝缘电阻进行测试,确保设备的绝缘性能良好,符合相关标准。
3. 交流耐压试验:对所有设备的交流耐压进行测试,确保设备在正常工作电压下能够稳定运行。
4. 继电保护装置校验:对变电站内的继电保护装置进行校验,确保其功能正常,能够在设备发生故障时及时切断故障电流。
5. 接地电阻测试:对变电站的接地电阻进行测试,确保接地电阻值符合设计要求,保障设备和人身安全。
6. 电缆耐压试验:对变电站内的电缆进行耐压试验,确保电缆的电气性能符合设计要求。
7. 模拟故障试验:模拟实际运行中的故障情况,对设备的保护功能进行测试,确保设备在发生故障时能够正确动作。
8. 传动试验:对断路器、隔离开关等设备的传动机构进行试验,确保其动作灵活、准确。
9. 自动化系统测试:对变电站的自动化系统进行测试,包括遥测、遥控、遥信等功能,确保系统能够正常工作。
10. 验收合格:在完成以上所有试验后,进行验收合格程序,确保所有设备符合设计要求和相关标准。
以上是110kv全站试验方案的大致步骤,具体操作可能因实际情况而有所不同。
建议根据具体情况进行调整和完善。

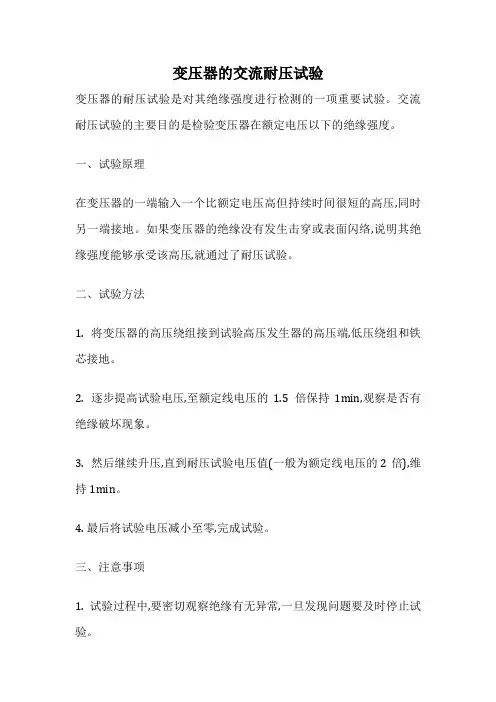

变压器的交流耐压试验
变压器的耐压试验是对其绝缘强度进行检测的一项重要试验。
交流耐压试验的主要目的是检验变压器在额定电压以下的绝缘强度。
一、试验原理
在变压器的一端输入一个比额定电压高但持续时间很短的高压,同时另一端接地。
如果变压器的绝缘没有发生击穿或表面闪络,说明其绝缘强度能够承受该高压,就通过了耐压试验。
二、试验方法
1. 将变压器的高压绕组接到试验高压发生器的高压端,低压绕组和铁芯接地。
2. 逐步提高试验电压,至额定线电压的1.5倍保持1min,观察是否有绝缘破坏现象。
3. 然后继续升压,直到耐压试验电压值(一般为额定线电压的2倍),维持1min。
4. 最后将试验电压减小至零,完成试验。
三、注意事项
1. 试验过程中,要密切观察绝缘有无异常,一旦发现问题要及时停止试验。
2. 耐压试验必须在无负载的情况下进行。
3. 耐压试验电压的频率应与变压器的额定频率相同。
4. 耐压试验时,要控制电压上升的速率,每秒不超过5kV,避免发生涌入过流。
交流耐压试验是确定变压器绝缘水平的重要试验,其结果关系到变压器的安全可靠运行。
要按规范要求进行试验,并做好绝缘监测,以确保试验的安全与有效性。

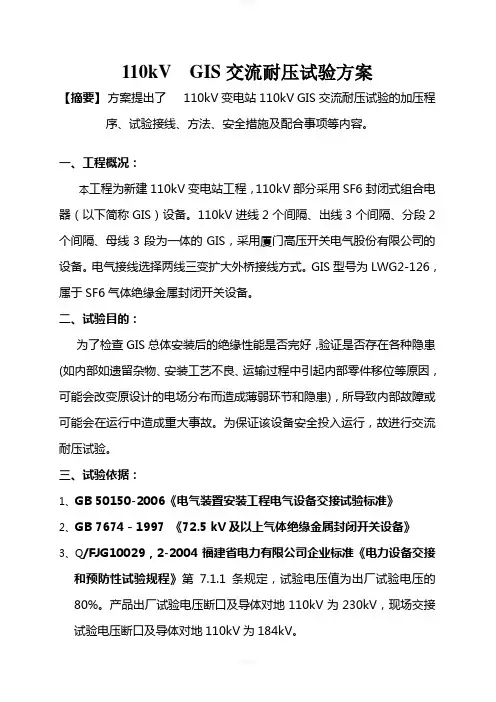

110kV GIS交流耐压试验方案【摘要】方案提出了110kV变电站110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。
一、工程概况:本工程为新建110kV变电站工程,110kV部分采用SF6封闭式组合电器(以下简称GIS)设备。
110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS,采用厦门高压开关电气股份有限公司的设备。
电气接线选择两线三变扩大外桥接线方式。
GIS型号为LWG2-126,属于SF6气体绝缘金属封闭开关设备。
二、试验目的:为了检查GIS总体安装后的绝缘性能是否完好,验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因,可能会改变原设计的电场分布而造成薄弱环节和隐患),所导致内部故障或可能会在运行中造成重大事故。
为保证该设备安全投入运行,故进行交流耐压试验。
三、试验依据:1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》2、GB 7674-1997 《72.5 kV及以上气体绝缘金属封闭开关设备》3、Q/FJG10029,2-2004福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第7.1.1条规定,试验电压值为出厂试验电压的80%。
产品出厂试验电压断口及导体对地110kV为230kV,现场交接试验电压断口及导体对地110kV为184kV。
4、I EC517和GB7674均认为试验电压频率在10-300Hz范围内与工频电压试验基本等效。
5、GIS生产厂家(厦门高压开关电气股份有限公司)出厂试验报告及有关技术文件。
四、人员组织:1、项目经理:2、技术负责:3、现场负责人:4、现场试验负责人及数据记录:5、被试GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路负责人:,监护:6、试验设备接线及实际加压操作负责人:,监护:7、现场安全员:8、试验技术人员共4人,辅助工若干人9、外部协助人员:现场安装人员,监理及业主代表等人员。

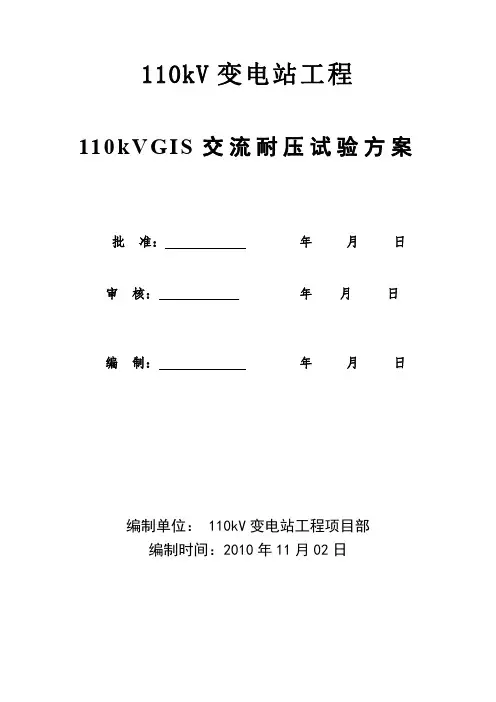

110kV变电站工程110kV GIS交流耐压试验方案批准:年月日审核:年月日编制:年月日编制单位:110kV变电站工程项目部编制时间:2010年11月02日目录1、【摘要】 (1)2、工程概况 (1)3、试验目的 (1)4、试验依据 (1)5、人员组织 (2)6、试验设备 (2)7、安全措施 (3)8、试验具备条件和试验注意事项 (5)9、试验方法及程序(加压图) (6)10、GIS一次设备主接线图 (10)11、GIS交流耐压试验判据 (11)12、试验记录 (11)13、附图1(试验接线原理图) (11)14、附表1(试验记录) (12)15、附表2(耐压试验计算公式) (12)16、附表3-1(110kV GIS整个回路导体对外壳耐压试验步骤表) (13)17、附表3-1(110kV GIS整个回路导体对外壳耐压试接线状态图).第14页18、附表3-2(110kV GIS1号主变、M2-M3母联断路器断口耐压试验步骤表) (15)19、附表3-2(110kV GIS1号主变、M2-M3母联断路器断口耐压试验接线状态图) (16)20、附表3-3(110kV GIS3号主变、M1-M2母联断路器断口耐压试验步骤表) (17)21、附表3-3(110kV GIS3号主变、M1-M2母联断路器断口耐压试验接线状态图) (18)22、附表3-4(复测110kV GIS一次设备整个回路导体的接触电阻试验步骤表) (19)23、附表3-4(复测110kV GIS一次设备整个回路导体的接触电阻试验接线状态图) (20)24、附表3-4(110kV GIS内PT和MOA老练耐压试验步骤表) (21)25、附表3-4(110kV GIS内PT和MOA老练耐压试验接线状态图) (22)110kV GIS交流耐压试验方案【摘要】方案提出了110kV变电站110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。

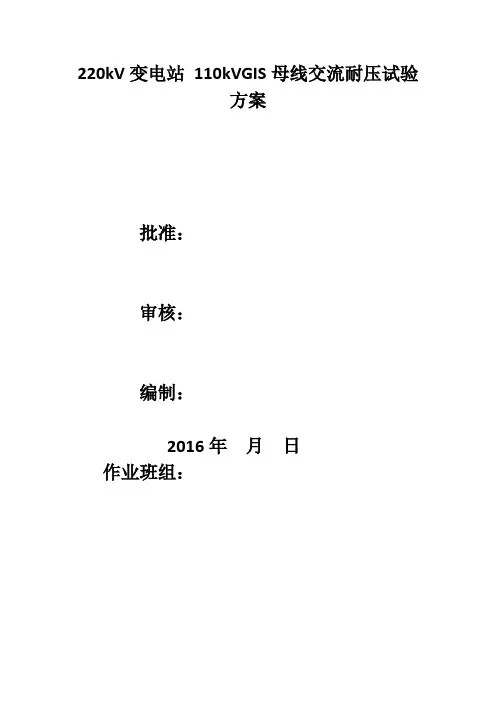

220kV变电站110kVGIS母线交流耐压试验方案批准:审核:编制:2016年月日作业班组:一、工程概况:本工程为220kV变电站工程,110kV部分采用SF6封闭式组合电器(以下简称GIS)设备。
110kV采用双母线的结构,采用¥¥¥¥¥¥¥¥有限公司有限公司的设备。
属于SF6气体绝缘金属封闭开关设备。
主要技术参数如下:名称:气体绝缘金属封闭开关设备型号:AAAA额定频率:50Hz 额定电压:126kV 交流耐压:230kV/1min制造单位:¥¥¥¥¥设备有限公司二、试验目的:为了检查GIS母线安装后的绝缘性能是否完好,验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因,可能会改变原设计的电场分布而造成薄弱环节和隐患),所导致内部故障或可能会在运行中造成重大事故。
为保证该设备安全投入运行,故进行交流耐压试验。
三、试验依据:I EC517和GB7674均认为试验电压频率在10-300Hz范围内与工频电压试验基本等效。
四、人员组织:1、工作负责人:@@2、技术负责:!!3、现场试验负责人:###4、被试GIS二次回路短路接地负责人:%%%,监护:!!!5、试验设备接线及实际加压操作负责人:!!!,监护:@@@@6、现场安全负责人:AAA。
放电、并将升压设备的高压部分短路接地负责:@@@@8、试验技术人员共3人,辅助工若干人9、协助人员:厂家现场安装人员。
五、试验设备:1、设备、工器具及材料清单2、资料准备确认人签名:六、安全措施:1、进入试验现场,试验人员必须戴安全帽,穿绝缘鞋,工作负责人和现场安全员负责人监督各项安全措施的落实。
试验现场不准吸烟,并备有足够的灭火器材。
2、所有试验现场人员均应听从试验负责人的指挥。
开始试验前,负责人应对全体试验人员详细说明在试验区应注意的安全注意事项,并做好记录。
3、试验时,试验设备及被试品周围栏好红白带,并由专人看护;加压及试验过程中,试验人员、AAAAA有限公司指派人员及其他相关人员对GIS现场观察,如有异常情况,及时向试验负责人联系。
BPXZ-HT-200kVA/200kV一体式变频串联谐振升压装置一、被试品对象及试验要求1、110kV变电站交流耐压试验,试验频率为30-300Hz,试验电压≤200kV。
二、工作环境1.环境温度:-150C–40 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;4.车载式:依维柯三排座工程车;三、装置主要技术参数及功能1.额定容量:200kV A;2.输入电源:单相220V电压,频率为50Hz;3.额定电压:200kV;4.额定电流:1A5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续5min;过压1.1倍1分钟;8.温升:额定负载下连续运行5min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;12.可实现以下功能1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作3)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出4)软件经过严格模拟运行检验,运行安全、稳定、可靠,变频器系统参数设置中有外接分压器变比参数设置。
5)液晶显示屏可显示电源电压和电流;高压输出的频率、电压6)保护功能:具有断电、过流、过压及闪络保护功能;a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。
BPXZ-HT-270kV A/270kV/45kV调频式串联谐振试验装置一、被试品对象及试验要求1、31500/110kV电力变压器的交流耐压试验,电容量≤0.012μf,试验频率为45-65Hz,试验电压160kV。
2、35kV/300mm2电缆1000m,电容量≤0.19μF,试验频率为30-300Hz,试验电压52kV。
3、110kV变电站绝缘子,开关,GIS等电气设备的交流耐压试验,试验频率为30-300Hz,最高试验电压265kV。
4、10kV/300mm2电缆3000m,电容量≤1.11μF,试验频率为30-300Hz,试验电压22kV。
5、10kV/10000kW电机的交流耐压试验,试验频率为45-65Hz,试验电压≤16kV。
二、工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;三、装置主要技术参数及功能1.额定容量:270kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:45kV;90kV;180kV;270kV4.额定电流:6A;3A;1.5A;1.0A;5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV,300mm2电缆1000m,电容量≤0.19μF,试验频率为30-300Hz,试验电压52kV。
目录1、概况2、编制依据3、主要工作量4、作业人员的资格及要求5、主要工器具6、施工作业前应做的准备与条件7、作业程序、方法和要求8、作业活动中的分工、权限和责任9、安全措施和文明施工要求10、技术记录要求11、技术交底要求12、交底要求及签证表1、概况:本作业指导书适用于110kV北高变新建工程110kV GIS配电装置交流耐压试验。
耐压试验的目的是检查总体安装后的绝缘性能是否完好,验证是否存在各种隐患(如安装错误,包装、运输、储存和安装调试中的损坏,存在异物等)导致内部故障。
本工程110kV GIS配电装置以调频串联谐振方式进行交流耐压试验。
本作业指导书根据相关试验规程及本站一次系统实际接线对交流耐压试验方法及注意事项作统一阐述和指导。
设备厂家对其设备试验方法有特殊要求的,按照厂家要求进行试验。
110kV GIS设备由湖南长沙开关集团股份公司生产。
2、编制依据:2.1.苏文电能供电设计研究院图纸一次部分。
2.2.《电气装置安装工程电气设备交接试验标准GB50150-2016》。
2.3.《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》 DL/T 555-2004。
2.4.《气体绝缘金属封闭开关设备现场交接试验规程》DL/T618-20112.5. 《输变电交接试验规程》Q/GDW10 108-02-001-20142.6. .《电力设备局部放电现场测量导则》DL /417 2006厂家技术资料3、工作量:本期工程110kV GIS配电装置包括7个间隔,其中出线2回、主变2回、母线设备2回、分段1回;GIS设备交流耐压试验,包括母线、断路器、隔离刀闸及接地刀闸、电流及电压互感器、避雷器,其中避雷器和电压互感器只进行老练,其他GIS 设备也可参照相关试验规程和厂家要求进行老练及耐压试验,进行局部放电试验测试、具体耐压方式方法和局部放电试验方法见本指导书的作业方法。
母线及出线间隔线路PT相别核验、避雷器漏电流表检测和带电显示装置指示及闭锁接点的验证,可在老练试验中进行。
贵州电力建设第二工程公司重大施工方案FA(Z)-MLB/DZ-01工程名称遵义110kV 忠庄变电站新建工程主变交流耐压试验方案发布时间:2010年11月5日实施时间:2010年11月12日遵义110kV忠庄变电站新建工程重大施工方案FA(Z)—MLB/DZ—02编制:审核:审定(施工):审定(安全):审定(质量):批准:贵州电力建设第二工程公司目录1. 目的 (1)2.引用标准 (1)3.技术术语 (1)4.安全措施 (1)5.注意事项 (2)6.试验人员及试验设备 (2)7.被试品主要参数 (3)8.交流耐压试验方法 (3)9.试验结果的分析 (4)1. 目的本试验方案提出了忠庄变#1、#2主变试验所涉及的试验接线、试验设备、试验方法和注意事项等技术细则,以规范交流耐压试验作业、提高试验质量。
交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
2.引用标准下列标准所包含的条文,通过引用而构成本试验方案的条文。
GB 50150-2006 《电气装置安装工程电气设备交接试验标准》GB/T 2900.1994 《电工术语高电压试验技术和绝缘配合》《国家电网公司电力安全工作规程》(变电所和发电厂电气部分)(试行)DL474.4—1992 《现场绝缘试验实施导则交流耐压试验》3.技术术语闪络——沿介质表面发生的破坏性放电。
击穿——介质中发生的破坏性放电。
串联谐振试验系统——可调节电感、电容或电源频率,使回路发生串联谐振,以获得工频或接近于工频高电压的试验设备。
4.安全措施4.1 进入工作现场的工作人员必须带好安全帽;高空作业时,必须使用安全带。
4.2 试验现场装设围栏,围栏上向外悬挂“止步,高压危险”标示牌,并派人看守,禁止无关人员向围栏靠近。
4.3 试验现场应有可靠接地点,将试验设备及被试设备需接地的端子用螺栓可靠接地。
110kV祝舜变电站电气安装工程110kv变压器局放、耐压试验施工方案2012年8月■、试验目的110kV祝舜变电站新建工程,通过对110kV一次设备、110kV主变、PT 进行交流耐压试验,检验设备、主变经运输和安装调试后,设备内部绝缘强度和支柱绝缘是否达到设备运行标准。
■、试验标准2.1 GB 50150-2006 电气装置安装工程电气设备交接试验标准2.2 DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程2.3 DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则■110kV设备耐压试验一、试验装置原理图图中:E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V —电压监测单元、(M1、 M2、M3)—避雷器、CX—被试品二、试验原理110kV设备通过串联谐振进行耐压试验。
三、被试设备110kV设备:变高间隔、分段间隔耐压试验,如下图所示四、耐压试验步骤(1)如上图所示,红色标示是通过串联谐振进行耐压试验。
其分4次加压,首先对#2主变变高间隔加压,第1次对#2主变变高间隔整体绝缘水平考查:合上1102开关;合上11024、11021刀闸;断开110240、1102C0、1102B0地刀;(2)第2次对1102开关断口绝缘水平考查,断开11021、11024刀闸;断开110240、1102C0地刀,合上1102B0地刀。
(3)第3次加压对母联间隔整体绝缘水平考查:合上100开关,断开1001、1002刀闸,断开1011、1012地刀;(4)第4次加压,对母联间隔100开关断口水平考查;断开100开关,1001、1002刀闸、10012地刀,合上10011地刀。
(5)试验电压:整体水平及断口水平以184kV(出厂试验电压值×0.8);试验时间:1min;(6)耐压后绝缘:绝缘电阻应与耐压前无明显差异。
注:设备耐压时无闪络,无放电现象,各方面数据符合规程要求,可判断此设备绝缘合格。
35KV变电站试验方案本试验依据《Q/SDG电力设备交接和预防性试验规程》一、35KV站部分1、16000KVA变压器二台2、35KV-SF6开关二台3、35KV电缆二根4、35KV避雷器、PT二组5、35KV综保、6KV综保各二组警告:35KV一线、二线电缆头上有电,必须按电业安全规程进行具体的保证安全的组织措施和技术措施。
1、变压器试验1.1 直流电阻测量连同有载分接开关1.2 绝缘电阻测量1.3 绕组连同套管tgδ1。
4 绝缘油试验1.5 直流泄漏电流测量1.6 有载分接开关过渡电阻测量1.7 中性点接地电阻、流比试验1.7.1直流电阻测量1.7.2绝缘电阻测量1.7.3交流耐压(32KV/1分)1.7.4流比:绝缘电阻、交流耐压26KV/1分)1.8 变压器油色谱分析及水分分析2、 SF6开关试验2.1 绝缘电阻测量2.2 交流耐压试验,极与极、极对地(出厂试验电压80%,68KV) 2.3 回路电阻测量2.4 机械特性(弹跳时间、合闸时间、分闸时间、相间分闸时间)3、 35KV电缆试验3.1 绝缘电阻测量3.2 直流耐压试验(78KV/5分)4、避雷器4.1 绝缘电阻测量4.2 直流1MA电压及0.75U1MA下的泄漏电流测量5、综合保护按试验报告的定值校验6、接地电阻测量7、 35KV侧母线(100KV/1/分)分相试验二、 6KV侧1、6KV开关试验1.1开关回路电阻测量2.2绝缘电阻测量1.3开关极与极、极对地交流耐压试验(32KV/1分)1.4 机械特性(弹跳时间、合闸时间、分闸时间、相间分闸时间)2、6KV一、二段母排试验(6KV侧母线32KV/1分)分相试验3、各高压开关至变压器电缆试验4、综合保护校验(按试验报告定值校验)5、金属氧化锌避雷器试验5.1 绝缘电阻测量5.2 直流1MA电压及0.75U1MA下的泄漏电流测量1#楼变电站(6KV电压等级)6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》二、6KV(1#、2#进线总开关;备用开关;1#、2#压变柜;T1、T2、T3、T4、T5、T6变压器开关柜、联络柜)1、6KV开关试验2、开关回路电阻测量3、绝缘电阻测量4、开关极与极、极对地交流耐压试验(32KV/1分)二、6KV一、二段母排试验(28KV/1分)三、各高压开关至变压器电缆试验四、综合保护校验(按试验报告定值校验)五、金属氧化锌避雷器试验5.1 绝缘电阻测量5.2 直流1MA电压及0.75U1MA下的泄漏电流测量六、接地电阻测量3#楼变电站(6KV电压等级)6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV(1#、2#进线总开关;备用开关;1#、2#压变柜;T1、T2、T3、T4、T5、T6变压器开关柜、联络柜)1 6KV开关试验1.1开关回路电阻测量1.2绝缘电阻测量1.3开关极与极、极对地交流耐压试验(32KV/1分)2、6KV一、二段母排试验(28KV/1分)3、各高压开关至变压器电缆试验4、综合保护校验(按试验报告定值校验)5、金属氧化锌避雷器试验5.1 绝缘电阻测量5.2 直流1MA电压及0。
交流耐压操作步骤
一、电机及变压器的交流耐压试验,应符合下列规定:
1.容量为8000kVA以下、绕组额定电压在110kV以下的变压器,线端试验应按表1进行交流耐压试验;
2.容量为8000kVA及以上、绕组额定电压在110kV以下的变压器,在有试验设备时,可按表1验电压标准,进行线端交流耐压试验;
3.绕组额定电压为110kV及以上的变压器,其中性点应进行交流耐压试验,试验耐受电压标准为出厂试验电压值的80%。
二、试验步骤
(1)先将被试品绕组A、B、C三相用裸铜线短路连接;
(2)其余绕组也用裸铜线短路连接,并与外壳一起接地;
(3)将变压器、保护球隙、分压器、接地棒可靠接地(接地线采用4mm及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线);
(4)将高压控制箱的接地线连接到变压器高压尾上;
(5)连接控制箱与试验变压器的高压侧接线;
(6)导线连接变压器高压端、保护球隙高压端和分压器高压端;
(7)连接分压器和测量仪器;
(8)接线完毕,检查所有接线是否正确;
(9)调节保护球隙间隙,与试验电压的1.1~1.2倍相应,连续3次不击穿。
每次从零开始升压,每次耐压调整球隙时要放电;
(10)高压引线连接变压器高压端、变压器绕组;
(11)开始从零升压,升压时应相互呼唱,监视电压表、电流表的变化,升压时,要均匀升压,升至规定试验电压时,开始计时,1min时间到后,缓慢均匀降压,降至零点,再依次关闭电源;
(12)试验中若发现表针摆动或被试品有异常声响、冒烟、冒火等,应立即降下电压,拉开电源,在高压侧挂上接地线后,再查明原因;
(13)试验完毕,整理现场。
110kV电力电缆现场交流耐压试验摘要:交流耐压试验的电压、波形、频率和被试电缆绝缘内电压分布,一般与实际运行情况相吻合,能有效地发现绝缘缺陷,是检验其绝缘优劣最有效的方法。
结合10kV电力电缆线路设计概述,对利用串联谐振系统进行试验的过程进行了探讨,提出了现场试验中的参数选择及注意事项,可作为该电压等级电力电缆现场试验参考。
关键词:110kV;电力电缆;串联谐振;交流耐压引言110kV高压电缆是我国主要应用的输电线类型,能够承受100kV高压电,且电能在传输中具有非常小的能量损失。
该类线路系统建设中也存在一定的难度,包括施工隐蔽、施工距离长与跨度大等。
如果没有做好施工技术的准备工作,则可能会对工程施工效果造成影响。
110kV电力电缆线路设计概述1.110kV电力电缆线路设计的优势为了使电能得到充分利用,在运输途中减少损耗,在配电线路敷设中需要考虑到线路的周围环境、长度、地理状况及长度等多方面因素,从而配备合适的输电设备,使敷设方案的结构路线最优化。
这样一来就可以使10kV电力电缆线路敷设的质量大大提高,保证了输电线路的完整、用电用户的使用,还降低了输电过程中电力损耗。
1.2 10kV电力电缆线路敷设的缺陷1.2.110kV电力电缆的机械性损伤10kV电力电缆的线路敷设操作的困难和复杂,10kV电力电缆的转弯半径相较于普通电缆的外径更大,在我们进行线路敷设时,线路的转弯角度太大会导致导体产生机械性的损伤,这种损伤往往是完全不可以恢复的,从而导致了设备在实际应用中的使用寿命大大缩减。
电力电缆的表面上覆盖着一层厚厚的绝缘胶,因此在电力电缆发生了故障时就无法轻易做到诊断和测量,定期的检修也没有合理的解决办法来控制和避免这种事故,这种情况下极易造成故障,而且因为我们无法第一时间发现故障,使电力事故发生的概率增加。
1.2.210kV电力电缆的防潮保护由于受到环境因素影响,10kV电力电缆在正常运行的情况下,空气中的湿度以及水分等极易直接通过电缆头或电缆表面的保护层渗透到电缆绝缘层并逐渐向横纵向渗透,从而严重地损伤了整条电缆甚至导致使整个供电系统发生崩溃。
BPXZ-HT-200kVA/200kV一体式变频串联谐振升压装置
一、被试品对象及试验要求
1、110kV变电站交流耐压试验,试验频率为30-300Hz,试验电压≤200kV。
二、工作环境
1.环境温度:-150C–40 0C;
2.相对湿度:≤90%RH;
3.海拔高度: ≤2500米;
4.车载式:依维柯三排座工程车;
三、装置主要技术参数及功能
1.额定容量:200kV A;
2.输入电源:单相220V电压,频率为50Hz;
3.额定电压:200kV;
4.额定电流:1A
5.工作频率:30-300Hz;
6.波形畸变率:输出电压波形畸变率≤1%;
7.工作时间:额定负载下允许连续5min;过压1.1倍1分钟;
8.温升:额定负载下连续运行5min后温升≤65K;
9.品质因素:装置自身Q≥30(f=45Hz);
10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11.测量精度:系统有效值1.5级;
12.可实现以下功能
1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,
系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频
率电压曲线。
2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示
用户电压异常波动,由用户根据试验情况进行操作
3)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出
4)软件经过严格模拟运行检验,运行安全、稳定、可靠,变频器系统参数设置中有
外接分压器变比参数设置。
5)液晶显示屏可显示电源电压和电流;高压输出的频率、电压
6)保护功能:具有断电、过流、过压及闪络保护功能;
a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整
定值时,自动切除整套装置
b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整
定值时,自动切除整套装置
c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除
整套装置。
不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿
d)断电保护:试验电源断电后,装置能快速保护
7)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,
不损坏,紧固件不松动
8)变频电源配备专用引线和插头与其他设备进行连接,包括电源的专用动力引线,
与励磁变压器的低压引线,与分压器的专用测量引线,专用接地引线等
9)外观及操作界面充分采用人性化设计,美观大方,操作简便
四.成套装置说明
1.器身组成:励磁变压器、电抗器与分压器一体化布置,油浸环氧树脂筒式结构。
分压器采用特殊结构,置于电抗器内。
2.电抗器与车底座采用滑动结构固定。
在运输时,电抗器移动到车厢内,并固定螺杆;试验时移动出车厢500mm,以保证与四周的电气距离。
3.变频电源及隔离变压器安装于车座后排,电源采用220V和380V两用,方便现场取电。
