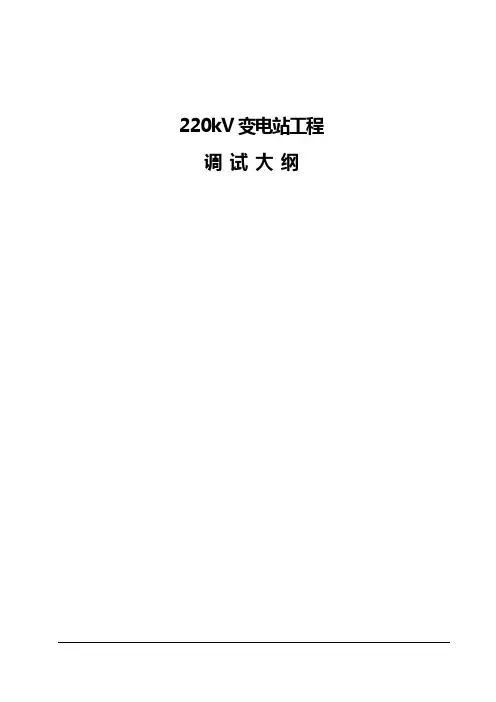

220kV变电站工程调试大纲
签字栏批准:
审核:
编制:
目录
第一章编制目的和依据 (1)
第二章工程概况 (2)
第三章人员及仪器仪表配备 (5)
第四章职业健康安全和环境管理 (8)
第五章质量管理 (18)
第六章进度管理 (22)
第七章施工现场管理 (24)
第八章调试工作内容 (25)
第一章编制目的和依据
一、编制目的
为了使调试施工管理人员及调试人员明确本工程的工程规模、工程特点、工作范围、工程的安全健康与环境目标、质量目标、进度目标,安全、优质高效的完成本工程调试工作,特编制本大纲。
二、编制依据
1、相关的法律法规(见《2015年适用法律法规清单》)
2、国家标准:
《电气装置安装工程电气设备交接试验标准》GB 50150-2006;
《工程建设施工企业质量管理规范》 GB/T 50430-2007;
《职业健康安全管理体系实施指南》 GB/T 28002-2011等。
3、行业标准:
《继电保护和电网安全自动装置检验规程》 DL/T 995-2006;
《微机变压器保护装置通用技术条件》DL/T 770—2012;
《继电保护微机型试验装置技术条件》DL/T 624-2010 ;
《电力安全工作规程》(变电所部分)DL 等.
4、企业标准及相关文件
国家电网公司建设安全工作规程(变电部分)Q/GDW 665-2011
《电力系统继电保护规定汇编第三版》(中国电力出版社 2014年)《国家电网公司十八项电网重大反事故措施(修订版)及编制说明》
防止电力生产重大事故的二十五项重点要求及编制释义
《输变电工程建设标准强制性条文实施管理规程》
调试各专业《作业指导书》;
设计图纸;
产品说明书、试验报告及厂家技术资料等。
第二章工程概况
一、工程概况
1、工程名称:
2、建设单位:
3、设计单位:
4、监理单位:
5、施工单位:
6、调试单位:
7、建设地址:
二、调试工程概述
1、本期工程建设规模:
*220kV变电站,本期建设规模:
1 主变压器两台,容量180MVA,电压等级220/121/,联接组
YNyn0yn0+d11
2 、220kV部分为双母单分段接线方式(分段无断路器,只有刀闸),
包括I母PT间隔,II母PT间隔,III母PT间隔,I II母母联
间隔,1#主变进线间隔,2#主变进线间隔,对侧*I线出线间隔,
*II线出线间隔,7组母线地刀。
3 、110kV部分为双母线接线,包括I母PT间隔,II母PT间隔,I II
母联间隔,1#主变进线间隔,2#主变进线间隔,1出线间隔,6组
母线地刀。
4、 35kV部分为单母线分段接线,包括4组电容器柜,1#主变进线柜,
2#主变进线柜,I段PT柜,II段PT柜,分段I柜,分段II柜,
1#站变柜,2#站变柜,4组出线柜。
5、本期规模对侧为**220kV 变电站,新增220kV I线出线间隔、II 线
出线间隔。
2、本工程特点:
本工程是一个220kv变电站工程,本期工作为变电站新建工程,所有设备需要严格按照设计图纸执行,由于风沙较大,很多设备继电器出现接点不通,吸合不稳定的问题,需要经常清理设备内的沙土,另外由于设备放置时间太长,二次电缆以及厂家线会出现松动情况,在调试过程中要严格注意。
3、工作主要内容包括:
一次设备高压试验,继电保护及自动装置调试
4、主要工作量统计表
⑴高压试验
⑵继电保护及自动装置
第三章施工准备及资源配置
一、为了保证调试工作正常开展,配备人员及确定各自的岗位职责如下:
1、施工人员配备
2、组织机构图:
组织机构图
二、项目部和施工驻地将全面实行标准化管理,为了方便开展工作,项目部配置办公用品如下:
三、技术准备
1、组织有关人员熟悉图纸,进行图纸会审。
2、编制作业指导书
3、针对本工程特点编制传动方案
四、调试用仪器仪表清单
1、高压试验仪器
2、保护实验仪器
第四章职业健康安全和环境管理
一、安全、健康、环境目标
在调试过程中遵守国家和相关部门的各项安全、健康、环境管理规定,执行发包方的各项规章制度,重视施工现场作业安全,建立健全安全管理组织机构,建立安全管理制度,制定安全措施,确保自调试工程开工至竣工:
1、杜绝人身死亡事故和重大机械设备损坏事故
2、杜绝火灾事故和重大交通责任事故
3、不发生误跳闸、误动运行设备事故
4、不发生轻伤事故,不发生重伤事故
5、消除施工中的废油、废纸以及施工废料污染。
6、加强固体废弃物综合利用。
7、加强节能降耗管理。
8、减少尾气排放的污染。
二、保证措施
1.认真执行安全、健康、环境管理目标。
2.认真贯彻有关施工(生产)的方针、政策、法令、法规和公司
制定的各项安全管理制度。
3.第一安全负责人必须到位,本着管生产必须管安全的原则做到
安全工作“五同时”。
4.建立健全以岗位责任制为中心的安全管理制度和安全风险制
度,做到安全工作事事有分工,人人有职责,处处有保障。
5.建立健全安全组织机构和保障体系,使各级安全员职责明确,
并设专职安全员,保证工程安全施工。
6.开工前组织全体施工人员进行安全学习,考试合格后方可上岗。
7.一切施工活动必须编制安全施工技术措施,实行安全工作命令
票制度及工作票制度。
8.试验用的直流电源的额定电压应与装置装设场所所用的直流额
定电压相同。
9.进行绝缘检查时,应通知相关单位,防止电击伤人。
10.检验时应注意以下问题,以避免元器件损坏:
