温度传感器LM35中文资料(引脚图,封装,参数及应用电路)

温度检测电路（LM35）一.设计部分电路（一）设计部分电路图（二）设计部分电路分析该设计电路是通过运算放大器，将LM35温度传感器测得的温度信号放大。

LM35每升高1摄氏度，电压升高10mV。

运用反相放大器，将信号放大，放大倍数Au=R3/R2+1，本设计放大倍数为10倍。

AD0809是一个八位二进制数模转换芯片，其基准电压为5V，转换精度为20mV，当温度升高，每升高一度U0升高100mV，大于其最小精度20mV，测量最小温度0度。

放大输出后的电压等于5V时为测量的最大温度，最大温度为50度。

0~50℃输出0~5V电压。

二、ad0809工作原理以及元件参数分析AD0809本设计的模数转换模块主要是用adc0809芯片进行转换，将lm35读回的模拟信号通过adc0809的转换变成数字信号输送到单片机，将其基准电压设定到设计的最高温度是输出的电压，也就是其基准电压为5V，通过环境变化读出不同的数据输送到单片机。

三、流程图四、源程序#include<reg52.h>sbit ST=P3^7;sbit EOC=P3^6;sbit OE=P2^7;sbit CLK=P2^6;//以上为ADsbit CLK1=P3^1;sbit SD=P3^0; //以上为164sbit D1=P3^2;sbit D2=P3^3;sbit D3=P3^4;sbit D4=P3^5; //以上为数码管uint temp;uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x39};/****************************** * 初始化******************************/ void init(){TMOD=0x02;TH0=0x14;TL0=0x00;EA=1;ET0=1;TR0=1;}/***************************** * 显示部分*****************************/ void spend(uchar x){uchar i;CLK1=0;for(i=0;i<8;i++){x=x<<1;SD=CY;CLK1=1;_nop_();_nop_();CLK1=0;}}void display(uint y){uchar x1,x2,x3;x1=y/1000;x2=y%1000/100;x3=y%100/10;D1=0;spend(dis[x1]);delay_ms(1);D1=1;D2=0;spend(dis[x2]);delay_ms(1);D2=1;D3=0;spend(dis[x3]);delay_ms(1);D3=1;D4=0;spend(dis[10]);delay_ms(1);D4=1;}/****************************** * 转换部分******************************/ void AD0809(){ST=0;_nop_();_nop_();ST=1;_nop_();_nop_();ST=0;while(!EOC)display(temp*2);OE=1;temp=P1;OE=0;}/********************************* 主函数********************************/void main(){init();while(1){AD0809();display(temp*2);}}void timer() interrupt 1{CLK=~CLK;}五.使用说明书本设计基于AT89c52芯片控制，将LM35测温芯片采集到的环境温度，通过多级放大电路及ADC0809的模数转换，最终通过数码管显示出当前温度。

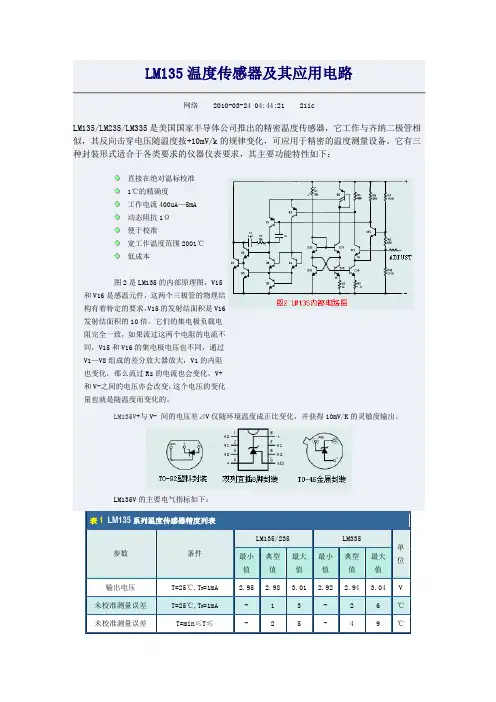

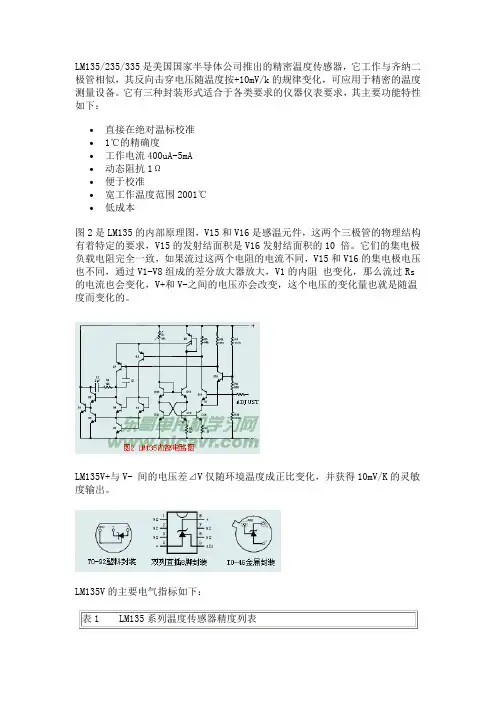

LM135/235/335温度传感器LM135/235/335系列是美国国家半导体公司（NS）生产的一种高精度易校正的集成温度传感器，工作特性类似于齐纳稳压管。

该系列器件灵敏度为10mV/K，具有小于1Ω的动态阻抗，工作电流范围从400μA到5mA，精度为1℃，LM135的温度范围为-55℃~+150℃，LM235的温度范围为-40℃~+125℃，LM335为-40℃~+100℃。

封装形式有TO-46、TO-92、SO-8。

该系列器件广泛应用于温度测量、温差测量以及温度补偿系统中。

温度传感器-逻辑输出型温度传感器在许多应用中，我们并不需要严格测量温度值，只关心温度是否超出了一个设定范围，一旦温度超出所规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器。

LM56、MAX6501-MAX6504、MAX6509/6510是其典型代表。

本贴以资料收集为主，收集了常用的温度传感器的资料和设计实例大家有相关资料和实例也可以跟帖发出，我们将对提供资料的进行积分和金币奖励实例, 数据手册, 温度传感器,资料分享到: QQ空间腾讯微博腾讯朋友分享0 收藏0 顶1 踩0相关帖子• 1602字符型液晶使用手册+实例• 51单片机C语言应用程序设计实例精讲• 【蒋建军】的PROTEUS仿真精品实例系列• 交通灯控制器仿真实例• PIC实例----877解码2262• yubo2007的带阴历、温度、星期显示的万年历仿真实例修改版• 51单片机C语言应用程序实例精讲• [转]红外遥控系统原理及单片机解码实例• 51单片机新手入门实例详解• 粘帖几个制作usbisp 的好网址，里面有制作的实例CEPARK 51单片机开发学习板 超强配置 配彩屏 1602/12864液晶 步进电机 遥控 SD 卡 点阵 STC+SST 仿真双芯片 配50讲教程 笔记本也可以直接USB 下载，国内包邮 速来抢购使用道具 举报提升卡置顶卡 沉默卡 喧嚣卡 变色卡 显身卡tiankaitiankai 当前离线 在线时间 3870 小时 最后登录 2011-11-9 威望 23694 点 金币 29330 个 贡献 2010 点 注册时间 2008-12-17 阅读权限 200 帖子 6431 主题 1466 精华 16 积分 968892#发表于 2009-11-15 12:32:46 |只看该作者 集成温度传感器LM94022及其应用LM94022是一种模拟输出的集成温度传感器，主要应用于手机、无线收发器、电池管理、汽车、办公室设备及家用电器等。

目录第一章方案选择 (1)1.1温度传感器LM35 (1)1.2 V/F转换器LM331 (1)1.3频率计ICM7216A (2)1.4 直流稳压电源 (3)第二章硬件电路设计 (4)2.1硬件总体框图 (4)2.2部分硬件电路 (4)2.2.1数据采集及V/F转换电路 (4)2.2.2 计数显示电路 (5)2.2.3电源电路 (5)第三章设计总结 (7)参考文献 (8)附录：数显温度仪硬件电路图 (8)第一章方案选择温度是最基本的环境参数，人们的生活和温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置有重要的意义。

随着社会的发展和技术的进步，人们越来越注重温度检测与显示的重要性。

温度检测与状态显示技术与设备已经普遍应用于各行各业，市场上的产品层出不穷。

该温度测量仪，通过电压-频率转换方式，将温度传感器传递来的电压信号转换成与之成正比的频率信号，通过计数译码，将测试温度显示出来。

根据测量的温度范围及精确度要求，选用芯片及其介绍如下1.1温度传感器LM35LM35是一种得到广泛使用的温度传感器。

LM35系列是3端子电)压输出精密集成电路温度传感器，它的输出温度与摄氏温度线性成比例，因而LM35优于用开尔文标准的线性温度传感器。

LM35采用内部补偿，所以输出可以从0℃开始，无需外部校准或微调来提供1/4的常用的室温精度，目前，已有两种型号的LM35可以提供使用。

LM35DZ输出为0℃～100℃，而LM35CZ输出可覆盖－40℃～110℃，且精度更高，工作范围为 45～+150℃，电源提供模式有单电源与双电源，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。

为降低功耗，本次设计采用单电源供电，选用LM35DZ，引脚如图1所示。

图1 LM35管脚图1.2 V/F转换器LM331LM331是美国NS公司生产的性能价格比较高的集成芯片,可用作精密频率电压转换器、A/ D 转换器、线性频率调制解调、长时间积分器及其他相关器件。

LM35温度传感器应用及特性LM35是一种得到广泛使用的温度传感器。

由于它采用内部补偿，所以输出可以从0℃开始。

该器件采用塑料封装TO992，工作电压4～30V，所以乍一看来，它似乎是无需校准的LM335。

在上述电压范围以内，芯片从电源吸收的电流几乎是不变的（约50μA），所以芯片自身几乎没有散热的问题。

这么小的电流也使得该芯片在某些应用中特别适合，比如在电池供电的场合中，输出可以由第三个引脚取出，根本无需校准。

目前，已有两种型号的LM35可以提供使用。

LM35DZ输出为0℃～100℃，而LM35CZ输出可覆盖－40℃～110℃，且精度更高，两种芯片的精度都比LM335高，不过价格也稍高。

在最简单的应用中，LM35可以按图1那样连接，仅仅为它提供一组直流电源，比如PP3电池电源，再加上一个用作显示的DVM（数字电压表）即可工作。

传感器甚至可以安装到“探针”之中，将DVM扩展为电子式直读温度计，用来测散热片的温度。

在使用单一电源时，LM35的一个缺点是无法指示低至零度的温度。

据称利用LM35可测出20mV的电压，这一值相当于2℃（一些情况下甚至可测出0～2mV的电压！），但要指示零度或更低的温度时，最好还是再提供一个负电源和一只下拉电阻。

一种实现了这一目标的“简单型温度计”电路示于图2，电阻R1和R2对电源电压分压，取得电压参考值，这一电压通过IC1缓冲，其输出用作LM35和表头的“地”。

电阻R3用作下拉电阻。

输出低于零伏时，这一电阻值大约是每伏20kΩ，本例只需低于1V，所以电阻用18kΩ。

这可使LM35覆盖0℃～100℃（LM35DZ）或－40℃～110℃（LM35CZ）。

LM35的负载为容性时，输出有产生振荡的可能，所以往往需要在负载上串接电阻避免振荡的发生，这就是图2中R4的功能，其阻值1kΩ就足够了。

这一简单的线路可以用来得到一个经过改进的更准确的通用温度计，这种温度计在实验室中大有用武之地。

lm35测温电路图大全（二款lm35测温电路设计）LM35 是由National Semiconductor 所生产的温度传感器，其输出电压为摄氏温标。

LM35是一种得到广泛使用的温度传感器。

由于它采用内部补偿，所以输出可以从0℃开始。

LM35有多种不同封装型式。

在常温下，LM35 不需要额外的校准处理即可达到±1/4℃的准确率。

本文主要详细介绍lm35测温电路图，具体的跟随小编一起来了解一下。

lm35测温电路设计（一）本设计系统由温度传感器电路、信号放大电路、A/ D 转换电路、单片机系统、显示电路构成，框图如图1.1 所示。

其实现方式是：ADC0808 转换来自0通道的经过放大的传感器输出信号。

AT89C51 的P0 口与ADC0808 的输出相连用于读取转换结果，同时P2.0～P2.6 作为控制总线，向ADC0808 发送锁存、启动等控制信息，并查询EOC 状态。

ALE 经分频后给ADC0808 提供时钟信号。

P1 口用于向显示电路输出段码，P3.5～P3.7 用于数码管的位选。

工作原理系统原理图如图1.2 所示，它的工作原理是：单片机AT89C51 通过P2 口的I/O线向ADC0808 发送锁存地址以及复位、启动转换等信号，并查询转换状态。

ADC0808 启动转换后，将0 通道输入的电压信号转换成相应的数字量，供AT89C51读取使用，并且将EOC 置1 供单片机查询转换状态。

而温度传感器负责将温度信号转换成电压信号，但信号较弱，需先送到放大电路进行放大后再送ADC0808的0 通道。

当单片机查询到转换结束的信号后读取数据并按照显示的需要进行二进制转BCD 码等处理，最后控制显示电路显示出数字。

LM35 电源电路LM35 有单电源和双电源两种接法，正负双电源的供电模式可提供负温度的测量，单电源模式在25℃下电流约为50 mA，非常省电，本设计采用的是单电源的接法。

如图1.3 所示。

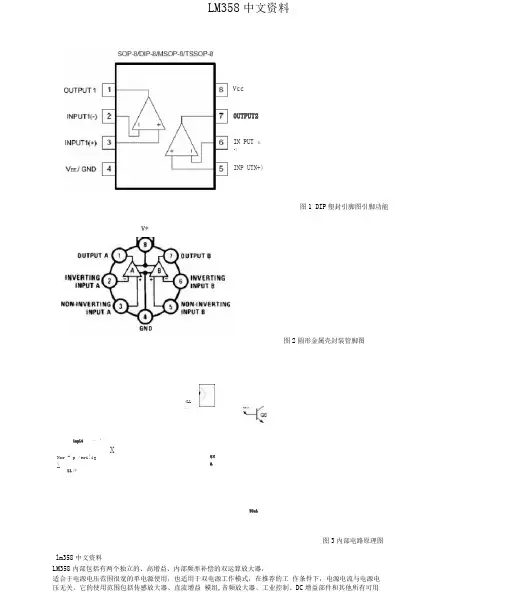

LM358中文资料图1 DIP塑封引脚图引脚功能图2圆形金属壳封装管脚图图3内部电路原理图lm358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用Vcc0UTPUT2IN PUT 玄•)INP UTN+)V*4LL二inpLt 一—“XNor - p /eri!ig\11冲QMA50uA单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

特性（Features）:*内部频率补偿。

*直流电压增益高（约lOOdB）。

*单位增益频带宽（约1MHz）。

土 15V）。

*电源电压范围宽：单电源（3 —30V）;双电源（± 1.5*低功耗电流，适合于电池供电。

*低输入偏流。

*低输入失调电压和失调电流。

*共模输入电压范围宽，包括接地。

*差模输入电压范围宽，等于电源电压范围。

*输出电压摆幅大（0至VCC-1.5V）。

参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358应用电路图：Cl图6 TTL驱动电路IOVWlOUkHI lOOi h1!?2 LM1I血1总 LMint和？ I 和「碍Cl31ID K Ft? J J 111 时R1 inmB一、-Jh ■ u h K M图7 RC有源带通滤波器 A1 100k图 8 Squarewave 振荡图9滞后比较器HI670ClD-lluFHHrCt S R ；IRRZ 3? Ofc<$-Jf c ri T _[%5b^LM35BV3 I MJ5RV QRa lOOhR7 tmihH6 12IH wv丄” =1 KHd0 — E5图10带通有源滤波器图12电流监视器图13低漂移峰值检测器图15功率放大器外围电路1J JKmAI L SIT工片Ikiv(r}V 严i --- -"(liTizrciRC R1for图11 灯驱动程H潮flIQQhSlil!¥m 5 S'*A z1«<LM15B血LMlSa OUTPUT 1+■埔+/3 51KlOUk/V%/Q OUTPUT 2WkVwVOOlxfIIMR2llOShilVSU3Pi9H图16电压控制振荡器VCOIH4IkTH LMJ5B源脉冲发生器Vin iR1IdhRZIQQkCl 曙fVR3iaokR4〕叱:-TL-TL图17 固定电流taiHiAAZV图18 隔JVPP图19交流耦合反相放大器Rl FW3 Vpp图20交流耦合非反相放大器ni图21 可调增益仪表放大器心】0—W*—Iq J1器> I呱in IM2 LNIfiS5inlOOhFllOOhRImlA'hcrc： K口二V)+ Vy - '% - V.iW - '也匕何3 — V，l) 1C. kfrCp *1r令V QQ图22直流放大图23脉冲发生器Vo - %图24桥式电流放大图25引用差分输入信号ft?VoAS 谢＞^呦；V Q = 2 他VJ图26直流差动放大器。

LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。

lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。

LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。

电路原理如下图所示。

它主要由供电、基准电压、电压取样比较等组成。

LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。

市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。

A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。

+V SOUTS+V S(4 V to 20 V)ProductFolder OrderNow TechnicalDocuments Tools &SoftwareSupport &CommunityLM35ZHCSHC4H –AUGUST 1999–REVISED DECEMBER 2017LM35高精度摄氏温度传感器1特性•直接以摄氏温度（摄氏度）进行校准•线性+10mV/°C 比例因子•0.5°C 的确保精度（25°C 时）•额定温度范围为−55°C 至150°C •适用于远程应用•晶圆级修整实现低成本•工作电压范围4V 至30V •电流漏极小于60μA•低自发热，处于静止的空气中时为0.08°C •非线性典型值仅±¼°C•低阻抗输出，1mA 负载时为0.1Ω2应用•电源•电池管理•HVAC •电器3说明LM35系列产品是高精度集成电路温度器件，其输出电压与摄氏温度成线性正比关系。

相比于以开尔文温度校准的线性温度传感器，LM35器件的优势在于使用者无需在输出电压中减去一个较大的恒定电压值即可便捷地实现摄氏度调节。

LM35器件无需进行任何外部校准或修整，可在室温下提供±¼°C 的典型精度，而在−55°C 至+150°C 的完整温度范围内提供±¾°C 的精度。

晶圆级的修正和校准可确保更低的成本。

LM35器件具有低输出阻抗、线性输出和高精度内在校准功能，这些特性使得连接读取或控制电路变得尤为简单。

此器件可使用单电源或正负电源供电。

因为LM35器件仅需从电源中消耗60μA 的电流，所以处于静止的空气中时具有不到0.1°C 的极低自发热。

LM35器件额定工作温度范围为−55°C 至150°C ，LM35C 器件额定工作温度范围−40°C 至110°C （−10°时精度更高）。
