AD590温度传感器简介

AD590概述AD590是一款具有广泛应用的温度传感器。

它是一种半导体设备，可测量环境温度并将其转换为与温度成正比的电压输出。

AD590具有高精度、线性度好的特点，适用于各种温度测量应用场景。

工作原理AD590的工作原理基于它内部的温度感应元件。

该元件采用了PN结构，并通过电流源将该结构偏置到适当的状态。

当其暴露在环境温度下时，将通过PN结之间的Voltage Dropout来建立基准电压。

当温度上升时，感应元件中的电压也会相应地上升。

由于AD590的输出电流是与温度成正比的，因此输出电压也随之变化。

具体来说，AD590的输出电流与温度之间的关系为1μA/°C。

即每升高1摄氏度，输出电流将增加1微安。

将AD590与外部电路连接后，可以将其输出电流转换为电压信号。

这通常通过将AD590的输出电流通过电阻进行转换实现。

可以根据所选电阻的大小来调整输出电压的幅度。

特性•高精度：AD590具有很高的温度测量精度，通常在0.75°C以内。

这使得它适用于对温度要求高的应用场景。

•宽温度范围：AD590能够在-55°C至+150°C的范围内进行稳定和精确的温度测量。

•线性度好：AD590的输出电流与温度成线性关系，使得其输出电压也能够线性地随温度变化。

•可靠性高：由于AD590是一个简单的半导体器件，没有活动部件或机械移动部件，因此其可靠性相对较高。

应用AD590广泛应用于各种温度测量和控制场景。

以下是一些常见的应用示例：温度测量AD590可以用作温度计，用于测量环境温度。

将AD590连接到相应的电路中，并进行适当的转换，即可将其输出电压转换为温度值。

该功能在许多工业和家庭设备中得到广泛使用。

温度控制由于AD590能够提供准确的温度测量，因此它可以用于温度控制系统。

通过将AD590的输出与设定温度进行比较，可以实现精确的温度控制。

这在许多自动化和控制系统中非常有用，如恒温箱、恒温实验室等。

有关AD590温度传感器的应用AD590是AD公司利用PN结构正向电流与温度的关系制成的电流输出型两端温度传感器.（热敏器件）AD590是美国模拟器件公司生产的单片集成两端感温电流源。

它的主要特性如下：1、流过器件的电流（mA）等于器件所处环境的热力学温度（开尔文）度数，即：mA/K式中：—流过器件（AD590）的电流，单位为mA；T—热力学温度，单位为K。

2、AD590的测温范围为-55℃～+150℃。

3、AD590的电源电压范围为4V～30V。

电源电压可在4V~6V范围变化，电流变化1mA，相当于温度变化1K。

AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏。

4、输出电阻为710MW。

5、精度高。

AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃。

AD590温度感测器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中常看到它,相当常用到。

其规格如下：温度每增加1℃,它会增加1μA输出电流。

可量测范围-55℃至150℃。

供应电压范围+4V至30V。

AD590的接脚图及零件符号如下图所示：AD590的输出电流值说明如下：其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Io=(273+25)=298μA。

Vo的值为Io乘上10K,以室温25℃而言,输出值为2.98V(10K×298μA)。

量测Vo时,不可分出任何电流,否则量测值会不准。

电路分析AD590的输出电流I=(273+T)μA(T为摄氏温度),因此量测的电压V为(273+T)μA ×10K= (2.73+T/100)V。

为了将电压量测出来又需使输出电流I不分流出来,我们使用电压追随器其输出电压V2等于输入电压V。

由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,再利用可变电阻分压,其输出电压V1需调整至2.73V。

AD590温度传感器的使用AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。

其规格如下：1、度每增加1℃，它会增加1μA输出电流2、可测量范围-55℃至150℃3、供电电压范围+4V至+30VAD590的管脚图及元件符号如下图所示：AD590的输出电流值说明如下：其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

AD590基本应用电路：注意事项：1、Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V2、测量Vo时，不可分出任何电流，否则测量值会不准。

AD590实际应用电路：电路分析：1、AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。

为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V3、接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。

集成温度传感器AD590及其应用刘振全摘要：介绍了集成温度传感器AD590，给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路，并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。

关键词： AD590；集成温度传感器；温度差；中图分类号：TP368 TP212.11文献标识码：A 文章编号：：1006-883X（2003）03-0035-03一、引言集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：式中，K—波尔兹常数；q—电子电荷绝对值。

AD590电流输出型两端温度传感器AD590是AD公司利用PN结构正向电流与温度的关系制成的电流输出型两端温度传感器.（热敏器件）AD590是美国模拟器件公司生产的单片集成两端感温电流源。

它的主要特性如下：1、流过器件的电流（mA）等于器件所处环境的热力学温度（开尔文）度数，即：mA/K式中：—流过器件（AD590）的电流，单位为mA； T—热力学温度，单位为K。

2、AD590的测温范围为-55℃～+150℃。

3、AD590的电源电压范围为4V～30V。

电源电压可在4V~6V范围变化，电流变化1mA，相当于温度变化1K。

AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏。

4、输出电阻为710MW。

5、精度高。

AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃。

AD590温度感测器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中常看到它,相当常用到。

其规格如下：温度每增加1℃,它会增加1μA输出电流。

第 1 页可量测范围-55℃至150℃。

供应电压范围+4V至30V。

AD590的接脚图及零件符号如下图所示：AD590的输出电流值说明如下：其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Io=(273+25)=298μA。

Vo的值为Io乘上10K,以室温25℃而言,输出值为2.98V(10K×298μA)。

量测Vo时,不可分出任何电流,否则量测值会不准。

电路分析AD590的输出电流I=(273+T)μA(T为摄氏温度),因此量测的电压V为(273+T)μA ×10K= (2.73+T/100)V。

为了将电压量测出来又需使输出电流I不分流出来,我们使用电压追随器其输出电压V2等于输入电压V。

由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,再利用可变电阻分压,其输出电压V1需调整至2.73V。

ad590的电压温度系数AD590是一种温度传感器，具有良好的电压温度系数。

电压温度系数是指温度变化时电压输出的变化率。

AD590的电压温度系数是10mV/℃，即每升高1摄氏度，其输出电压将增加10毫伏。

本文将围绕AD590的电压温度系数展开讨论。

我们需要了解AD590的基本原理。

AD590是一种基于电流输出的温度传感器，其工作原理是通过测量电流来间接测量温度。

在AD590内部，有一对PN结构组成的温度感应电流源，该电流源的输出电流与温度成正比。

通过外部电路，将AD590的电流转换为电压输出，即可得到与温度相关的电压信号。

接下来，我们来详细解析AD590的电压温度系数。

电压温度系数是衡量温度传感器灵敏度的重要指标之一。

对于AD590来说，其电压温度系数为10mV/℃。

这意味着在温度升高1摄氏度的情况下，AD590的输出电压将上升10毫伏。

这种线性关系使得AD590能够在一定范围内准确地测量温度变化。

AD590的电压温度系数是通过内部的PN结温度感应电流源来实现的。

当温度升高时，PN结中的电子和空穴被激发，形成电流。

这个电流被放大并转化为与温度成正比的电压输出。

由于AD590的电流输出是线性的，因此其电压输出也是线性的，与温度变化呈正比关系。

AD590的电压温度系数的准确性和稳定性对于温度测量的精度和可靠性至关重要。

在实际应用中，我们可以根据AD590的电压温度系数来进行温度校准和补偿。

通过测量AD590的输出电压变化，我们可以准确地计算出温度的变化。

这使得AD590成为广泛应用于工业控制、气象观测、医疗设备等领域的温度传感器。

除了电压温度系数外，AD590还具有其他一些重要的特性。

例如，它的输出电压范围通常为0V至5V，可以适配不同的测量系统。

此外，AD590还具有较高的温度测量精度和较低的温度漂移率，使其在各种应用场景下都能提供准确可靠的温度测量结果。

总结起来，AD590作为一种温度传感器，其电压温度系数为10mV/℃，能够准确地测量温度变化。

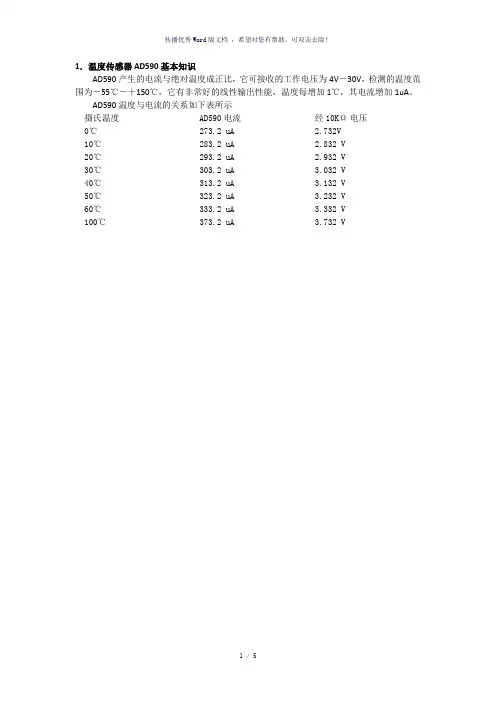

1．温度传感器AD590基本知识AD590产生的电流与绝对温度成正比，它可接收的工作电压为4V－30V，检测的温度范围为－55℃－＋150℃，它有非常好的线性输出性能，温度每增加1℃，其电流增加1uA。

AD590温度与电流的关系如下表所示摄氏温度AD590电流经10KΩ电压0℃273.2 uA 2.732V10℃283.2 uA 2.832 V20℃293.2 uA 2.932 V30℃303.2 uA 3.032 V40℃313.2 uA 3.132 V50℃323.2 uA 3.232 V60℃333.2 uA 3.332 V100℃373.2 uA 3.732 VAD590引脚图2．实验任务利用AD590温度传感器完成温度的测量，把转换的温度值的模拟量送入ADC0809的其中一个通道进行A/D转换，将转换的结果进行温度值变换之后送入数码管显示。

3．电路原理图图4.30.14．系统板上硬件连线（1）.把“单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。

（2）.把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。

（3）.把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。

（4）.把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。

（5）.把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。

（6）.把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。

（7）.把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND 端子上。

（8）.把“模数转换模块”区域中的IN0端子用导线连接到自制的AD590电路上。

（9）.把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。

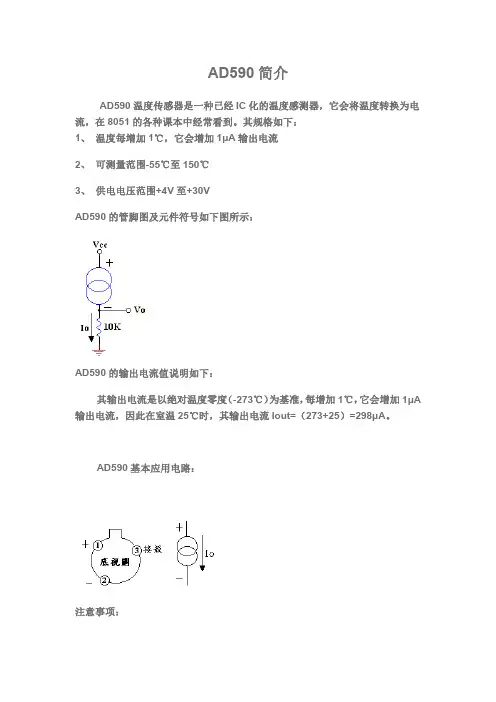

AD590简介
AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。

其规格如下：
1、温度每增加1℃，它会增加1μA输出电流
2、可测量范围-55℃至150℃
3、供电电压范围+4V至+30V
AD590的管脚图及元件符号如下图所示：
AD590的输出电流值说明如下：
其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA 输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

AD590基本应用电路：
注意事项：
1、 Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V
2、测量Vo时，不可分出任何电流，否则测量值会不准。

AD590实际应用电路：
电路分析：
1、 AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。

为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V
3、接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。

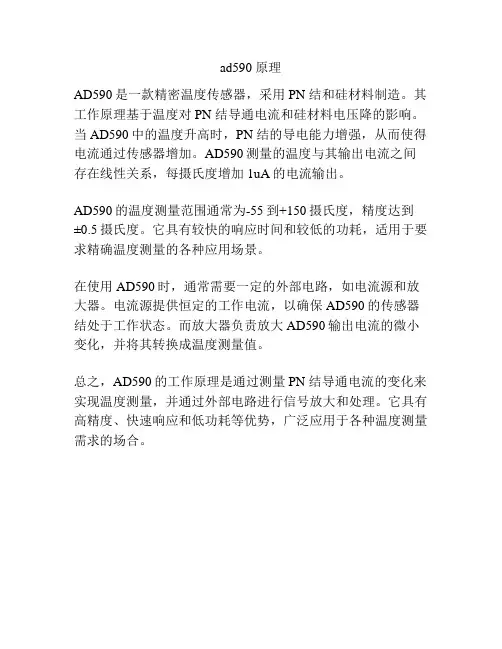

ad590 原理
AD590是一款精密温度传感器，采用 PN 结和硅材料制造。

其工作原理基于温度对 PN 结导通电流和硅材料电压降的影响。

当AD590中的温度升高时，PN 结的导电能力增强，从而使得电流通过传感器增加。

AD590测量的温度与其输出电流之间存在线性关系，每摄氏度增加1uA的电流输出。

AD590的温度测量范围通常为-55到+150摄氏度，精度达到±0.5摄氏度。

它具有较快的响应时间和较低的功耗，适用于要求精确温度测量的各种应用场景。

在使用AD590时，通常需要一定的外部电路，如电流源和放大器。

电流源提供恒定的工作电流，以确保AD590的传感器结处于工作状态。

而放大器负责放大AD590输出电流的微小变化，并将其转换成温度测量值。

总之，AD590的工作原理是通过测量PN 结导通电流的变化来实现温度测量，并通过外部电路进行信号放大和处理。

它具有高精度、快速响应和低功耗等优势，广泛应用于各种温度测量需求的场合。

集成温度传感器AD590及其应用一、引言集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：式中，K—波尔兹常数；q—电子电荷绝对值。

集成温度传感器具有线性好、精度适中、灵敏度高、体积小、使用方便等优点，得到广泛应用。

集成温度传感器的输出形式分为电压输出和电流输出两种。

电压输出型的灵敏度一般为10mV/K，温度0℃时输出为0，温度25℃时输出2.982V。

电流输出型的灵敏度一般为1mA/K。

二、AD590简介AD590是美国模拟器件公司生产的单片集成两端感温电流源。

它的主要特性如下：1、流过器件的电流（mA）等于器件所处环境的热力学温度（开尔文）度数，即：mA/K式中：—流过器件（AD590）的电流，单位为mA；T—热力学温度，单位为K。

2、AD590的测温范围为-55℃～+150℃。

3、AD590的电源电压范围为4V～30V。

电源电压可在4V~6V范围变化，电流变化1mA，相当于温度变化1K。

AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏。

4、输出电阻为710MW。

5、精度高。

AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃。

三、AD590的应用电路1、基本应用电路图1（a）是AD590的封装形式，图1（b）是AD590用于测量热力学温度的基本应用电路。

因为流过AD590的电流与热力学温度成正比，当电阻R1和电位器R2的电阻之和为1kW时，输出电压V O随温度的变化为1mV/K。

但由于AD590的增益有偏差，电阻也有误差，因此应对电路进行调整。

调整的方法为：把AD590放于冰水混合物中，调整电位器R2，使V O=273.2mV。

或在室温下(25℃)条件下调整电位器,使V O=273.2+25=298.2（mV）。

AD590温度传感器和热电阻测温电路AD590温度传感器1、AD590简介是美国模拟器件公司推出的一种用集成工艺制造的双端00型温度传感器，它在-55C—150C范围内能按1μA/K(开氏温度)的恒定比率输出一个与温度成正比的电流，通过对此电流的测量就可得到所需的温度值。

其主要特点:(1)集成化，体积小。

AD590把一次传感器和二次处理电路集成在一个芯片上，仅需要一个+4V—+30V直流电源，省去了昂贵的变送器、滤波器及导线补偿和线性化电路，因此体积小，价格便宜，适用于许多测温场合。

(2)精度高，线性度好。

实践证明其检测精度可达 ?1?，?0.5? ?0.3?，在很大负载范围内(0-20KΩ)具有良好的线性。

(3)直接输出电流信号。

AD590不需要加任何变送器，就可直接把温度信号变为与绝对温度成比例变化的模拟电流信号送往微机接囗，使用方法简单，由于它是电流输出，抗干扰能力强，故可适用于长距离传输实现过程检测与控制。

(4)它的供电电压对输出电流的影响极微，在+4V—+30V内信息任选一定值就可以。

2、AD590外形及管脚属封装的AD590底视图如下图所示:AD590温度每上升1开氏温度就增加1μA电流，因此当温度为0? 时，(等于273.4 0K )其输出电流为273.4μA ，输出电压就是273.2μA×10 KΩ=2.732V,将其送到A/D转换器就可以将温度值读入CPU。

主要特点及外形1.一致性非常好，即当温度为298.2K(+25?)时，AD590均输出稳衡电流298.2μA，随温度升高或降低以1μA/1.0K增减其输出电流。

2.由于是电流输出而不是电压输出，因此，具有优良的干扰抑制比，只需很小的功率(1.5Mw)，这使AD590在遥测、遥感方面得到应用。

3.对电压漂移和波纹不敏感。

4.AD590电气上是耐用的,他可以承受正向+44V,反向+20V的电压而不损坏.5.AD590有金属封装和塑料封装两类,前者最佳使用温度-55?,+150C,后者最佳使用温度0?,+70?。

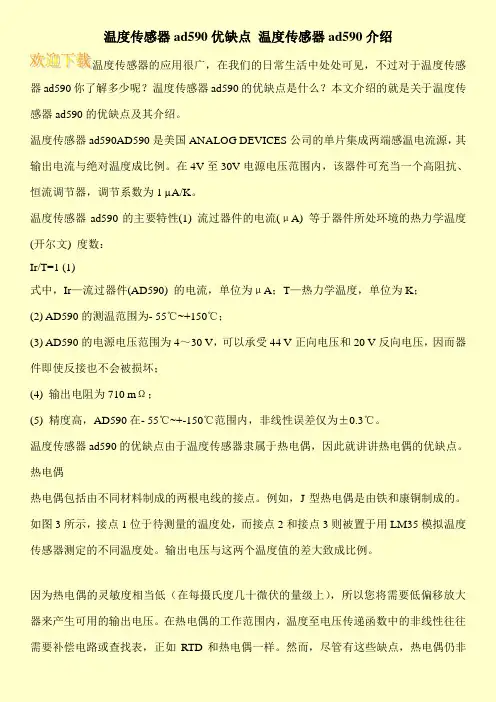

温度传感器ad590优缺点温度传感器ad590介绍温度传感器的应用很广，在我们的日常生活中处处可见，不过对于温度传感器ad590你了解多少呢？温度传感器ad590的优缺点是什么？本文介绍的就是关于温度传感器ad590的优缺点及其介绍。

温度传感器ad590AD590是美国ANALOG DEVICES公司的单片集成两端感温电流源，其输出电流与绝对温度成比例。

在4V至30V电源电压范围内，该器件可充当一个高阻抗、恒流调节器，调节系数为1 µA/K。

温度传感器ad590的主要特性(1) 流过器件的电流(μA) 等于器件所处环境的热力学温度(开尔文) 度数：Ir/T=1 (1)式中，Ir—流过器件(AD590) 的电流，单位为μA；T—热力学温度，单位为K；(2) AD590的测温范围为- 55℃~+150℃；(3) AD590的电源电压范围为4～30 V，可以承受44 V正向电压和20 V反向电压，因而器件即使反接也不会被损坏；(4) 输出电阻为710 mΩ；(5) 精度高，AD590在- 55℃~+-150℃范围内，非线性误差仅为±0.3℃。

温度传感器ad590的优缺点由于温度传感器隶属于热电偶，因此就讲讲热电偶的优缺点。

热电偶热电偶包括由不同材料制成的两根电线的接点。

例如，J型热电偶是由铁和康铜制成的。

如图3所示，接点1位于待测量的温度处，而接点2和接点3则被置于用LM35模拟温度传感器测定的不同温度处。

输出电压与这两个温度值的差大致成比例。

因为热电偶的灵敏度相当低（在每摄氏度几十微伏的量级上），所以您将需要低偏移放大器来产生可用的输出电压。

在热电偶的工作范围内，温度至电压传递函数中的非线性往往需要补偿电路或查找表，正如RTD和热电偶一样。

然而，尽管有这些缺点，热电偶仍非。

AD590中文资料特点：线性电流传感器：1uA/K范围：55°C-+150°C陶瓷传感器探头兼容包终端装置：电压/电流激光微调到±0.5°C校准精度(AD590M)良好的线性：±0.3°C覆盖全量程(AD590M)供电电压范围：+4V-+30V独立传感器低成本产品说明：AD590是一个将输出电流比例转换成绝对温度的二终端集成电路温度变换装置。

为电源电压在+4V和+30V之间设备作为一个高阻抗、恒定电流为1uA/K的装置。

芯片的薄膜电阻器的激光微调装置被用于将设备微调至在298.2K(+25°C)时输出298.2uA。

AD590应该被应用于任意温度感应在+150°C之下，在这个温度下，传统的温度感应装置都可以使用。

一个整体集成电路的固有低成本与支持电路牌子的排除结合了AD590一个有吸引力的选择为许多温度测量情况。

线性化电路、精确度电压放大器、抵抗测量的电路和冷接点报偿不必要在申请AD590。

除温度测量之外,应用包括温度分离组分的报偿或更正,偏心比例与绝对温度,流速测量,流体的平实侦查和测速。

AD590可以在芯片的形式封装，在保护的环境下，它适用于混合电路和快速温度测量。

AD590在遥感应用方面特别好用。

由于它的高阻抗电流输出，设备对长线性的电压下降不敏感。

任何良好的绝缘绞的一双都能很好的从接收CMOS多路复用器或者切换逻辑门输出的电源电压。

产品特点：①AD590是一个要求只有一个直流电源电压(+4V to+30V)的校准的双终端温度传感器。

昂贵的发射器，滤波器，导致线性补偿和线性化电路是应用设备所不必要的。

②国家最先进的晶圆级激光修剪的广泛最终测试确保了AD590的单元的易于更换。

③是电流而不是电压的输出导致了优先接口的排斥反应。

此外，电压需求低(1.5mWs@ 5V@+25°C.)。

这些功能使得AD590易于应用于远程传感器。

摘要：由于科学研究、工业和家用电器等方面对测温和温控的需要,各种新型的集成电路温度传感器不断被研制出来,AD590 便是其中之一。

本文介绍AD590 型温度传感器的内部电路结构,阐述其工作原理, 给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路，并举例说明它在温度测量和恒温控制中的应用关键词:集成温度传感器； AD590；主要特征；工作原理；温度测量应用一、引言集成温度传感器实质上是一种半导体集成电路，由于晶体管 PN结的正向电压降都是以大约-2mV/℃的斜率随温度变化而变化的，而且比较稳定，同时晶体管的基极发射极电压与温度基本上成线性关系，故可利用这些特性对温度进行测量。

一般利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：V BE=lnI式中，K—波尔兹常数；q—电子电荷绝对值。

T—绝对温度（K）。

把测温晶体管和激励电路、放大电路集成在一个小硅片上，就构成了集成温度传感器。

与其他温度传感器相比，其具有线性好、精度适中、灵敏度高、体积小、使用方便等优点，得到广泛应用。

集成温度传感器的输出形式分为电压输出和电流输出两种。

电压输出型的灵敏度一般为10mV/K，温度0℃时输出为0，温度25℃时输出。

电流输出型的灵敏度一般为1uA/K。

二 AD590简介1主要特性集成温度传感器AD590 是美国模拟器件公司生产的电流型温度传感器，通过对电流的测量可得到所需要的温度值,在输出端串联一个电阻则转换为电压信号。

使用可靠，它只需直流电源就能工作，而且，无需进行线性校正，所以使用也非常方便，接口也很简单。

作为电流输出型传感器的一个特点是，和电压输出型相比，它有很强的抗外界干扰能力。

AD590的测量信号可远传百余米根据特性分挡，AD590的后缀以I，J，K，L，M表示。

AD590L，AD590M 一般用于精密温度测量电路，其电路外形如图-1所示，它采用金属壳3脚封装，其中1脚为电源正端V＋；2脚为电流输出端I；3脚为管壳，一般不用。

.AD590温度传感器简介AD590是一种集成温度传感器（类似的芯片还有LM35等），其实质是一种半导体集成电路。

它利用晶体管的b-e结压降的不饱和值VRE 与热力学温度T和通过发射极电流I的下述关系实现对温度的检测。

式中，k是波耳兹曼常数；q是电子电荷绝对值。

集成温度传感器的线性度好、精度适中、灵敏度高、体积小、使用方便，得到广泛应用。

集成温度传感器的输出形式分为电压输出和电流输出两种。

电压输出型的灵敏度一般为10mV/K（温度变化热力学温度1度输出变化10mV），温度0K时输出0，温度25℃时输出2.9815V。

电流输出型的灵敏度一般为1μA/K，25℃时输出298.15μA。

AD590是美国模拟器件公司生产的单片集成两端温度传感器。

它主要特性如下：1）流过器件电流的微安数等于器件所处环境温度的热力学温度（开尔文）度数，即式中，IT为流过器件（AD590）的电流，单位为μA；T为温度，单位为K。

2）AD590的测量范围为-55~+150℃。

AD590的电源电压范围为4~30V3）。

电源电压从4~6V变化，电流IT变化1μA，相当温度变化1K。

AD590可以承受44V正向电压和20V的反向电压。

因而器件反接也不会损坏。

'..4）输出电阻为710MΩ。

AD590在出厂前已经校准，精度高。

AD590共有I、5）J、K、L、M五挡。

其中M档精度最高，在-55~+150℃范围内，非线性误差为±0.3℃。

I档误差较大，误差为±10℃，应用时应校正。

由于AD590的精度高、价格低、不需辅助电源、线性度好，因此常用于测量和热电偶的冷端补偿。

'.。

AD590温度传感器的使用1.工作原理：AD590温度传感器是一种基于热敏电阻原理的温度传感器。

它通过测量温度对电流的影响来实现温度的测量。

当传感器暴露在待测物体的温度环境下时，其内部的温度会与待测物体的温度保持相同，从而改变器件的内阻。

通过连接外部的电流源，可以测量出传感器的电流输出，进而推导出温度值。

2.精确度：AD590温度传感器具有较高的温度测量精确度。

它通常具有±1°C的温度测量精度，可用于许多需要高精度温度测量的应用领域，如医疗设备、仪器仪表等。

3.稳定性：AD590温度传感器具有较好的长期稳定性。

它的温度响应是线性的，且其零点漂移很小。

因此，在长时间使用过程中，传感器的测量结果能够保持较好的稳定性。

4.宽工作温度范围：AD590温度传感器可以在较宽的温度范围内工作。

它通常可以在-55°C至+150°C的温度范围内进行可靠的温度测量。

这使得它适用于各种极端环境下的温度测量需求。

5.灵敏度和响应时间：AD590温度传感器具有较高的灵敏度和快速的响应时间。

它能够迅速地感知温度变化并输出相应的电流信号，因此适用于需要对温度变化进行实时监测和控制的应用。

6.输出接口：AD590温度传感器的标准输出为电流信号，通常为1μA/K。

此外，它还可以使用内置的放大器将电流信号转换为电压信号（一般为1V/K），以便与其他电子设备进行接口。

除了以上特点外，AD590温度传感器还具有较低的功耗、高抗干扰性、小尺寸等优点。

在实际应用中，AD590温度传感器可以广泛应用于各种领域，如工业自动化、气象测量、热风炉温度控制、家用电器等。

具体应用中，可以通过以下步骤来使用AD590温度传感器：1.将AD590温度传感器正确连接至电路板。

通常，传感器的引脚包括电流输入、电流输出和供电引脚。

2.确定传感器的工作电流范围和放大倍数。

根据应用需求选择合适的工作电流范围和放大倍数，以确保得到准确的温度测量结果。

ad590的工作原理
AD590是一种温度传感器，工作原理基于PN结的温度敏感特性。

该传感器的主要原理和结构如下：
1. 结构：AD590由氧化硅隔离的PN结构组成，封装在一个金属外壳中。

外壳的一端与P型区域连接，另一端与N型区域
连接。

2. 基本原理：当温度变化时，PN结的电流也会相应变化。

传
感器的工作原理是利用PN结在不同温度下的导电特性的变化。

具体来说，当温度升高时，PN结的电流也会随之增大，而当
温度降低时，电流会减小。

3. 温度与电流转换：AD590的工作电流范围是0.4mA至
10mA，传感器的精度主要依赖于供电电流的稳定性。

一般情
况下，通过与其他电路连接，将AD590的电流转换为对应的
电压信号。

这通常是通过串联一定的电阻来实现的。

4. 温度与电压关系：传感器输出的电压与温度存在着线性关系，通常可以使用以下公式计算温度值：
Temperature(摄氏度) = (Vout - Vref) / 5.5 mV/°C
其中，Vout为传感器输出的电压，Vref为参考电压。

5. 补偿：为了提高温度测量的准确性，通常会使用一个补偿电路，用于校正和稳定传感器的输出。

总之，AD590通过测量PN结的电流变化来实现温度测量，具有较高的准确性和稳定性，广泛应用于工业自动控制、温度补偿和环境监测等领域。

AD590温度传感器的使用AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。

其规格如下：1、度每增加1℃，它会增加1μA输出电流2、可测量范围-55℃至150℃3、供电电压范围+4V至+30VAD590的管脚图及元件符号如下图所示：AD590的输出电流值说明如下：其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

AD590基本应用电路：注意事项：1、Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V2、测量Vo时，不可分出任何电流，否则测量值会不准。

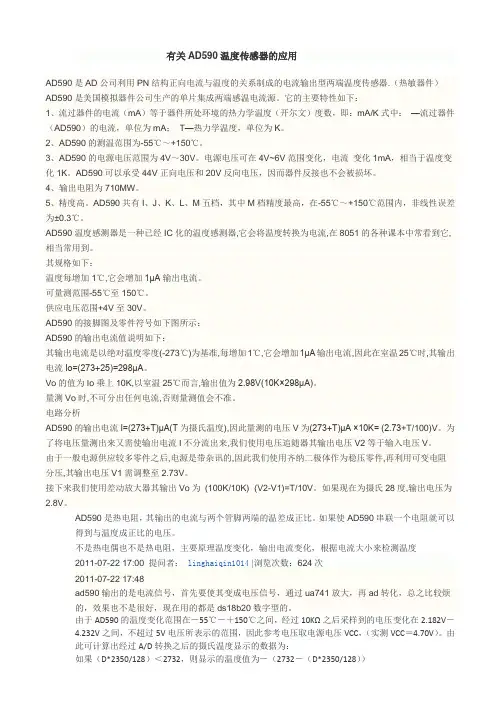

AD590实际应用电路：电路分析：1、AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。

为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V3、接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。

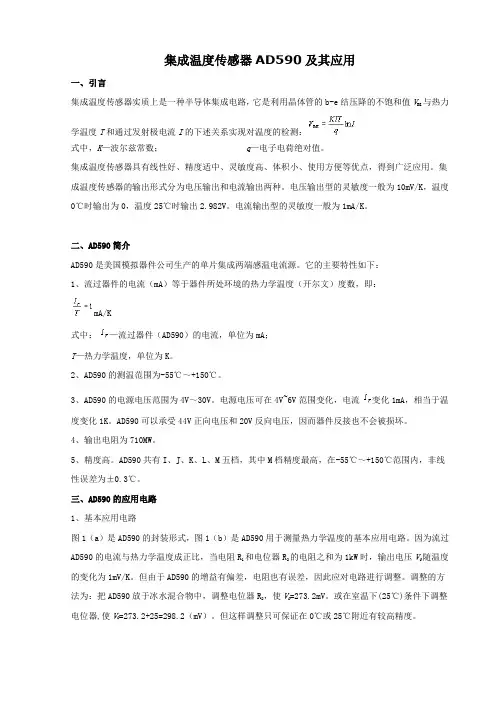

集成温度传感器AD590及其应用刘振全摘要：介绍了集成温度传感器AD590，给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路，并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。

关键词： AD590；集成温度传感器；温度差；中图分类号：TP368 TP212.11文献标识码：A 文章编号：：1006-883X（2003）03-0035-03一、引言集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：式中，K—波尔兹常数；q—电子电荷绝对值。
