触探仪说明书
一、用途
此仪器主要用来确定土基的分层贯入次数,在短时间内能迅速地完成大量
的野外调查工作。
表1(一般粘性地承载力R)
锤击数(N10)152025303540455055 (R)Kpa/m2100140180220260300340380420二、仪器结构和特征
本仪器由手柄、导杆、重锤、击垫、贯入锥组成,可一次测得各层的
相对强度。
三、使用方法
1、先用钻具钻试验土层标高,然后对需进行试验的土层连续进行触探。
2、试验室,重锤落距为500mm,锤自由落下将锥和杆,垂直的打入土中,
每打入300mm的锤击数即为实测锤击数N10。
3、若需分层了解情况,可将贯入杆拔出来,取下贯入锥,换上轻便取土
钻头进行取样。
4、本方法一般用于贯入深度小于4m的土层。
四、主要技术参数
1、锤重量:10kg
2、落距:500mm
3、最大贯入深度:6000mm
4、贯入锥锥度:600
5、贯入锥最大直径:Ø40mm。

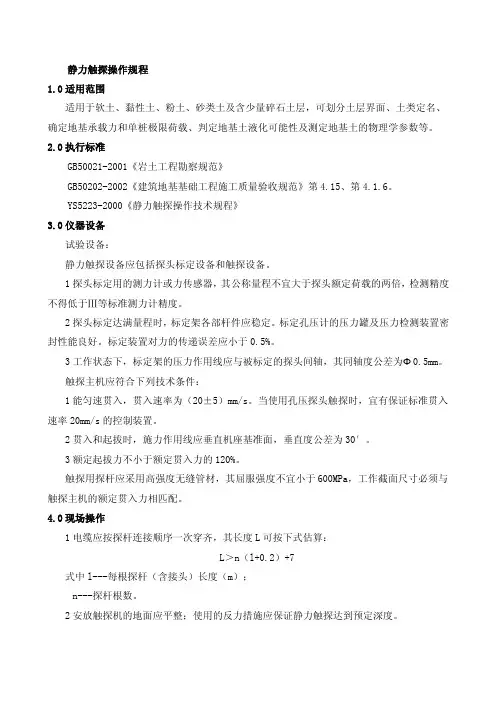

静力触探操作规程1.0适用范围适用于软土、黏性土、粉土、砂类土及含少量碎石土层,可划分土层界面、土类定名、确定地基承载力和单桩极限荷载、判定地基土液化可能性及测定地基土的物理学参数等。
2.0执行标准GB50021-2001《岩土工程勘察规范》GB50202-2002《建筑地基基础工程施工质量验收规范》第4.15、第4.1.6。
YS5223-2000《静力触探操作技术规程》3.0仪器设备试验设备:静力触探设备应包括探头标定设备和触探设备。
1探头标定用的测力计或力传感器,其公称量程不宜大于探头额定荷载的两倍,检测精度不得低于Ⅲ等标准测力计精度。
2探头标定达满量程时,标定架各部杆件应稳定。
标定孔压计的压力罐及压力检测装置密封性能良好。
标定装置对力的传递误差应小于0.5%。
3工作状态下,标定架的压力作用线应与被标定的探头间轴,其同轴度公差为Φ0.5mm。
触探主机应符合下列技术条件:1能匀速贯入,贯入速率为(20±5)mm/s。
当使用孔压探头触探时,宜有保证标准贯入速率20mm/s的控制装置。
2贯入和起拔时,施力作用线应垂直机座基准面,垂直度公差为30′。
3额定起拔力不小于额定贯入力的120%。
触探用探杆应采用高强度无缝管材,其屈服强度不宜小于600MPa,工作截面尺寸必须与触探主机的额定贯入力相匹配。
4.0现场操作1电缆应按探杆连接顺序一次穿齐,其长度L可按下式估算:L>n(l+0.2)+7式中l---每根探杆(含接头)长度(m);n---探杆根数。
2安放触探机的地面应平整;使用的反力措施应保证静力触探达到预定深度。
3检查使用的探头是否符合规定;核对探头标定记录,调零试压。
孔压探头在贯入前应用特制的抽气泵对孔压传感器的应变腔抽气并注入脱气液体,至应变腔无气泡出现为止。
触探主机就位后,应调平机座并用水平尺校准,与反力装置衔接、锁定并随时进行检查;当触探之际不能按指定孔位安装时,应记录移位后的孔位和地面高程。
项目部中心试验室静力触探仪操作规程1、准备工作(1)确定工作人员落实好工作内容。
本机一般定员五人。
下锚或起锚时操作一人,扶住下锚器四人(其中一人兼顾对锚和扶锚);贯入或起拔探杆时,接(卸)探杆两人,传杆、管看仪表、操作各一人。
(2)现场踏勘,了解现场条件根据现场有无电源来选定好动力,估计地质性质,有无地下障碍等。
(3)检查整机是否完好,工具是否备齐,并将已定好的适用探头和电缆线与探杆串好,存放在探杆架上待用。
(4)平整好场地,将“动力车”先安放在距触探点五米内的地方。
(5)接好电源及电部件连接线,然后启动电机,检查电机是否正转,油路是否畅通,油压是否调得适当,注意溢流阀不能调得过高或闭住,否则会冲坏油泵。
在无电源的情况下,将动力车的电机和底板卸去换上柴油机即可,启动柴油机带动油泵进行工作。
2、下锚及安装:先根据贯入点位置预定好锚位点。
下锚时,四人扶持扶手,将油马达套在地锚杆上,接通油路,使油马达转动将地锚慢慢拧入土中,到地锚杆头伸出地面100mm左右为止。
下好锚,然后利用本机配备的地锚压杆和地锚螺杆把锚与贯入部分连接固定好。
(在拧螺杆时要注意贯入部分水平的变化,做到既串紧地锚又使贯入部分达到水平要求)。
地锚的安装位置和固定见图三所示。
3、触探贯入工作:(1)先将动力部分引出接来的两根软管分别接到“贯入部分”上。
(2)扳动换向阀手柄,使“贯入部分”油缸塞杆上下运行一二次,检定油缸运行是否正常,然后将换向阀扳至“系统卸荷”(中位),使贯入缸运转暂停。
(3)将预先接好的探头串好电缆线的最先两根探杆拧在一起,连同探头一起插入,使探头端距地4公分处时,卡紧探杆,安好角机及静力触探自动记录仪就可以进行贯入。
(4)扳动换向手柄到“贯入”档,此时贯入部分就进行自动贯入,从而把杆均速地压入土层中。
(5)在触探过程中,如需暂停贯入,可将换向阀扳至“系统卸荷”档即可。
(6)触探时,静力触探仪器和自动记录仪的调整和操作,请参阅各自“使用说明书”。

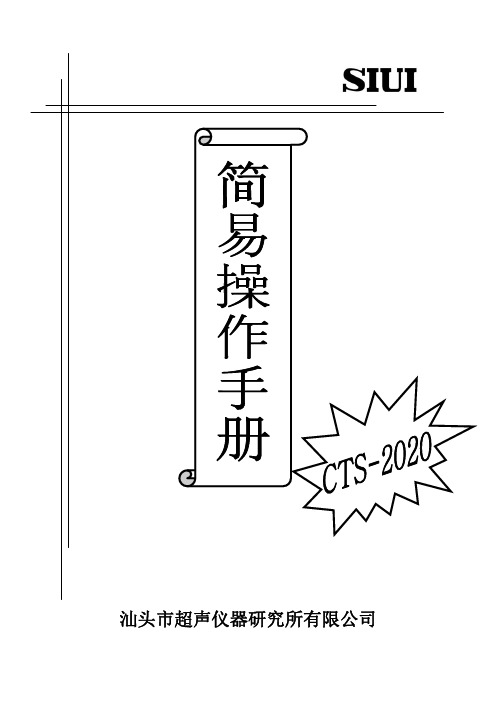

汕头市超声仪器研究所有限公司CTS-2020仪器简易操作说明一、外形结构及对应基本功能子菜单项选择按键组 上下调节键特殊功能键增益调节键主菜单按键组电源开关键仪 器 正 面 视 图USB 接口直流电源输入插座探头发射(T)/接收(R)插座 仪 器 背 面 视 图1. 1 主菜单按键组主菜单分为7大项,对应仪器面板下方从左到右排列的7个主菜单按键,每个主菜单包括多个子菜单项。
1)基本:组合了包括波形显示所必须的基本调节及校正项目。
2)收发:组合了用于调节发射电路和接收放大器,以及数字信号处理等功能。
3)计测:组合了斜探头探伤所需的功能,以及波形显示和读测等后处理功能。
4)闸门:组合了控制a、b闸门所必需的功能,以及跟踪闸门设定。
5)DAC:组合了制作DAC曲线、以及用该曲线对缺陷回波进行评价的各项功能。
6)存储:用于存入、调出和删除数据集,以及数据集的其它管理。
7)预置:配置仪器的其它设定,包括时钟、打印、显示颜色等。
根据需要进行相应的选择,当某一个主菜单被选择时,屏幕子菜单显示区将显示与该主菜单相关的子菜单项。
1. 2 特殊功能按键仪器面板左方共有6个特殊功能键。
1)▼▲:增益调节键,按▲键以调节档级递增数值,▼键以调节档级递减数值。
2)步进:设置增益调节的档级大小。
3)打印:打印图片/报告(连接打印机时),或记录回波参考点(制作DAC曲线时)。
4)缩放:放大 / 缩小屏幕上的波形显示区。
5)冻结:冻结当前屏幕显示的波形。
1. 3 状态指示灯1)A:闸门报警指示灯。
2)R:抑制功能指示灯。
3)D:双探头工作方式指示灯。
1. 4 USB接口1)通过U盘,将仪器中存储的数据转存到计算机进行编辑。
2)用于直接连接USB打印机。
1. 5 仪器画面1. 6 子菜单页一个主菜单中包含多个子菜单页,如上图(仪器画面)所示。
子菜单页中包含有翻页项,“∨”符号表示当前子菜单还有下一页,可以进行向下翻页操作,选中后将显示下一页的内容;“∧”符号表示向上翻页。
静力触探试验作业指导书静力触探试验作业指导书 1. 目的为了规范静力触探试验的各个环节,特制定本细则。
2. 适用范围静力触探试验的前期准备、现场实施和内业分析计算。
3. 引用文件对于湖北省境内的检测项目,以《建筑地基基础检测技术规范》(DB42/269-2003)为最基本的技术依据,当该规范不明确时,参照下述规范执行:《岩土工程勘察规范》(GB 50021-2001)(2009年版)《静力触探技术标准(CECS04:88)》对于湖北省境外的检测项目,依据后两种国标或行标执行。
对于每次发出的检测报告中,必须明确该报告依据的技术标准,并严格按其标准执行。
4. 工作程序4.2 现场准备4.2.1 安排组成试验小组,该小组由项目经理、现场检测工程师和测试工人组成。
4.2.2 由项目经理或现场检测工程师前往现场踏勘,了解下述现场及试验基本情况:试验场地平整情况、道路是否通畅。
检测项目和检测数量,委托方要求工期。
触探深度,场地的地质资料,以预估贯入阻力,选择合适的触探装置。
4.3试验装置、设备、材料、工具的准备4.3.1加压装置:如场地较狭小,触探深度较浅,可采用手摇式轻型静力触探;如触探深度较深,场地贯入阻力较大,则采用齿轮机械式静力触探机或液压静力触探仪。
4.3.2反力装置:当地表土为较硬的粘性土时,可采用地锚作反力,地锚数量及规格视实际所需反力大小而定。
如地表土为地锚难以贯入的砂砾、碎石土等,则采用重物作反力,在触探装置上堆载足够重的钢轨、钢锭、生铁块等。
4.3.3探头:探头分单桥探头、双桥探头,探头断面积有10cm2、15cm2、20cm2三种,应根据检测项目和场地的土层性质选择与触探主机相匹配、分辨率合适的探头、需对探头进行检验,探头几何形状及规格应符合《岩土工程勘察规范》的要求,如发现锥面及套筒变形明显,出现刻痕,锥尖压损,套筒活动不方便等需更换探头,检查探头的标定记录,确保探头在有效标定期内,核对标定系数,探头传感器室内率定误差(重复性误差、非线性误差、归零误差、温度漂移等)不应超过1.0%FS。
静力触探试验操作规程1.根据地质勘探的布点要求,选取好的位置,对场地进行平整,先在触探试验点两旁的地上用铁锹,挖出一个能使地锚放入、深30cm 的坑,然后在坑内放入地锚,利用油压马达下锚器以缓慢的速度拧下,将油压马达下锚器套在地锚杆上,四人站立手扶下锚器并方向施力,两地锚相距0.9m,最后地面铲平,铺上两块木垫板。
2.安放静探机在木垫板上,使两根已下好的地锚位于静探机两边,用水平尺调平机座,放置2跟槽钢放在机座上,将2个装有压铁的连接螺丝通过槽钢旋转装入地锚的丝孔中,装好连接螺丝,用专用扳手将压铁压紧在槽钢上,再用水平尺校正水平,如机座不平此时通过调节亚铁上螺丝在校正机座水平。
3.把带有一端电缆线的探头与穿好探杆的电缆线相连接,用防水胶带缠封插头处并用黄油密封,以防进水受潮和增加插座的抗拉力。
将第一根探杆连接,连接时一人手握探头,另一人手拿第一根探杆,探头不动,转动探杆,使其连接,切勿转动探头,以免电缆线断裂。
再将电缆线依次穿入其他探杆,探杆数量应满足触探深度要求,电缆线长度L满足:L>n×(l+0.2)+7其中:n—探杆的根数;l—每根探杆的长度(m)4.放松推进油缸卡瓦螺丝,将带有探头的第一根探杆通过上面卡瓦孔,对齐底座上的导向孔放入推进油缸,将第二根探杆和第一根探杆连接,调节卡瓦螺丝到合适的位置。
5.将数据采集仪与线缆线的另一端接好,数据采集装置与第一根探杆连接确保能正确转动并记录数据,拧紧卡瓦螺丝推进油缸提100mm,探头悬空垂直地面,校正仪器归零。
6.准备工作完成后,贯入工作开始,由专人控制推进油缸的上升与下降,以(20±5mm/s)进行匀速贯入,数据采集装置每贯入100mm 记录数据一次,其他人手动松紧卡瓦螺丝、连接探杆配合推进油缸工作确保油缸上下连续不间断,推进油缸升起松开卡瓦螺丝,下压时拧紧卡瓦螺丝,贯入过程中要管钳拧紧每根相连接的探杆,防止丝扣的松动,造成脱扣,保证垂直贯入。

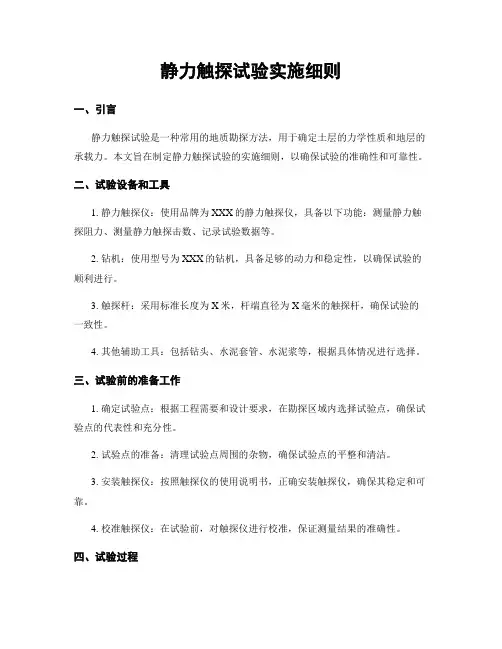

静力触探试验实施细则一、引言静力触探试验是一种常用的地质勘探方法,用于确定土层的力学性质和地层的承载力。
本文旨在制定静力触探试验的实施细则,以确保试验的准确性和可靠性。
二、试验设备和工具1. 静力触探仪:使用品牌为XXX的静力触探仪,具备以下功能:测量静力触探阻力、测量静力触探击数、记录试验数据等。
2. 钻机:使用型号为XXX的钻机,具备足够的动力和稳定性,以确保试验的顺利进行。
3. 触探杆:采用标准长度为X米,杆端直径为X毫米的触探杆,确保试验的一致性。
4. 其他辅助工具:包括钻头、水泥套管、水泥浆等,根据具体情况进行选择。
三、试验前的准备工作1. 确定试验点:根据工程需要和设计要求,在勘探区域内选择试验点,确保试验点的代表性和充分性。
2. 试验点的准备:清理试验点周围的杂物,确保试验点的平整和清洁。
3. 安装触探仪:按照触探仪的使用说明书,正确安装触探仪,确保其稳定和可靠。
4. 校准触探仪:在试验前,对触探仪进行校准,保证测量结果的准确性。
四、试验过程1. 钻孔准备:使用钻机在试验点处钻孔,直径和深度根据设计要求确定。
在钻孔过程中,应注意及时清理孔内杂物,并记录钻孔的深度。
2. 安装触探杆:在钻孔完成后,将触探杆逐节插入孔内。
在插入过程中,应注意触探杆的垂直度和稳定性。
3. 进行触探试验:根据需要,进行静力触探试验,记录触探阻力和击数等数据。
试验过程中,应保持触探杆的垂直和稳定。
4. 触探试验结束:当触探杆达到设计要求的深度或触探阻力不再增加时,触探试验结束。
此时应记录触探杆的深度和试验数据。
5. 拆卸触探杆:试验结束后,逐节拆卸触探杆,注意安全操作,防止触探杆卡住或损坏。
五、试验数据处理与分析1. 数据记录:将试验过程中的触探阻力、击数和触探杆深度等数据记录在试验记录表中。
确保数据的准确性和完整性。
2. 数据处理:将试验数据进行整理和归类,计算平均触探阻力、击数等指标,并进行单位换算。
3. 数据分析:根据试验数据,进行土层的力学性质和地层的承载力的分析和评估。
静力触探仪十字板试验两用仪操作规程1.本操作规程依据《静力触探仪十字板试验两用仪说明使用书》及《港口工程地质勘察规范》编制。
2.本操作规程十字板适用于在原位直接测定饱和软粘土(φµ≈0)的不排水抗剪强度和灵敏度;静力触探适用于粘性土,粉土和砂土。
3. 十字板试验3.1接线:探头(传感器)两根供桥引线与两根输出(测试)引线(在其电阻值基本相同的原则下),接入仪器面板“供桥”,“测试”四个接线端子上。
3.2开机、预热。
3.3应用时先将两功能键拨至“系显”与“校正”位置,调节校正电位器,使仪器显示该项试验探头的仪器探头标定系数值。
3.4输入正确的探头仪器标定系数后,将两功能键均拨至“测试”位置,调节平衡电位器调零(显示0000),即可进行测试。
3.5十字板头入土深度应不小于套管底端以下50cm。
3.6十字板试验剪切速率是以10s 转动1°为标准,其峰值读数或稳定读数一般在3min~10min内出现3.7水域进行十字板试验时,若孔底土质软弱应采用套管控制器。
3.8电测式十字板传感器及其联接导线在水域工作状态中,其绝缘电阻不得小于500MΩ。
4.静力触探试验4.1接线:探头(传感器)两根供桥引线与两根输出(测试)引线(在其电阻值基本相同的原则下),接入仪器面板“供桥”,“测试”四个接线端子上。
4.2开机、预热。
4.3应用时先将两功能键拨至“系显”与“校正”位置,调节校正电位器,使仪器显示该项试验探头的仪器探头标定系数值。
4.4输入正确的探头仪器标定系数后,将两功能键均拨至“测试”位置,调节平衡电位器调零(显示0000),即可进行测试。
4.5进行水域静力触探时,需采用水上勘探平台,孔口应下入套管,当触探深度超过30m时,应配置测斜装置。
4.6安装贯入设备时,应将支架调至水平,保持触探杆垂直贯入。
4.7在水域工作状态中,应变片及其联接导线的绝缘电阻不得小于500MΩ,且零飘应控制在满量程的1%范围内。
静力触探试验作业指导书1、目的和适用范围本方法适用于静力触探试验判定软土、一半黏性土、粉土和砂土的天然地基及采用换填垫层、预压、压实、挤密、夯实处理的人工地基的地基承载力、并行参数和评价地基处理效果。
2、仪器设备2.1 静力触探可根据工程需要采用单桥探头、双桥探头,单桥可测定比贯入阻力,双桥可测定锥尖阻力和侧壁摩阻力。
2.2 单桥触探头和双桥触探头的规格应符合表2.2的规定,且触探头的外形尺寸和结构应符合下列规定:(1)锥透与摩擦筒应同心;(2)双桥探头锥头等直径部分的高度,不应超过3mm,摩擦筒与锥头的间距不应大于10mm。
单桥和双桥静力触探头规格2.3 静力触探的贯入设备、探头、记录仪和传送电缆应作为整个测试系统按要求进行定期检定、校准或率定。
2.4 触探主机应符合下列规定:(1)应能匀速贯入,贯入速率为(20±5)mm/s,当使用孔压探头触探时,宜有保证贯入速率20mm/s的控制装置;(2)贯入和起拔时,施力作用线应垂直机座基准面,垂直度应小于;(3)额定起拔力应大于额定贯入力的120%。
2.5 记录仪应符合下列规定:(1)仪器显示的有效最小分度值不应大于0.05%FS ;(2)仪器按要求预热后,时漂应小于0.1%FS/h ,温漂应小于0.01%FS/℃(3)工作环境温度应为—10℃~45℃;(4)记录仪和电缆用于多功能探头触探时,应保证各传输信号互不干扰。
2.6 探头的技术性能应符合下列规定:(1)在额定荷载下,检测总误差不应大于3%FS ,其中线性误差、重复性误差、滞后误差、归零误差均应小于1%FS ;(2)传感器出厂时的对地绝缘电阻不应小于500M Ω;在300kPa 水压下恒压2h 后,绝缘电阻应大于300M Ω;(3)探头在工作状态下,各部传感器的互扰值应小于本身额定测值的0.3%;(4)探头应能在—10℃~45℃的环境温度中正常工作,由于温度漂移而产生的量程误差,可按下式计算,不应超过满量程的±1%:式中:—温度变化所引起的误差(mV );—全量程的输出电压(mV );t —触探过程中气温与地温引起触探头的最大温差(℃)—温漂系数,一般采用0.0005/℃。
CLD-2,3静力触探仪使用说明书一、静力触探仪概述:1.CLD-2,3静力触探仪适用于在一般粘性土、软土、黄土和密砂土地区的土木建筑工程、市政、公路、工程地基土原位测试,用于查明地层在垂直和水平方向的变化;好仪器,好资料,尽在沧州建仪()。
欢迎查询。
打造中国建仪销售第一品牌,树立沧州产品全新形象2.CLD-2,3静力触探仪用来确定天然地基承载力和估算单桩承载力;判别砂土液化的可能性;确定软土的不排水抗剪强度;提供软土地基承载力和斜坡稳定性的计算指标。
3.CLD-2,3静力触探仪是利用机械转动将探头匀速地压入土中,适宜在软土、粘性土、老粘土、黄土、砂性土等地层中测试,利用探头与土层接触时产生的阻力,通过电阻变化的信号,传送到地面的测量仪表上。
静力触探仪整机各部件重量轻,体积小搬运方便,安装方便,工作效率高,能配用不同直径的探杆和探头。
4.符合静力触探技术标准CECS04:88和岩土工程勘察规范GB50021-2001,执行标准国标GB50021-2001岩土工程勘查规范。
二、静力触探仪结构形式:主机(整机)、地锚、手摇式、单桥探头(标准配置)、双桥探头(选配)、人工记录仪(标配)、自动记录仪(选配)。
三、主要参数:1、贯入力:2吨/3吨2、贯入速度:0.8~1.2米/分3、探杆长:1米/支4、贯入探头:10cm25、测量仪表:人工记录仪(标准配置为人工记录仪)或自动记录静探微机6、整机重量:160公斤。
静力触探仪配置如下:CLD-2/3静力触探仪主机架1台,记录仪1台,探杆20米,单桥探头1只,四芯屛蔽电缆线30米,地锚2根山型板1只、卡快1只、加力杆2支、地锚压铁2付、地锚肖2只、导向套2付、等其余配套件工具全部供给。
安装方法:1、孔位应避开地下电缆、管线及其它地下设施。
2、当拟定孔位处地面不平时,应平整场地,并根据勘探深度和表层土的性质,确定地锚的个数和排列形式。
3、静力触探机安装要平稳,应与下入土中的地锚牢固连接。
