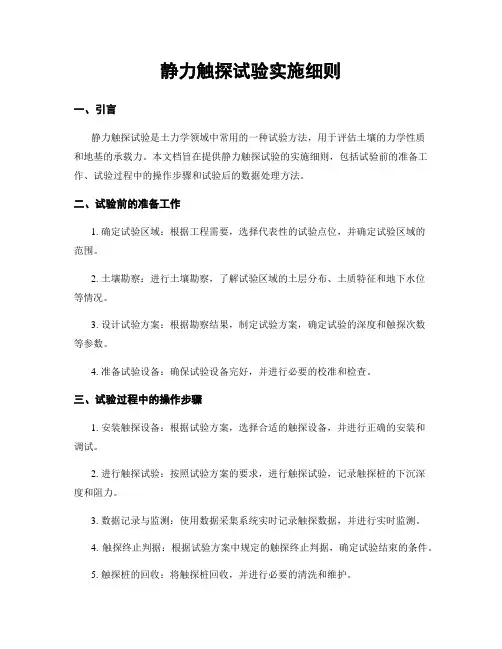

静力触探试验实施细则一、引言静力触探试验是土力学领域中常用的一种试验方法，用于评估土壤的力学性质和地基的承载力。

本文档旨在提供静力触探试验的实施细则，包括试验前的准备工作、试验过程中的操作步骤和试验后的数据处理方法。

二、试验前的准备工作1. 确定试验区域：根据工程需要，选择代表性的试验点位，并确定试验区域的范围。

2. 土壤勘察：进行土壤勘察，了解试验区域的土层分布、土质特征和地下水位等情况。

3. 设计试验方案：根据勘察结果，制定试验方案，确定试验的深度和触探次数等参数。

4. 准备试验设备：确保试验设备完好，并进行必要的校准和检查。

三、试验过程中的操作步骤1. 安装触探设备：根据试验方案，选择合适的触探设备，并进行正确的安装和调试。

2. 进行触探试验：按照试验方案的要求，进行触探试验，记录触探桩的下沉深度和阻力。

3. 数据记录与监测：使用数据采集系统实时记录触探数据，并进行实时监测。

4. 触探终止判据：根据试验方案中规定的触探终止判据，确定试验结束的条件。

5. 触探桩的回收：将触探桩回收，并进行必要的清洗和维护。

四、试验后的数据处理方法1. 数据整理：将采集到的触探数据进行整理，包括触探桩的下沉深度和阻力等信息。

2. 数据分析：根据试验方案的要求，对触探数据进行分析，计算得到土壤的力学性质和地基的承载力等参数。

3. 结果评定：根据分析结果，评定试验区域的土壤承载力是否满足工程设计要求。

4. 报告撰写：根据试验结果编写试验报告，包括试验目的、方法、结果和结论等内容。

五、安全注意事项1. 在试验过程中，要严格遵守相关的安全操作规程，确保人员和设备的安全。

2. 试验现场应设置明显的警示标志，防止无关人员进入试验区域。

3. 操作人员应熟悉试验设备的使用方法，并佩戴必要的防护装备。

4. 在进行试验时，要注意观察试验设备的运行情况，及时发现并处理异常情况。

六、质量控制1. 在试验过程中，要严格按照试验方案的要求进行操作，确保试验数据的准确性和可靠性。

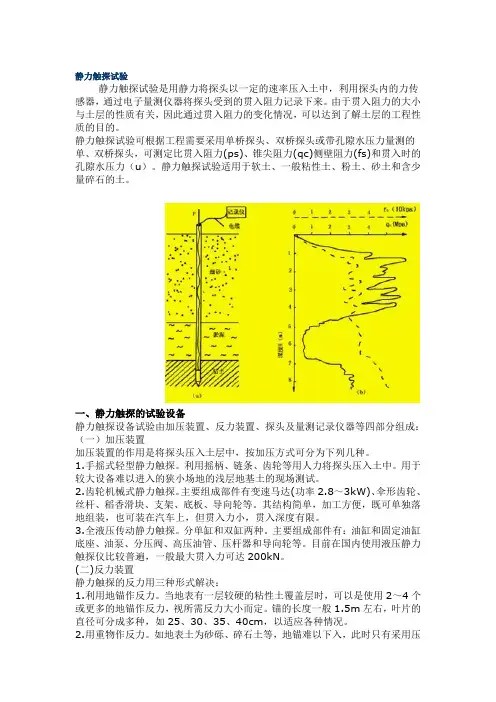

静力触探试验静力触探试验是用静力将探头以一定的速率压入土中，利用探头内的力传感器，通过电子量测仪器将探头受到的贯入阻力记录下来。

由于贯入阻力的大小与土层的性质有关，因此通过贯入阻力的变化情况，可以达到了解土层的工程性质的目的。

静力触探试验可根据工程需要采用单桥探头、双桥探头或带孔隙水压力量测的单、双桥探头，可测定比贯入阻力(ps)、锥尖阻力(qc)侧壁阻力(fs)和贯入时的孔隙水压力（u）。

静力触探试验适用于软土、一般粘性土、粉土、砂土和含少量碎石的土。

一、静力触探的试验设备静力触探设备试验由加压装置、反力装置、探头及量测记录仪器等四部分组成：（一）加压装置加压装置的作用是将探头压入土层中，按加压方式可分为下列几种。

1.手摇式轻型静力触探。

利用摇柄、链条、齿轮等用人力将探头压入土中。

用于较大设备难以进入的狭小场地的浅层地基土的现场测试。

2.齿轮机械式静力触探。

主要组成部件有变速马达(功率2.8～3kW)、伞形齿轮、丝杆、稻香滑块、支架、底板、导向轮等。

其结构简单，加工方便，既可单独落地组装，也可装在汽车上，但贯入力小，贯入深度有限。

3.全液压传动静力触探。

分单缸和双缸两种。

主要组成部件有：油缸和固定油缸底座、油泵、分压阀、高压油管、压杆器和导向轮等。

目前在国内使用液压静力触探仪比较普遍，一般最大贯入力可达200kN。

(二)反力装置静力触探的反力用三种形式解决：1.利用地锚作反力。

当地表有一层较硬的粘性土覆盖层时，可以是使用2～4个或更多的地锚作反力，视所需反力大小而定。

锚的长度一般1.5m左右，叶片的直径可分成多种，如25、30、35、40cm，以适应各种情况。

2.用重物作反力。

如地表土为砂砾、碎石土等，地锚难以下入，此时只有采用压重物来解决反力问题，即在触探架上压以足够的重物，如钢轨、钢锭、生铁块等。

软土地基贯入30m以内的深度，一般需压重物40～50kN。

3.利用车辆自重作反力。

将整个触探设备装在载重汽车上，利用载重汽车的自重作反力。

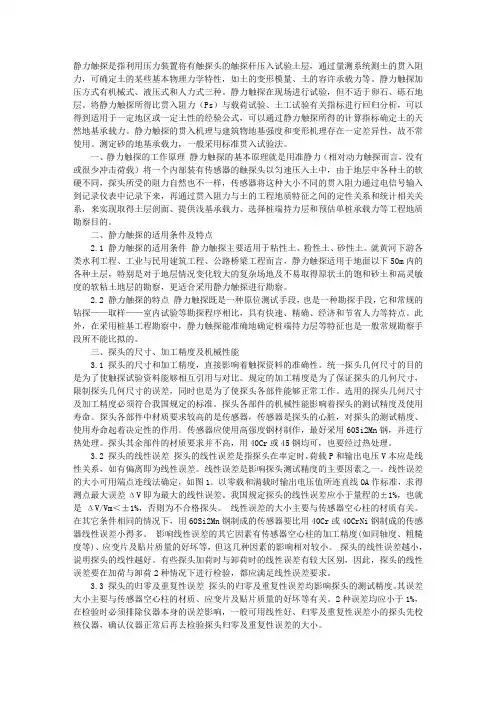

静力触探是指利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。

静力触探加压方式有机械式、液压式和人力式三种。

静力触探在现场进行试验，但不适于卵石、砾石地层。

将静力触探所得比贯入阻力（Ps）与载荷试验、土工试验有关指标进行回归分析，可以得到适用于一定地区或一定土性的经验公式，可以通过静力触探所得的计算指标确定土的天然地基承载力。

静力触探的贯入机理与建筑物地基强度和变形机理存在一定差异性，故不常使用。

测定砂的地基承载力，一般采用标准贯入试验法。

一、静力触探的工作原理静力触探的基本原理就是用准静力（相对动力触探而言，没有或很少冲击荷载）将一个内部装有传感器的触探头以匀速压入土中，由于地层中各种土的软硬不同，探头所受的阻力自然也不一样，传感器将这种大小不同的贯入阻力通过电信号输入到记录仪表中记录下来，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质勘察目的。

二、静力触探的适用条件及特点2.1 静力触探的适用条件静力触探主要适用于粘性土、粉性土、砂性土。

就黄河下游各类水利工程、工业与民用建筑工程、公路桥梁工程而言，静力触探适用于地面以下50m内的各种土层，特别是对于地层情况变化较大的复杂场地及不易取得原状土的饱和砂土和高灵敏度的软粘土地层的勘察，更适合采用静力触探进行勘察。

2.2 静力触探的特点静力触探既是一种原位测试手段，也是一种勘探手段，它和常规的钻探——取样——室内试验等勘探程序相比，具有快速、精确、经济和节省人力等特点。

此外，在采用桩基工程勘察中，静力触探能准确地确定桩端持力层等特征也是一般常规勘察手段所不能比拟的。

三、探头的尺寸、加工精度及机械性能3.1 探头的尺寸和加工精度，直接影响着触探资料的准确性。

统一探头几何尺寸的目的是为了使触探试验资料能够相互引用与对比。

静力触探仪操作规程静力触探仪常见问题解决方法静力触探仪操作规程：▲依据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个V型坑，坑深25—30cm,然后将地锚竖在V 型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木垫板。

▲与底架槽钢，用4 个M8 螺钉连接好后，安置在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好地锚销钉，将 4 个蝴蝶螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施压时注意贯入支架必需与地面垂直，若不垂直可将一边螺钉连续旋入以达到垂直的目的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高的一端）使垫板下土向两边推去削减其高度，以保证支架垂直地面。

▲把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤纶绝缘胶带纸缠封插头处，以防进水受潮和加添插座的抗拉力。

将*根探杆连接，连接时一手握着探头，一手握着每节探杆，探头不动，转动探杆，使其连接。

切勿转动探头，以免电缆线断裂。

▲将带有探头已穿好的电缆的探杆，放在触探机一侧，取出带有探头的*节探杆，将*节探杆从上面板上对峙下面板的圆孔中穿过，使探头干在下面板的圆孔中，对好中心，将第二节探杆和*探杆连接。

▲将经过触探测力仪放在探杆旁边，电缆线的另一端与静力触探测量仪接好。

仪表的接线盒调整，见静力触探测量仪使用说明书。

仪表调整时需将探头垂直空避开阳光直射，将U 型卡块卡在探杆街头上，将山形压板放在U 型卡块的下面，使其两边槽卡主链条，重击卡主探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长销带动山形板及探杆抬起，悬空垂直地面，读取初读数。

▲仪表调整完毕准备工作就绪，就开始工作。

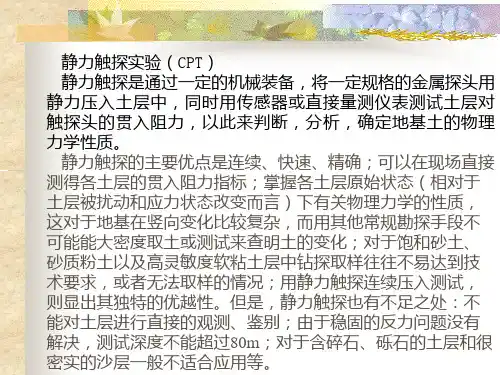

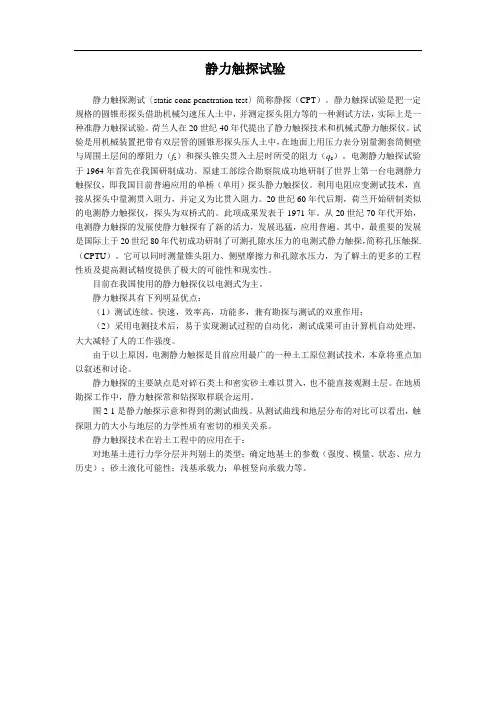

静力触探试验静力触探测试〔static cone penetration test〕简称静探（CPT）。

静力触探试验是把一定规格的圆锥形探头借助机械匀速压人土中，并测定探头阻力等的一种测试方法，实际上是一种准静力触探试验。

荷兰人在20世纪40年代提出了静力触探技术和机械式静力触探仪。

试验是用机械装置把带有双层管的圆锥形探头压人土中，在地面上用压力表分别量测套筒侧壁与周围土层间的摩阻力（f s）和探头锥尖贯入土层时所受的阻力（q c）。

电测静力触探试验于1964年首先在我国研制成功。

原建工部综合勘察院成功地研制了世界上第一台电测静力触探仪，即我国目前普遍应用的单桥（单用）探头静力触探仪。

利用电阻应变测试技术，直接从探头中量测贯入阻力，并定义为比贯入阻力。

20世纪60年代后期，荷兰开始研制类似的电测静力触探仪，探头为双桥式的。

此项成果发表于1971年。

从20世纪70年代开始，电测静力触探的发展使静力触探有了新的活力，发展迅猛，应用普遍。

其中，最重要的发展是国际上于20世纪80年代初成功研制了可测孔隙水压力的电测式静力触探，简称孔压触探.（CPTU）。

它可以同时测量锥头阻力、侧壁摩擦力和孔隙水压力，为了解土的更多的工程性质及提高测试精度提供了极大的可能性和现实性。

目前在我国使用的静力触探仪以电测式为主。

静力触探具有下列明显优点：（1）测试连续、快速，效率高，功能多，兼有勘探与测试的双重作用；（2）采用电测技术后，易于实现测试过程的自动化，测试成果可由计算机自动处理，大大减轻了人的工作强度。

由于以上原因，电测静力触探是目前应用最广的一种土工原位测试技术，本章将重点加以叙述和讨论。

静力触探的主要缺点是对碎石类土和密实砂土难以贯入，也不能直接观测土层。

在地质勘探工作中，静力触探常和钻探取样联合运用。

图2-1是静力触探示意和得到的测试曲线。

从测试曲线和地层分布的对比可以看出，触探阻力的大小与地层的力学性质有密切的相关关系。

静力触探试验方法嘿，朋友！咱今天就来唠唠静力触探试验方法。

这静力触探啊，就像是给大地做体检。

你想想，咱人要是不舒服了，还得去医院做各种检查呢，大地也一样。

咱先说说这静力触探是咋回事。

这就好比你拿根筷子往豆腐里插，那感觉，有点像静力触探探头往地里钻。

不过这可不是瞎插，得有讲究。

有一次啊，我和几个伙计一起去做静力触探试验。

老张就说：“嘿，这玩意儿到底咋弄啊？”老李接过话茬：“别急嘛，咱先把设备准备好。

就像你出门得带齐家伙什儿一样。

”于是我们就开始摆弄那些探头啊、记录仪啥的。

这探头可重要了，它就像咱的侦察兵，要深入地下，把地下的情况摸个清楚。

我们小心翼翼地把探头插进土里，那动作，就跟绣花似的。

一边插还一边盯着记录仪，看数据有没有啥变化。

小王在旁边嘀咕：“这得插多深啊？”我说：“这可不好说，得看具体情况。

就像你挖土豆，不知道土里有多少土豆，得一直挖下去，直到觉得差不多了。

”插探头的时候可不能太用力，不然会把探头弄坏。

也不能太轻，不然探不到深处的情况。

这就跟炒菜放盐一样，得恰到好处。

等探头插好了，数据也开始出来了。

我们就盯着那些数字和曲线，就像看股市行情一样紧张。

“哎呀，这数据咋这样呢？”“别慌，再看看。

”大家七嘴八舌地讨论着。

这静力触探试验啊，还得注意周围的环境。

要是旁边有个大坑啥的，说不定会影响数据。

就像你在安静的房间里学习，突然外面来了个大卡车，那肯定会分心。

做这个试验可不能马虎，一点小差错都可能导致结果不准确。

就像你做数学题，一个数字写错了，整个答案就错了。

有时候，我们会遇到一些难题。

比如探头插不下去了，或者数据突然不正常了。

这时候就得大家一起想办法。

“是不是这里的土太硬了？”“要不换个地方试试？”大家你一言我一语，共同解决问题。

这静力触探试验，虽然有点麻烦，但真的很重要。

它能让我们了解地下的情况，为工程建设提供依据。

就像医生给病人看病，只有知道了病情，才能对症下药。

总之，静力触探试验要认真对待，准备好设备，小心插探头，注意环境，遇到问题共同解决。

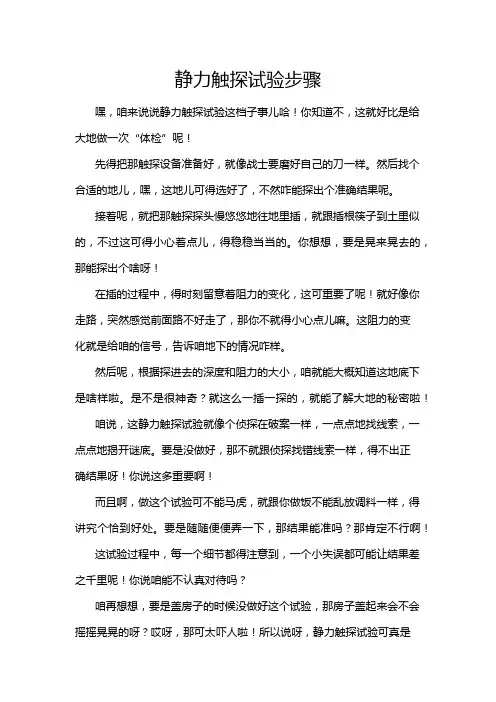

静力触探试验步骤
嘿，咱来说说静力触探试验这档子事儿哈！你知道不，这就好比是给大地做一次“体检”呢！
先得把那触探设备准备好，就像战士要磨好自己的刀一样。

然后找个合适的地儿，嘿，这地儿可得选好了，不然咋能探出个准确结果呢。

接着呢，就把那触探探头慢悠悠地往地里插，就跟插根筷子到土里似的，不过这可得小心着点儿，得稳稳当当的。

你想想，要是晃来晃去的，那能探出个啥呀！
在插的过程中，得时刻留意着阻力的变化，这可重要了呢！就好像你走路，突然感觉前面路不好走了，那你不就得小心点儿嘛。

这阻力的变
化就是给咱的信号，告诉咱地下的情况咋样。

然后呢，根据探进去的深度和阻力的大小，咱就能大概知道这地底下是啥样啦。

是不是很神奇？就这么一插一探的，就能了解大地的秘密啦！
咱说，这静力触探试验就像个侦探在破案一样，一点点地找线索，一点点地揭开谜底。

要是没做好，那不就跟侦探找错线索一样，得不出正
确结果呀！你说这多重要啊！
而且啊，做这个试验可不能马虎，就跟你做饭不能乱放调料一样，得讲究个恰到好处。

要是随随便便弄一下，那结果能准吗？那肯定不行啊！
这试验过程中，每一个细节都得注意到，一个小失误都可能让结果差之千里呢！你说咱能不认真对待吗？
咱再想想，要是盖房子的时候没做好这个试验，那房子盖起来会不会摇摇晃晃的呀？哎呀，那可太吓人啦！所以说呀，静力触探试验可真是
个不能小瞧的事儿呢！
总之呢，静力触探试验就像是打开大地秘密的一把钥匙，咱得好好拿着这把钥匙，仔细地去探索大地的奥秘。

只有这样，咱才能盖出稳稳当当的房子，修出平平坦坦的路呀！这可不是开玩笑的事儿，咱得认真对待，好好去做，才能得到准确可靠的结果呀！。

静力触探试验
一、试验目的
利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。

二、基本原理：
就是用准静力将一个内部装有传感器的触探头以匀速压入土中，由于地层中各种土的软硬不同，探头所受的阻力自然也不一样，传感器将这种大小不同的贯入阻力通过电信号输入到记录仪表中记录下来，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质勘察目的。

特点：
静力触探既是一种原位测试手段，也是一种勘探手段，它和常规的钻探——取样——室内试验等勘探程序相比，具有快速、精确、经济和节省人力等特点。

此外，在采用桩基工程勘察中，静力触探能准确地确定桩端持力层等特征也是一般常规勘察手段所不能比拟的。

三、操作步骤
1、启动静力触探车，连接线路、设备等。

2、将四根地锚旋入地下，同时四个支脚顶住地面。

3、加载系统、反力系统和数据采集仪都准备好之后，将触探杆匀速压入土层。

4、仪器自动采集数据。

5、分析数据。

五、注意事项
1、试验之前检查电是否充足。

2、试验过程中，尽量一次性做完一个孔位。

3、尽量避免试验过程中熄火。

4、由于密封圈损坏，及时更换，防止漏油。

静力触探试验操作规程1000字静力触探试验是一种土工测试方法，用于测定土层的密实度和板层的分布情况。

本文将介绍静力触探试验的操作规程。

一、试验前准备工作1、调查土层情况在进行静力触探试验之前，首先要进行土层的调查。

调查内容包括土层的层位、厚度、性质、含水量等。

根据调查结果确定试验点位。

2、检查仪器设备检查静力触探试验仪及其相关配件和工具，包括传感器、控制器、导线、侧向力传感器和责任针头等是否完好，并校准仪器。

3、安装试验固定架或支撑架根据试验点实际情况选择固定架或支撑架，并将其安装在试验点上。

确保架子的稳定性和垂直性。

4、准备触探头选择合适的触探头（钢筒或责任针头），并进行清洁和消毒。

二、试验操作过程1、安装触探头将触探头安装在相应的钻杆中，并与传感器相连。

2、放置传感器将传感器放置在试验固定架或支撑架上，并将导线连接到控制器。

3、改变机械振动频率选择合适的机械振动频率和振动幅度，根据试验点和土层情况进行适当调整。

4、开始触探将触探头插入土壤中，并逐步增加振动频率和幅度，直到触碰到板层或达到设定深度。

5、记录触探数据获得触探数据后，记录钻杆的深度、振动频率、振动幅度、击数、阻力（或地位）等试验参数，并将数据保存在静力触探试验数据表中。

根据需要可以使用录音或视频方式记录完整的试验数据过程。

6、停止试验当试验完成时，减小振动幅度，将触探头卸下。

三、试验后处理工作1、分析处理数据对试验数据进行分析处理，得到每层土壤性质和板层分布情况等信息。

2、统计和绘制曲线统计和绘制每层土壤的阻力和击数曲线，根据曲线观察土层分布情况，评估土层的稠密度和强度等指标。

3、撤回试验固定架或支撑架在试验完成后，撤回试验固定架或支撑架并进行清洁和消毒。

四、注意事项1、在试验前必须进行地质勘察，了解土层的情况，选择合适的试验点。

2、在试验过程中，必须遵守规定的操作时序和方法。

3、仪器设备必须保持清洁、完整和正常工作状态，每次使用前要进行检查并进行校准。
