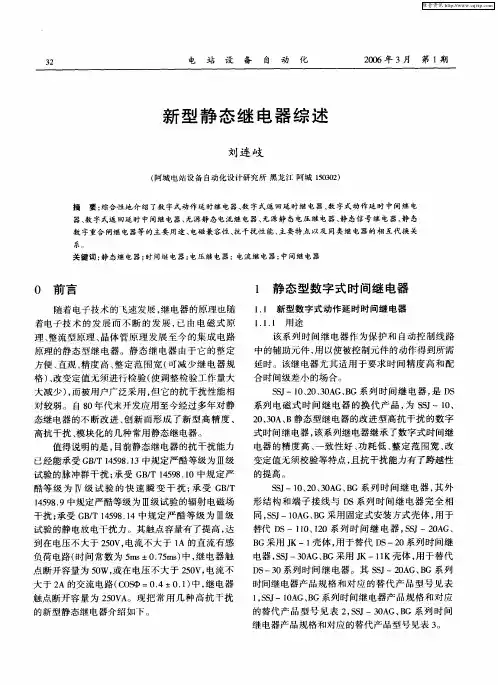

静态信号继电器的应用分析

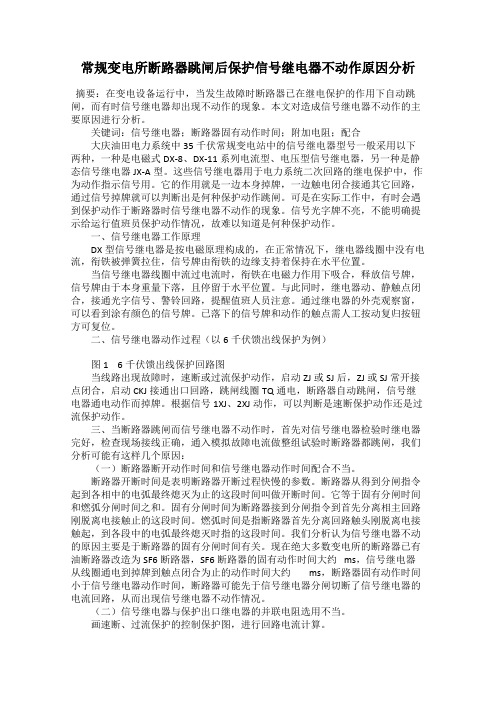

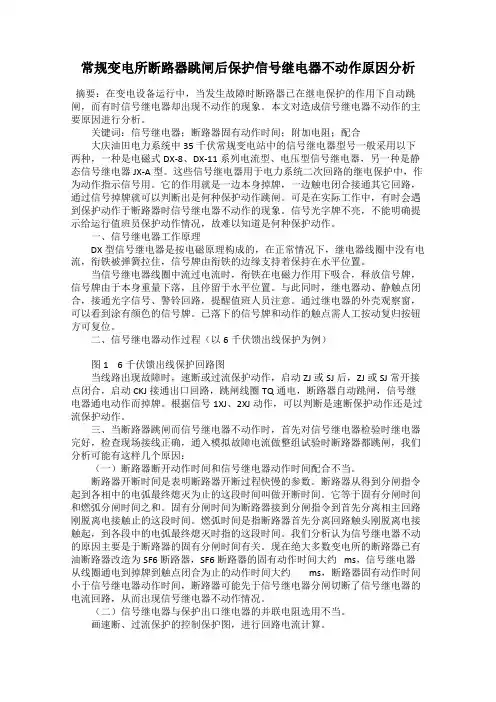

常规变电所断路器跳闸后保护信号继电器不动作原因分析摘要：在变电设备运行中，当发生故障时断路器已在继电保护的作用下自动跳闸，而有时信号继电器却出现不动作的现象。

本文对造成信号继电器不动作的主要原因进行分析。

关键词：信号继电器；断路器固有动作时间；附加电阻；配合大庆油田电力系统中35千伏常规变电站中的信号继电器型号一般采用以下两种，一种是电磁式DX-8、DX-11系列电流型、电压型信号继电器，另一种是静态信号继电器JX-A型。

这些信号继电器用于电力系统二次回路的继电保护中，作为动作指示信号用。

它的作用就是一边本身掉牌，一边触电闭合接通其它回路，通过信号掉牌就可以判断出是何种保护动作跳闸。

可是在实际工作中，有时会遇到保护动作于断路器时信号继电器不动作的现象。

信号光字牌不亮，不能明确提示给运行值班员保护动作情况，故难以知道是何种保护动作。

一、信号继电器工作原理DX型信号继电器是按电磁原理构成的，在正常情况下，继电器线圈中没有电流，衔铁被弹簧拉住，信号牌由衔铁的边缘支持着保持在水平位置。

当信号继电器线圈中流过电流时，衔铁在电磁力作用下吸合，释放信号牌，信号牌由于本身重量下落，且停留于水平位置。

与此同时，继电器动、静触点闭合，接通光字信号、警铃回路，提醒值班人员注意。

通过继电器的外壳观察窗，可以看到涂有颜色的信号牌。

已落下的信号牌和动作的触点需人工按动复归按钮方可复位。

二、信号继电器动作过程（以6千伏馈出线保护为例）图1 6千伏馈出线保护回路图当线路出现故障时，速断或过流保护动作，启动ZJ或SJ后，ZJ或SJ常开接点闭合，启动CKJ接通出口回路，跳闸线圈TQ通电，断路器自动跳闸，信号继电器通电动作而掉牌。

根据信号1XJ、2XJ动作，可以判断是速断保护动作还是过流保护动作。

三、当断路器跳闸而信号继电器不动作时，首先对信号继电器检验时继电器完好，检查现场接线正确，通入模拟故障电流做整组试验时断路器都跳闸，我们分析可能有这样几个原因：（一）断路器断开动作时间和信号继电器动作时间配合不当。

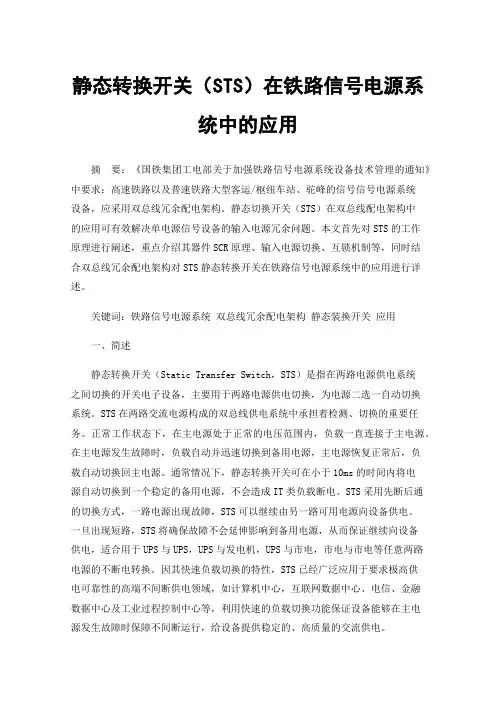

静态转换开关（STS）在铁路信号电源系统中的应用摘要：《国铁集团工电部关于加强铁路信号电源系统设备技术管理的通知》中要求：高速铁路以及普速铁路大型客运/枢纽车站、驼峰的信号信号电源系统设备，应采用双总线冗余配电架构。

静态切换开关（STS）在双总线配电架构中的应用可有效解决单电源信号设备的输入电源冗余问题。

本文首先对STS的工作原理进行阐述，重点介绍其器件SCR原理、输入电源切换、互锁机制等，同时结合双总线冗余配电架构对STS静态转换开关在铁路信号电源系统中的应用进行详述。

关键词：铁路信号电源系统双总线冗余配电架构静态装换开关应用一、简述静态转换开关（Static Transfer Switch，STS）是指在两路电源供电系统之间切换的开关电子设备，主要用于两路电源供电切换，为电源二选一自动切换系统。

STS在两路交流电源构成的双总线供电系统中承担着检测、切换的重要任务。

正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

在主电源发生故障时，负载自动并迅速切换到备用电源，主电源恢复正常后，负载自动切换回主电源。

通常情况下，静态转换开关可在小于10ms的时间内将电源自动切换到一个稳定的备用电源，不会造成IT类负载断电。

STS采用先断后通的切换方式，一路电源出现故障，STS可以继续由另一路可用电源向设备供电。

一旦出现短路，STS将确保故障不会延伸影响到备用电源，从而保证继续向设备供电，适合用于UPS与UPS，UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。

因其快速负载切换的特性，STS已经广泛应用于要求极高供电可靠性的高端不间断供电领域，如计算机中心，互联网数据中心、电信、金融数据中心及工业过程控制中心等，利用快速的负载切换功能保证设备能够在主电源发生故障时保障不间断运行，给设备提供稳定的、高质量的交流供电。

二、STS工作原理1.STS组成STS的主回路主要由输入开关、输出开关、旁路维修开关以及由可控硅（SCR）构成的静态切换开关组成。

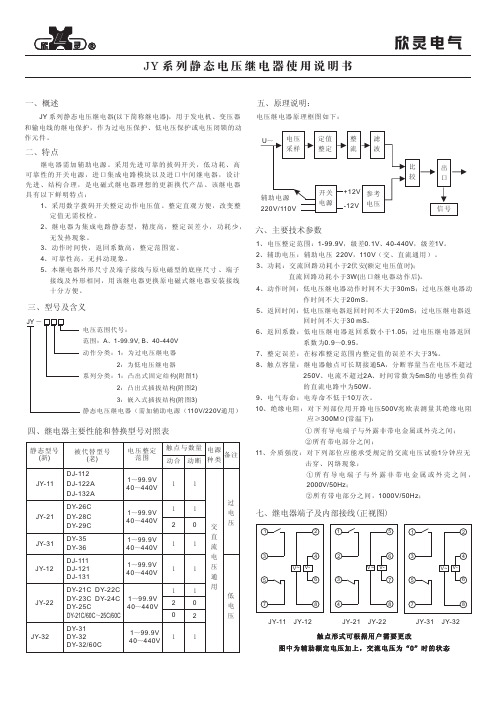

一、概述JY 系列静态电压继电器使用说明书二、特点三、型号及含义四、继电器主要性能和替换型号对照表七、继电器端子及内部接线(正视图)JY 系列静态电压继电器(以下简称继电器)，用于发电机、变压器和输电线的继电保护，作为过电压保护、低电压保护或电压闭锁的动作元件。

继电器需加辅助电源。

采用先进可靠的拔码开关，低功耗、高可靠性的开关电源，进口集成电路模块以及进口中间继电器，设计先进、结构合理，是电磁式继电器理想的更新换代产品。

该继电器具有以下鲜明特点：1、采用数字拨码开关整定动作电压值。

整定直观方便，改变整 定值无需校检。

2、继电器为集成电路静态型，精度高，整定误差小，功耗少， 无发热现象。

3、动作时间快，返回系数高，整定范围宽。

4、可靠性高，无抖动现象。

5、本继电器外形尺寸及端子接线与原电磁型的底座尺寸 、端子 接线及外形相同，用该继电器更换原电磁式继电器安装接线 十分方便。

五、原理说明：电压继电器原理框图如下：JY －电压范围代号：动作分类：1：为电压继电器过 2：为电压继电器低系列分类：1：凸出式固定结构(附图1) 2：凸出式插拔结构(附图2) 3：嵌入式插拔结构(附图3)静态电压继电器（需加辅助电源（110V/220V 通用）范围：A 、1-99.9V, B 、40-440V 触点形式可根据用户需要更改JY-21 JY-22JY-11 JY-121526374815263748V-V~JY-31 JY-3215263748V-V~V-V~图中为辅助额定电压加上，交流电压为“0”时的状态触点与数量被代替型号(老)备注动合动断静态型号(新)JY-11JY-21JY-31JY-12JY-22JY-32DJ-112 DJ-122A DJ-132A DY-26C DY-28C DY-29C DY-35 DY-36 DJ-111 DJ-121 DJ-131DY-21C DY-22C DY-23C DY-24C DY-25CDY-21C/60C ～25C/60CDY-31 DY-32DY-32/60C电压整定范围1～99.9V 40～440V112111201110111201电源种类交直流电压通用过电压低电压1～99.9V 40～440V 1～99.9V 40～440V 1～99.9V 40～440V1～99.9V40～440V1～99.9V 40～440V六、主要技术参数1、电压整定范围：1-99.9V ，级差0.1V 、40-440V ，级差1V 。

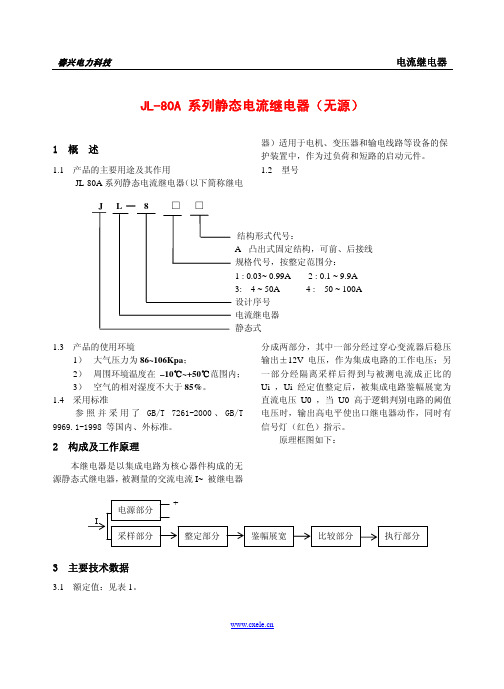

JGL2-125静态反时限过流继电器产品说明：产品型号：JGL2-125静态反时限过流继电器；触点形式：一转换；电流整定范围：2-20A ；壳体形式：凸出式前（后）接线；现常用RGP101微机综合保护装置替代；一、概述1、JGL2-125静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。

在设备过负荷或短时，能按预定的时限可靠动作，发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-20A 级差为0.1A ；精度高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器技术条件》。

二、继电器型号分类及含义本继电器型号与被替换老型号对照表：三、正常工作环境1、环境温度：－10℃～＋50℃；2、相对湿度：不大于90％；3、大气压力：86kPa ～106kPa ；4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层 的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

四、主要技术指标1、额定值：50Hz 交流5A ，波形畸变不超过2%。

2、过流整定范围为2-20A(无辅助电源)，级差为0.1A ，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。

继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms 。

描述继电器的返回系数继电器是一种常用的电子元件，它可以将低电平信号转换为高电平信号，或者将高电平信号转换为低电平信号。

在工业自动化、通讯、计算机等领域都有广泛的应用。

而继电器的性能指标之一就是返回系数，本文将详细介绍继电器的返回系数。

一、什么是继电器的返回系数继电器的返回系数是指在给定的工作条件下，经过多次开关操作后，继电器可靠地恢复到其原始状态所需的时间比值。

它反映了继电器在长时间使用过程中稳定性和可靠性方面的性能。

二、如何测量继电器的返回系数1. 测试仪器测量继电器返回系数需要使用特定的测试仪器，通常包括：（1）计时装置：用于记录开关动作和恢复时间。

（2）负载：用于模拟实际负载情况。

（3）控制装置：用于控制测试过程中开关动作和恢复时间。

2. 测试方法测量继电器返回系数通常采用以下方法：（1）静态法：将直流或交流信号加到输入端口上，并记录输出端口的状态。

在一定时间内，对输入端口施加不同的信号，并记录输出端口的状态，以此来确定返回系数。

（2）动态法：在继电器输入端口施加一个方波信号，并记录输出端口的状态。

通过改变方波频率和占空比来确定返回系数。

三、影响继电器返回系数的因素1. 环境条件环境条件是影响继电器返回系数的重要因素之一。

温度、湿度、震动等环境因素都会对继电器性能产生影响。

2. 负载类型负载类型也是影响继电器返回系数的因素之一。

不同类型的负载对继电器性能有不同的要求，如容性负载、感性负载等。

3. 工作条件工作条件也会影响继电器返回系数。

例如，输入信号频率、幅度和占空比等参数都会对继电器性能产生影响。

四、如何提高继电器的返回系数1. 选择合适的型号和品牌根据具体应用场景选择合适型号和品牌的继电器是提高其返回系数的关键。

应该考虑到环境条件、负载类型以及工作条件等因素，选择具有高品质和稳定性能的继电器。

2. 优化设计优化继电器的设计也是提高其返回系数的重要手段。

可以采用更好的材料、更精准的加工工艺以及更先进的技术来提高继电器性能。

继电器编辑[jì diàn qì]继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

目录1元件符号2主要作用3主要分类4主要元件介绍▪电磁继电器▪固态继电器（SSR）▪热敏干簧继电器▪磁簧继电器▪光继电器▪时间继电器▪中间继电器1元件符号编辑因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器（图1）一个长方框表示线圈；一组触点符号表示触点组合。

当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。

电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。

同时在长方框内或长方框旁标上继电器的文字符号“J”。

继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。

继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。

以合字的拼音字头“H”表示。

2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。

用断字的拼音字头“D”表示。

3、转换型（Z型）这是触点组型。

这种触点组共有三个触点，即中间是动触点，上下各一个静触点。

线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。

继电器的工作原理及作用继电器是一种常见的控制元件，广泛应用于工业自动化，家电等领域。

它通过电信号来控制高功率电路，起到自动控制和保护的作用。

本文将介绍继电器的工作原理及作用。

一、继电器的组成及结构继电器主要由触点系统、电磁系统、底座等组成。

其中，触点系统通常由静态触点和动态触点组成，而电磁系统则包括线圈和铁芯。

底座则用于固定各部分的组合，起到支撑作用。

同时，为了满足不同的操作要求，继电器还配有辅助触点、时间延迟装置、指示灯等附加元件。

二、继电器的工作原理继电器的工作原理主要涉及到电磁感应和触点操作。

当通过控制电路输入一定电压时，继电器线圈中就会产生一定大小的电流，这个电流与线圈匝数成正比，与输入电压成反比。

当线圈中电流足够大时，铁芯的磁场就会增加，此时动态触点就会被吸引，静态触点则与动态触点接触，从而打通高功率的电路实现控制目的。

同时，当电磁线圈的电流被取走时，铁心的磁场会消失，此时动态触点就会受到弹力作用回到原来的位置，静态触点因受到回复力，也会跟着回到原来位置并断开。

这就完成了一个完整的开关过程，使电源和负载之间的电路实现断开与闭合的切换。

三、继电器的作用继电器主要作用就是在低功率电路中通过电磁感应的原理实现了高功率电路的控制，这些功率一般在5A以上。

继电器还有一些辅助作用，如断路、稳流、保护电路等，可以使电路中出现状况时，起到保护的作用，并防止电路焊死或电路短路等操作误区。

同时，继电器也可以用于电路时间控制，如开机后延迟时间关闭，也可以增加时间延迟后重复机器控制制作一个“自锁状态”的功能。

四、继电器的优缺点继电器作为一个常见的控制元件，它有着一些优缺点。

以下是具体的分析。

优点：1、承受的最大电流的大，一般可接受5A以上，可用于控制高功率负载。

2、适用范围广，可用于交流、直流等各种类型的电路。

3、容错性强，能够有效地防止短路、过负荷等情况。

缺点：1、继电器容易受到震动、振动等影响，导致固件松动、触点接触不良等故障出现。

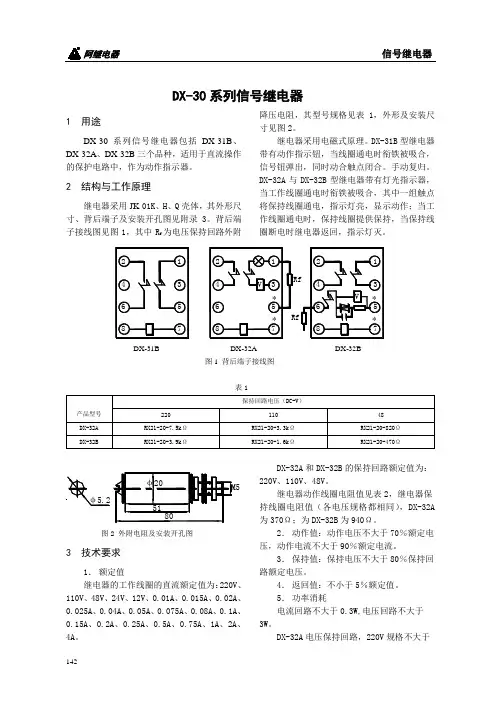

142DX-30系列信号继电器1 用途DX-30系列信号继电器包括DX-31B、DX-32A、DX-32B三个品种，适用于直流操作的保护电路中，作为动作指示器。

2 结构与工作原理继电器采用JK-01K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。

背后端子接线图见图1，其中R f为电压保持回路外附降压电阻，其型号规格见表1，外形及安装尺寸见图2。

继电器采用电磁式原理。

DX-31B型继电器带有动作指示钮，当线圈通电时衔铁被吸合，信号钮弹出，同时动合触点闭合。

手动复归。

DX-32A与DX-32B型继电器带有灯光指示器，当工作线圈通电时衔铁被吸合，其中一组触点将保持线圈通电，指示灯亮，显示动作；当工作线圈通电时，保持线圈提供保持，当保持线圈断电时继电器返回，指示灯灭。

DX-31B DX-32A DX-32B图1 背后端子接线图表1图2 外附电阻及安装开孔图3技术要求1．额定值继电器的工作线圈的直流额定值为：220V、110V、48V、24V、12V、0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A。

DX-32A和DX-32B的保持回路额定值为：220V、110V、48V。

继电器动作线圈电阻值见表2，继电器保持线圈电阻值（各电压规格都相同），DX-32A为370Ω；为DX-32B为940Ω。

2．动作值：动作电压不大于70％额定电压，动作电流不大于90％额定电流。

3．保持值：保持电压不大于80％保持回路额定电压。

4．返回值：不小于5％额定值。

5．功率消耗电流回路不大于0.3W,电压回路不大于3W。

DX-32A电压保持回路，220V规格不大于14310W ；110V 规格不大于5W ；48V 规格不大于3W 。

DX-32B 电压保持回路，220V 规格不大于20W ；110V 规格不大于10W ；48V 规格不大于4W 。
