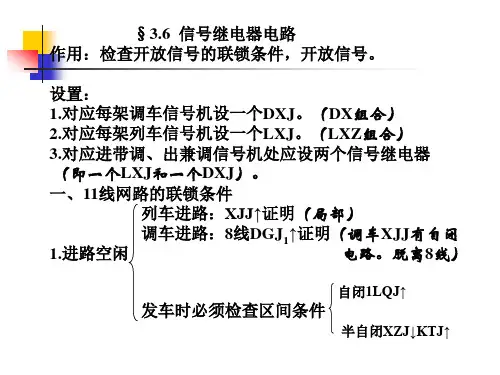

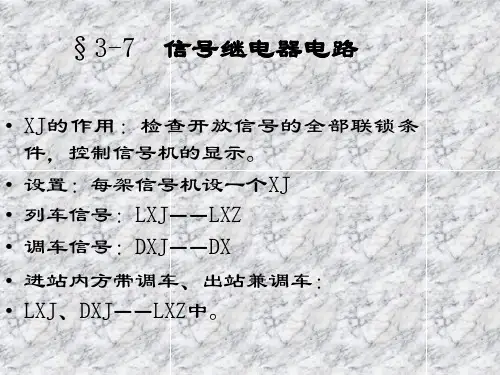

信号继电器电路√

信号继电器铁路信号技术中广泛采用继电器，称为信号继电器(在铁路信号系统中，可简称继电器)，是铁路信号技术中的重要部件.它无论作为继电式信号系统的核心部件,还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。

继电器动作的可靠性直接影响到信号系统的可靠性和安全性。

一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称,是各类信号控制系统不可缺少的重要器件。

（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件,它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件.为此，铁路信号对继电器提出了极其严格的要求,具体如下:（l）动作必须可靠、准确；（2)使用寿命长；（3）有足够的闭合和断开电路的能力；（4)有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。

具体要求见《信号维修规则技术标准》11继电器11 。

1通则。

按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时,所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。

二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开,反之亦然.三级继电器(电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生;前后接点均有熔接的可能。

在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器,又由于一级继电器的高度可靠性.因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态.因此，在检修一级继电器时，要求特别注意其可靠性,并严格保证其技术条件。

气体继电器的信号电路原理
气体继电器是一种使用气体作为传导介质的电器装置，可以将一个电路的信号传导到另一个电路中。

其信号电路原理如下：
1. 气体通路：气体继电器内部有一个气体通路，通过这个通路将信号传递。

一般来说，气体继电器的信号通路由一个气体源、一个气体管道和一个气体放电装置组成。

2. 输入信号：输入信号通常由一个电路中的电压、电流或其他物理量产生。

当输入信号达到设定阈值时，将触发气体继电器。

3. 气体源：气体源是继电器的信号源，可以是气瓶、压缩机等设备。

信号通过气体源被压缩，产生一定的气体压力。

4. 气体管道：气体通过气体管道传递到继电器的输出端。

在气体管道中，通常会有阀门、压力传感器等控制元件来控制气体的流动。

5. 气体放电装置：气体放电装置是气体继电器中的重要部分，用于将信号从输入端传递到输出端。

它通常由一个或多个电极和一个气体间隙组成。

当输入信号达到设定阈值时，气体放电装置将自动进行放电。

6. 输出信号：当气体放电装置触发放电时，输出信号将在气体继电器的输出端
产生。

这个输出信号可以是一个电压、电流或其他物理量，用于触发下游电路的工作。

综上所述，气体继电器的信号电路原理是通过气体通路、气体源、气体管道和气体放电装置将输入信号传递到输出端，从而实现信号的传导和控制。

信号继电器的工作原理
信号继电器是一种常用的电子器件，用于控制电路中的信号传输。

它的工作原理可以简单地描述为以下几个步骤：
1. 输入信号：信号继电器的工作，首先需要有一个输入信号。

这个输入信号可以是电压、电流等形式的信号。

2. 激励电磁线圈：当有输入信号时，信号继电器的电磁线圈会被激励。

电磁线圈通常由绕在铁芯上的导线组成。

3. 引起磁场：当电磁线圈受到激励时，会在继电器中产生一个磁场。

这个磁场会对继电器的工作起到关键作用。

4. 吸合触点：在继电器的触发磁场作用下，吸合触点会被吸引并闭合。

这样，输出电路便可以接通，信号得以传输。

5. 断开触点：当输入信号消失时，电磁线圈的激励也会消失。

这会导致触点失去吸引力，自动断开，输出电路随之断开。

这就是信号继电器的工作原理。

通过控制输入信号，可以实现对输出电路的控制。

信号继电器因其可靠性和灵活性，被广泛应用于电子设备和自动化控制系统中。

信号继电器原理
信号继电器是一种常用的电子设备，用于在电路中传递信号和控制电路的通断。

它的工作原理是基于电磁感应的原理。

信号继电器由线圈、触点和磁路部分组成。

当线圈通电时，产生磁场，使得触点闭合或断开，从而实现信号的传递或切断。

具体来说，当线圈通电时，通电线圈中的电流会在线圈周围产生磁场。

这个磁场会吸引或推开触点，使得触点发生状态改变。

信号继电器通常有两个触点，一个是常开触点，一个是常闭触点。

触点的闭合或断开取决于线圈通电与否。

当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。

通过触点的开合状态，信号继电器可以实现信号的传递和控制。

信号继电器广泛应用于电力系统、自动化控制系统、通信系统等领域。

它可以实现电路的分离与保护，扩大信号的传输距离，提高电路的可靠性和稳定性。

同时，信号继电器还可以根据需要进行多路复用，使得一个信号可以控制多个电路的通断。

值得注意的是，信号继电器的工作需要消耗一定的电能，因此在应用中需要合理选择继电器的类型和参数，以降低功耗并提高效率。

此外，还需要适当设计电路以避免电磁干扰和信号失真等问题的发生。

总之，信号继电器是一种基于电磁感应原理的电子设备，通过控制触点的开合状态来实现信号的传递和控制。

在实际应用中，
需要根据具体情况选择适当的继电器，并合理设计电路，以满足系统的要求。

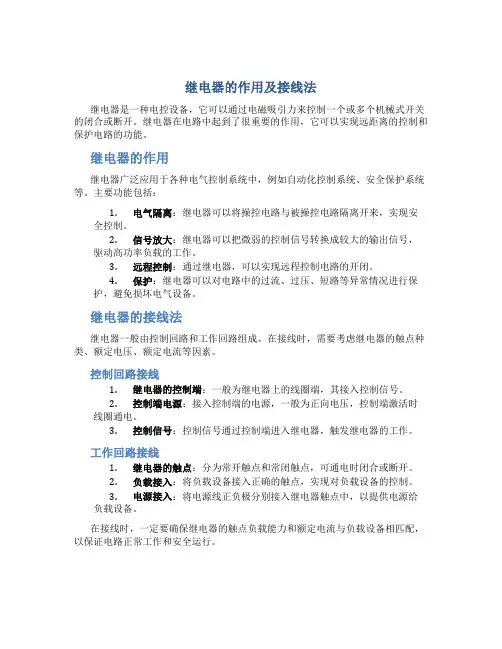

继电器的作用及接线法继电器是一种电控设备，它可以通过电磁吸引力来控制一个或多个机械式开关的闭合或断开。

继电器在电路中起到了很重要的作用，它可以实现远距离的控制和保护电路的功能。

继电器的作用继电器广泛应用于各种电气控制系统中，例如自动化控制系统、安全保护系统等。

主要功能包括：1.电气隔离：继电器可以将操控电路与被操控电路隔离开来，实现安全控制。

2.信号放大：继电器可以把微弱的控制信号转换成较大的输出信号，驱动高功率负载的工作。

3.远程控制：通过继电器，可以实现远程控制电路的开闭。

4.保护：继电器可以对电路中的过流、过压、短路等异常情况进行保护，避免损坏电气设备。

继电器的接线法继电器一般由控制回路和工作回路组成。

在接线时，需要考虑继电器的触点种类、额定电压、额定电流等因素。

控制回路接线1.继电器的控制端：一般为继电器上的线圈端，其接入控制信号。

2.控制端电源：接入控制端的电源，一般为正向电压，控制端激活时线圈通电。

3.控制信号：控制信号通过控制端进入继电器，触发继电器的工作。

工作回路接线1.继电器的触点：分为常开触点和常闭触点，可通电时闭合或断开。

2.负载接入：将负载设备接入正确的触点，实现对负载设备的控制。

3.电源接入：将电源线正负极分别接入继电器触点中，以提供电源给负载设备。

在接线时，一定要确保继电器的触点负载能力和额定电流与负载设备相匹配，以保证电路正常工作和安全运行。

综上所述，继电器作为一种重要的电气控制设备，具有多种功能，并且在各种电路中都有着重要的应用。

在接线时，需要仔细考虑控制回路和工作回路的接线方法，确保电路能够正常工作。

信号继电器电路设计
1. 信号类型，首先需要确定要处理的信号类型，例如是模拟信
号还是数字信号，以及信号的幅度范围、频率范围等参数。

2. 继电器选择，根据信号类型和控制要求选择合适的继电器。

继电器的触发电压、触发电流、负载容量等参数需要满足设计要求。

3. 电源设计，确定继电器电路所需的电源电压和电流，并设计
稳压电路和滤波电路，以确保电路稳定可靠地工作。

4. 信号输入输出电路设计，针对不同的信号类型，设计合适的
输入输出电路，包括信号放大、滤波、隔离等功能。

5. 继电器驱动电路设计，设计继电器的驱动电路，确保在输入
信号触发时能够可靠地控制继电器的开关动作。

6. 保护电路设计，考虑到电路可能遇到的过压、过流、过载等
情况，设计相应的保护电路，保护继电器和其他元件不受损坏。

7. 稳定性和可靠性，在整个设计过程中，需要考虑电路的稳定
性和可靠性，尽量减小干扰和噪声，提高抗干扰能力和工作稳定性。

总的来说，信号继电器电路设计涉及到多个方面的知识，需要
综合考虑信号特性、继电器选型、电源设计、信号处理、驱动电路
和保护电路等因素，以确保设计的电路能够稳定可靠地工作。

希望
以上内容能够帮助到你。
