信号继电器铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。
它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。
继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。
（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。
为此，铁路信号对继电器提出了极其严格的要求，具体如下：(l）动作必须可靠、准确；(2）使用寿命长；(3）有足够的闭合和断开电路的能力；(4）有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。
二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然。
三级继电器（电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生；前后接点均有熔接的可能。
在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器，又由于一级继电器的高度可靠性。
因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态。
因此，在检修一级继电器时，要求特别注意其可靠性，并严格保证其技术条件。
铁路信号继电器图解讲解1. 什么是铁路信号继电器？铁路信号继电器是一种用于控制铁路信号系统的设备，它可以通过接收输入信号并在输出端产生相应的控制信号来实现列车的安全运行。
信号继电器通常由电磁线圈、触点和辅助部件组成，其中电磁线圈通过接通或断开电流来控制触点的开合。
2. 铁路信号继电器的工作原理铁路信号继电器的工作原理可以分为两个方面：输入端和输出端。
输入端输入端主要由感应线圈和检测装置组成。
感应线圈负责接收来自轨道上的列车传来的输入信号，当列车经过时，感应线圈会感应到列车的存在，并将这个信息传递给检测装置。
检测装置根据感应线圈接收到的信息判断列车是否存在，并将结果传递给输出端。
输出端输出端主要由触点和辅助部件组成。
当从输入端接收到列车存在的信息后，输出端会根据这个信息产生相应的控制信号，并通过触点将这个控制信号传递给信号系统的其他部件，如信号灯、道岔等。
辅助部件则负责辅助触点的工作，如提供电源、保护触点等。
3. 铁路信号继电器的类型根据不同的功能和应用场景，铁路信号继电器可以分为多种类型。
以下是几种常见的铁路信号继电器类型：3.1. 列车接近继电器列车接近继电器主要用于监测列车是否靠近某个特定位置，当列车靠近时，它会产生一个控制信号来通知其他部件进行相应的操作，比如关闭道口闸门、改变信号灯状态等。
3.2. 道岔控制继电器道岔控制继电器用于控制铁路道岔的转向，在列车需要换轨时，它会产生一个控制信号来改变道岔的位置，使得列车能够顺利通过。
3.3. 闭塞区段继电器闭塞区段继电器用于划分铁路线路上的区段，并监测每个区段是否被占用。
当一个区段被占用时，它会产生一个控制信号来告知其他列车不要进入该区段，以确保列车的安全运行。
3.4. 信号灯控制继电器信号灯控制继电器用于控制铁路线路上的信号灯，根据列车的位置和状态，它会产生相应的控制信号来改变信号灯的显示，以指示列车是否可以行驶。
4. 铁路信号继电器的图解示意图下面是一个简化的铁路信号继电器图解示意图：从图中可以看出，铁路信号继电器主要由输入端、输出端和辅助部件组成。
铁路信号继电器的简介及种类
铁路信号继电器（railway signaling relay）用于闭合和断开信号控制电路的专用多路开关。
它是铁路信号设备中的主要器件之一。
它在运用中的可靠性与安全性是确保各种自动控制、远程控制信号设备正常工作的必须要求。
因此铁路对信号继电器提出了严格的要求；接点系统必须动作一致、可靠、准确；使用寿命长；有足够的闭合和断开电路的功能；在外界温度和湿度变化很大的情况下，保持高的电气绝缘强度；有稳定的时间特性和电气参数特性。
按动作原理分类
电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。
如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。
感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。
如交流二元二位继电器等。
热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。
按工作电流分类
直流继电器工作在直流电路中，大部分信号继电器属此类。
交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC型二元二位继电器、整流式继电器等。
交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。
按动作速度分类
速动继电器衔铁动作时间小于0.1s。
大部分信号继电器属此范围。
正常动作继电器衔铁动作时间0.1~0.3s。
大部分信号继电器属此范围。
缓动继电器衔铁动作时间超过0.3s。
如无极缓放继电器、热力继电器、
安全型半导体时间继电器等。
信号继电器继电器是自动控制系统中常用的电器，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。
各个领域的自动控制系统无一不采用继电器。
铁路信号技术中广泛采用继电器，称为信号继电器(在铁路信号系统中，可简称继电器)，是铁路信号技术中的重要部件。
它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。
继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。
(一)、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要(或重要)器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。
为此，铁路信号对继电器提出了极其严格的要求，具体如下:(l)动作必须可靠、准确;(2)使用寿命长;(3)有足够的闭合和断开电路的能力;(4)有稳定的电气特性和时间特性;(5)在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级:一级继电器:绝对不允许发生前接点与动接点之间的熔接;衔铁落下与前接点的断开由衔铁及可动部分的重量来保证;当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然;衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生;有较高的返还系数:轨道继电器不小于50%，一般继电器不小于30,。
二级继电器:衔铁依靠本身重量或接点弹片反作用力返还;返还系数不小于20%;当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然。
三级继电器(电码型和电话型):衔铁返还与后接点的压力均由动接点弹片的反作用力产生;前后接点均有熔接的可能。
在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器，又由于一级继电器的高度可靠性。

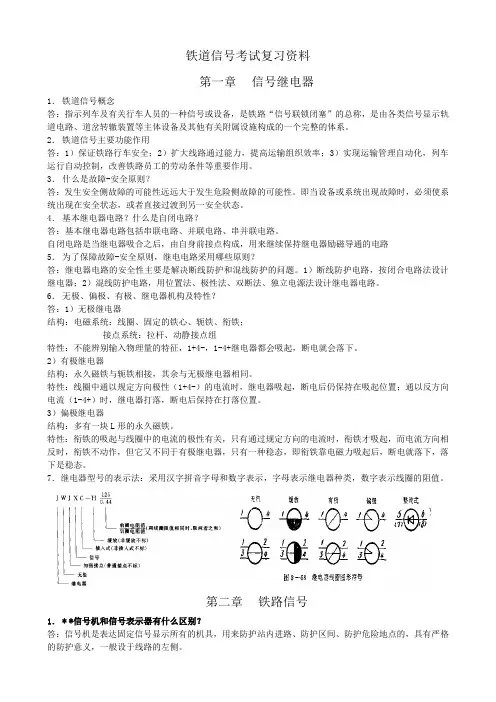

铁道信号考试复习资料第一章信号继电器1．铁道信号概念答：指示列车及有关行车人员的一种信号或设备，是铁路“信号联锁闭塞”的总称，是由各类信号显示轨道电路、道岔转辙装置等主体设备及其他有关附属设施构成的一个完整的体系。
2．铁道信号主要功能作用答：1）保证铁路行车安全；2）扩大线路通过能力，提高运输组织效率；3）实现运输管理自动化，列车运行自动控制，改善铁路员工的劳动条件等重要作用。
3．什么是故障-安全原则？答：发生安全侧故障的可能性远远大于发生危险侧故障的可能性。
即当设备或系统出现故障时，必须使系统出现在安全状态，或者直接过渡到另一安全状态。
4．基本继电器电路？什么是自闭电路？答：基本继电器电路包括串联电路、并联电路、串并联电路。
自闭电路是当继电器吸合之后，由自身前接点构成，用来继续保持继电器励磁导通的电路5．为了保障故障-安全原则，继电电路采用哪些原则？答：继电器电路的安全性主要是解决断线防护和混线防护的问题。
1）断线防护电路，按闭合电路法设计继电器；2）混线防护电路，用位置法、极性法、双断法、独立电源法设计继电器电路。
6．无极、偏极、有极、继电器机构及特性？答：1）无极继电器结构：电磁系统：线圈、固定的铁心、轭铁、衔铁；接点系统：拉杆、动静接点组特性：不能辨别输入物理量的特征，1+4-，1-4+继电器都会吸起，断电就会落下。
2）有极继电器结构：永久磁铁与轭铁相接，其余与无极继电器相同。
特性：线圈中通以规定方向极性（1+4-）的电流时，继电器吸起，断电后仍保持在吸起位置；通以反方向电流（1-4+）时，继电器打落，断电后保持在打落位置。
3）偏极继电器结构：多有一块L形的永久磁铁。
特性：衔铁的吸起与线圈中的电流的极性有关，只有通过规定方向的电流时，衔铁才吸起，而电流方向相反时，衔铁不动作，但它又不同于有极继电器，只有一种稳态，即衔铁靠电磁力吸起后，断电就落下，落下是稳态。
7．继电器型号的表示法：采用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线圈的阻值。
铁路信号继电器工作原理及特性分析摘要: 继电器作为轨道交通信号控制技术中的重要部件，其动作的可靠性直接影响信号系统的安全性、可靠性。
本文论述了无极、有极、偏极三种继电器的结构和工作原理，并对它们的性能进行分析比较，对于控制整个电路的通断、控制室外信号设备的动作、保证行车安全具有十分重要的意义。
关键词: 继电器; 原理; 特性; 安全1 引言继电器作为轨道交通信号领域中信号基础设备之一，相当于一种电磁开关，当输入量达到规定的要求时，继电器能使被控制的输出电路导通或断开。
继电器能以较小的电信号控制室外信号机的开放、转辙机的转换，是实现自动控制和远程控制的重要设备。
2 继电器的组成、分类它是由电磁系统和接点系统两大系统组成。
其中，电磁系统是感受系统，用来感知和接受输入量的变化，由线圈、铁芯、轭铁和可动的衔铁等组成。
接点系统是继电器的执行机构，可实现对其他设备的控制，由动接点和静接点组成。
继电器的分类方式有很多。
其中，按动作电流，可分为直流继电器和交流继电器。
直流继电器是由直流电源供电，给继电器通以直流电，继电器能够励磁吸起。
直流电由于有极性，又可分为无极、有极和偏极继电器。
本文主要从几种直流继电器的结构出发，对继电器的原理及特性进行分析。
3 无极继电器的结构、工作原理、特性3． 1 无极继电器的结构在我国轨道交通信号中，应用较多的是 AX 系列继电器，它是直流 24 伏的重力式直流电磁继电器，其基本结构属于直流无极继电器，其他各型号都是由其派生而成。
安全型直流无极继电器由直流电磁系统和接点系统两部分组成。
直流电磁系统由线圈、铁芯、轭铁等组成。
接点系统包括拉杆和接点组，接点组又分为静止的前接点、后接点和固定在拉杆上的动接点。
3． 2 无极继电器的工作原理图 1 是继电器的原理图。
当线圈中通入规定的电流后，根据电磁原理，线圈中能产生磁性，当衔铁受到的吸引力足以克服衔铁阻力时，衔铁被吸向铁芯，此时衔铁通过拉杆带动动接点动作，使前接点闭合，后接点断开，此时继电器处于励磁吸起状态。
简述铁路信号继电器的特点和作用一、引言铁路信号继电器是现代铁路运输系统中不可或缺的设备，它扮演着至关重要的角色。
本文将简要介绍铁路信号继电器的特点和作用，以增加对该设备的了解。
二、信号继电器的定义铁路信号继电器是一种在铁路信号系统中用于转换和放大电信号的电子装置。
它能够控制轨道信号灯的显示，确保列车运行的安全。
三、信号继电器的特点高可靠性1.：信号继电器采用可靠的电子元件和系统，能够在各种恶劣环境和条件下正常工作，确保列车运行的稳定性和安全性。
快速响应2.：信号继电器能够迅速响应输入信号，并快速将输出信号传递给信号灯，以确保列车运行的及时性和准确性。
可编程性3.：信号继电器可以根据实际需要进行编程和配置，以满足不同路段的信号控制要求，并实现特定的列车运行模式。
模块化设计4.：信号继电器采用模块化设计，方便安装和维护。
当某个模块出现故障时，可以方便地更换而不影响整个信号系统的运行。
四、信号继电器的作用列车运行控制1.：信号继电器通过控制信号灯的显示，指导列车的运行。
例如，当信号灯显示红色时，列车需停车；当信号灯显示绿色时，列车可行驶。
列车接近预警2.：信号继电器可根据列车的位置和速度，提前预警列车驾驶员即将到来的转弯、隧道或其他列车的存在，确保列车行驶的安全。
调度管理 3.：信号继电器与调度系统相连，能够接收并处理调度指令，根据实时的运行情况对列车进行调度，保证协调的列车运行。
应急处理4.：信号继电器能够在发生紧急情况时，及时切断供电，保护信号系统和列车的安全。
五、未来发展趋势随着科技的迅速发展，信号继电器也不断更新换代。
未来的信号继电器将更加智能化、自动化和便捷化，能够更好地适应铁路运输系统的需求，并提供更高效、安全和可靠的运营。
六、结论铁路信号继电器是铁路运输系统中不可或缺的关键设备。
它具有高可靠性、快速响应、可编程性和模块化设计等特点，能够有效控制列车的运行，确保铁路运输的安全和顺畅。
未来，信号继电器将继续发展壮大，为铁路运输系统的发展和进步做出更大的贡献。
