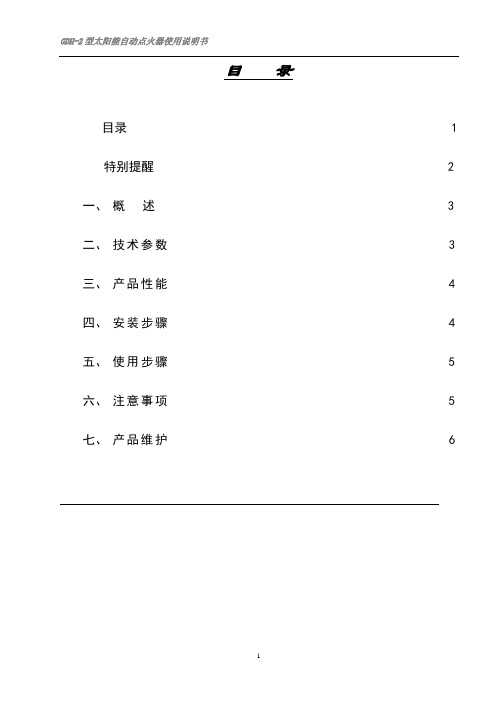

目录目录--------------------------------------------------------------------------------------------------------1 特别提醒-----------------------------------------------------------------------------------------------------2一、概述----------------------------------------------------------------------------------------------------3二、技术参数------------------------------------------------------------------------------------------------3三、产品性能------------------------------------------------------------------------------------------------4四、安装步骤------------------------------------------------------------------------------------------------4五、使用步骤------------------------------------------------------------------------------------------------5六、注意事项------------------------------------------------------------------------------------------------5七、产品维护------------------------------------------------------------------------------------------------6特别提醒规范操作！注意安全！安全注意事项（1）请仔细阅读本章，这与你的人身安全及设备使用寿命密切相关，本章介绍了该设备在运输中及设备上的安全标识及说明和设备运行过程中应采取的基本安全措施等。
能源行业油气分离器使用方法说明书使用方法说明书一、产品简介能源行业油气分离器是一种重要的设备，用于分离石油和天然气中的液态油品。
本说明书将详细介绍该分离器的使用方法，以确保正确操作并获得最佳分离效果。
二、安全须知1. 在操作分离器之前，务必仔细阅读并理解本说明书，并确保操作人员具备相关技能和安全意识。
2. 使用分离器时，应戴好个人防护设备，如防护眼镜、手套等。
3. 在操作和维护过程中，禁止酗酒、吸烟或使用火源。
4. 分离器应安装在通风良好的地方，以防止残余气体积聚引发火灾或爆炸。
5. 在清洁和维护分离器时，必须完全切断电源，并等待设备冷却后才能进行操作。
6. 如发现设备异常或故障，请立即停止使用，并联系售后服务中心。
三、设备安装1. 在安装分离器之前，确保地面坚硬平整，并具备足够的承重能力。
2. 根据设备尺寸和布局要求，选择合适的安装位置，并确保设备周围无堵塞物。
3. 连接分离器与输送管道时，应使用密封胶垫保证连接紧密，并检查是否存在泄漏。
4. 安装后，检查所有连接点是否牢固，如有松动应及时加以修复。
四、操作流程1. 打开主控制面板，将电源开关调至ON位置。
2. 检查分离器的进气管道是否通畅，并确保无漏气。
3. 根据分离要求，调节分离器的工作参数，如分离时间、温度等。
4. 在操作界面上设置好分离器的启动时间，并按下启动按钮。
5. 当工作时间达到设定值后，分离器会自动停止工作，并发出声音提示。
6. 将分离出的液态油品从出口管道进行收集，注意使用合适的容器进行存储。
7. 关闭电源开关，确保设备完全停止工作。
8. 每次使用后，按照清洁步骤对分离器进行彻底清理，并及时排除污物和残留物。
五、维护保养1. 定期检查分离器的电气系统和管道连接是否正常，如有问题及时修理。
2. 清理分离器内的沉积物和污垢，保持设备的清洁，并定期更换滤网。
3. 检查分离器的密封性能，如发现漏气或渗漏现象，应及时更换密封件。
4. 定期对设备进行润滑和保养，以延长使用寿命。
油气分离器操作规程
油气分离器（以下简称分离器）是石油钻井、采油、输送中必不可少的设备之一。
正确的操作可以保证其正常工作，延长寿命，提高安全性。
本文将介绍分离器的操作规程。
操作前的准备工作
在操作分离器前，必须做好以下准备工作：
1.了解分离器类型、参数以及相关操作手册；
2.确认分离器是否处于安全状态；
3.完善必要的操作记录、检查表。
分离器操作规程
开机前操作
1.将进料管道连接好；
2.确认橡胶密封圈完整无损；
3.关注液位，确保足够的进料液位；
4.确认出油管道和气体管道均已接通；
5.确认过滤器正常运作并清洁。
启动操作
1.启动分离器出水泵等设备；
2.打开进料管道阀门，进料流量应逐渐增加；
3.观察进料液位和出水液位，保持出水液位稳定；
4.检查分离器是否平稳运转、无异常振动和噪声。
运行过程中
1.定期检查并清洗过滤器；
2.保持液位稳定，注意不得超出范围；
3.关注出油和气体的流量和压力，定期记录；
4.定期检查密封圈和管道连接处的紧固程度；
5.如果分离器出现异常，请及时停机检查。
停机操作
1.关闭进料管道阀门；
2.关闭分离器出油、气体管道阀门；
3.关闭出水泵等设备；
4.按顺序依次关闭所有阀门，停机完毕。
总结
正确的操作可以确保分离器的安全、稳定运行，最大程度延长设备寿命，提高工作效率。
在操作过程中，应时刻保持警惕，确保自身安全和设备完好。
本文介绍的操作规程只是基本模板，在实际应用中应根据实际情况进行必要的调整。
气液分离器操作规程气液分离器是一种常见的设备，广泛应用于化工、石油、天然气等工业领域。
它的主要作用是将气体和液体分离，确保工艺过程的正常运行。
为了确保操作的安全性和高效性，以下是气液分离器的操作规程。
1. 设备检查与准备在操作气液分离器之前，首先需要对设备进行检查与准备工作。
检查设备是否正常运行，包括检查压力表、温度计、液位计等仪表的准确性和灵敏度。
同时，检查设备的密封性能，确保无泄漏现象。
另外，还需检查气液分离器的排放管道是否通畅，以确保正常排放。
2. 操作前的安全措施在操作气液分离器之前，必须采取一系列的安全措施，以确保人员和设备的安全。
首先，必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
其次，需要确保操作环境的通风良好，以防止有害气体积聚。
此外，还需熟悉应急处理措施，以应对突发情况。
3. 操作步骤a. 打开进气阀门：在操作气液分离器之前，首先需要打开进气阀门，将气体引入设备中。
在打开阀门时，应缓慢旋开，以避免压力突然增加，造成设备损坏或人员伤害。
b. 调节压力：根据工艺要求，调节进气阀门的开度，以控制气体的压力。
在调节过程中，应密切关注压力表的读数，并根据需要进行微调。
c. 分离液体：气液分离器的主要功能是将气体和液体分离。
在操作过程中，需要确保液位计的准确性，以及分离液体的排放。
当液位超过设定范围时，需要及时排放液体，以保持设备的正常运行。
d. 排放气体：除了分离液体，气液分离器还需要排放气体。
在操作过程中，需要打开气体排放阀门，将气体排放到安全区域。
排放过程中，应注意观察气体的颜色、味道等，以判断是否存在异常情况。
4. 操作注意事项a. 避免过高压力：在操作气液分离器时，必须注意避免过高的压力。
过高的压力可能导致设备损坏或爆炸，造成严重的事故。
b. 定期检查维护：为了确保气液分离器的正常运行，需要定期进行设备的检查与维护。
检查设备的密封性能、仪表的准确性，以及清洁设备内部的沉积物等。
气液分离器操作规程教学教材一、引言气液分离器是一种常用的设备，广泛应用于石油、化工、能源等行业。
本教学教材旨在详细介绍气液分离器的操作规程，帮助操作人员正确、安全地操作该设备。
二、气液分离器概述1. 定义气液分离器是一种用于将气体和液体分离的设备，通过重力作用或其他分离原理，将气体和液体分离，确保气体的纯净度和液体的回收。
2. 结构和工作原理气液分离器通常由进气口、分离室、排气口、液体收集器等组成。
气体和液体混合物进入分离室后，由于密度差异，液体沉降至液体收集器，而气体则从排气口排出。
3. 分类根据不同的工作原理和结构，气液分离器可分为重力分离器、离心分离器、过滤分离器等多种类型。
三、操作规程1. 操作前准备1.1 确认气液分离器的工作状态，检查设备是否正常运行。
1.2 确认操作人员已经接受相关培训，了解气液分离器的操作原理和安全注意事项。
1.3 穿戴必要的个人防护装备，如安全帽、防护眼镜、防护手套等。
2. 操作步骤2.1 打开气液分离器的进气阀门，确保气体和液体混合物能够顺利进入分离室。
2.2 根据需要调整进气阀门的开度，控制气液分离的速度和效果。
2.3 监测分离室内的液位，确保液体能够顺利沉降至液体收集器。
2.4 定期检查液体收集器的液位，并及时排空液体，防止溢出。
2.5 当需要停止气液分离器时，关闭进气阀门，并将分离室内的残余液体排空。
3. 安全注意事项3.1 操作人员必须严格按照操作规程进行操作，不得擅自修改或忽略步骤。
3.2 操作人员应时刻保持警惕，注意观察设备运行状态，发现异常情况及时报告上级。
3.3 在操作过程中，严禁用手直接接触气液分离器，以免发生意外伤害。
3.4 操作人员应定期对气液分离器进行维护和保养，确保设备的正常运行。
四、案例分析以某化工厂的气液分离器操作为例，操作人员在操作前仔细检查设备，确保设备无异常。
操作过程中，及时调整进气阀门的开度，保持适当的气液分离速度。
操作人员时刻关注液位情况，发现液位过高时及时排空液体。
气液分离器操作规程
1、启动前的准备工作
a、检查气液分离器阀门是否灵活可靠，液位计、安全阀、压力表是否完好。
b、冬季使用时，应打开热水环进出口阀门检查气液分离器采暖盘管是否完好，夏季使用时，关闭热水循环进出口阀门。
c、检查排污管线是否畅通
2、气液分离器的启用
a、打开分离器进气阀门当压力达到0.1Mpa时，打开出气阀门时，并调节出气阀门，给加热炉供气，检查供气管线是否有泄露。
b、调节放空阀门，使分离器压力稳定在0．15Mpa。
c、当分离器内液位到0．1m时，打开排污阀，向污油箱排放液体。
3、正常运行时的检查。
a、检查分离器的压力是否正常。
b、检査供气管线及成空线是否泄露。
4、安全阀拆卸与安装
分离器安全阀每年校验一次，同意送到指定地点校验。
使用说明书Operation Instructions压缩空气过滤器新乡市利菲尔特滤器股份有限公司一．压缩空气过滤器简介压缩空气过滤器主要用于压缩空气、蒸汽、甲烷等气体介质中液体的分离，根据结构不同可分为离心式、挡板式、离心加挡板式，滤芯式等。
二．压缩空气过滤器工作原理压缩空气过滤器的工作原理：增加排斥液体滤芯的过滤作用，除液率可达99%以上，缺点增加系统阻力，不适用于系统压降要求严格的工段。
三．压缩空气过滤器技术参数设计压力 1．6MPa水压试验压力 2．25 MPa设计温度 0-350℃腐蚀裕度 1mm分离效率 99%材料 Q235-B、20#钢，304不锈钢等四．压缩空气过滤器规格型号型号口径外形尺寸mm 处理量m3/min排污口尺寸配套后冷却器型号E F G HLFJX DN32 280 400 133 330 6 自动放水阀HL4/1 ,HL2/1 LFJX DN40 400 600 159 360 18 自动放水阀HL5/1,6/1, LFJX DN50 400 600 159 360 18 自动放水阀HL5/1,6/1, LFJX DN65 400 600 159 360 18 自动放水阀HL10/1 LFJX DN80 510 760 219 420 42 自动放水阀HL13/1,20/1 LFJX DN100 580 850 273 480 60 自动放水阀HL40/1 LFJX DN125 580 850 273 480 60 自动放水阀HL60/1,70/1,80/1 LFJX DN150 650 990 426 630 120 自动放水阀HL100/1 LFJX DN200 630 1040 426 630 150 自动放水阀HL150/1 LFJX DN250 770 1180 478 680 200 自动放水阀HL200/1 LFJX DN300 840 1300 630 830 400 自动放水阀HL370/1五、安装操作注意事项2、装在水平管道上排水口垂直朝下，为了保证分离器液体尽快排走，排液口应连接相应的自动疏水阀（只适用于压力小于1.6Mpa，可以直接排放的液体）。
生产分离器操作规程1.1启动前的准备工作1.1.1检查气液分离器闸门是否灵活可靠，液位计、安全阀、压力表是否完好。
1.1.2冬季使用时，应打开热水循环进出口闸门检查气液分离器采暖盘管是否完好，夏季使用时，关闭热水循环进出口闸门。
1.1.3检查排污管线是否畅通1.2气液分离器的启用1.2.1打开分离器进气闸门，当压力达到0.1Mpa时，打开出气闸门，并调节出气闸门，给锅炉供气，检查供气管线是否有泄露。
1.2.2调节放空闸门，使分离器压力稳定在0.15Ma。
1.2.3当分离器内液位达到0.1m时，打开排污阀，向污油箱排放液体。
1.3正常运行时的检查1.3.1检查分离器的压力是否正常；1.3.2检查供气管线及放空管线是否有泄露。
1.4安全阀拆卸与安装1.4.1分离器安全阀每年效验一次，由区统一送到指定地点效验。
1.4.2效验安全阀前需要备用一个同类型，已效验好的安全阀。
1.4.3拆卸安全阀时，关闭分离器进口闸门、供气（用户）闸门，放空分离器压力，拆卸后安装备用安全阀。
常压锅炉（水套式加热炉）操作规程5.1点火前的检查与准备5.1.1检查循环泵、补水泵是否完好，手动盘车是否灵活，电气开关及接线、接地是否可靠。
5.1.2检查整个循环系统是否密闭，有无滴漏窜水现象，阀门、旋塞是否灵活可靠。
5.1.3检查烟道挡板是否已经打开，炉顶排气管是否畅通。
5.1.4检查烟气管线（燃气炉）是否畅通，管线及控制阀有无漏气、窜气现象，炉前燃气压力是否满足（一般点火前燃气压力应在0.03MPa-0.15MPa)；燃煤（燃煤炉）是否准备充分。
上述检查合格（一切不安全因素消除完毕），各项准备工作完成，方可进行点炉。
5.2点火与运行5.2.1启动循环水泵，使锅炉及管网内的水先循环流动起来。
5.2.2点火。
点火前就应全开燃烧器风门或炉门、灰门，使炉内自然通风5-10分钟。
5.2.2.1若以天然气作燃料，应先在炉外点燃点火棒，将点火棒从点火孔伸入火嘴前方，然后缓慢开启天然气阀门。
5.1.2 气液分离器设计5.1.2.1概述气液分离器的作用是将气液两相通过重力的作用进行气液的分离。
5.1.2.2气液分离器设计由Aspen Plus模拟结果可知气液相密度分别为0.089kg/和779.542 kg/，气液相体积流量分别为721970.417/h和15.318/h。
（1）初步估算浮动（沉降）流速式中，浮动（沉降）流速，m/s；、为分别为液体和气体的密度，kg/m3，分别为791.8和0.0899。
为常数，通常为0.0675。
初步估算浮动（沉降）流速6.317m/s ，（2）分离器类型的选择根据HG/T 20570.8-95《气液分离器设计》的第2部分：立式和卧式重力分离器设计应用范围如下：①重力分离器适用于分离液滴直径大于200μm的气液分离；②为提高分离效率，应尽量避免直接在重力分离器前设置阀件、加料及引起物料的转向；③液体量较多，在高液面和低液面间的停留时间在6~9min，应采用卧式重力分离器；④液体量较少，液面高度不是由停留时间来确定，而是通过各个调节点间的最小距离100mm来加以限制的，应采用立式重力分离器。
根据模拟数据知气液分离器的工艺参数，所以选用立式重力分离器。
（3）立式重力分离器的尺寸计算从浮动液滴的平衡条件，可以得出：①浮动（沉降）流速==6.317得=1.0由=1.0，查雷诺数与阻力系数关系图，可得左右。
首先由假设，由雷诺数Re和阻力系数关系图求出，然后由所要求的浮动液滴直径d以及、，按下式来算出V，再由此式计算。
反复迭代计算，直到前后两次迭代的数相等即为止，计算最终结果，。
②直径计算分离器的最小直径由下面公式计算：式中：为可能达到的最大气速。
带入数据得：=0.0188=0.644圆整得D=0.7m②进出口管径A气液进口管径>3.34=3.34=0.258m选取管规格为=240mmB气体出口管径气体出口管径要求不小于所连接的管道直径。
任何情况下，较小的出口气速有利于分离。
⽓液分离器操作规程教学教材⽣产分离器操作规程1.1启动前的准备⼯作1.1.1检查⽓液分离器闸门是否灵活可靠，液位计、安全阀、压⼒表是否完好。
1.1.2冬季使⽤时，应打开热⽔循环进出⼝闸门检查⽓液分离器采暖盘管是否完好，夏季使⽤时，关闭热⽔循环进出⼝闸门。
1.1.3检查排污管线是否畅通1.2⽓液分离器的启⽤1.2.1打开分离器进⽓闸门，当压⼒达到0.1Mpa时，打开出⽓闸门，并调节出⽓闸门，给锅炉供⽓，检查供⽓管线是否有泄露。
1.2.2调节放空闸门，使分离器压⼒稳定在0.15Ma。
1.2.3当分离器内液位达到0.1m时，打开排污阀，向污油箱排放液体。
1.3正常运⾏时的检查1.3.1检查分离器的压⼒是否正常；1.3.2检查供⽓管线及放空管线是否有泄露。
1.4安全阀拆卸与安装1.4.1分离器安全阀每年效验⼀次，由区统⼀送到指定地点效验。
1.4.2效验安全阀前需要备⽤⼀个同类型，已效验好的安全阀。
1.4.3拆卸安全阀时，关闭分离器进⼝闸门、供⽓（⽤户）闸门，放空分离器压⼒，拆卸后安装备⽤安全阀。
常压锅炉（⽔套式加热炉）操作规程5.1点⽕前的检查与准备5.1.1检查循环泵、补⽔泵是否完好，⼿动盘车是否灵活，电⽓开关及接线、接地是否可靠。
5.1.2检查整个循环系统是否密闭，有⽆滴漏窜⽔现象，阀门、旋塞是否灵活可靠。
5.1.3检查烟道挡板是否已经打开，炉顶排⽓管是否畅通。
5.1.4检查烟⽓管线（燃⽓炉）是否畅通，管线及控制阀有⽆漏⽓、窜⽓现象，炉前燃⽓压⼒是否满⾜（⼀般点⽕前燃⽓压⼒应在0.03MPa-0.15MPa)；燃煤（燃煤炉）是否准备充分。
上述检查合格（⼀切不安全因素消除完毕），各项准备⼯作完成，⽅可进⾏点炉。
5.2点⽕与运⾏5.2.1启动循环⽔泵，使锅炉及管⽹内的⽔先循环流动起来。
5.2.2点⽕。
点⽕前就应全开燃烧器风门或炉门、灰门，使炉内⾃然通风5-10分钟。
5.2.2.1若以天然⽓作燃料，应先在炉外点燃点⽕棒，将点⽕棒从点⽕孔伸⼊⽕嘴前⽅，然后缓慢开启天然⽓阀门。
气液分离器操作规程教学教材气液分离器操作规程教学教材应包括以下内容：
1. 气液分离器的基本原理：介绍气液分离器的工作原理、主要组成部分和功能。
2. 气液分离器的分类：介绍不同类型的气液分离器，如重力分离器、离心分离器、滤器等，并说明其适用的场合和特点。
3. 气液分离器的安全操作：包括操作前的准备工作、操作过程中的注意事项和
操作后的处理方法。
特别是关于操作过程中的安全措施，如佩戴个人防护装备、检查设备的完整性和稳定性等。
4. 气液分离器的操作步骤：详细说明气液分离器的启动、运行、停止和维护等
步骤，包括对设备进行检查、调整和清洁等。
5. 气液分离器故障排除：介绍常见的故障原因和排除方法，如泄漏、堵塞、运
行不稳定等，并提供相应的应急处理措施。
6. 气液分离器的维护保养：包括定期检查设备的运行状态、清洁设备、更换易
损件等，以确保设备的正常运行和延长使用寿命。
7. 气液分离器的操作案例：通过实际操作案例的介绍和分析，加深学生对气液
分离器操作规程的理解和掌握。
8. 气液分离器的操作技巧和注意事项：介绍一些操作技巧和注意事项，如如何
正确调节操作参数、如何防止设备过载和如何处理异常情况等。
9. 气液分离器的应用领域和发展趋势：介绍气液分离器在不同行业中的应用，
如化工、石油、食品等，并展望气液分离器的未来发展趋势。
以上是气液分离器操作规程教学教材的一些主要内容，可以根据实际情况进行
适当调整和补充。
气液分离器的构造原理和操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!气液分离器的构造原理与操作流程解析气液分离器，作为一种常见的工业设备，广泛应用于石油、化工、制药等领域，其主要功能是将混合气体中的液体成分分离出来，以确保设备的正常运行和产品的质量。
Q/SYCQZ 川庆钻探工程有限公司企业标准Q/SYCQZ 006—2014代替Q/SYCQZ 006-2011钻井液液气分离器安装与使用规范2014-08-18发布2014-09-18实施目次前言.......................................................................II 1 范围 (12 安装前的准备 (13 安装 (14 使用 (25 检查 (2前言本标准是对Q/SYCQZ 006-2011《钻井液液气体分离器安装与使用规范》的修订,与Q/SYCQZ 006-2011相比,除进行编辑性修改外,主要技术内容差异如下::——适用范围增加了欠平衡钻井、充气钻井现场使用的分离器。
——取消了规范性引用文件要求。
——增加了分离器安装准备要求“绷绳为均布的4根直径不小于16mm的钢丝绳;固定地脚螺栓或绷绳用水泥基墩坑尺寸长×宽×深为0.8 m×0.8 m×1.0 m ,遇地表松软时,基墩坑体积应大于1.2m3”(见2.3。
——修改了分离器安装固定要求“就位后用地脚螺栓或绷绳固定。
地脚螺栓宜固定在底座四个吊装位置处”、“地脚螺栓或绷绳的正反螺栓应在浇注凝固后紧固”(见3.1。
——增加了排液管的安装要求“安装后应测量U型管的有效高度H并记录”(见3.4.8。
——增加了“充空气钻井作业时”排气管线的安装要求“充空气钻井作业时可接至距井口30m以远的井场污水池或沉砂池”(见3.5.3。
——增加了点火装置的安装要求“点火装置应垂直地面安装,用地脚螺栓或直径12mm钢丝绳固定,钢丝绳不少于3根”(见3.5.7。
——增加了分离器使用要求“使用前应按测量的U型管高度及钻井液密度计算出最大允许工作压力(最大允许工作压力Pmax=U型管的有效高度H×钻井液密度ρ”(见4.4;“排气管线压力表的读数大于计算出的最大工作压力”(见4.5.2。
