【培训课件精品】放空火炬系统

放空火炬系统操作规程一、范围1、本规程规定了天然气过滤分离器的操作、维护及保养的方法。

2、本规程适用于榆济管线站场内的放空火炬系统。

二、操作方法系统操作前首先检查燃气管线是否畅通，保证点火用天然气压0.2~0.4Mpa，同时检查并排掉管线中的冷凝液。

电磁阀前后的截止阀常开，旁路阀处于常闭状态。

1、控制室操作1.1 自动点火(1)将PLC远程控制柜上的转换开关切换到“自动”位，此时远程控制柜上的自动状态指示灯亮。

(2)在PLC远程控制柜上按下“自动/手动点火”按钮，PLC将按专用点火程序点火，首先点燃引火筒，然后引燃火炬气。

若引火筒被点燃，则引火筒温度仪表显示引火筒火焰信号，火炬被引燃后则火炬温度仪表显示火炬火焰温度信号，系统自动关闭电磁阀和点火器，然后待机。

若自动点火程序结束后火炬未点燃，则“火检报警指示”灯亮，待处理。

处理：将转换开关切换到“停止”位，再重新点火。

1.2 手动点火(1)PLC远程控制柜上的转换开关切换到“手动”位，此时远程控制柜上的“手动状态指示”灯亮。

(2)在PLC远程控制柜上按下“1#或2#电磁阀”自锁按钮，“开阀指示”灯亮，燃气电磁阀打开，再按下“自动/手动点火”按钮，“点火指示”灯亮，点火器工作。

点燃引火筒，然后引燃火炬气。

若引火筒被点燃，则引火筒温度仪表显示引火筒火焰信号，火炬被引燃后则火炬温度仪表显示火炬火焰温度信号，点火成功后按下“关阀”自锁按钮，“开阀指示”灯灭，熄灭引火筒。

1.3 在现场临时断电的情况下，控制柜可提供UPS电源，进行点火控制。

2、就地操作2.1将PLC远程控制柜上的转换开关切换到“就地”位，此时远程控制柜上的“就地状态指示”亮，同时就地控制柜上的“电源”指示灯亮。

2.2在就地控制箱上按下“1#或2#电磁阀”自锁按钮，“开阀指示”灯亮，燃气电磁打开，再按下“1#或2#高空点火”按钮，“高空点火指示”灯亮，点火器工作。

点火成功后按下“电磁阀”自锁按钮，“开阀”指示灯灭，熄灭引火筒。

放空火炬系统的计算与安全因素
火炬系统通常是一种用于照明和加热的设备，使用液体燃料（如煤油）在火焰中产生热能。

这种系统需要计算和安全因素的考虑，以确保使用安全和有效。

在计算方面，有以下几点需要考虑：
1. 燃料消耗量：需要计算每个燃烧器的燃料消耗量，以确保正确的供应量和燃料成本控制。

2. 燃烧温度：需要计算燃料燃烧时的温度，以确定合适的加热和照明效果。

同时需要考虑温度过高可能导致系统热损失和爆炸等安全问题。

3. 燃料携带量：需要计算每个燃烧器携带的燃料量，以确保正确的装填量和安全携带。

同时应避免燃料泄漏或过多装填导致系统失控的问题。

在安全方面，有以下几点需要考虑：
1. 火灾风险：由于该系统涉及明火，因此需要严格控制火源和火花的风险，避免火灾发生。

同时应配备灭火装置以应对可能的情况。

2. 燃料泄漏：需要确保燃料系统的密封性和稳定性，避免燃料泄漏导致安全事故。

同时应定期检查系统和燃料管道，发现问题及时处理。

3. 氧气含量：需要确保系统中的氧气含量适当，以支持燃烧。

过高或过低的氧气含量可能导致系统失控和安全事故。

火炬系统的计算和安全因素是确保该系统正常运行和使用安全的重要因素。

需要严格控制燃料消耗量、燃烧温度和燃料携带量等计算因素，并注意火灾风险、燃料泄漏和氧气含量等安全问题。

第九章火炬与燃料气系统第一节工艺流程及概述一、火炬系统本单元为放空系统，是保障工艺装置安全生产的辅助系统。

用于排放放空烃类气体和酸性气体。

火炬包括高压放空系统和低压放空系统部分。

主要处理工厂开车，停车以及紧急事故情况下排放的原料气、酸气。

脱硫单元的含硫天然气紧急放空属于高压放空系统,放空压力为0.4MPa(表)。

脱硫装置，硫回收装置的酸气紧急放空属于低压放空系统，放空压力为＜0.025MPa(表)。

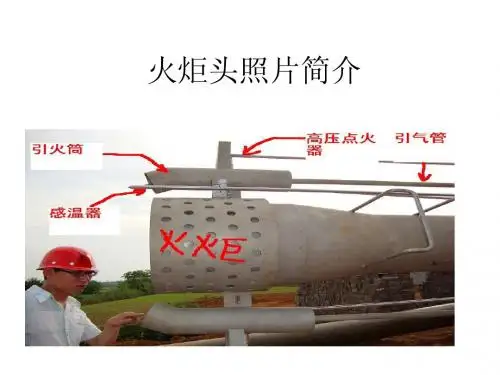

该火炬高30米，顶部有两个燃烧器，为不锈钢结构，底部有一个组合气水分离器，火炬按全气量设计，装有阻火装置，防止回火，火炬顶部装有不锈钢防风罩，保护火嘴和长明火不被风吹灭，同时还提供主燃烧器自然通风，保证其正常燃烧。

二、燃料气系统工厂自用燃料气是通过燃料气罐（V—1200）提供，燃料气罐的气源有三个，净化气、三甘醇闪蒸气和胺闪蒸气，三条管路来的燃料气汇于燃料气罐（V－1200），燃料气用于火炬系统、工厂用燃料气和生活燃料气。

其中，工厂用燃料气包括反应炉（E－2650）、再热炉（E －2050）、工艺加热炉（H－2850）、尾气灼烧炉（E—3150）、三甘醇重沸器（E－1150）以及工厂天然气热备电源用气。

火炬用燃料气是工厂自耗气的主要组成部分。

第二节操作参数及控制回路第三节巡检及操作一、火炬系统①巡检时注意观察火炬长明火是否燃着，若熄灭，应立即用电磁点火器将其点燃。

②火炬长明火燃料气量应适当，过小长明火将较易被风吹熄，过大则造成资源浪费。

二、燃料气系统①巡检时以燃料气罐（V—1200）为起点，依次检查装置各处使用燃料气的情况，具体路线为：V—1200→V—200压力→V—2100压力→E—3150火焰→H—2850火焰→E—1150火焰②在巡检中若发现压力不正常或火焰熄灭时，应找出原因，排除故障。

第四节常见故障及对策1.火炬熄灭现象：火炬长明火熄灭原因：①长明火燃料气量小，被风吹灭；②燃料气系统压力低，燃料气不足。

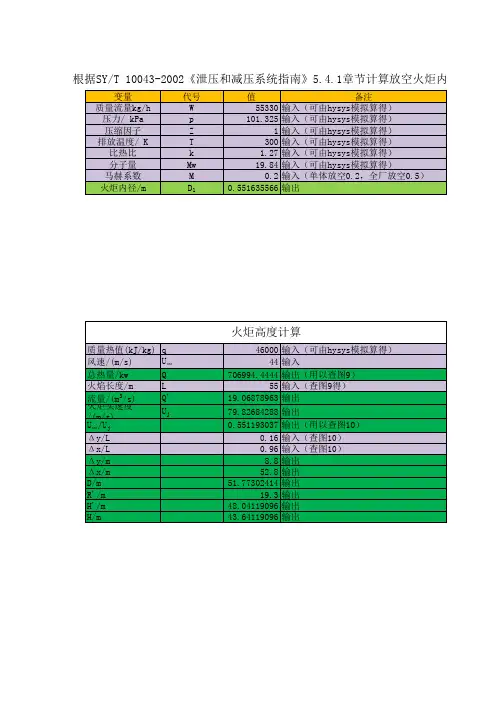

根据SY/T 10043-2002《泄压和减压系统指南》5.4.1章节计算放空火炬内径变量代号值备注
质量流量kg/h W55330输入（可由hysys模拟算得）
压力/ kPa p101.325输入（可由hysys模拟算得）
压缩因子Z1输入（可由hysys模拟算得）
排放温度/ K T300输入（可由hysys模拟算得）
比热比k 1.27输入（可由hysys模拟算得）
分子量Mw19.84输入（可由hysys模拟算得）
马赫系数M0.2输入（单体放空0.2，全厂放空0.5）
火炬内径/m D10.551635566输出
火炬高度计算
质量热值(kJ/kg)q46000输入（可由hysys模拟算得）
风速/(m/s)U∞44输入
总热量/kw Q706994.4444输出（用以查图9）
火焰长度/m L55输入（查图9得）
流量/(m3/s)Q'19.06878963输出
火炬头速度/(m/s)U j79.82684288输出
U∞/U j0.551193037输出（用以查图10）
Δy/L0.16输入（查图10）
Δx/L0.96输入（查图10）
Δy/m8.8输出
Δx/m52.8输出
D/m51.77302414输出
R'/m19.3输出
H'/m48.04119096输出
H/m43.64119096输出
炬内径
计算公式如下：
