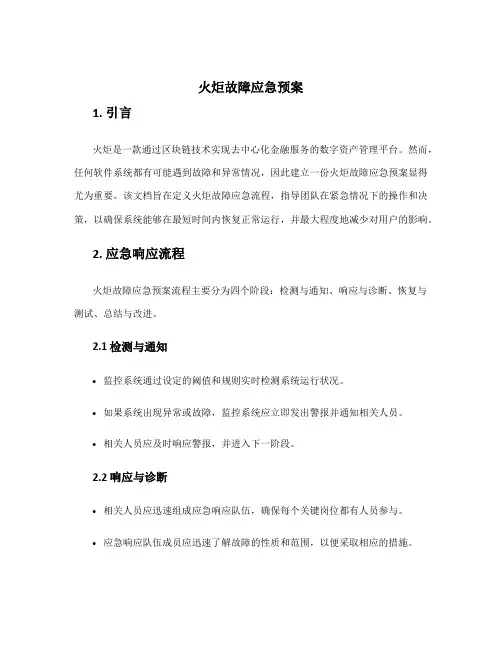

火炬故障应急预案1. 引言火炬是一款通过区块链技术实现去中心化金融服务的数字资产管理平台。
然而,任何软件系统都有可能遇到故障和异常情况,因此建立一份火炬故障应急预案显得尤为重要。
该文档旨在定义火炬故障应急流程,指导团队在紧急情况下的操作和决策,以确保系统能够在最短时间内恢复正常运行,并最大程度地减少对用户的影响。
2. 应急响应流程火炬故障应急预案流程主要分为四个阶段:检测与通知、响应与诊断、恢复与测试、总结与改进。
2.1 检测与通知•监控系统通过设定的阈值和规则实时检测系统运行状况。
•如果系统出现异常或故障,监控系统应立即发出警报并通知相关人员。
•相关人员应及时响应警报,并进入下一阶段。
2.2 响应与诊断•相关人员应迅速组成应急响应队伍,确保每个关键岗位都有人员参与。
•应急响应队伍成员应迅速了解故障的性质和范围,以便采取相应的措施。
•搭建临时环境,通过日志分析、错误排查等方法诊断故障原因,并制定修复方案。
2.3 恢复与测试•执行修复方案,修复故障并恢复系统。
•对修复后的系统进行全面的功能测试和性能测试,确保修复的有效性。
•如果测试通过,将修复后的系统切换回正式环境,并通知用户系统已恢复正常。
2.4 总结与改进•对故障的处理过程进行总结和评估。
•分析故障的原因,并提出改进建议。
•更新文档和操作手册,以便今后遇到类似故障时能够更加迅速、高效地应对。
3. 应急响应团队角色和责任3.1 系统管理员•负责安装、配置和维护监控系统,确保监控系统稳定运行。
•一旦接收到警报,负责及时通知其他相关人员并跟进处理流程。
•在故障恢复后,负责监控系统的恢复和测试。
3.2 开发人员•在故障发生时,协助系统管理员进行故障诊断和修复。
•提供技术支持和开发解决方案。
3.3 运维人员•根据应急响应计划,及时采取措施进行故障恢复。
•跟进修复流程,确保故障彻底解决。
•对恢复后的系统进行全面测试,确保系统稳定运行。
3.4 市场运营人员•提供及时和准确的故障通知给用户,解释故障原因和后续处理。
火炬一般故障及处理办法1.火炬头的热电偶经常报警。
原因:(1)风向使火焰偏离热电偶,温度降低。
(2)长明灯熄灭。
(3)热电偶损坏处理办法:(1)通过监视观察火焰是否熄灭,如果熄灭重新点燃。
(2)检修更换热电偶2.如何脱火炬筒体凝液用泵送和氮气压的两种方法。
但是由于液滴中含有煤粉将泵前过滤器堵塞,用氮气压时应注意反压,可以疏通管路,使凝液排出。
3.分液罐的机泵堵,水封罐(阀)的原因及处理方法?原因:火炬气中带有大量的煤粉,沉淀后堵塞通道。
处理方法:每班巡检时应定期向水封罐注水,通过泄水阀带走煤粉定期清理水封罐。
4.液位计远传堵塞。
原因:(1)外管堵塞:液位计显示数据不准,数据偏大。
(2)内管堵塞:液位计显示数据不准,数据偏小或显示为零。
处理办法:(1)拆除液位计排污阀,清扫排污阀,用氮气吹扫。
(2)拆除液位计清理5.排污阀堵塞。
原因:(1)排污阀不能泄水。
(2)泄水管路堵塞。
(3)液位计显示为一定值。
处理方法:(1)排尽水封阀中水,拆除清扫。
(2)通过补水线补水,打开排污阀泄水。
(3)利用氮气吹扫。
6.停工检修阶段,补水阀未开启,而水封阀液位不断上升?原因:①装置的进行蒸汽吹扫管线,蒸汽凝液进入水封阀筒内液位上升。
②液位计损坏,误报警。
③补水阀内漏。
处理方法:①可用手动降低水封高度防止水封高度过高,使装置吹扫、置换过程中瘪压。
②维修液位计。
③维修补水阀7.气动阀手动操作时注意事项。
(1)改手动时,必须将气缸内膜片间气体放掉,怕影响开度(2)气关阀无须放气。
(3)气动阀手动控制时,应将阀销插入制动销孔8.投用助燃蒸汽时为什么有时会产生振动原因:(1)投助燃蒸汽时开阀开大,没有暖管,造成水击。
(2)蒸汽为不饱和蒸汽处理方法:(1)开蒸汽时要缓慢,且提前要暖管,及时排净凝结水,助燃蒸汽和消烟蒸汽阀开度最大不超过25%,中心蒸汽开度达100%即全开。
(2)投用蒸汽前确保蒸汽为饱和蒸汽。
9.液位计如何伴热,为什么不能用蒸汽伴热?原因:因蒸汽温度高,使液位计内液体沸腾,使读数波动很大,造成液位计内管结垢,处理困难。

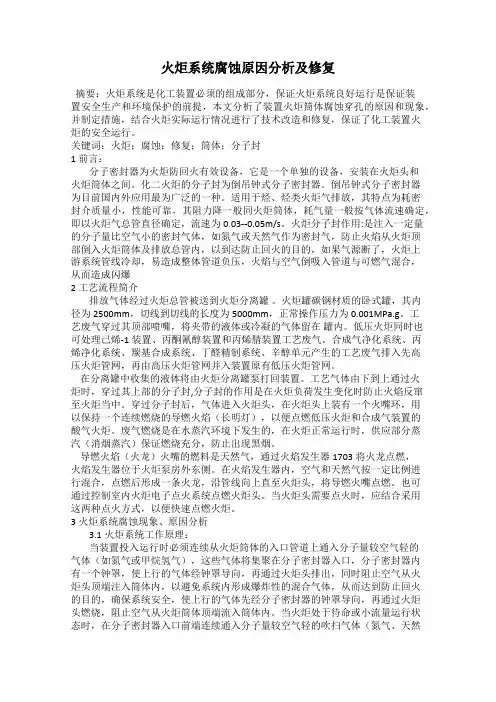

火炬系统腐蚀原因分析及修复摘要:火炬系统是化工装置必须的组成部分,保证火炬系统良好运行是保证装置安全生产和环境保护的前提,本文分析了装置火炬筒体腐蚀穿孔的原因和现象,并制定措施,结合火炬实际运行情况进行了技术改造和修复,保证了化工装置火炬的安全运行。
关键词:火炬;腐蚀;修复;筒体;分子封1 前言:分子密封器为火炬防回火有效设备,它是一个单独的设备,安装在火炬头和火炬筒体之间。
化二火炬的分子封为倒吊钟式分子密封器。
倒吊钟式分子密封器为目前国内外应用最为广泛的一种。
适用于烃、烃类火炬气排放,其特点为耗密封介质量小,性能可靠,其阻力降一般同火炬筒体,耗气量一般按气体流速确定,即以火炬气总管直径确定,流速为0.03--0.05m/s。
火炬分子封作用:是注入一定量的分子量比空气小的密封气体,如氮气或天然气作为密封气,防止火焰从火炬顶部倒入火炬筒体及排放总管内,以到达防止回火的目的,如果气源断了,火炬上游系统管线冷却,易造成整体管道负压,火焰与空气倒吸入管道与可燃气混合,从而造成闪爆2 工艺流程简介排放气体经过火炬总管被送到火炬分离罐。
火炬罐碳钢材质的卧式罐,其内径为2500mm,切线到切线的长度为5000mm,正常操作压力为0.001MPa.g。
工艺废气穿过其顶部喷嘴,将夹带的液体或冷凝的气体留在罐内。
低压火炬同时也可处理己烯-1装置、丙酮氰醇装置和丙烯腈装置工艺废气。
合成气净化系统、丙烯净化系统、羰基合成系统、丁醛精制系统、辛醇单元产生的工艺废气排入先高压火炬管网,再由高压火炬管网并入装置原有低压火炬管网。
在分离罐中收集的液体将由火炬分离罐泵打回装置。
工艺气体由下到上通过火炬时,穿过其上部的分子封,分子封的作用是在火炬负荷发生变化时防止火焰反窜至火炬当中。
穿过分子封后,气体进入火炬头,在火炬头上装有一个火嘴环,用以保持一个连续燃烧的导燃火焰(长明灯),以便点燃低压火炬和合成气装置的酸气火炬。
废气燃烧是在水蒸汽环境下发生的,在火炬正常运行时,供应部分蒸汽(消烟蒸汽)保证燃烧充分,防止出现黑烟。
火炬系统简介论文火炬系统特点论文:火炬点火装置的性能及在生产运行中调试方法和技巧摘要:本文主要介绍火炬系统功能简介和在天然气处理站生产中的运行特点,以及在检修维护时的调试方法和技巧。
关键词:火炬系统简介火炬系统特点系统调试方法0 引言本文主要介绍火炬系统功能简介和在天然气处理站生产中的运行特点,以及在检修维护时的调试方法和技巧。
本人就针对克拉玛依“克75天然气处理站、盆五天然气处理站、滴西10天然气处理站、莫7莫11天然气处理站、呼图壁天然气处理站”等天然气处理站,来介绍火炬系统在运行中常见调试方法和技巧。
1 pyh-4型放空火炬燃烧系统概述1.1 火炬燃烧系统简介目前上述天然气处理站放空火炬燃烧系统均是采用濮阳市亚华电仪有限公司的产品,主要针对各油气田、液化气处理站等中小型燃气放空火炬设施研制生产的:集点火、燃烧、火焰监空、安全放空于一体的节能环保型火炬燃烧系统。
它有pyh-4h型火炬燃烧器,pyh-432通用型火炬点火装置或pyh-434型无源高效点火装置、pyh-443型紫外火焰探测器、pyh-432a型手动点火控制箱或pyh-421型自动点火控制柜及pyh-464火炬通用节能型常明灯等组成。
pyh-4h型火炬燃烧器及pyh-432通用型火炬点火装置、pyh-464火炬通用节能型常明灯具有:抗风能力强、结构合理、安装操作简便、寿命长、高效节能的特点;火炬火焰检测采用pyh-443型紫外火焰探测器,可对火焰进行远距离监控,它是本公司对火炬进行火焰探测的专用产品,具有灵敏度高、抗干扰能力强(无误报)、无滞后、寿命长的特点;火炬点火自动控制采用西门子plc,性能稳定可靠,可更好的实现对火炬设施的点火监控,且配套方便。
另外,考虑到解决僻远地带火炬现场无交流电源,不能釆用高压电弧对火炬进行点火的困难,特设计生产出了“pyh-434型无源高效点火装置”,它在保留原“pyh-432通用型火炬点火装置”主要功能特点的基础上进一步改进了结构性能,降低了对电源的要求,增加了便携式储电装置,可在现场无交流电源的特殊环境下方便地实现高压点火,保证了火炬设施的安全。
浅谈输气站场放空火炬系统故障的研究与应用输气站场放空火炬系统是输气站场中的重要设备,主要用于处理管道气体中的挥发性有机化合物(VOCs)。
放空火炬系统的故障可能导致环境污染和安全事故的发生,因此对其故障进行研究与应用是非常重要的。
本文将从故障原因、研究方法和应用案例三个方面进行论述。
首先,分析输气站场放空火炬系统故障的原因是研究与应用的重要基础。
输气站场放空火炬系统故障的原因可以主要分为设备故障和操作失误两个方面。
设备故障可能包括阀门失灵、管线堵塞、点火器损坏等因素。
操作失误可能涉及到操作人员对设备操作不当或者对故障情况的判断不准确等因素。
了解故障原因有助于对故障进行分析和预测,从而采取相应的措施避免故障的发生。
其次,研究输气站场放空火炬系统故障的方法非常重要。
一种常用的研究方法是通过数据分析和监测来识别和预防故障。
数据分析可以通过对设备运行数据的监测和分析,识别出异常数据和故障特征,并根据这些数据进行故障预测和维修计划的制定。
另外,实地监测可以通过对设备运行过程中的关键参数进行实时监控,及时发现故障并采取措施进行修复。
此外,还可以利用故障模拟和试验研究来模拟和分析故障的发生机理,以及评估故障对环境和安全的影响。
最后,探讨输气站场放空火炬系统故障研究与应用的案例。
以输气站场为例,该站场放空火炬系统在一次操作中发生故障,导致露天燃烧,形成了巨大的黑烟和火焰。
经过事故调查,发现故障是由于点火器和阀门之间的连接处出现失效导致的。
为了避免类似的故障再次发生,输气站场采取了以下措施:一是对放空火炬系统进行了全面的检查和维修,确保设备的正常运行;二是对操作人员进行了培训和考核,提高其对设备操作和故障判断的能力;三是增加了系统的监控和报警设备,使故障能够及时被发现并采取措施。
综上所述,对输气站场放空火炬系统故障进行研究与应用是非常重要的。
研究方法可以通过数据分析和监测、故障模拟和试验研究等手段进行。
相关案例分析表明,通过对故障原因的探索和相关措施的采取,可以减少故障的发生,并保证设备的安全和环境的可靠性。
沼气火炬常见故障及排查处理
沼气火炬的常见故障及排查处理方法包括:
1.火焰异常:如果火焰颜色偏红或偏黄,或者火焰高度不足或过
高,可能是沼气供应不稳定,压力和流量不匹配,或者火炬燃烧器堵
塞。
此时,需要检查沼气供应是否稳定,调整沼气压力和流量,清理燃烧器。
2.火炬点不着:如果按下点火按钮后,火炬无法点燃,可能是沼
气管道堵塞或折扁,或者是点火变压器故障。
此时,需要检查沼气管道是否畅通,排除管道内的杂质和积水,检查点火变压器是否正常工作,如有问题则更换点火变压器。
3.火炬熄灭:如果火炬在正常运行过程中突然熄灭,可能是沼气
供应中断,或者是燃烧器被异物堵塞。
此时,需要检查沼气供应是否正常,清理燃烧器。
4.安全问题:如果火炬在运行过程中出现安全问题,如爆炸、回
火等,可能是沼气管道密封不良,或者是燃烧器有裂缝或损伤。
此时,需要检查沼气管道是否密封良好,更换密封圈,检查燃烧器是否有裂缝或损伤,如有问题则更换燃烧器。
以上排查处理方法仅供参考,在实际操作中需根据具体情况进行判断和处理。
如果问题较为复杂,建议寻求专业技术人员的帮助。
引言概述火炬系统是现代化矿山照明系统的重要组成部分,其功能既是提供照明,又是提供及时的警示和紧急照明功能。
本文将介绍火炬系统的工作原理和组成,以及常见的故障处理方法。
一、火炬系统的工作原理和组成1.1 工作原理火炬系统是通过电源供电,将电能转换为光能的设备。
其工作原理是通过电浆发射技术产生强光束,利用电流穿过气体使之电离形成电浆,并使其射出光束。
火炬系统可以灵活调节光束的角度和亮度,以适应不同的照明要求。
1.2 组成火炬系统主要由燃气源、反应室、电源、电控系统、亮度调节系统等组成。
燃气源用于产生气体,反应室是产生电浆的主要部分,电源为火炬系统提供电能,电控系统用于控制火炬系统的运行,亮度调节系统可以根据需要调整光束的亮度。
二、常见故障及处理方法2.1 灯泡亮度不足可能的原因包括灯泡老化、灯泡电压不稳、灯泡温度过高等。
处理方法可以是更换灯泡、稳定电压、降低灯泡温度等。
2.2 灯泡无法点亮可能的原因包括电源故障、电控系统故障等。
处理方法可以是检查电源是否正常工作、检查电控系统是否正常运行等。
2.3 光束角度无法调节可能的原因包括亮度调节系统故障、机械结构故障等。
处理方法可以是检查亮度调节系统的连接是否良好、检查机械结构是否损坏等。
2.4 光束方向不稳定可能的原因包括机械结构故障、电子控制系统故障等。
处理方法可以是检查机械结构是否松动、检查电子控制系统是否正常运行等。
2.5 系统故障报警可能的原因包括电源故障、电路短路等。
处理方法可以是检查电源是否供电正常、检查电路是否短路等。
三、相应的预防措施3.1 定期检查和维护定期检查和维护火炬系统是防止故障的重要措施。
应定期检查灯泡状态、电源供电情况等,并对系统进行清洁和保养。
3.2 良好的使用环境火炬系统应安装在无尘、无高温、无湿气的环境中,避免灰尘和湿气对系统造成影响,确保系统的正常运行。
3.3 培训操作人员培训操作人员是预防故障的关键措施之一。
操作人员应具备相关操作知识和技能,能够正确使用火炬系统,并在发生故障时能够采取正确的应急措施。
火炬系统类型及运行失效问题分析摘要:为解决石油化工火炬系统建设环节存在的类别选择困难、运行失效问题,规避由此引发的建设及运行效能下降困境,保证火炬安全、可靠、高效运行,文章进行了深入探究。
先简要介绍火炬常见类型,明确绷绳支撑式高架火炬、钢架支撑式高架火炬、自撑式高架火炬、封闭式地面火炬以及开放式地面火炬的不同之处,然后归纳各类型火炬的优缺点,从安全性可靠性方面、适应性方面、环境保护性方面、投资运行方面入手梳理思路和细节,并结合一些已运行项目失效问题进行分析和优化改造,希望能为石油化工火炬项目的建设运行提供借鉴。
关键词:石油化工;火炬系统;类型分析;失效分析及优化改造前言:火炬系统主要用于处理石油化工设备产生的可燃废气、有毒气体等,能够为石油化工的正常生产提供支持,系统类型和设备选择不当很容易出现环保效能、经济效能下降问题。
因此,有必要对石油化工中常见的火炬系统类型进行梳理,以明确不同系统之间的特征优势,理清常见的火炬失效问题和优化改造措施,为火炬系统设计、建造及改造提供指引。
1火炬类型介绍1.1高架火炬高架火炬以高空点火燃烧为主要特征,高架火炬是由自控系统、点火系统,钢结构的一个单纯之直立上升管道组成。
像是烟道,使得火焰在顶端远程自动点火燃烧,远离地面,而不致于伤害到人员和工厂,高空燃烧塔可调整其高度,从最小5M到最高200M。
根据支撑结构的不同,高架火炬又可以细分为如下几类:(1)自撑式高架火炬。
该种高架火炬形式最为常见,塔高通常在60.96~92.04m之间,建造时对结构可靠度要求较高[1],需要抵御虑风力因素、地震因素等不良因素的影响,因此建造时场地空间要充足,提前配置好各类基础设施,安全高度也要经过精确计算,整体上耗费较大,钢结构材料用量较多。
(2)绷绳支撑式高架火炬。
又被称为拉索火炬,需要借助拉索固定中间的钢结构体系。
拉索的加入降低了钢结构材料耗费量,因此造价相对较低,但建造时要求的场地空间更大,需要满足绷绳力学半径要求,以提高结构的稳定性。
火炬系统问题汇总1:火炬系统的概述?答:地面火炬系统是为保证装置开车,事故,正常运行等各种工况下排放的可燃性气体能够及时,安全,可靠,环保的放空燃烧。
根据生产装置排放火炬气的压力,温度,流量的不同将火炬气分为四股不同管线进行排放。
即常温高压火炬气(800T/H,常温---232度、100kpa 主要组分为氢气、烷烃、烯烃),低温高压火炬气(60T/H 60---负133度100kpa 组分为氢气、烷烃、烯烃),常温低压火炬气PSA和PP系统(常温15kpa 氢气甲烷氮气,丙烯);为了一二级火炬气能够充分的燃烧设置了蒸汽管线进行助燃,为了防回火装置设置了水封罐并设置了氮气系统根据不同情况进行及时的吹扫,为了保证长明灯正常燃烧采取了多种监控手段和点火方式,为了燃料气能够及时安全排放常高压,低高压火炬气采取了分级控制系统。
2:简述火炬分级控制系统?答:1)分级控制系统就是根据火炬气管网的压力来分级控制各阀门的开关,以此适应火炬气排放需求的一种控制系统。
(给不同的级数设定一个开阀压力并且根据压力瞬间升降的速度及达到压力点可以连开两级或四级的一种控制系统)。
以常高压火炬气为例进行说明:一级火炬气为无阀常开状态,当管网压力达到92kpa时停顿6s后自动打开第二级火炬气开关阀,当管网压力直接越过92kpa达到94kpa 停顿6s时会自动连开二、三两级火炬气开关阀,当管网压力直接达到100kpa超过6s时连开三级(七级以后连开四级)即二、三、四、级开关阀;当压力降到51kpa时开始逐级关闭开关阀。
当二级火炬气燃烧管网压力达到91ka时三级火炬气开关阀自动打开,以此类推每打开下一级开关阀压力降低1kpa ,而连开两级下降压力是1.1kpa ,连开四级的下降压力是1.4kpa。
2)分级控制的好处是a可以使小排量的火炬气只进入一部分燃烧器燃烧,提高了燃烧器的燃烧效率,同时延长了其他燃烧器的使用寿命;b.避免了低压力下过多燃烧器燃烧,降低了火炬气回火的可能性,适当的控制在较高压力下的燃烧保证了在没有蒸汽助燃的情况下能够进可能的充分燃烧。
