如何判别热电偶和热电阻的不同

热电偶和热电阻的区别与识别方法热电偶和热电阻是工业上常用的两种温度传感器，它们在测量温度方面具有很好的性能。

然而，它们的工作原理和特点有很大的区别。

本文将就热电偶和热电阻的区别及识别方法进行详细的介绍，希望能够为大家对这两种传感器有一个更深入的了解。

一、热电偶和热电阻的工作原理1. 热电偶的工作原理热电偶是利用两种不同材料的热电势差产生的原理来测量温度的。

当两种不同金属相接形成闭合回路后，如果两个接头处于不同的温度下，就会在回路中产生一个热电动势，这种现象称为热电效应。

通过测量这个热电动势的大小，就可以确定两个接头处的温度差，从而测量出被测物体的温度。

热电偶的优点是测量范围广，精度高，响应速度快，但是对环境条件和测量电路的影响比较敏感。

2. 热电阻的工作原理热电阻是利用材料的电阻随温度变化的特性来测量温度的。

一般情况下，热电阻的电阻值随温度升高而增大，利用这个特性可以通过测量热电阻的电阻值来确定被测物体的温度。

热电阻的优点是测量精度高，线性好，但是响应速度相对较慢，不适合对温度变化较快的物体进行测量。

二、热电偶和热电阻的区别1. 原理区别热电偶利用热电效应来测量温度，而热电阻利用电阻随温度变化的特性来测量温度，两者的工作原理完全不同。

2. 测量范围区别热电偶的测量范围更广，可以用于测量-200℃至1800℃范围内的温度；而热电阻的测量范围相对较窄，一般在-200℃至600℃之间。

3. 线性特性区别热电偶的温度-电压变化是非线性的，而热电阻的温度-电阻变化是线性的。

4. 响应速度区别热电偶由于其工作原理的特性，响应速度比较快，适合对温度变化较快的物体进行测量；而热电阻的响应速度相对较慢，不适合对温度变化较快的物体进行测量。

5. 环境条件影响区别热电偶对环境条件和测量电路的影响比较敏感，容易受到干扰；而热电阻对环境条件和测量电路的影响相对较小。

6. 价格区别由于其工作原理和特性的不同，热电偶的制作工艺相对较为复杂，成本较高；而热电阻的制作工艺相对简单，成本较低。

热电偶和热电阻的相同点和不同点热电偶和热电阻是常用于温度测量的两种传感器，它们都能够将温度转化为电信号输出。

但是，它们在原理、结构、特点和应用方面都有所不同。

本文将分别从这四个方面来探讨热电偶和热电阻的相同点和不同点。

一、原理热电偶的原理是基于塞贝克效应，即两种不同金属连接处会产生电动势，其大小与两种金属的温度差有关。

热电偶由两种不同金属材料组成，其中一段称为热电极，另一段称为冷端，两端连接在测量仪表上。

当热电极处于高温状态时，它会产生电动势，这个电动势会随着温度的变化而变化，从而可以测量出温度值。

热电阻的原理是基于温度对电阻的影响，即电阻随着温度的升高而增加。

热电阻是由一种电阻材料制成，通常是铂或镍，其电阻值随着温度的变化而变化。

当电阻材料受到热量作用时，它的电阻值会发生变化，从而可以测量出温度值。

二、结构热电偶的结构相对简单，由两种不同金属材料组成，其中一段为热电极，另一端为冷端，两端连接在测量仪表上。

热电偶的结构简单，使用方便，但是由于金属材料的限制，其测量范围有一定的局限性。

热电阻的结构相对复杂，由电阻材料制成，通常是铂或镍。

热电阻的结构相对复杂，但是由于电阻材料的选择丰富，其测量范围比热电偶更广泛。

三、特点热电偶的特点是测量范围广泛，可用于高温、低温和常温的温度测量。

热电偶的响应速度快，精度高，但是其灵敏度相对较低。

热电阻的特点是测量精度高，灵敏度高，可测量范围广泛，但是由于电阻材料的限制，其响应速度相对较慢。

四、应用热电偶广泛应用于工业生产中的温度测量，如钢铁、化工、电力等行业。

热电偶还可用于实验室中的温度测量，如科研、医学等领域。

热电阻广泛应用于食品、医药、化工、电子等行业的温度测量。

热电阻还可用于实验室中的温度测量，如科研、医学等领域。

总体来说，热电偶和热电阻都是常用的温度传感器，它们在不同的领域和场合都有着广泛的应用。

它们在原理、结构、特点和应用方面都有所不同，因此在选择使用时需要根据实际情况进行选择。

热电阻与热电偶热电阻和热电偶是常见的温度传感器，它们在工业控制系统和实验室中广泛应用。

它们都能够将温度变化转化为电信号，但原理和特性有所不同。

一、热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。

常见的热电阻材料有铂、镍、铜等。

其中，铂热电阻是最常用的一种。

铂热电阻的优点是抗腐蚀性好、线性度高、稳定性好等。

它的工作原理是根据热电阻材料的电阻随温度的变化规律，通过测量电阻值来推算温度。

热电阻的测量精度较高，通常可以达到0.1℃。

但它的响应速度较慢，适用于温度变化较缓慢的场合。

在工业控制系统中，热电阻常被用于测量液体、气体等介质的温度。

二、热电偶热电偶是利用两种不同材料的导电性能差异产生的热电效应来测量温度的传感器。

常见的热电偶材料有铜/常铜、铜/镍等。

工作原理是当两种不同材料的接触点温度不同时，会产生热电势差，通过测量热电势差来推算温度。

热电偶具有响应速度快、测量范围广的特点。

它可以测量极高和极低温度，适用于温度变化较快的场合。

在工业控制系统中，热电偶常被用于测量高温炉、燃烧器等的温度。

三、热电阻与热电偶的比较热电阻和热电偶都是常见的温度传感器，它们各有优缺点，应根据具体的应用场景选择合适的传感器。

热电阻的优点是测量精度高、稳定性好，适用于温度变化缓慢的场合。

但它的响应速度较慢，不适用于温度变化较快的场合。

热电偶的优点是响应速度快、测量范围广，适用于温度变化较快的场合。

但它的测量精度相对较低，受到环境干扰较大。

在选择热电阻或热电偶时，还需考虑以下因素：测量范围、测量精度、响应速度、使用环境等。

根据具体需求，选择适合的传感器。

总结：热电阻和热电偶是常见的温度传感器，它们在工业控制系统和实验室中被广泛应用。

热电阻利用材料电阻随温度变化的特性来测量温度，热电偶利用两种不同材料的导电性能差异产生的热电效应来测量温度。

热电阻测量精度高，稳定性好，适用于温度变化缓慢的场合；热电偶响应速度快，测量范围广，适用于温度变化较快的场合。

如何区分热电偶和热电阻?热电阻与热电偶的区别首先，介绍一下热电偶，热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测量范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成；温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种，普通型和铠装型。

普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。

补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。

热电阻与热电偶的区别1、工作原理和结构的的区别①工作原理的区别热电偶是由两根不同的导体或半导体材料焊接或绞接而成，分为热端和自由端，热端插入需要测温的设备中，冷端置于设备的外面，如果两端所处的温度不同则在热电偶回路中便会产生热电势，由于热电势是被测温度的函数，测得电动势的数值后，便可换算成温度值。

热电阻是根据导体的电阻值会随着温度的变化而变化的性质，将电阻的变化转换为电信号，从而进行温度测量的。

②结构的区别普通的热电偶通常由热电极、绝缘材料和电偶保护套管以及接线盒等构成。

热电偶一般采用带孔的耐高温陶瓷管作为绝缘材料，热电极从耐高温陶瓷管孔中引出。

保护套管材料需具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能主要有金属、非金属、金属陶瓷3类，目前最常用保护套管是1Cr18Ni9Ti不锈钢的，适宜在900℃以下的工况条件。

热电阻最主要的部分是电阻体加上绝缘套管、保护套管以及接线盒等部件，将电阻丝缠绕在石英、陶瓷或塑料等绝缘骨架上，再套上保护套管，并在热电阻丝与套管中间填充导热材料。

2、热电偶的分类及其特点标准热电偶是指国家标准中规定了热电偶热电势与温度的关系，有统一标准分度表，允许存在一定误差的热电偶。

非标准热电偶一般没有统一的分度表,主要用于测量一些特殊的场合，使用范围和数量级比标准热电偶要小，组成热电偶的热电极必须牢固的焊接在一起，两个热电极之间应有比较好的绝缘，防止发生短路；补偿导线与热电偶自由端的连接要牢固可靠，保护套管要保证热电极与外界的介质充分隔离，以保证热电偶可靠、稳定地工作。

3、热电阻的分类及其特点①根据热电阻的组成结构分类普通型热电阻：根据热电阻的测温原理可知，被测量的温度变化是直接通过电阻值的变化来反映的，所以，热电阻引出的各种导线电阻的变化会给温度测量带来不良影响。

需要消除引线电阻带来的影响，通常热电阻采用三线制或四线制进行补偿。

铠装型热电阻：与铠装热电偶类似，同样由感温元件、引线、绝缘材料和不锈钢套管组合而成，外径一般在φ2-φ8mm之间，相比普通型热电阻具有体积小、易安装、抗冲击、能弯曲并且使用寿命也更长。

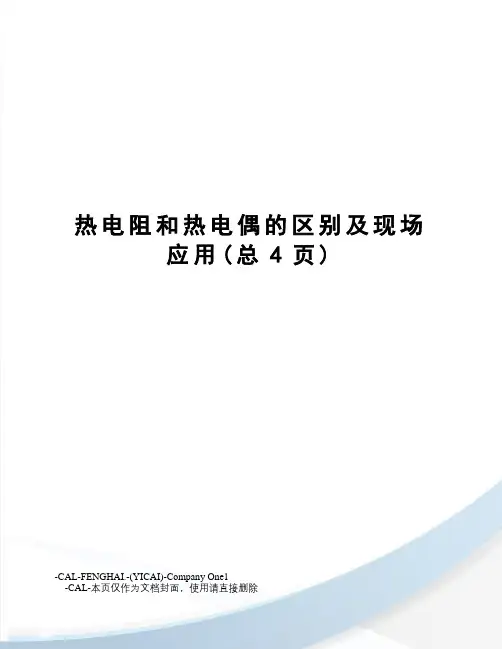

热电阻和热电偶的区别及现场应用(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除热电阻和热电偶的区别电站现场使用的热电偶一般是两线制的，而热电阻一般是三线制或者四线制的。

热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻。

温度的变化，使电阻产生正的或者是负的阻值变化；而热电偶，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围也可达600度左右（当然可以检测负温度）. 常用的铂热电阻(Pt100、Pt10)、铜电阻Cu50（负50-150度）。

热电偶可检测0-1000度的温度范围（甚至更高），热电偶常用的有铂铑——铂（分度号S，测量范围0-1300度）、镍铬——镍硅（分度号K，测量范围0-900度）、镍铬——康铜（分度号E，测量范围0-600度）、铂铑30——铂铑6（分度号B，测量范围0-1600度）。

所以，前者一般用于较低温度检测，后者可应用于较高温度检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热电偶是双金属材料，即两种不同的金属，由于温度的变化，在两种不同的金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20mA信号，而热电阻和热电偶一般都带有变送器才接入PLC。

要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电欧是TC信号！五、PLC也有热电阻模块和热电偶模块，可直接输入热电阻和热电偶信号。

六、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。

七、虽然都是接触式测温仪表，但它们的测温范围不同。

热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小(查表可以看一下)，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。

热电偶/热电阻的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。

热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

四、PLC 对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC 都直接接入4～20ma 信号，而热电阻和热电偶一般都带有变送器才接入PLC 。

要是接入DCS 的话就不必用变送器了！热电阻是RTD 信号，热电偶是TC 信号！五、PLC 也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。

六、热电偶有J 、T 、N 、K 、S 等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。

热电阻是电阻信号, 热电偶是电压信号。

七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10 、铜电阻Cu50（负50-150度）。

热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S ，测量范围0~1300度）、镍铬——镍硅（分度号K ，测量范围0~900度）、镍铬——康铜（分度号E ，测量范围0~600度）、铂铑30——铂铑6（分度号B ，测量范围0~1600度）。

热电偶与热电阻均属于温度测量中的接触式测温, 尽管其作用相同都是测量物体的温度, 但是他们的原理与特点却不尽相同.首先, 介绍一下热电偶, 热电偶是温度测量中应用最广泛的温度器件, 他的主要特点就是测温范围宽, 性能比较稳定, 同时结构简单, 动态响应好, 更能够远传4-20mA 电信号, 便于自动控制和集中控制。

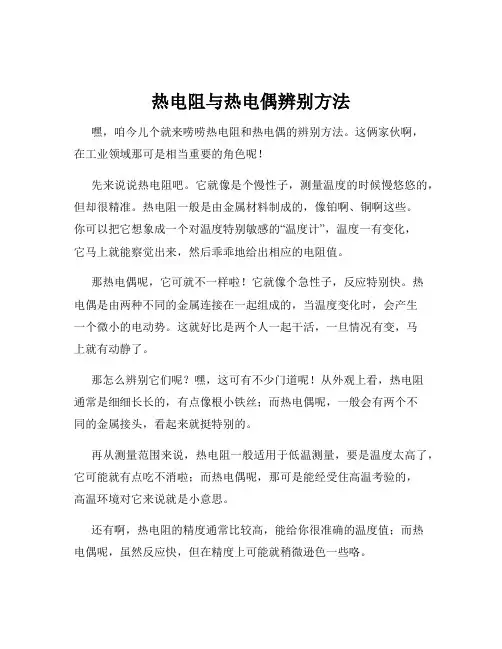

热电阻与热电偶辨别方法嘿，咱今儿个就来唠唠热电阻和热电偶的辨别方法。

这俩家伙啊，在工业领域那可是相当重要的角色呢！先来说说热电阻吧。

它就像是个慢性子，测量温度的时候慢悠悠的，但却很精准。

热电阻一般是由金属材料制成的，像铂啊、铜啊这些。

你可以把它想象成一个对温度特别敏感的“温度计”，温度一有变化，它马上就能察觉出来，然后乖乖地给出相应的电阻值。

那热电偶呢，它可就不一样啦！它就像个急性子，反应特别快。

热电偶是由两种不同的金属连接在一起组成的，当温度变化时，会产生一个微小的电动势。

这就好比是两个人一起干活，一旦情况有变，马上就有动静了。

那怎么辨别它们呢？嘿，这可有不少门道呢！从外观上看，热电阻通常是细细长长的，有点像根小铁丝；而热电偶呢，一般会有两个不同的金属接头，看起来就挺特别的。

再从测量范围来说，热电阻一般适用于低温测量，要是温度太高了，它可能就有点吃不消啦；而热电偶呢，那可是能经受住高温考验的，高温环境对它来说就是小意思。

还有啊，热电阻的精度通常比较高，能给你很准确的温度值；而热电偶呢，虽然反应快，但在精度上可能就稍微逊色一些咯。

咱举个例子吧，就好比你要测量一杯热水的温度。

如果你想要特别精确的数值，那可能热电阻就比较合适；但要是你着急知道温度大概是多少，而且这水还挺烫的，那热电偶可能就更能发挥它的优势啦。

你说这热电阻和热电偶是不是各有各的特点呀？它们就像是两个性格不同的小伙伴，在不同的场合发挥着自己的作用。

所以啊，咱可得搞清楚它们的区别，这样才能在需要的时候选对“小伙伴”，让它们为我们好好工作呀！在实际应用中，可千万别把它们弄混了哦，不然那可就麻烦啦！想想看，如果该用热电阻的时候你用了热电偶，或者反过来，那测量出来的温度能准吗？那肯定不行呀！总之呢，辨别热电阻和热电偶要多观察、多了解它们的特点。

只有这样，我们才能在面对各种测量需求时，准确地选择合适的那个，让我们的工作更顺利、更高效。

你说是不是这个理儿呀？。

热电阻与热电偶的区别
热电阻与热电偶的区别
区别一：测温原理不同
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

它的主要特点是测量精度高，性能稳定。

其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电偶将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流，这种现象称为热电效应。

 
区别二：热电偶与热电阻分类不同
常见的热电阻材质大多是单一金属，目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，稳定性好，具有一定的非线性，温度越高电阻变化率越小;铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，超过150易被氧化。

热电阻的分度号有Cu50，Pt100，Pt1000等等，前面的字母是指热电阻的材质，而后面的数字则是该热电阻的电阻值。

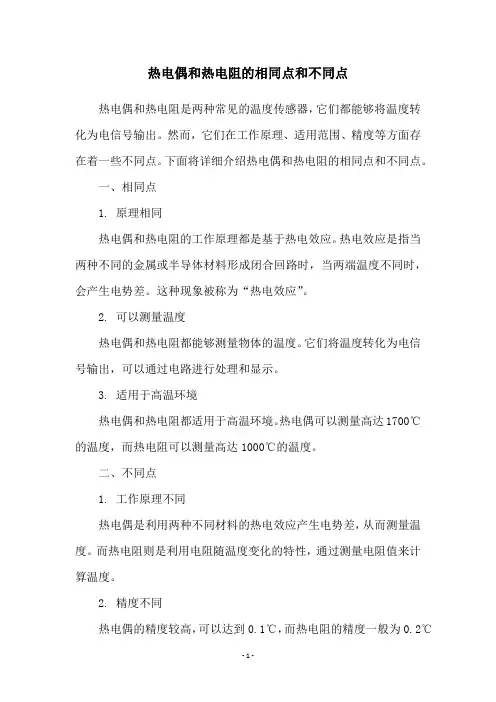

热电偶和热电阻的相同点和不同点热电偶和热电阻是两种常见的温度传感器，它们都能够将温度转化为电信号输出。

然而，它们在工作原理、适用范围、精度等方面存在着一些不同点。

下面将详细介绍热电偶和热电阻的相同点和不同点。

一、相同点1. 原理相同热电偶和热电阻的工作原理都是基于热电效应。

热电效应是指当两种不同的金属或半导体材料形成闭合回路时，当两端温度不同时，会产生电势差。

这种现象被称为“热电效应”。

2. 可以测量温度热电偶和热电阻都能够测量物体的温度。

它们将温度转化为电信号输出，可以通过电路进行处理和显示。

3. 适用于高温环境热电偶和热电阻都适用于高温环境。

热电偶可以测量高达1700℃的温度，而热电阻可以测量高达1000℃的温度。

二、不同点1. 工作原理不同热电偶是利用两种不同材料的热电效应产生电势差，从而测量温度。

而热电阻则是利用电阻随温度变化的特性，通过测量电阻值来计算温度。

2. 精度不同热电偶的精度较高，可以达到0.1℃，而热电阻的精度一般为0.2℃~0.5℃。

因此，在对温度精度要求较高的场合，热电偶更为适用。

3. 适用范围不同热电偶适用于广泛的温度范围，包括高温和低温。

而热电阻主要适用于中低温度范围，一般不超过1000℃。

4. 线性度不同热电偶的线性度较好，在一定温度范围内的输出电压与温度成线性关系。

而热电阻的线性度一般较差，需要进行线性校正。

5. 响应速度不同热电偶的响应速度较快，能够实时测量温度变化。

而热电阻的响应速度较慢，需要较长的时间来达到稳定状态。

总之，热电偶和热电阻都是常见的温度传感器，它们在工作原理、精度、适用范围、线性度和响应速度等方面存在着一些不同点。

在选择温度传感器时，需要根据具体的应用场合和要求来选择合适的传感器。

热电偶和热电阻的相同点和不同点热电偶和热电阻是两种常见的温度测量传感器，它们的原理和特点有相同点，也有不同点。

下面将针对这两种传感器，从功能、原理、特点、优缺点等方面进行比较。

相同点：1. 原理相似：热电偶和热电阻都是基于热电效应实现温度测量的。

热电偶是通过不同材质之间的温差产生电势差来测量温度的，而热电阻则是通过电阻随温度变化呈线性关系来测量温度的。

2. 测温范围相似：热电偶和热电阻都可用于测量宽广的温度范围，从超低温度到高温度都可以。

3. 都有工业化应用：两种传感器都有广泛的工业应用，例如汽车、化工、石油、冶金等领域。

不同点：1. 测量精度：热电阻的测量精度比热电偶更高，热电阻的误差通常在±0.1度左右，而热电偶的误差在±1度左右。

因此，在要求高精度测量的场合，热电阻更为优越。

2. 响应速度：热电偶响应速度快，随温度变化的速度也比较快，而热电阻的响应速度则较慢，随温度变化的速度也较慢。

因此，对于需要测量瞬时温度变化的场合，热电偶更适用。

3. 抗干扰性能：热电阻对电磁场干扰比热电偶更弱，具有较好的抗干扰性能，而热电偶对电磁场干扰比较敏感，容易受到外界干扰的影响。

因此，在工业领域中，热电阻通常被用来测量电磁干扰较强的场合。

4. 延伸长度：热电偶可实现一定长度的延伸，可以满足一些需要长距离测量的要求。

而热电阻由于电阻值的变化很小，一般只适用于长度短的测量。

总的来说，热电偶适用于测量范围宽、要求快速响应、价格实惠的场合；而热电阻适用于需要高精度、低干扰、低功耗的场合。

两种传感器各有优缺点，应根据实际应用场合需求选择合适的传感器。

怎样判断区分热电阻、热电偶
及判断好坏
怎样判断区分热电阻、热电偶
1、看接线端子：一般热电阻有3根引线；热电偶有2根引线；
2、用万用表检查，使用万用表的电阻档测量；正常情况下热
电偶的电阻很小，只有几欧；热电阻的电阻体在常温下100多欧；
3、把测温元件的一端加热，用万用表检查，使用万用表的毫
伏档测量，热电偶有毫伏输出；热电阻则没有；
4、把测温元件的一端加热，用万用表检查，使用万用表的电
阻档测量，热电阻的电阻增加有变化，电阻由100多欧开始增加，符合PT-100的变化规律；热电偶电阻则由几欧增加10-20多欧，不符合Pt-100的变化规律；利用这种变化情况，可判断出热电阻、热电偶；
怎样判断热电阻的好坏：
1、利用热电阻热电特性进行判断：在常温下电阻一般在110
欧，用开水加热，电阻将近138欧；符合Pt-100热电阻的电阻特性；
2、要检查热电阻的绝缘情况，即热电阻对外壁的绝缘电阻要
在兆欧级以上；如果绝缘情况不好，则有接地现象，会影
响测量；
3、要检查热电阻不能有开路、短路现象；
怎样判断热电偶的好坏：
1、用万用表测量偶丝电阻，电阻一般在几欧以内，电阻过小
则可能有短路现象；电阻在兆欧以上级则可能开路；电阻几十欧或更大，则可能热电偶受到腐蚀；这些情况都将影响测量；
2、要检查热电欧的绝缘情况，即热电偶对外壁的绝缘电阻要
在兆欧级以上；如果绝缘情况不好，则有接地现象，会影响测量；
2015-06。

热电阻和热电偶的区别一、区别:,但它们的测温范围不同，热电偶使用在温度较高的环境，如铂铑３０～铂铑6（B型）测量范围为３０0度~1６0０度,短期可测18０0度。

S型测：－2０～13０0(短期1600），K型测：-5０～1０00(短期1２0０），ＸK型测:—5０~６0０(8０0）,E型：—40～８00（9００），还有J型，T型等．这类仪表一般用于500度以上的较高温度,因它们在中、低温区时输出热电势很小（查表可以看一下）,当电势小时，对抗干扰措施和二次表和要求很高,否则测量不准，还有，在较低的温度区域,冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿．这时在中低温度时，一般使用热电阻测温范围为：－20０～500,甚至还可测更低的温度(如用碳电阻可测到1Ｋ左右的低温).现在正常使用铂热电阻Ｐt10０,(也有Ｐt50，１00和５0代表热电阻在０度时的阻值,在旧分度号中用ＢA１、BA２来表示，ＢA1在０度时阻值为４6欧姆，在工业上也有用铜电阻，分度号为CＵ50和CＵ1０0，但测温范围较小，在—50～150之间。

在一些特殊场合还有铟电阻、锰电阻等).２。

热电偶测量温度的基本原理是热电效应。

二次表是一个检伏计或为了提高精度时使用电子电位差计。

电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的，二次表是一个不平衡电桥。

,只有在其冷端温度恒定时，被测温度才与热电势成单值函数关系。

在实际使用中，就用一种热电特性与相应热电偶特性相似的廉价的连接导线(也称为补偿导线）,使热电偶冷端引伸到温度相对恒定的地方(最好为0度），如用铜－康铜做补偿导线来引申镍铬－镍硅热电阻.因此,热电偶到二次表延长线是两根。

热电阻与二次表之间是用铜导线连接的，为了减小环境变化引起的测量误差，一般均采用三线制接法,其中有两根导线将热电阻串联于相邻的两个桥臂上，另一根导线是引来电源。

使用时要求每根导线的电阻值与调整电阻之和都保证为5欧姆（±０．01）。

热电偶和热电阻的识别方法仪表新手常对如何区分热电偶和热电阻有些困惑，电工学习网我在本文给大家介绍热电偶和热电阻的识别方法，此方法简洁快捷还有用，值得大家保藏。

工业用热电偶和热电阻爱护套管的形状几乎是一样的，有的测温元件形状很小，如铠装型的，两者形状又基本相同，在没有铭牌，又不知道型号的状况下，可采纳以下方法识别。

首先是看测温元件的引出线，通常热电偶只有两根引出线，假如有三根引出线就是热电阻了。

但对于有四根引出线的，需要测量电阻值来推断是双支热电偶，还是四线制的热电阻。

先从四根引出线中找出电阻几乎为零的两对引出线，再测量这两对引出线间的电阻值，假如为无穷大，则就是双支热电偶了，电阻值几乎为零的一对引出线就是一支热电偶。

假如两对引出线的电阻在10-110之间，则是单支四线制的热电阻，看它的电阻值与什么分度号的热电阻最接近，则就是该分度号的热电阻。

假如只有两根引出线时，可以用数字万用表测量电阻值来推断，由于热电偶的电阻值很小，热电阻几乎为零；假如测量时电阻值很小，可能就是热电偶。

热电阻在室温状态下，其最小电阻值也将大于10。

常用的热电阻有Pt10、Pt100铂热电阻，Cu50、Cu100铜热电阻四种分度号的，在室温20℃时，其电阻值Pt10 为10. 779、Pt100为107. 794，Cu50为54.285、Cu100为108.571。

室温大于20℃时其电阻值更大，比较两者的电阻值大多可推断了。

假如是热电阻，也就可以知道是什么分度号的热电阻。

还可找个简单得到的热源，通过加热测温元件来推断和识别。

如可接杯饮水机的热水，将测温元件的测量端放入热水中，用数字万用表的直流毫伏挡，测量它有没有热电势，有热电势的就是热电偶依据热电势查找热电偶分度表，就可以推断是什么分度号的热电偶了。

没有热电势时，则测量其电阻值有没有变化，假如有电阻值上升变化趋势的就是热电阻。

还可使用电烙铁或电烘箱加热测温元件的测量端来推断识别。

热电偶与热电阻的区别热电偶与热电阻均属于温度测量中的接触式测温，尽管其作用相同都是测量物体的温度，但是他们的原理与特点却不尽相同。

. 热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测量范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成:温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种，普通型和铠装型。

普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。

热电偶的电信号需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。

如何区分热电偶和热电阻，请记得转发哦
1、看标牌
标牌上标的有热偶、热阻等信息。

2、看接线盒接线
热偶一般为两根线，双支的四根线；热阻一般为三根线，双支的六根线。

单支热阻有四根线的，也有少数两根线的。

3、看接线板
在接线板上查看，有正负（补偿导线也有正负）的是热偶，没有正负的是热阻。

4、看内芯
热电偶是2根不同材料的金属丝，尾端焊接在一起；热阻是2根相同材料的导线，尾端连接在一个感温元件上。

所以，从外观上看，热电阻的头部有一个直径明显变大的部分，而热电偶就没有。

5、量电阻使用万用表的电阻档测量；正常情况下热电偶的电阻很小，只有几欧；热电阻的电阻体在常温下100多欧。
