VOLTE参数分层指导书VOLTE错误!未知的文档属性名称目录目录1概述 (3)1.1背景 (3)2QCI分层思路 (3)2.1参数分层验证结果 (5)2.1.1异系统参数分层验证结果 (5)2.1.2系统内同频、异频参数分层验证结果 (6)3QCI分层脚本 (11)1 概述1.1 背景VOLTE开通后，为不影响数据业务，且可灵活调整VOLTE对应参数，提升VOLTE增益，现对VOLTE和数据业务参数进行分层，通过参数分层，实现针对不同业务、精细规划切换门限，可以实现数据业务和语音业务分离，数据业务尽可能驻留LTE网络，语音业务尽早切换保证用户感知。
2 QCI分层思路1、异系统QCI1/5/9使用互不相同策略参数组异系统采用QCI分层策略后，不同QCI使用不同的策略组，有如下好处：1)、不修改非VOLTE用户现有的参数；2)、QCI 1/5/9异系统完全分层。
1/5/9分别使用不同的异系统参数组。
分层思路：分层前：QCI 9 参数组：InterRatHoCommGroupId=0；QCI 1&QCI 5 参数组：InterRatHoCommGroupId=1；分层后：QCI 9 参数组：InterRatHoCommGroupId=0；QCI 1 参数组：InterRatHoCommGroupId=1；新增QCI 5 参数组：InterRatHoCommGroupId=2；分层后QCI 1/5/9 可以分别设置各自的A1/A2门限；2、QCI1同频、异频策略参数分层切换会引起MOS分下降，通过调整VOLTE策略参数，尽量减少切换和切换的及时性，提升MOS，而不影响现网业务及其指标。
QCI5和QCI9使用一样的即可，QCI5只用来传输SIP消息，保证传输可靠性就可以了。
QCI1分层的目标是对语音业务做专门的设置，MOS值的优化。
分层思路：分层前：QCI 1/5/9 参数组：IntraFreqHoGroupId=0；InterFreqHoGroupId=0；分层后：QCI 1参数组：IntraFreqHoGroupId=1；InterFreqHoGroupId=1；QCI 5/9 参数组：IntraFreqHoGroupId=0；InterFreqHoGroupId=0；分层后可以专门设置QCI 1的同频、异频切换门限；2.1 参数分层验证结果2.1.1异系统参数分层验证结果增加QCI5异系统参数组2，A1\A2门限分别为-116、121.ADD INTERRATHOCOMMGROUP: LocalCellId=1, InterRatHoCommGroupId=2,InterRatHoA1ThdRsrp=-116, InterRatHoA2ThdRsrp=-121;MOD CELLSTANDARDQCI: LocalCellId=1, Qci=QCI5, InterRatHoGeranGroupId=0，InterRatHoCommGroupId=2;VOLTE没呼叫，即QCI1没有建立时，VOLTE用户使用QCI5异系统门限：修改QCI1异系统门限A1\A2分别为-95、-100。
V oLTE指标语音业务V oLTE始呼接通率（语音/视频）a)指标名称：VoLTE始呼接通率（语音/视频）b)英文名称：Service.VOLTE.MocConnectedSuccRatec)业务需求：VoLTE主叫业务用户感知的呼叫接通（振铃）成功率。
d)指标定义：VoLTE始呼接通率指从主叫网络侧看，收到VoLTE语音或视频的Invite始呼请求后，向主叫用户成功转发180响应消息的比率。
（注：指标可以区分为语音呼叫和视频呼叫。
但由于IMS允许语音和视频在一次通话过程中可以来回切换，比如在呼叫发起时的视频通话，可能接通时是语音通话，或者先发起语音通话，再切成视频，再切回语音。
由于切换在同一次通话中发生，较难（也无必要）将语音和视频通话严格区分开来，因此本指标及后续指标不对语音和视频切换进行识别，只按第一次协商的业务类型决定是语音还是视频）。
e)指标算法：语音始呼接通率语音始呼接通次数语音始呼总次数•VoLTE语音始呼接通次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。
（参见3GPP TS .24.229）。
•VoLTE语音始呼总次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）的次数。
视频始呼接通率视频始呼接通次数。
视频始呼总次数•VoLTE视频始呼接通次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。
（参见3GPP TS .24.229）。
•VoLTE视频始呼总次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）的次数。
注：图中虚线表示响应消息。
f)测量数据映射关系：Mw xDR，•VoLTE语音始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”≠全F的xDR个数。
话统六元法评估VOLTE网络质量方法研究实践总结摘要：VOLTE业务已经陆续开展试商用体验,语音通话感知好坏直接影响运营商网络品牌，面对VOLTE业务大规模商用可能带来了网络风险，如何通过现有话统指标来预评估VOLTE网络质量则是非常必要的。
嘉兴结合日常网络优化经验积累，通过实践总结梳理出一套通过KPI信息评估VOLTE 网络的话统六元法，从而指导嘉兴电信VOLTE网络质量的提升。
1、概述VOLTE业务是基于分组域的通话业务，包括语音通话业务和视频通话业务。
VOLTE业务和普通数据业务的异同点如下：1、VOLTE业务也是分组业务的一种，在无线侧信令流程和普通数据业务流程是基本一致的。
2、普通数据业务一般以下载业务居多，对下行带宽要求高于上行，VOLTE业务是上下行对称业务，对上行带宽要求和下行是一致的。
3、和普通数据业务不同，VOLTE业务是GBR业务，如果上行和下行RB资源一旦不能满足最低保障速率的话，VOLTE业务将出现严重丢包，影响感知。
4、普通数据业务数据包传输采用TCP协议，RLC层为确认模式，因切换导致业务中断对用户感知影响较小。
而VOLTE业务的RTP包传输采用UDP协议，RLC层传输为非确认模式，频繁切换对语音质量MOS分影响较大。
5、VOLTE业务和普通数据业务对业务质量QOS要求不同。
普通数据业务承载在QCI9上，而语音通话业务承载QCI1上，视频通话业务承载在QCI2上。
各种QCI对QOS要求如下表所示：VOLTE业务对时延要求要高于普通数据业务，而普通数据业务对丢包率的要求要高于VOLTE 业务。
基于VOLTE业务和普通数据业务的异同点，本文重点探讨如下内容：1、通过哪些KPI可以评估VOLTE语音质量，指导VOLTE网络优化。
2、在VOLTE未上量的情况下，如何利用现网数据业务KPI来评估VOLTE网络质量。
3、VOLTEKPI和语音质量MOS分的关系。
4、通过KPI评估来指导VOLTE网络质量提升思路。
VOLTE指标及信令流程VOLTE（Voice over LTE）是一种支持语音服务的LTE网络技术。
它通过使用IP数据传输的方式，在现有的LTE网络上实现高质量、高效率的语音通信。
在VOLTE中，语音数据被转换成IP数据包，通过LTE网络传输，并在终端设备上进行重构和还原，从而实现语音通信。
首先，语音质量是衡量VOLTE性能的重要指标之一、它通常由语音抖动和语音丢包率来衡量。
语音抖动是指语音信号在传输过程中出现的时延变化，造成语音的断续或卡顿的现象。
语音丢包率是指在传输过程中语音数据包的丢失情况。
这些因素都会影响到语音的清晰度和连续性，因此需要保证在VOLTE网络中的语音质量能够达到用户的要求。
其次，语音呼叫建立时间也是衡量VOLTE性能的重要指标之一、它包括从拨号到语音呼叫建立的时延，可以体现出VOLTE网络的响应速度和效率。
较短的呼叫建立时间可以为用户提供更好的体验，因此，减少建立时间是提高VOLTE网络性能的一个重要目标。
此外，VOLTE的容量指标也是衡量其性能的重要指标之一、容量指标主要包括语音接入密度和网络拥塞等方面。
语音接入密度是指在一定时间和空间范围内，能够同时支持的语音呼叫数量。
高容量的网络可以支持更多的用户同时进行语音通信，提高网络利用率。
网络拥塞是指当网络负荷过大时，出现的通信资源短缺和性能下降的现象。
减少网络拥塞可以提高VOLTE网络的可靠性和稳定性。
对于VOLTE的信令流程，主要包括以下几个步骤：1. User Equipment (UE) 发送SIP INVITE信令请求进行呼叫发起；2. Access Network (AN) 接收到呼叫请求后，将其转发给VoLTE控制器（VoLTE Controller）；4.IMS检查呼叫请求的合法性，并根据呼叫目标的IP地址查询对应的终端设备；5.IMS发送SIPINVITE信令请求到目标终端设备；6.目标终端设备接收到SIPINVITE信令后，发送SIP200OK信令表示呼叫已接受；7.IMS收到200OK信令后，通知VoLTE控制器，VoLTE控制器进一步通知AN和UE，呼叫已建立；8.语音数据经过LTE网络传输，被转换成IP数据包在终端设备上进行重构和还原，完成语音通信。
VOLTE关键指标优化手册目录1指标概述 (3)2性能指标优化 (5)2.1高RRC连接重建占比小区比例优化 (5)2.2高PDCP层丢弃包率小区优化 (8)2.3高掉话小区比例优化 (11)2.4E_RAB建立成功率（QCI_1)优化 (13)2.5高S1切换占比小区比例优化 (15)2.6高DPCP层用户面时延小区比例优化 (17)2.7E SRVCC切换成功率优化 (19)1指标概述为提升VOLTE网络质量，提升监控人员关键指标问题处理技能，制定VOLTE关键指标优化手册。
具体VOLTE关键KPI如下表所示：2性能指标优化2.1高RRC连接重建占比小区比例优化1.指标名称：RRC重建比例2.指标解释：RRC连接重建请求次数/（RRC连接重建请求次数+RRC连接建立请求次数）*100%>10%3.指标原因分析：当用户处于RRC连接状态时，如果出现切换失败、无线链路失败、底层制式完整性校验失败、E-UTRA侧移动性失败、RRC重配置失败等情况，将会触发RRC连接重建。
在日常TOP小区处理时，切换失败、无线链路失败以及RRC重配置失败导致的高RRC重建占比较大，下图为常见的问题定位原因：1）告警故障导致2）参数异常导致3）切换异常导致4）干扰问题5）拥塞问题6）弱覆盖问题7）终端问题4.指标处理流程：RRC连接重建比例处理流程图如下：处理步骤：1)拥塞问题分析以平均用户数和最大用户数作为主要监控指标，是由于用户限制而导致的接入失败，需要分析用户数及流量变化趋势。
如果由于周围站点退服导致Top小区的接入数突增，需要在优化有接入用户数相关的参数或控制覆盖的范围以减少小区内的用户数的同时派单处理基站故障。
2)小区告警故障分析通过site manager登录eNB的IP地址来查看该小区当前是否存在明显的故障告警.对现网指标影响较大，对未及时处理故障的，建立先进行闭锁，以免影响现网指标，待故障处理完后再开启，以下告警为重要告警需要排障：3)参数设置核查➢定时器参数核查，例如最小接入电平、T301、T310、n310定时器等参数➢PCI核查:在mapinfor中查看与周边邻小区是否有PCI mod3问题，通过PCI调整避免mod3问题的出现：方向对打的两个小区，若是出现mod3问题，会导致用户随机接入失败，RRC连接建立失败重而发起重建。
VoLTE指标语音业务VoLTE始呼接通率（语音/视频）a)指标名称：VoLTE始呼接通率（语音/视频）b)英文名称：业务需求：VoLTE主叫业务用户感知的呼叫接通（振铃）成功率。
c)指标定义：VoLTE始呼接通率指从主叫网络侧看，收到VoLTE语音或视频的Invite始呼请求后，向主叫用户成功转发180响应消息的比率。
（注：指标可以区分为语音呼叫和视频呼叫。
但由于IMS允许语音和视频在一次通话过程中可以来回切换，比如在呼叫发起时的视频通话，可能接通时是语音通话，或者先发起语音通话，再切成视频，再切回语音。
由于切换在同一次通话中发生，较难（也无必要）将语音和视频通话严格区分开来，因此本指标及后续指标不对语音和视频切换进行识别，只按第一次协商的业务类型决定是语音还是视频）。
d)指标算法：。
ŸVoLTE语音始呼接通次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。
（参见3GPP TS .）。
ŸVoLTE语音始呼总次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）的次数。
ŸVoLTE视频始呼接通次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。
（参见3GPP TS .）。
ŸVoLTE视频始呼总次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）的次数。
注：图中虚线表示响应消息。
e)测量数据映射关系：Mw xDR，ŸVoLTE语音始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”≠全F的xDR个数。
ŸVoLTE语音始呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0的xDR个数。

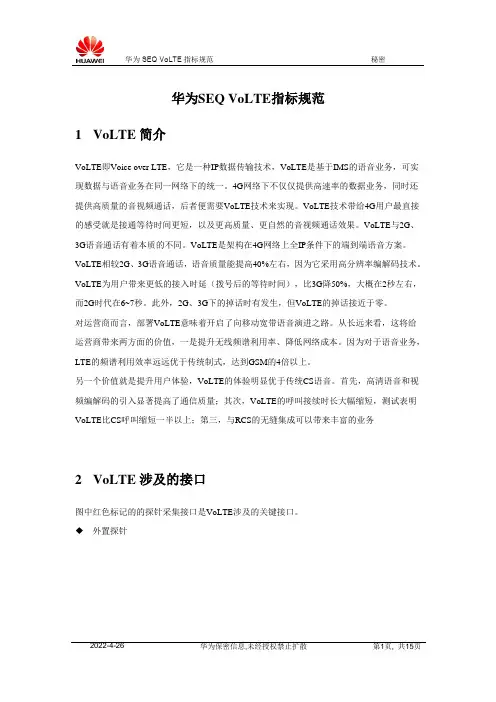

华为SEQ VoLTE指标规范1VoLTE简介VoLTE即Voice over LTE，它是一种IP数据传输技术，VoLTE是基于IMS的语音业务，可实现数据与语音业务在同一网络下的统一。
4G网络下不仅仅提供高速率的数据业务，同时还提供高质量的音视频通话，后者便需要VoLTE技术来实现。
VoLTE技术带给4G用户最直接的感受就是接通等待时间更短，以及更高质量、更自然的音视频通话效果。
VoLTE与2G、3G语音通话有着本质的不同。
VoLTE是架构在4G网络上全IP条件下的端到端语音方案。
VoLTE相较2G、3G语音通话，语音质量能提高40%左右，因为它采用高分辨率编解码技术。
VoLTE为用户带来更低的接入时延（拨号后的等待时间），比3G降50%，大概在2秒左右，而2G时代在6~7秒。
此外，2G、3G下的掉话时有发生，但VoLTE的掉话接近于零。
对运营商而言，部署VoLTE意味着开启了向移动宽带语音演进之路。
从长远来看，这将给运营商带来两方面的价值，一是提升无线频谱利用率、降低网络成本。
因为对于语音业务，LTE的频谱利用效率远远优于传统制式，达到GSM的4倍以上。
另一个价值就是提升用户体验，VoLTE的体验明显优于传统CS语音。
首先，高清语音和视频编解码的引入显著提高了通信质量；其次，VoLTE的呼叫接续时长大幅缩短，测试表明VoLTE比CS呼叫缩短一半以上；第三，与RCS的无缝集成可以带来丰富的业务2VoLTE涉及的接口图中红色标记的的探针采集接口是VoLTE涉及的关键接口。
外置探针UuS1-USGIP-CSCF/SBCS-CSCF/I-CSCFS/P_GWENODEBUE MwMMES1-CProbeProbeLTE 信令面数据流IMS 信令面数据流IMS 用户面数据流P-CSCF/SBCMSCSvProbeProbeS11关键网元：P-CSCF ：proxy 呼叫会话控制实体 S-CSCF ：服务呼叫会话控制实体 UE ：用户终端 S-GW ：服务网关 P-GW ：PDN 网关 MME ：移动管理实体 SBC ：会话边缘控制MSC ：移动交换中心接口简介： 连接的网络或网元 接口名称 接口协议 协议用途遵循标准E-UTRAN<->MME S1-MME S1-AP 用于信令消息传送。
