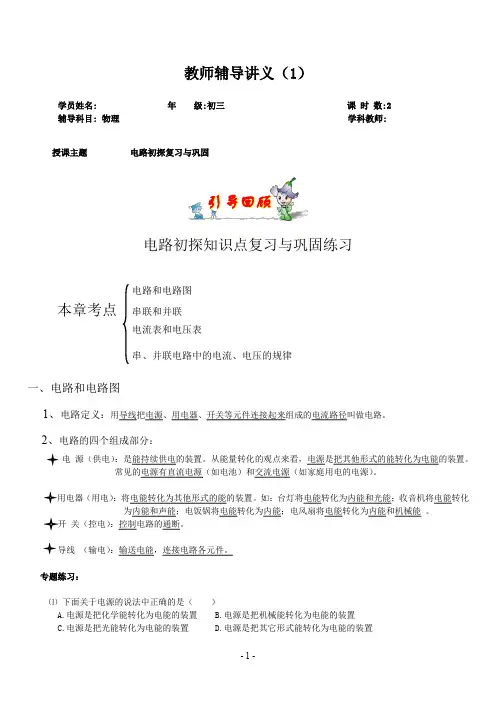

教师辅导讲义（1）学员姓名:年级:初三课时数:2辅导科目: 物理学科教师:授课主题电路初探复习与巩固引导回顾电路初探知识点复习与巩固练习电路和电路图本章考点串联和并联电流表和电压表串、并联电路中的电流、电压的规律一、电路和电路图1、电路定义：用导线把电源、用电器、开关等元件连接起来组成的电流路径叫做电路。
2、电路的四个组成部分：电源（供电）：是能持续供电的装置。
从能量转化的观点来看，电源是把其他形式的能转化为电能的装置。
常见的电源有直流电源（如电池）和交流电源（如家庭用电的电源）。
用电器（用电）：将电能转化为其他形式的能的装置。
如：台灯将电能转化为内能和光能；收音机将电能转化为内能和声能；电饭锅将电能转化为内能；电风扇将电能转化为内能和机械能。
开关（控电）：控制电路的通断。
导线（输电）：输送电能，连接电路各元件。
专题练习：⑴下面关于电源的说法中正确的是（）A.电源是把化学能转化为电能的装置B.电源是把机械能转化为电能的装置C.电源是把光能转化为电能的装置D.电源是把其它形式能转化为电能的装置3、电路的三种状态：通路：接通的电路，电路中有电流，用电器工作。
断路：断开的电路，电路中无电流，用电器不工作。
短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
专题练习：⑵电路如图所示，闭合开关后电路将是发生______路；要使两灯串联，只要拆除_______。
4、电路图：用电路元件符号表示电路连接的图叫做电路图。
5、根据电路图连接电路的方法：分析电路图，在连接实物电路图时，首先要认识电路图，弄清各元件的连接关系（串联或并联）；分析各开关的控制情况及各电表所测的元件；理顺各元件的连接顺序若是串联电路可按电流方向，从电源正极开始依次连接电路中的各元件，最后回到负极。
若是并联电路，首先确定哪些元件在干路上，哪些元件在支路上。
6、连接电路时应注意：在连接电路的过程中，开关必须处于断开状态。

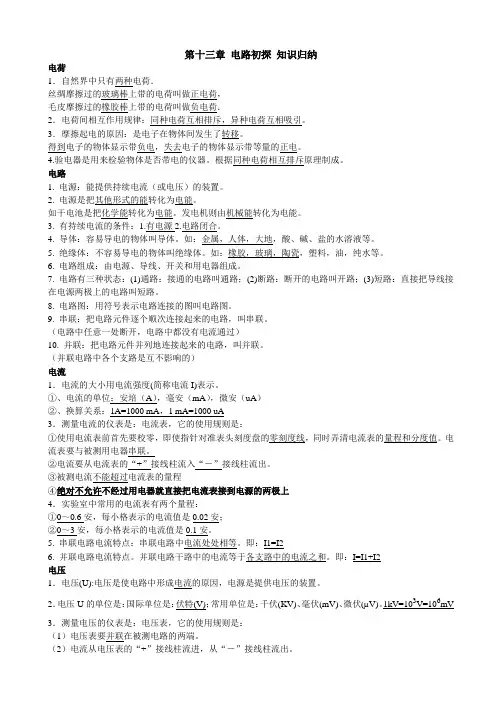

第十三章电路初探知识归纳电荷1．自然界中只有两种电荷．丝绸摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷．2．电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引。
3．摩擦起电的原因：是电子在物体间发生了转移。
得到电子的物体显示带负电，失去电子的物体显示带等量的正电。
4.验电器是用来检验物体是否带电的仪器。
根据同种电荷相互排斥原理制成。
电路1. 电源：能提供持续电流（或电压）的装置。
2. 电源是把其他形式的能转化为电能。
如干电池是把化学能转化为电能。
发电机则由机械能转化为电能。
3. 有持续电流的条件：1.有电源2.电路闭合。
4. 导体：容易导电的物体叫导体。
如：金属，人体，大地，酸、碱、盐的水溶液等。
5. 绝缘体：不容易导电的物体叫绝缘体。
如：橡胶，玻璃，陶瓷，塑料，油，纯水等。
6. 电路组成：由电源、导线、开关和用电器组成。
7. 电路有三种状态：(1)通路：接通的电路叫通路；(2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。
8. 电路图：用符号表示电路连接的图叫电路图。
9. 串联：把电路元件逐个顺次连接起来的电路，叫串联。
（电路中任意一处断开，电路中都没有电流通过）10. 并联：把电路元件并列地连接起来的电路，叫并联。
（并联电路中各个支路是互不影响的）电流1．电流的大小用电流强度(简称电流I)表示。
①、电流的单位：安培（A），毫安（mA），微安（uA）②、换算关系：1A=1000 mA，1 mA=1000 uA3．测量电流的仪表是：电流表，它的使用规则是：①使用电流表前首先要校零，即使指针对准表头刻度盘的零刻度线，同时弄清电流表的量程和分度值。
电流表要与被测用电器串联。
②电流要从电流表的“+”接线柱流入“－”接线柱流出。
③被测电流不能超过电流表的量程④绝对不允许不经过用电器就直接把电流表接到电源的两极上4．实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。

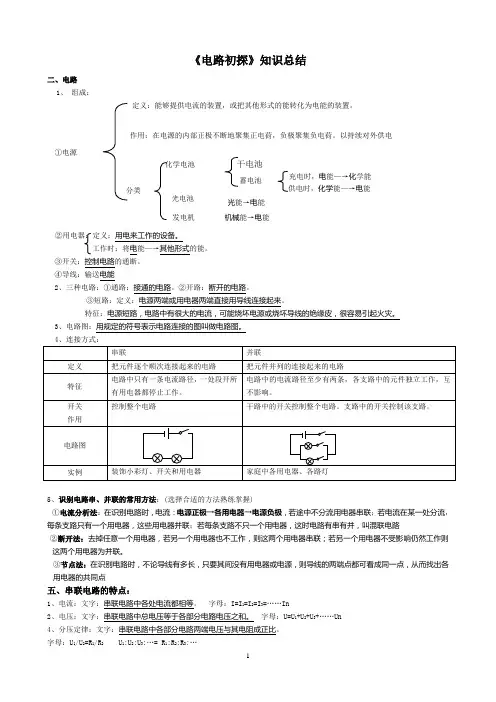

《电路初探》知识总结二、电路1、 组成：②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能2、三种电路：①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
4、连接方式：5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点 五、串联电路的特点：1、电流：文字：串联电路中各处电流都相等。
字母：I=I 1=I 2=I 3=……In2、电压：文字：串联电路中总电压等于各部分电路电压之和。
字母：U=U 1+U 2+U 3+……Un4、分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
字母：U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:…分类 ①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
作用：在电源的内部正极不断地聚集正电荷，负极聚集负电荷。
以持续对外供电 化学电池 干电池 蓄电池 充电时，电能—→化学能 化学能—→电能 光电池 发电机 机械能→电能光能→电能六、并联电路的特点：1、电流：文字：并联电路中总电流等于各支路中电流之和。
字母： I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。
苏科版九年级物理《第十三章电路初探》知识梳理知识梳理1．电路的组成电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．干电池、蓄电池供电时——化学能转化为电能光电池供电时——光能转化为电能发电机供电时——机械能转化为电能B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．电饭煲、电水壶工作时——电能转化为内能白炽灯工作时——电能转化为内能和光能电动机、电风扇工作时——电能转化为机械能和内能收音机工作时——电能转化为声能和内能电视机工作时——电能转化为光能、声能和内能C．导线的作用是输送电能(传输电流)．D．开关的作用是控制电流的通、断．2．电路图用电路元件符号表示电路元件实物连接的图，叫做电路图．3．电路的状态A．通路：处处相通的电路叫做通路．B．开路(断路)：在某处断开的电路叫做开路(断路)．C．短路（全短路、部分短路）：导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．4．电路的连接方式A．串联把用电器逐个顺次连接起来的电路，叫做串联电路．在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．B．并联把用电器并列地接在电路中某两点之间的连接方式叫做并联．该两点叫做电路的分支点，从电源两极到两个分支点之间的那部分电路叫做干路，两个分支点之间的各条电路叫做支路．在并联电路中，每条支路和干路都可构成电流的通路，干路中的开关控制所有的用电器，支路中的开关只控制该支路中的用电器．C．混联既有串联又有并联的电路，叫做混联电路．不论多么复杂的电路，都是由简单的串联电路和并联电路组成的．5．电流和电流表的使用A ．电流i ．物理意义电流是表示电流强弱的物理量．电流用字母I 表示．ii ．定义每秒通过导体任一横截面的电荷量，叫做电流．1ii ．定义式和决定式：tQ I = 说明：该公式适用于任何通电导体，应用时要注意式中的三个量必须对应着同一段时间内的同一段导体，若导体中有正、负自由电荷同时向相反方向作定向移动，则Q=Q 正+Q 负．iv ．单位在国际单位制中，电流的基本单位是安培，简称安，符号为A ．1 A=1 C ／s ．此外，还有毫安(mA)、微安(μA)．1 A=103 mA l mA=103 μAB ．电流表在实验室里，常用电流表来测量电流，电流表的电路元件符号是在使用时应先用大量程进行试触，如电流表示数在小量程范围内，再改用小量程，这样读数更为准确；在使用时必须把电流表串联在电路中，使电流从“+”接线柱流进，从“一”接线柱流出；绝不允许把电流表直接连接到电源的两极．C 串、并联电路中电流的特点i ．在串联电路中，电流处处相等．n I I I I ==== 21ii ．在并联电路中，干路中的电流等于各支路中的电流之和．n I I I I +++= 216．电压和电压表的使用A ．电压i ．作用电源的作用是维持正、负极间有一定的电压，电压是使导体中的自由电荷定向移动形成电流的原因．电压用字母U 表示．电路中要获得持续电流的充要条件是：①要有电源；②电路为通路．ii ．单位在国际单位制中，电压的基本单位是伏特，简称伏，符号为V ．此外，还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV)．1 MV=103 kV 1 kV=103 V 1 V=103 mV 1 mV=103μVB ．电压表在实验室里，常用电压表来测量电压，电压表的电路元件符号是在使用时应先用大量程进行试触，如电压表的示数在小量程范围内，再改用小量程，这样读数更为准确，在使用时必须把电压表并联在电路中，使电流从“+”接线柱流进，从“一"接线柱流出．C ．电流表与电压表之比较i ．相同点在无法估计待测量的情况下，都要先用大量程进行试触；在选定电表后使用时都要选择适当的量程，都是让电流从表的“+”接线柱流进，从表的“一”接线柱流出．Ii ．不同点在使用时，电流表应与待测电路串联，电压表应与待测电路并联；电流表不能直接接到电源两极上，电压表可以直接接到电源两极上．在简化电路时，由于电流表的内阻很小可将它看作短路，由于电压表的内阻很大可将它看作断路．D ．串联电池组的电压等于各个电池的电压之和．n U U U U +++= 21E 串、并联电路中电压的特点i ．串联电路两端的总电压等于各部分电路两端的电压之和．n U U U U +++= 21ii ．并联电路中各支路两端的电压相等．n U U U U ==== 21。
