宁波物理第十三章 电路初探(培优篇)(Word版 含解析)

九年级物理上册第十三章电路初探（培优篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

九年级上册第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

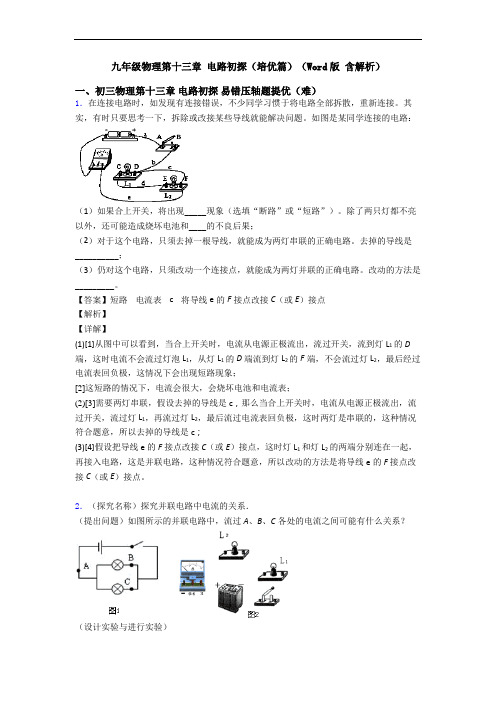

九年级物理第十三章电路初探（培优篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。

除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。

去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。

改动的方法是_________。

【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。

2．（探究名称）探究并联电路中电流的关系．（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？（设计实验与进行实验）（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）（______）（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；测量次数A处的电流I A B处的电流I B C处的电流I C10.220.120.1020.480.220.2630.550.300.25（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；（4）整理器材．（分析与论证）（1）在接、拆电路时，开关必须______；（2）上面设计的表格中存在的不足之处是：______；（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．【答案】断开缺少电流的单位并联电路中干路电流等于各支路电流之和【解析】【分析】【详解】L1、L2并联,S控制整个电路，S串联接在干路中，电流表测量L1的电流，电流表串联在L1支路中，从电源正极出发，把电流表、L1、开关串联接入电路，回到电源负极，然后把L2并联在L1与电流表串联电路两端，实物电路图如图所示．(1)在接、拆电路时，开关必须断开．(2)由实验数据记录表格可以知道，表格中各实验数据没有单位，这是错误的．(3)由表中实验数据可以知道,I A=I B+I C由此可以知道，并联电路中，干路电流等于各支路电流之和．因此，本题正确答案是：实物电路图如图所示；(1)断开；(2)实验数据没有单位；(3)并联电路中，干路电流等于各支路电流之和．【点睛】(1)为保证电路安全，在拆接电路时应断开开关．(2)各实验数据应有单位，分析实验数据记录表格，然后答题．(3)分析表中实验数据，然后得出实验结论．3．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：（1）起爆前定时开关S是闭合的，还是断开的？答：开关S应当处于__状态．（2）起爆前此电路是__A．串联电路 B．并联电路 C．由一个用电器构成的一个简单电路 D．以上皆有可能（3）为什么电路中要安装一个灯泡？答：起爆前起到__的作用，防止电路短路而烧坏电源．（4）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中__（填“a”或“b”）处剪断导线．拆除前起爆器上__ （填“有”或“没有”）电流通过．【答案】闭合 C 保护电路 a 没有【解析】(1)由电路图可知，起爆前定时开关S应处于闭合状态，起爆器被短路，没有电流通过． (2)由电路图可知，起爆前，即开关S闭合时，电流从电源正极开始经过灯泡、开关回到电源负极，起爆器被短路，因此是时电路为由一个用电器构成的一个简单电路，故选C；(3)当没有灯泡时，将形成电源短路，电源将被烧坏，故起爆前灯泡起保护电路的作用；(4)如果剪断线a，则电路处于断路状态，爆炸装置不工作．拆除前，起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作．点睛：本题较难，可据此进行分析解答：根据开关闭合时电流的流向分析电路的结构；导线将电源直接连接的电路叫电源短路，将会烧坏电源，是不允许的；当S断开时起爆器有电流通过从而引爆炸弹．4．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

物理九年级上册第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

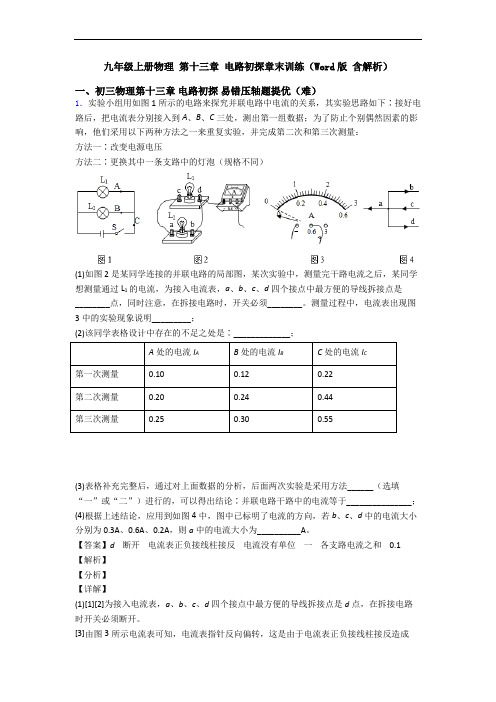

九年级上册物理第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

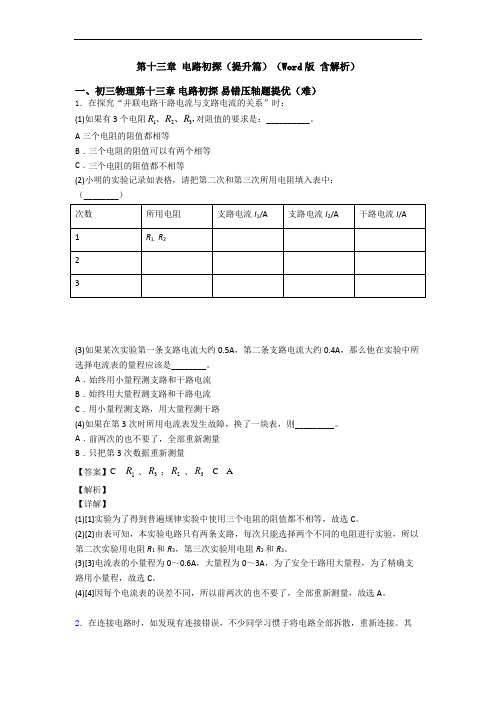

第十三章 电路初探（提升篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中： （________）(3)如果某次实验第一条支路电流大约0.5A ，第二条支路电流大约0.4A ，那么他在实验中所选择电流表的量程应该是________。

A ．始终用小量程测支路和干路电流 B ．始终用大量程测支路和干路电流 C ．用小量程测支路，用大量程测干路(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A ．前两次的也不要了，全部重新测量 B ．只把第3次数据重新测量【答案】C 1R 、3R ；2R 、3R C A 【解析】 【详解】(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C 。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R 1和R 3，第三次实验用电阻R 2和R 3。

(3)[3]电流表的小量程为0～0.6A ，大量程为0～3A ，为了安全干路用大量程，为了精确支路用小量程，故选C 。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A 。

2．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。

除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。

九年级物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

物理九年级上册 第十三章 电路初探章末训练（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

九年级物理上册第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

物理九年级上册第十三章电路初探章末练习卷（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。
