苏科版物理第十三章电路初探复习(知识梳理重点难点分析)

苏科版物理第十三章电路初探复习（知识梳理、重点难点分第十三单元电路初探一、知识点问答（要求：理解并记忆）1．一个完整的电路由哪几个部分组成？各部分有什么作用？答：①电源：提供的装置。

②用电器：利用进行工作的装置。

③导线：连接电源、用电器、开关，形成电流的。

④开关：控制电路的和。

2．什么叫电路图？会画下列常用电器元件（电池、交流电源、单刀开关、电灯、电铃、固定电阻、滑动变阻器、电流表、电压表、电动机）的表示符号。

3．电路有哪三种状态？造成电路断路的原因有哪些？答：断路原因：⑴开关未闭合；⑵导线断裂、或连接处接触不良；⑶用电器损坏（如灯泡灯丝烧断）等。

6．电流强度（简称“电流”）是表示什么的物理量？一般用什么符号表示？它的单位有哪些？单位间的换算关系如何？7．电流表的作用是什么？实验室使用的双量程电流表的两个量程和分度值分别是多少？如何正确使用电流表？一看（量程和分度值）、二调（指针归零）、三连（串联、+进-出）、四读（根据所选量程读数）8．串（并）联电路中电流各有什么特点？9．电压与电流有什么关系？电压用什么符号表示？单位有哪些？单位间的换算关系如何？10．电压表的作用是什么？实验室使用的双量程电压表的两个量程和分度值分别是多少？11．串（并）联电路中电压各有什么特点？二、本章知识体系（见右）三、重点、难点分析1．如何辨别串联和并联电路？⑴“电流路径法”①从电源的“+”极开始，弄清电流的路径；②若电流的路径自始至终只有一条，则该电路是电路；③若电流从电源流出后，分成几条支路，后又汇合流回电源“-”极（“总-分-总”），则该电路是电路。

⑵看电路中用电器“能否独立工作”做出判断可假设电路中某个用电器损坏了①若其它用电器仍能继续工作，不受影响，则该电路中用电器是并联的；②若其它用电器立即停止工作，则该电路中用电器是串联的。

③仅根据用电器能同时开始（或停止）工作，不能肯定用电器是串联。

如马路路灯，同时亮，同时熄灭，但它们是并联的，由装在干路上的总开关控制。

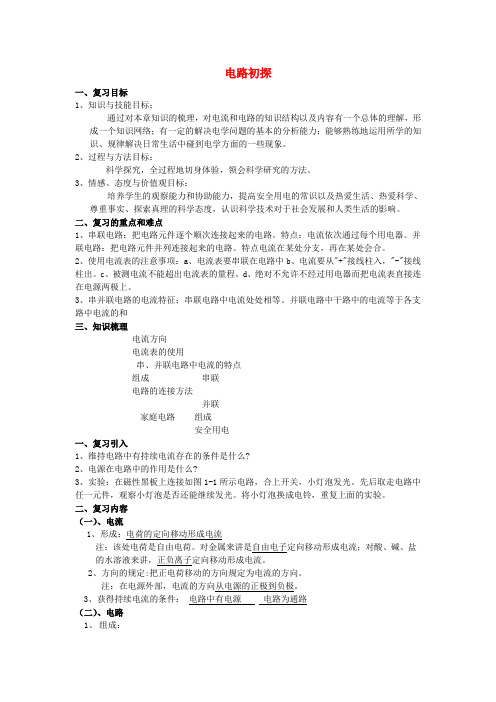

电路初探一、复习目标1、知识与技能目标：通过对本章知识的梳理，对电流和电路的知识结构以及内容有一个总体的理解，形成一个知识网络；有一定的解决电学问题的基本的分析能力；能够熟练地运用所学的知识、规律解决日常生活中碰到电学方面的一些现象。

2、过程与方法目标：科学探究，全过程地切身体验，领会科学研究的方法。

3、情感、态度与价值观目标：培养学生的观察能力和协助能力，提高安全用电的常识以及热爱生活、热爱科学、尊重事实、探索真理的科学态度，认识科学技术对于社会发展和人类生活的影响。

二、复习的重点和难点1、串联电路：把电路元件逐个顺次连接起来的电路。

特点：电流依次通过每个用电器。

并联电路：把电路元件并列连接起来的电路。

特点电流在某处分支，再在某处会合。

2、使用电流表的注意事项：a、电流表要串联在电路中b、电流要从"+"接线柱入，"-"接线柱出。

c、被测电流不能超出电流表的量程。

d、绝对不允许不经过用电器而把电流表直接连在电源两极上。

3、串并联电路的电流特征：串联电路中电流处处相等。

并联电路中干路中的电流等于各支路中电流的和三、知识梳理电流方向电流表的使用串、并联电路中电流的特点组成串联电路的连接方法并联家庭电路组成安全用电一、复习引入1、维持电路中有持续电流存在的条件是什么?2、电源在电路中的作用是什么?3、实验：在磁性黑板上连接如图1-1所示电路，合上开关，小灯泡发光。

先后取走电路中任一元件，观察小灯泡是否还能继续发光。

将小灯泡换成电铃，重复上面的实验。

二、复习内容（一）、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。

对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2、方向的规定:把正电荷移动的方向规定为电流的方向。

注：在电源外部，电流的方向从电源的正极到负极。

3、获得持续电流的条件：电路中有电源电路为通路（二）、电路1、组成：②用电器：定义：用电来工作的设备。

教学设计第13章电路初探【复习目标】1、尝试进行知识归纳，学习构建知识网络，从能量转化的角度认识电源和用电器的作用。

理解通路、开路及短路，知道电源短路的危害；理解用电器被短路的结果。

2、会识别串并联电路，会读、会画电路图；能说出生活生产中采用串联或并联电路的实例；能按要求设计串并联电路。

3、知道电流的形成及单位。

理解电流表的使用及利用串并联电路中电流的关系进行计算。

4、理解电压的作用；知道电压的单位。

知道干电池、铅蓄电池、家庭电路和人体安全的电压值。

会用电压表探究串并联电路中的电流关系，理解串并联电路中的电压关系。

并进行计算。

【复习重点和难点】1、会判断什么是短路。

会识别电路的连接方式。

2、理解电流表电压表的使用，并能判断出它们在电路中分别是测哪个用电器的电流与电压。

从而判断出电路中的故障。

3、会设计电路。

知识归纳归纳一：电路的组成归纳二：三种电路归纳三：串联与并联串联并联定义 把元件逐个顺次连接起来的电路 把元件并列的连接起来的电路特征电路中只有一条电流路径，各元件不能独立工作，相互影响。

电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

开关 作用 控制整个电路 干路中的开关控制整个电路。

支路中的开关控制该支路。

电路图电流特点 I =I 1＝I 2 I ＝I 1＋I 2 电压特点 U ＝U 1＋U 2U ＝U 1＝U 2归纳四：电流表与电压表电流表电压表异符号与被测对象的连接方式串联 并联 能否直接连接电源不能 能 量 程 0.6A 和3A 3V 和 15V 每大格 0.2A 和 1A 1V 和 5V 每小格 0.02A 和0.1A 0.1V 和 0.5V 内阻很小，几乎为零 相当于短路很大，相当于断路同使用前要调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；所测量的值不能超过自身量程。

知识梳理:一、初识家用电器和电路1．是提供持续电流的装置，从能量转化的角度看，它是把能转化为能的装置。

苏科版九年级物理《第十三章电路初探》知识梳理知识梳理1．电路的组成电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．干电池、蓄电池供电时——化学能转化为电能光电池供电时——光能转化为电能发电机供电时——机械能转化为电能B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．电饭煲、电水壶工作时——电能转化为内能白炽灯工作时——电能转化为内能和光能电动机、电风扇工作时——电能转化为机械能和内能收音机工作时——电能转化为声能和内能电视机工作时——电能转化为光能、声能和内能C．导线的作用是输送电能(传输电流)．D．开关的作用是控制电流的通、断．2．电路图用电路元件符号表示电路元件实物连接的图，叫做电路图．3．电路的状态A．通路：处处相通的电路叫做通路．B．开路(断路)：在某处断开的电路叫做开路(断路)．C．短路（全短路、部分短路）：导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．4．电路的连接方式A．串联把用电器逐个顺次连接起来的电路，叫做串联电路．在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．B．并联把用电器并列地接在电路中某两点之间的连接方式叫做并联．该两点叫做电路的分支点，从电源两极到两个分支点之间的那部分电路叫做干路，两个分支点之间的各条电路叫做支路．在并联电路中，每条支路和干路都可构成电流的通路，干路中的开关控制所有的用电器，支路中的开关只控制该支路中的用电器．C．混联既有串联又有并联的电路，叫做混联电路．不论多么复杂的电路，都是由简单的串联电路和并联电路组成的．5．电流和电流表的使用A ．电流i ．物理意义电流是表示电流强弱的物理量．电流用字母I 表示．ii ．定义每秒通过导体任一横截面的电荷量，叫做电流．1ii ．定义式和决定式：tQ I = 说明：该公式适用于任何通电导体，应用时要注意式中的三个量必须对应着同一段时间内的同一段导体，若导体中有正、负自由电荷同时向相反方向作定向移动，则Q=Q 正+Q 负．iv ．单位在国际单位制中，电流的基本单位是安培，简称安，符号为A ．1 A=1 C ／s ．此外，还有毫安(mA)、微安(μA)．1 A=103 mA l mA=103 μAB ．电流表在实验室里，常用电流表来测量电流，电流表的电路元件符号是在使用时应先用大量程进行试触，如电流表示数在小量程范围内，再改用小量程，这样读数更为准确；在使用时必须把电流表串联在电路中，使电流从“+”接线柱流进，从“一”接线柱流出；绝不允许把电流表直接连接到电源的两极．C 串、并联电路中电流的特点i ．在串联电路中，电流处处相等．n I I I I ==== 21ii ．在并联电路中，干路中的电流等于各支路中的电流之和．n I I I I +++= 216．电压和电压表的使用A ．电压i ．作用电源的作用是维持正、负极间有一定的电压，电压是使导体中的自由电荷定向移动形成电流的原因．电压用字母U 表示．电路中要获得持续电流的充要条件是：①要有电源；②电路为通路．ii ．单位在国际单位制中，电压的基本单位是伏特，简称伏，符号为V ．此外，还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV)．1 MV=103 kV 1 kV=103 V 1 V=103 mV 1 mV=103μVB ．电压表在实验室里，常用电压表来测量电压，电压表的电路元件符号是在使用时应先用大量程进行试触，如电压表的示数在小量程范围内，再改用小量程，这样读数更为准确，在使用时必须把电压表并联在电路中，使电流从“+”接线柱流进，从“一"接线柱流出．C ．电流表与电压表之比较i ．相同点在无法估计待测量的情况下，都要先用大量程进行试触；在选定电表后使用时都要选择适当的量程，都是让电流从表的“+”接线柱流进，从表的“一”接线柱流出．Ii ．不同点在使用时，电流表应与待测电路串联，电压表应与待测电路并联；电流表不能直接接到电源两极上，电压表可以直接接到电源两极上．在简化电路时，由于电流表的内阻很小可将它看作短路，由于电压表的内阻很大可将它看作断路．D ．串联电池组的电压等于各个电池的电压之和．n U U U U +++= 21E 串、并联电路中电压的特点i ．串联电路两端的总电压等于各部分电路两端的电压之和．n U U U U +++= 21ii ．并联电路中各支路两端的电压相等．n U U U U ==== 21。

教案：2015年秋九年级物理上册第13章《电路初探》复习一、教学内容本节课主要复习苏科版九年级物理上册第13章《电路初探》的内容，包括电路的概念、组成及特点，电流、电压的概念及其关系，欧姆定律，电阻的性质，串并联电路的特点及应用。

二、教学目标1. 能使学生掌握电路的基本概念、组成及特点，了解电流、电压的概念及其关系，熟练运用欧姆定律解决实际问题。

2. 能让学生理解电阻的性质，掌握串并联电路的特点及应用，提高学生的实际操作能力。

3. 培养学生的团队合作精神，提高学生的物理学科素养。

三、教学难点与重点1. 教学难点：电流、电压的概念及其关系，欧姆定律在实际问题中的应用，串并联电路的特点及应用。

2. 教学重点：电路的概念、组成及特点，电阻的性质，电流、电压的概念及其关系，欧姆定律，串并联电路的特点及应用。

四、教具与学具准备1. 教具：多媒体课件、电路图、实验器材（包括电源、导线、灯泡、电阻等）。

2. 学具：课本、练习册、笔记本、尺子、剪刀等。

五、教学过程1. 实践情景引入：展示一个生活中的电路图，让学生观察并描述其特点。

2. 知识讲解：（1）电路的概念、组成及特点：引导学生回顾电路的定义、组成及特点，强调电路中电流、电压的概念及其关系。

（2）电流、电压的概念及其关系：通过示例，解释电流、电压的概念，引导学生理解它们之间的关系。

（3）欧姆定律：讲解欧姆定律的内容，并通过实际例子让学生掌握其应用。

（4）电阻的性质：引导学生复习电阻的性质，了解其影响因素。

（5）串并联电路的特点及应用：讲解串并联电路的特点，引导学生掌握其在实际中的应用。

3. 例题讲解：分析并解决几个与本节课内容相关的例题，让学生巩固所学知识。

4. 随堂练习：布置一些与本节课内容相关的练习题，让学生即时巩固所学知识。

六、板书设计13章《电路初探》一、电路的概念、组成及特点二、电流、电压的概念及其关系三、欧姆定律四、电阻的性质五、串并联电路的特点及应用七、作业设计1. 绘制一个简单的电路图，并描述其特点。

教师辅导讲义（1 ）学员姓名：年级:初三课时数:2 辅导科目：物理学科教师：授课主题电路初探复习与巩固引导回顾<- I 1 -I电路初探知识点复习与巩固练习电路和电路图本章考点串联和并联电流表和电压表'串、并联电路中的电流、电压的规律一、电路和电路图1、电路定义：用导线把电源、用电器、开关等元件连接起来组成的电流路径叫做电路。

-------- —! S —! ------------------------------------------------------------------------------------------------- ---- --- S ------------------------------ -------------------------------------- ---------- -- --- - L2、电路的四个组成部分：电源（供电）：是能持续供电的装置。

从能量转化的观点来看，电源是把其他形式的能转化为电能的装置。

常见的电源有直流电源（如电池）和交流电源（如家庭用电的电源）。

用电器（用电）：将电能转化为其他形式的能的装置。

如：台灯将电能转化为内能和光能；收音机将电能转化为内能和声能；电饭锅将电能转化为内能；电风扇将电能转化为内能和机械能。

开关（控电）：控制电路的通断。

导线（输电）：输送电能，连接电路各元件。

专题练习：⑴下面关于电源的说法中正确的是（）A.电源是把化学能转化为电能的装置B.电源是把机械能转化为电能的装置C.电源是把光能转化为电能的装置D.电源是把其它形式能转化为电能的装置3、电路的三种状态：通路：接通的电路，电路中有电流，用电器工作。

断路：断开的电路，电路中无电流，用电器不工作。

（乙）的四个电路中，与实物图短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

初三物理第13章电路初探第1、2节江苏科技版【本讲教育信息】一. 教学内容：第13章电路初探1、初识家庭用电器和电路2、电路连接的基本方式二、教学重点、难点：1、了解电路的组成，知道用电器是将电能转化为其他形式能的装置2、知道电路连接的基本方式，会读、会画简单的电路图，能连接简单的串联电路和并联电路3、理解电路的几种状态：开路、通路、短路4、知道短路的危害三、主要知识点分析1、电路的组成A. 电源：包括电池（干电池、蓄电池）、交流电源、太阳能电池、银锌电池等。

学生用的主要是干电池、蓄电池、学生电源等，从电源能的角度来看是将其它形式的能转化为电能的装置。

B. 用电器：包括电灯、电动机（马达）家用的其它电器有空调、电熨斗等。

作用是利用电来工作。

C. 开关：各式开关作用是控制电路的通断。

D. 导线2、电路与电路图A. 用导线将电源、用电器、开关等连接起来便组成了电路。

B. 用电路元件的符号表示连接情况的图叫电路图。

3. 连接电路时应该注意：（1）在连接电路的过程中，必须处于断开状态；（2）在连接电路元件时，要将导线的两端接在电源、用电器、开关等的接线柱上，并沿顺时针方向旋紧，保证接触良好；（3）连接电池盒两极的导线绝不允许不经用电器直接连接电源两极。

4、电路的几种状态：A. 开路（断路）：电路中有一处或几处断开的情况，我们称之为开路。

如开关没有闭合，线头松动，电池没有接好等，造成的开路，这时电路中没有电流，用电器不工作。

B. 通路：电路接通后，用电器正常工作，电路中有电流，这种电路我们称之为通路。

C. 短路：电流没有经过用电器，直接流回到电源两极的电路称之为短路，发生短路时，电路中的电流比较大，容易烧坏电源、用电器或导线，分为两种：电源短路和局部短路。

（1）电源短路是指电路中的所有用电器都没有电流，但是导线中有电流，这种电路的危害性最大。

（2）局部短路是指，电路中的一部分原件中没有电流通过，另一部分元件有电流。
