固顶罐和浮顶罐的区别[仅限参考]

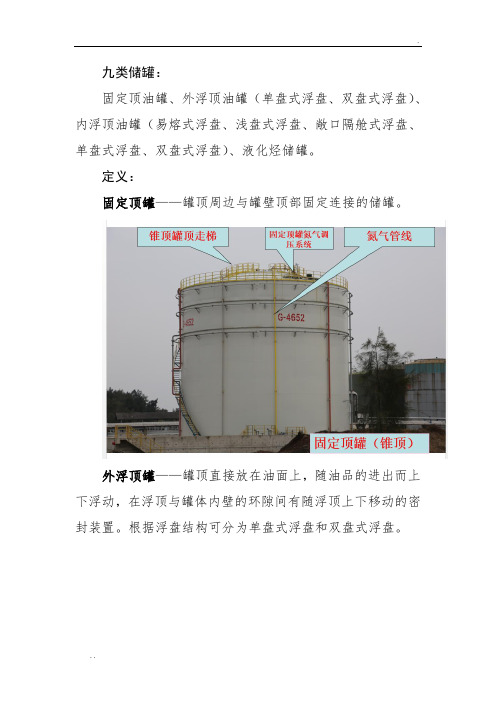

九类储罐：固定顶油罐、外浮顶油罐（单盘式浮盘、双盘式浮盘）、内浮顶油罐（易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘）、液化烃储罐。

定义：固定顶罐——罐顶周边与罐壁顶部固定连接的储罐。

外浮顶罐——罐顶直接放在油面上，随油品的进出而上下浮动，在浮顶与罐体内壁的环隙间有随浮顶上下移动的密封装置。

根据浮盘结构可分为单盘式浮盘和双盘式浮盘。

内浮顶罐——在固定顶储罐内装有浮盘的储罐，是拱顶与浮顶的结合，外部拱顶，内部浮顶，内部浮顶可减少油耗，外部拱顶可以避免雨水、尘土等异物进入罐。

根据浮盘的不同可分为易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘。

液化烃储罐——用于储存液化烃（在15℃时，蒸汽压力大于0.1 Mpa的烃类液体及其他类似的液体）的储罐。

根据存储方式不同可分为常温压力储存方式（全压力罐）、低温压力储存方式（半冷冻罐）、低温常压储存方式（全冷冻罐）。

区别：内/外浮区别——内浮顶外观看不见浮顶，外浮顶正好相反。

内浮顶是在固定罐的基础上罐内再加一个密封的平顶,平顶与罐内液体相接触；外浮顶是罐顶随液位高低而上下移动。

固定顶/内浮顶区别——内浮顶储罐罐壁上一般设有通风口，顶部有呼吸阀，而固定顶储罐没有通风口；固定顶储罐和易熔盘内浮顶储罐应设有氮气管线和自力式调节阀。

按照国家规范，大于10000立方的固定顶储罐应改为内浮顶储罐。

三类液化烃罐——全压力罐和半冷冻罐均为球形罐，其中半冷冻罐加有保温层并在罐附近配有冰机；全冷冻罐则为立式罐，要有配套BOG系统。

储存介质区别——拱顶罐储存小容积重质油，外浮顶罐储存大容量重质油，内浮顶油罐主要储存成品油及中介产品物料。

处置方法：（一）固定顶油罐1、利用固定泡沫系统向罐内压注泡沫液；2、有氮气管线的油罐可以向罐内注氮来灭火；3、没有氮气管线的油罐可以利用冷油循环的进料管线上压入氮气来灭火。

（二）外浮顶油罐1、在满罐时可以利用固定泡沫系统扑灭密封圈火灾，当固定泡沫系统损坏时可以组织登罐（详细程序见附件1外浮顶满液位登罐灭火操）；2、当罐内油品只有一半或更少时，要在火灾初期组织人员登罐，扑灭密封圈火灾（见附件1外浮顶油罐半液位登罐灭火操）；3、当罐体检修空罐时发生火灾，应当向罐内注油抬升液面，让全液面燃烧变为密封圈火灾，防止发生爆炸；4、当发生浮盘倾斜或者沉盘事故时，密封圈火灾发展为全液面燃烧时，应当利用冷油循环以及注入氮气降低罐内油品温度来控制火势，重点放在冷却保护邻近罐和管线。

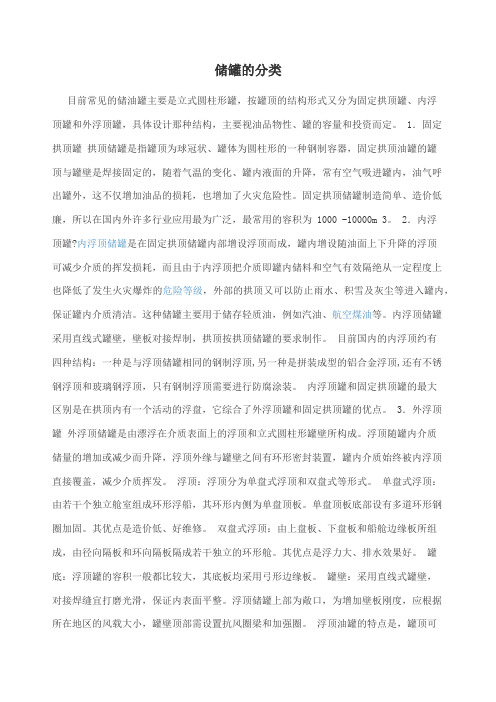

储罐的分类目前常见的储油罐主要是立式圆柱形罐，按罐顶的结构形式又分为固定拱顶罐、内浮顶罐和外浮顶罐，具体设计那种结构，主要视油品物性、罐的容量和投资而定。

1．固定拱顶罐拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器，固定拱顶油罐的罐顶与罐壁是焊接固定的，随着气温的变化、罐内液面的升降，常有空气吸进罐内，油气呼出罐外，这不仅增加油品的损耗，也增加了火灾危险性。

固定拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为 1000 -10000m 3。

2．内浮顶罐?内浮顶储罐是在固定拱顶储罐内部增设浮顶而成，罐内增设随油面上下升降的浮顶可减少介质的挥发损耗，而且由于内浮顶把介质即罐内储料和空气有效隔绝从一定程度上也降低了发生火灾爆炸的危险等级，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。

这种储罐主要用于储存轻质油，例如汽油、航空煤油等。

内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。

目前国内的内浮顶约有四种结构：一种是与浮顶储罐相同的钢制浮顶,另一种是拼装成型的铝合金浮顶,还有不锈钢浮顶和玻璃钢浮顶，只有钢制浮顶需要进行防腐涂装。

内浮顶罐和固定拱顶罐的最大区别是在拱顶内有一个活动的浮盘，它综合了外浮顶罐和固定拱顶罐的优点。

3．外浮顶罐外浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。

浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。

浮顶：浮顶分为单盘式浮顶和双盘式等形式。

单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。

单盘顶板底部设有多道环形钢圈加固。

其优点是造价低、好维修。

双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。

其优点是浮力大、排水效果好。

罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。

九类储罐：固定顶油罐、外浮顶油罐（单盘式浮盘、双盘式浮盘）、内浮顶油罐（易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘）、液化烃储罐。

定义：固定顶罐——罐顶周边与罐壁顶部固定连接的储罐。

外浮顶罐——罐顶直接放在油面上，随油品的进出而上下浮动，在浮顶与罐体内壁的环隙间有随浮顶上下移动的密封装置。

根据浮盘结构可分为单盘式浮盘和双盘式浮盘。

内浮顶罐——在固定顶储罐内装有浮盘的储罐，是拱顶与浮顶的结合，外部拱顶，内部浮顶，内部浮顶可减少油耗，外部拱顶可以避免雨水、尘土等异物进入罐。

根据浮盘的不同可分为易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘。

液化烃储罐——用于储存液化烃（在15℃时，蒸汽压力大于0.1 Mpa的烃类液体及其他类似的液体）的储罐。

根据存储方式不同可分为常温压力储存方式（全压力罐）、低温压力储存方式（半冷冻罐）、低温常压储存方式（全冷冻罐）。

区别：内/外浮区别——内浮顶外观看不见浮顶，外浮顶正好相反。

内浮顶是在固定罐的基础上罐内再加一个密封的平顶,平顶与罐内液体相接触；外浮顶是罐顶随液位高低而上下移动。

固定顶/内浮顶区别——内浮顶储罐罐壁上一般设有通风口，顶部有呼吸阀，而固定顶储罐没有通风口；固定顶储罐和易熔盘内浮顶储罐应设有氮气管线和自力式调节阀。

按照国家规范，大于10000立方的固定顶储罐应改为内浮顶储罐。

三类液化烃罐——全压力罐和半冷冻罐均为球形罐，其中半冷冻罐加有保温层并在罐附近配有冰机；全冷冻罐则为立式罐，要有配套BOG系统。

储存介质区别——拱顶罐储存小容积重质油，外浮顶罐储存大容量重质油，内浮顶油罐主要储存成品油及中介产品物料。

处置方法：（一）固定顶油罐1、利用固定泡沫系统向罐内压注泡沫液；2、有氮气管线的油罐可以向罐内注氮来灭火；3、没有氮气管线的油罐可以利用冷油循环的进料管线上压入氮气来灭火。

（二）外浮顶油罐1、在满罐时可以利用固定泡沫系统扑灭密封圈火灾，当固定泡沫系统损坏时可以组织登罐（详细程序见附件1外浮顶满液位登罐灭火操）；2、当罐内油品只有一半或更少时，要在火灾初期组织人员登罐，扑灭密封圈火灾（见附件1外浮顶油罐半液位登罐灭火操）；3、当罐体检修空罐时发生火灾，应当向罐内注油抬升液面，让全液面燃烧变为密封圈火灾，防止发生爆炸；4、当发生浮盘倾斜或者沉盘事故时，密封圈火灾发展为全液面燃烧时，应当利用冷油循环以及注入氮气降低罐内油品温度来控制火势，重点放在冷却保护邻近罐和管线。

储罐的分类Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】储罐的分类目前常见的储油罐主要是立式圆柱形罐，按罐顶的结构形式又分为固定拱顶罐、内浮顶罐和外浮顶罐，具体设计那种结构，主要视油品物性、罐的容量和投资而定。

1．固定拱顶罐拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器，固定拱顶油罐的罐顶与罐壁是焊接固定的，随着气温的变化、罐内液面的升降，常有空气吸进罐内，油气呼出罐外，这不仅增加油品的损耗，也增加了火灾危险性。

固定拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为 1000 -10000m 3。

2．内浮顶罐是在固定拱顶储罐内部增设浮顶而成，罐内增设随油面上下升降的浮顶可减少介质的挥发损耗，而且由于内浮顶把介质即罐内储料和空气有效隔绝从一定程度上也降低了发生火灾爆炸的，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。

这种储罐主要用于储存轻质油，例如汽油、等。

内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。

目前国内的内浮顶约有四种结构：一种是与浮顶储罐相同的钢制浮顶,另一种是拼装成型的铝合金浮顶,还有不锈钢浮顶和玻璃钢浮顶，只有钢制浮顶需要进行防腐涂装。

内浮顶罐和固定拱顶罐的最大区别是在拱顶内有一个活动的浮盘，它综合了外浮顶罐和固定拱顶罐的优点。

3．外浮顶罐外浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。

浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。

浮顶：浮顶分为单盘式浮顶和双盘式等形式。

单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。

单盘顶板底部设有多道环形钢圈加固。

其优点是造价低、好维修。

双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。

固定顶储罐、内浮顶储罐、外浮顶储罐的区别 1、固定顶储罐：顾名思义就是顶盖是固定的储罐，且储罐内没有浮盘。

由于可燃液体通过
蒸发，散发出的液体蒸汽在储罐的内部上⽅形成0区，容易发⽣爆炸。

⼀旦发⽣爆炸，会将顶盖
掀翻和将储罐周围的墙体炸裂，相对于内浮顶储罐、外浮顶储罐危险性更⼤。

因此为了防⽌横
式泡沫产⽣器在爆炸时，被破坏，在固定顶储罐较多安装⽴式泡沫产⽣器。

原油⼀般采⽤固定
顶储罐。

固定顶储罐形状如下图：
2、内浮顶储罐：顾名思义就是浮顶在储罐内部的罐体。

不严谨地讲，就是在固定顶储罐内
增加个浮盘。

这样就减少了可燃液体的蒸发⾯，降低了爆炸危险性。

挥发性液体⼀般是内浮
顶。

内浮顶储罐形状如下图：
3、外浮顶储罐：是没有固定顶储罐的储罐，浮盘直接与⼤⽓相连，可燃液体蒸发的⽓体容易飘散在⼤⽓中。

相对于固定顶储罐和内浮顶储罐，危险性较低。

由于没有固定顶储罐，容易受到⽓候的影响。

例如⾬⽔容易流⼊罐体内，所以要设置挡⾬板，并且泡沫堰板要设置排⽔孔，汇集⾬⽔从浮盘中⼼位置排⽔。

⽇光照射，内部构件⽼化。

外浮顶储罐形状如下图:
注：浮盘的作⽤是限制可燃液体蒸发，减少爆炸危险；安装堰板、泡沫产⽣器等结构物。

九类储罐：固定顶油罐、外浮顶油罐（单盘式浮盘、双盘式浮盘）、内浮顶油罐（易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘）、液化烃储罐。

定义：固定顶罐——罐顶周边与罐壁顶部固定连接的储罐。

外浮顶罐——罐顶直接放在油面上，随油品的进出而上下浮动，在浮顶与罐体内壁的环隙间有随浮顶上下移动的密封装置。

根据浮盘结构可分为单盘式浮盘和双盘式浮盘。

内浮顶罐——在固定顶储罐内装有浮盘的储罐，是拱顶与浮顶的结合，外部拱顶，内部浮顶，内部浮顶可减少油耗，外部拱顶可以避免雨水、尘土等异物进入罐。

根据浮盘的不同可分为易熔式浮盘、浅盘式浮盘、敞口隔舱式浮盘、单盘式浮盘、双盘式浮盘。

液化烃储罐——用于储存液化烃（在15℃时，蒸汽压力大于0.1 Mpa的烃类液体及其他类似的液体）的储罐。

根据存储方式不同可分为常温压力储存方式（全压力罐）、低温压力储存方式（半冷冻罐）、低温常压储存方式（全冷冻罐）。

区别：内/外浮区别——内浮顶外观看不见浮顶，外浮顶正好相反。

内浮顶是在固定罐的基础上罐内再加一个密封的平顶,平顶与罐内液体相接触；外浮顶是罐顶随液位高低而上下移动。

固定顶/内浮顶区别——内浮顶储罐罐壁上一般设有通风口，顶部有呼吸阀，而固定顶储罐没有通风口；固定顶储罐和易熔盘内浮顶储罐应设有氮气管线和自力式调节阀。

按照国家规范，大于10000立方的固定顶储罐应改为内浮顶储罐。

三类液化烃罐——全压力罐和半冷冻罐均为球形罐，其中半冷冻罐加有保温层并在罐附近配有冰机；全冷冻罐则为立式罐，要有配套BOG系统。

储存介质区别——拱顶罐储存小容积重质油，外浮顶罐储存大容量重质油，内浮顶油罐主要储存成品油及中介产品物料。

处置方法：（一）固定顶油罐1、利用固定泡沫系统向罐内压注泡沫液；2、有氮气管线的油罐可以向罐内注氮来灭火；3、没有氮气管线的油罐可以利用冷油循环的进料管线上压入氮气来灭火。

（二）外浮顶油罐1、在满罐时可以利用固定泡沫系统扑灭密封圈火灾，当固定泡沫系统损坏时可以组织登罐（详细程序见附件1外浮顶满液位登罐灭火操）；2、当罐内油品只有一半或更少时，要在火灾初期组织人员登罐，扑灭密封圈火灾（见附件1外浮顶油罐半液位登罐灭火操）；3、当罐体检修空罐时发生火灾，应当向罐内注油抬升液面，让全液面燃烧变为密封圈火灾，防止发生爆炸；4、当发生浮盘倾斜或者沉盘事故时，密封圈火灾发展为全液面燃烧时，应当利用冷油循环以及注入氮气降低罐内油品温度来控制火势，重点放在冷却保护邻近罐和管线。

一、外浮顶油罐概念：外浮顶储罐通称外浮顶油罐，就是储罐没有设计拱顶、为外敞口型罐，内设上下垂直浮动的外浮顶，通常用于大型20RR0立方米以上存储如原油、汽油、煤油等有挥发性的石油产品的敞口的钢制储罐内，外浮顶随着储液水平上升或下降，外浮顶油罐有一个浮盘覆盖在油品的表面，并随油品液位升降，由于浮盘和油面之间几乎没有气体空间，因此可以大大降低所储存油品的蒸发损耗。

二、外浮顶油罐特点：浮顶是浮顶式储罐关键的核心部件，分为“外浮顶”和“内浮顶”两种类型，内浮顶则是在浮顶之上还有一个固定的顶盖，可以使浮顶本身避免遭受风吹雨淋，确保浮顶下所储油料的品质。

浮顶由于是“漂浮”在所处液体液面上的顶盖，因此密封性能至关重要，浮盘主要采用弹性填料，同时在周边用压条与罐壁压紧，并用螺栓与浮盘固定。

浮盘跟随液面升降，降低到一定位置1.8m左右之后，则有支柱撑住浮盘使其保持位置。

所以相比较，外浮顶油罐有如下优点：1、相对于无浮顶的固定顶储罐来说没有蒸发的空间，原则上，这就消除了所谓的“大呼吸损失”。

蒸发不仅造成了产品数量上的损失，也影响了产品的质量，同时又污染了环境。

空间易燃介质与空气混合比达到一定的极限容易产生爆炸。

所以敞口的圆柱形钢制储罐加外浮顶是必要的措施。

2、储罐壳体与外浮顶浮盘之间存在100毫米到500毫米的间隙间隙以保证运行过程中不会卡盘。

使用边缘密封系统以减少边缘蒸发。

3、外浮顶的结构形式类似与内浮顶，有钢制浅盘式、浮舱式，单层或双层甲板形式，甚至有使用铝合金三明治结构的外浮顶。

浮顶的支持腿通常是活动可伸缩的悬在液体内。

4、外浮顶目前我国最适合大型原油储罐从2万、3万、5万立方米到10万立方米等。

三、内浮顶罐与外浮顶储罐的区别：二者储存液体的收发过程是相同的，具体外浮顶储罐与固定顶内浮顶储罐的差异特点如下：1、二者都可以大量减少蒸发损耗；2、浮动罐液面上有浮动顶覆盖，储罐的储液与空气隔离、减少空气污染和着火爆炸危险，易于保证储液质量，特别适用于储存高级汽油和喷气燃料以及有毒易污染的液体化学品；3、固定顶储罐包括内浮顶罐，能有效地防止风沙、雨雪或灰尘污染储液，在各种天气条件下保证储液的质量，有“全天候储罐之称”4、在密封效果相同情况下，内浮顶储罐与外浮顶储罐相比，能进一步降低蒸发损耗，这是固定顶的遮挡及固定顶与内浮盘之间的气相层比外浮顶罐的双盘式浮顶具有更显著的隔热效果。

储罐的分类目前常见的储油罐主要是立式圆柱形罐，按罐顶的结构形式又分为固定拱顶罐、内浮顶罐和外浮顶罐，具体设计那种结构，主要视油品物性、罐的容量和投资而定。

1．固定拱顶罐拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器，固定拱顶油罐的罐顶与罐壁是焊接固定的，随着气温的变化、罐内液面的升降，常有空气吸进罐内，油气呼出罐外，这不仅增加油品的损耗，也增加了火灾危险性。

固定拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为 1000 -10000m 3。

2．内浮顶罐内浮顶储罐是在固定拱顶储罐内部增设浮顶而成，罐内增设随油面上下升降的浮顶可减少介质的挥发损耗，而且由于内浮顶把介质即罐内储料和空气有效隔绝从一定程度上也降低了发生火灾爆炸的危险等级，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。

这种储罐主要用于储存轻质油，例如汽油、航空煤油等。

内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。

目前国内的内浮顶约有四种结构：一种是与浮顶储罐相同的钢制浮顶,另一种是拼装成型的铝合金浮顶,还有不锈钢浮顶和玻璃钢浮顶，只有钢制浮顶需要进行防腐涂装。

内浮顶罐和固定拱顶罐的最大区别是在拱顶内有一个活动的浮盘，它综合了外浮顶罐和固定拱顶罐的优点。

3．外浮顶罐外浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。

浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。

浮顶：浮顶分为单盘式浮顶和双盘式等形式。

单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。

单盘顶板底部设有多道环形钢圈加固。

其优点是造价低、好维修。

双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。

其优点是浮力大、排水效果好。

罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。
