chemdraw化学结构作图教程

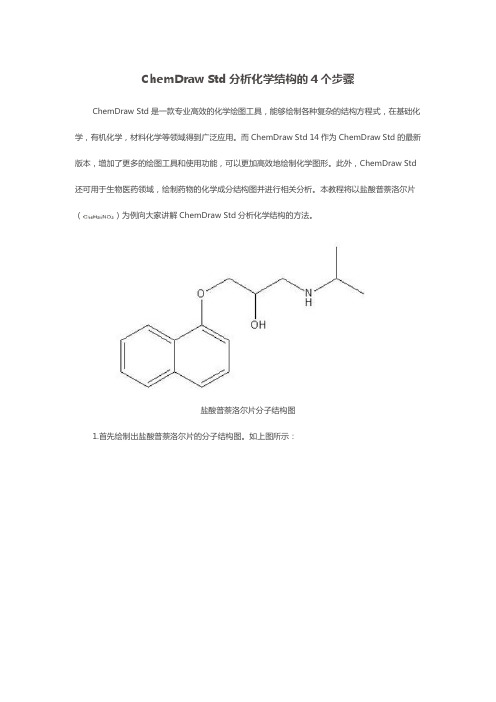

ChemDraw Std分析化学结构的4个步骤ChemDraw Std是一款专业高效的化学绘图工具，能够绘制各种复杂的结构方程式，在基础化学，有机化学，材料化学等领域得到广泛应用。

而ChemDraw Std 14作为ChemDraw Std的最新版本，增加了更多的绘图工具和使用功能，可以更加高效地绘制化学图形。

此外，ChemDraw Std 还可用于生物医药领域，绘制药物的化学成分结构图并进行相关分析。

本教程将以盐酸普萘洛尔片（）为例向大家讲解ChemDraw Std分析化学结构的方法。

盐酸普萘洛尔片分子结构图
1.首先绘制出盐酸普萘洛尔片的分子结构图。

如上图所示：
显示分析结果窗口
2.选择“View（视图）”中的“Show Analysis Window（显示分析结果窗口）”，如上图所示：
分析结果窗口
3.进行上述操作后，分析结果窗口将出现在页面上（如上图），在需要显示的分析结果前面的空格里单击打上“√”，最后单击“Paste（结果粘贴）”即可，化学结构的性质便可显示出来，如下图：
分析结果
通过上述教程，大家可以掌握ChemDraw Std 14对化学结构的分析方法，这是一个完整的分子流程。

教你绘制ChemDraw化学结构式中的分隔点ChemDraw是最实用的化学结构绘图软件，在绘制化学结构时，离不开给化学结构标记原子名称，有时还需要插入分隔点，本教程以下图给出的化学结构为例，讲解ChemDraw最新版本ChemDraw 15中如何输入化学分隔点。

化学结构示例
具体操作步骤如下：
1.启动ChemDraw Std14.0，打开用户界面；
2.在工具栏选择环已烷，输入在编辑区域（如下图所示）；
在编辑区域画出环已烷3.选择文本工具，标记原子名称（如下图所示）；
在环已烷结构上标记原子名称
4.选择文本工具，在结构的右面单击显示文本框，选择“View”菜单下的“Show Character Map Windows”命令（如下图所示）；
在View菜单下选择“Show Character Map Windows”命令
5.弹出如下图所示的Character Map对话框，选择该符号，或者输入Alt+0183（小键盘）；
在Character Map下选择分隔点符号
6.该符号就会出现在文本框中，设置该符号为粗体（同样适用word），然后在该符号后面输入2HCI。

chemdraw使用教程ChemDraw 使用教程ChemDraw 是一个在化学科研中广泛使用的软件工具，用于绘制化学结构图、反应方程、药物分子等化学图像。

本教程将为您介绍ChemDraw 的基本功能和常用操作，帮助您快速上手使用该软件。

一、ChemDraw 的安装和启动1. 在官方网站上下载 ChemDraw 的安装包，根据操作系统选择合适的版本。

2. 双击安装包进行安装，并根据提示完成安装过程。

3. 安装完成后，可以在计算机中找到 ChemDraw 快捷方式并打开该软件。

二、ChemDraw 的界面和基本操作1. 界面介绍：- 菜单栏：包含各种功能选项和操作命令。

- 工具栏：提供常用的绘图工具按钮。

- 图像区域：用于绘制和编辑化学结构图的主要区域。

- 信息栏：显示有关所选化合物的详细信息。

- 侧边栏：提供额外的选项和快捷方式。

2. 绘图操作：- 选择绘图工具：在工具栏中选择绘图工具，如箭头、线段、原子等。

- 绘制化学结构：在图像区域中使用鼠标进行绘图，单击并拖动以确定对象的大小和位置。

- 修改对象属性：选中对象后，使用信息栏中的工具调整颜色、线型、字体、填充等属性。

- 添加标签和文本：使用文本工具添加标签和文本框，然后进行编辑和调整。

3. 快捷方式和操作提示：- Ctrl + Z：撤销上一步操作。

- Ctrl + C：复制选定的对象。

- Ctrl + V：粘贴已复制的对象。

- Ctrl + X：剪切选定的对象。

- Shift + 左键拖动：等比例缩放对象。

- Ctrl + Shift + 左键单击：选定多个对象。

- 长按工具按钮：显示更多相关的操作选项。

三、高级功能和技巧1. 化学模板库：- ChemDraw 提供了大量的化学模板，可帮助您快速绘制特定类型的化学结构。

- 在侧边栏上选择“模板浏览器”选项，并从中选择所需的化学模板。

- 单击所选模板，然后将其拖动到图像区域中开始编辑。

2. 化学方程式的编写：- 在菜单栏中选择“文档”>“化学方程式”，打开化学方程式编辑器。

chemdraw教程ChemDraw是一款用于化学结构绘制和编辑的软件工具。

它提供了丰富的化学图形库和各种绘图功能，方便用户创建和修改各种有机、无机和生物分子结构。

一、绘制化学结构：1. 点击ChemDraw软件图标打开程序。

进入绘图界面后，点击工具栏上的相应工具，如“单键”、“双键”、“三键”、“氢键”等，来绘制分子中的键。

2. 绘制分子时，可以使用鼠标左键单击来绘制键，使用右键单击来删除键。

3. 如果需要添加原子或团簇，可以从左侧的化学元素库中选择相应的元素或团簇，然后点击绘图区域来添加。

4. 对于复杂的分子结构，可以通过复制、粘贴或拖拽实现。

选中要复制的结构，然后右键点击并选择“复制”选项。

接着在目标位置上右键点击并选择“粘贴”选项，即可将结构粘贴到新位置。

二、编辑化学结构：1. 在ChemDraw中，对已绘制的结构进行编辑是相当简单的。

选中要编辑的结构，然后双击即可开始编辑。

编辑包括修改键类型、添加原子、删除键等操作。

2. 可以使用工具栏上的“文本”工具来添加化学式或标签，以便更好地说明结构。

3. 如果要调整结构的大小或位置，可以使用鼠标拖动或键盘上的方向键进行微调。

同时，还可以使用工具栏上的“旋转”工具对结构进行旋转。

三、保存和导出化学结构：1. 在完成绘制和编辑后，可以选择“文件”菜单中的“保存”选项保存文件。

此时可以选择保存的文件格式，如.CDX （ChemDraw格式）、CDXML（ChemDraw XML格式）等。

2. 如果需要将结构导出为图片文件，可以选择“文件”菜单中的“导出”选项。

在弹出的对话框中，选择保存位置和文件格式（如PNG、JPEG等），然后点击“保存”按钮即可。

四、其他功能和快捷键：1. ChemDraw还提供了一些其他功能，如反应式绘制、批量结构转换、结构搜索等。

用户可以根据需要进行探索和学习。

2. 快捷键在使用ChemDraw时也是非常有用的。

例如，Ctrl+C 和Ctrl+V可以分别实现复制和粘贴操作；Ctrl+Z可以撤销上一步操作。

教你绘制ChemDraw化学结构式中的分隔点ChemDraw是最实用的化学结构绘图软件，在绘制化学结构时，离不开给化学结构标记原子名称，有时还需要插入分隔点，本教程以下图给出的化学结构为例，讲解ChemDraw最新版本ChemDraw 15中如何输入化学分隔点。

化学结构示例
具体操作步骤如下：
1.启动ChemDraw Std14.0，打开用户界面；
2.在工具栏选择环已烷，输入在编辑区域（如下图所示）；
在编辑区域画出环已烷3.选择文本工具，标记原子名称（如下图所示）；
在环已烷结构上标记原子名称
4.选择文本工具，在结构的右面单击显示文本框，选择“View”菜单下的“Show Character Map Windows”命令（如下图所示）；
在View菜单下选择“Show Character Map Windows”命令
5.弹出如下图所示的Character Map对话框，选择该符号，或者输入Alt+0183（小键盘）；
在Character Map下选择分隔点符号
6.该符号就会出现在文本框中，设置该符号为粗体（同样适用word），然后在该符号后面输入2HCI。

教程：使用ChemDraw 15绘制立体分子结构ChemDraw是当前最常用的的化学结构绘图软件，软件功能包括化学作图、分子模型生成、化学数据库信息管理等，现在已经更新至最新版本——ChemDraw 15，可以说是化学家和生物学家所需要最终极的化学结构绘图工具。

本教程主要介绍使用ChemDraw 15绘制立体分子结构的具体方法。

具体操作步骤如下：

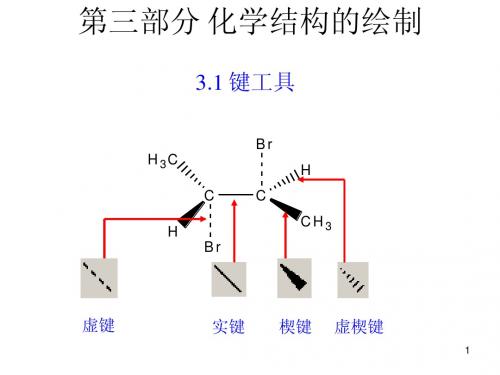

1.用楔形表示法来反映原子或基团的相对空间位置（如下图所示）。

用楔键来反映原子或基团的相对空间位置
2.选择键后，点击右键，选择Object Settings命令（如下图所示）。

选中结构右键选择Object Settings命令
3.点击Object Settings弹出如下图所示对话框，修改键的长短和粗细、以及切割楔键的间隙。

在Object Settings 对话框中修改相应值
例如下图所示：
加粗加大间隙效果示例
4.楔键的取向通过再次点击楔键按钮进行改变（如下图所示）。

通过再次点击楔键按钮改变楔键的取向
5.也可利用3D旋转来实现以实际观察角度来构建的直观立体结构（如下图所示）。

利用3D旋转来构建的直观立体结构。
