ChemDraw教程(很全)

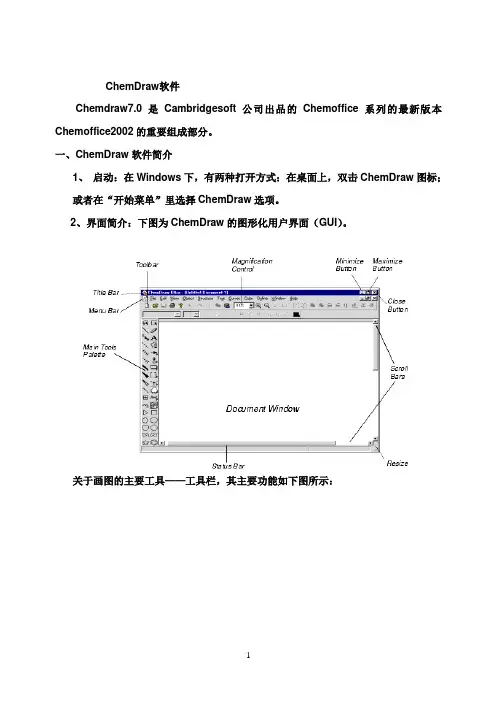

ChemDraw软件Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。

一、ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；或者在“开始菜单”里选择ChemDraw选项。

2、界面简介：下图为ChemDraw的图形化用户界面（GUI）。

关于画图的主要工具——工具栏，其主要功能如下图所示：ChemDraw为绘制化学结构，提供了以下工具。

化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra中还新增了从化学名称到结构的功能。

⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击或者拖拉来绘制化学键。

默认的键长和键角用Object菜单中Fixed Lengths和Fixed Angles选项固定。

⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：如果选择环工具之后，在一个原子上单击，则会在该原子上添加一个环，如果在一条键上单击，则会在键上添加环，具体的演示如下：如果想要绘制共轭环结构，可以按下CTRL键的同时，在文档中单击放置环。

这样，会在环中出现一个圆圈。

当然，这种情况下，环已烷的椅式结构除外。

⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。

也可以在文档空白区域或者一个原子上单击，在出现的对话框输入想要链长的原子数。

⑷、键的编辑：改变键的类型：选择键工具，指向已经存在的键，单击，则会出现新的类型的键。

改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击适当的位置，则方向被自动调整。

⑸、移动原子：选择键的工具，指向一个原子，然后按下Shift键的同时，拖动这个原子，就可以改变键的方向。

⑹、自动绘制结构从化合物的名字：从ChemDraw Ultra 的Structure菜单中选择Convert Name to Structure命令，在出现的对话框中输入2-bromobenzoic acid，点击OK后，就可以在文档中看见结构了。

ChemDraw软件Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要构成部分。

一、 ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；也许在“开始菜单”里选择ChemDraw选项。

2 、界面简介：以下图为 ChemDraw的图形化用户界面（GUI ）。

关于画图的主要工具——工具栏，其主要功能以以下图所示：ChemDraw为绘制化学结构，供给了以下工具。

化学键工具 , 环工具 , 脂肪链工具 , 自动错误更正, 在 ChemDraw Ultra中还新增了从化学名称到结构的功能。

⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击也许拖沓来绘制化学键。

默认的键长和键角用Object菜单中Fixed Lengths和Fixed Angles选项固定。

⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：假如选择环工具以后，在一个原子上单击，则会在该原子上增加一个环，假如在一条键上单击，则会在键上增加环，详尽的演示以下：假如想要绘制共轭环结构，可以按下 CTRL 键的同时，在文档中单击搁置环。

这样，会在环中出现一个圆圈。

自然，这类状况下，环已烷的椅式结构除外。

⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。

也可以在文档空白地域也许一个原子上单击，在出现的对话框输入想要链长的原子数。

⑷、键的编写：改变键的种类：选择键工具，指向已经存在的键，单击，则会出现新的种类的键。

改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击合适的地点，则方向被自动调整。

⑸、挪动原子：选择键的工具，指向一个原子，而后按下Shift键的同时，拖动这个原子，就可以改变键的方向。

⑹、自动绘制结构从化合物的名字：从 ChemDraw Ultra的Structure菜单中选择Convert Name to Structure命令，在出现的对话框中输入2-bromobenzoic acid，点击OK后，就可以在文档中看见结构了。

ChemDraw 教程－１Written by Anan Wu Xiamen UniversityChapter 1 Introduction1.1 启动ChemDraw在开始(Start)菜单中点击所有程序(P), 选择弹出菜单中ChemOffice2004中的ChemDraw Ultra 8.0即可启动程序1.2 ChemDraw 界面结构ChemDraw 软件的最大特点就是界面结构简单，包括文件窗口（菜单栏，工具栏，滚动栏，编辑区，状态/信息栏）和图形工具板两大结构，如图1-1所示。

图1-1 ChemDraw 软件的界面结构1.3 文件窗口ChemDraw 文件窗口的中心部分含有将用以绘制图形结构的编辑区域。

ChemDraw 文件窗口的基本组成部分如下：编辑区文件窗口图形工具板滚动栏工具栏菜单栏●标题栏：含有应用文件或操作文件的窗口标题。

●编辑区域：在ChemDraw文件窗口的中心部分，供绘制图形结构的工作区。

●菜单栏：含有为操作ChemDraw应用文件和其内容的命令设置。

●工具栏：含有常用的命令图标，当单击这些图标，其效果与选择菜单中相应的命令一样。

●最大／最小化，还原／关闭按钮：可使文件窗口最大／最小化。

●滚动栏：含有滚动框●状态／信息栏：含有表述绘制图形的简捷的信息。

1.4图形工具图标板图形工具图标板含有所有能够在文件窗口绘制结构图形的工具，选择这些工具后，光标将随之改变成相应的工具形状。

工具板间图1-2。

选择工具时，一次只能选择一个。

在图标右下角有效黑三角的工具图标中，含有进一步的子工具。

用鼠标按下含三角的图标时，子工具将显示出来。

图1-2 图形工具图标板选择工具：包括１）蓬罩工具，用于选择方框区域内的目标２）套索工具，由于选择目标。

拖动套索工具可以套住任意目标，然后进行编辑键工具：包括实键，虚键，切割键，切割楔键等，在以后章节会陆续讲解。

环工具：包括环丙烷，环丁烷等，用于快速绘制常用的环结构组成。

ChemDraw软件是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。

一、ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；或者在“开始菜单”里选择ChemDraw选项。

2、界面简介：下图为ChemDraw的图形化用户界面（GUI）。

关于画图的主要工具——工具栏，其主要功能如下图所示：ChemDraw为绘制化学结构，提供了以下工具。

化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra中还新增了从化学名称到结构的功能。

⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击或者拖拉来绘制化学键。

默认的键长和键角用Object菜单中Fixed Lengths和Fixed Angles选项固定。

⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：如果选择环工具之后，在一个原子上单击，则会在该原子上添加一个环，如果在一条键上单击，则会在键上添加环，具体的演示如下：如果想要绘制共轭环结构，可以按下CTRL键的同时，在文档中单击放置环。

这样，会在环中出现一个圆圈。

当然，这种情况下，环已烷的椅式结构除外。

⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。

也可以在文档空白区域或者一个原子上单击，在出现的对话框输入想要链长的原子数。

⑷、键的编辑：改变键的类型：选择键工具，指向已经存在的键，单击，则会出现新的类型的键。

改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击适当的位置，则方向被自动调整。

⑸、移动原子：选择键的工具，指向一个原子，然后按下Shift键的同时，拖动这个原子，就可以改变键的方向。

⑹、自动绘制结构从化合物的名字：从ChemDraw Ultra 的Structure菜单中选择Convert Name to Structure命令，在出现的对话框中输入2-bromobenzoic acid，点击OK后，就可以在文档中看见结构了。

chemdraw教程Chemdraw的使用及技巧1.3 Undo和Redo命令如同Word等软件一样，ChemDraw具有保持前一步所做工作的功能。

点击右键，弹出菜单中的前两项就是Undo和Redo命令。

也可以通过点击图标和来进行操作。

就个人经验而来，此操作的次数相当可观，可以使人很放心的进行操作，不需过多担心失误。

下面是对结构工具栏主要部分的使用的描述。

1.4默认设置的变化1）Preference命令在ChemDraw7.0的版本里，Preference位于File菜单的下拉选项中Units（单位）可以改变标尺，交叉校准线等单位，但一般不需要改动。

选择单位有cm,in(1in=2.54cm)等。

Tolerance（容差）允许改变的光标快的大小尺寸。

Tolerance影响光标去选择和接触对象的远近和难易程度。

Include Footer(打印页脚)包括文件名，最后制作的日期和时间，显示在打印文件的左下角。

Show 35mm Slide Boundary Guides (35mm幻灯片界限设置) Automatic Atom Labels（自动标记原子）建议选择此项功能，可以自动添加氢原子，标记其它元素，相当于快捷键。

Print Background Colour（打印背景颜色）去掉为白色。

Check Structure When Copying to Clipboard or Exporting （拷贝到粘贴板上时的结构检查）Show Attachment Rank Indicators（显示接触顺序指示）用于显示顺序接触点的虚拟解释。

Always Display and Print Reacting Mapping（显示和打印反应过程）Auomatic Reaction Mapping（自动反应图）建议选择2）Document settings命令Drawing Settings设置如何绘制键的文件设置，因为化学科技论文有固定的格式，一般不需要改变设置，需要说明的仅有Fixed length选项，有时候因为处理对象不同，需要取消对键长的固定。

chemdraw使用说明--使用方法ChemDraw使用说明--使用方法1.简介ChemDraw是一款化学结构绘制软件，能够用于创建化学反应方程式、分子结构、催化剂等化学实验图像。

本文档旨在介绍ChemDraw的使用方法，供用户参考。

2.安装和启动2.1 安装ChemDraw在官方网站ChemDraw的安装程序。

运行安装程序，按照安装向导的指示完成安装过程。

2.2 启动ChemDraw双击桌面上的ChemDraw图标或在开始菜单中找到ChemDraw并打开。

3.界面介绍3.1 主界面ChemDraw的主界面由以下几个主要部分组成：- 菜单栏：包含各种功能选项，如文件操作、编辑选项、插入对象等。

- 工具栏：用于快速访问常用工具和功能，如画笔工具、放大缩小工具等。

- 画布：用于绘制化学结构和图像的区域。

- 侧边栏：提供属性设置、库文件等选项。

- 脚本栏：用于输入和编辑ChemDraw脚本。

3.2 工具栏ChemDraw的工具栏上提供了常用的绘图工具，例如画笔、箭头、文本框等。

单击相应的工具图标即可选择对应的绘图工具。

4.绘图功能4.1 绘制分子结构在画布上选中画笔工具，画布的位置开始绘制化学结构。

使用键盘上的字母和数字键输入不同的原子和键。

4.2 添加标签和文本通过文本框工具添加文本信息或标签到化学结构中。

选中文本框工具，画布上的位置，输入相应的文本。

4.3 插入化学反应方程式使用箭头工具从一个化学结构上拖动到另一个化学结构上，形成反应方程式。

双击箭头上的文本框，输入相应的反应条件。

5.文件操作5.1 新建文件菜单栏的“文件”选项，选择“新建”来创建一个新的空白文档。

5.2 打开文件菜单栏的“文件”选项，选择“打开”，浏览并选择要打开的文件。

5.3 保存文件菜单栏的“文件”选项，选择“保存”来保存当前的文件。

可以选择不同的文件格式进行保存。

6.附件本文档附带了ChemDraw的使用示例文件，请查阅附件以便更好地理解本文档所述的内容。

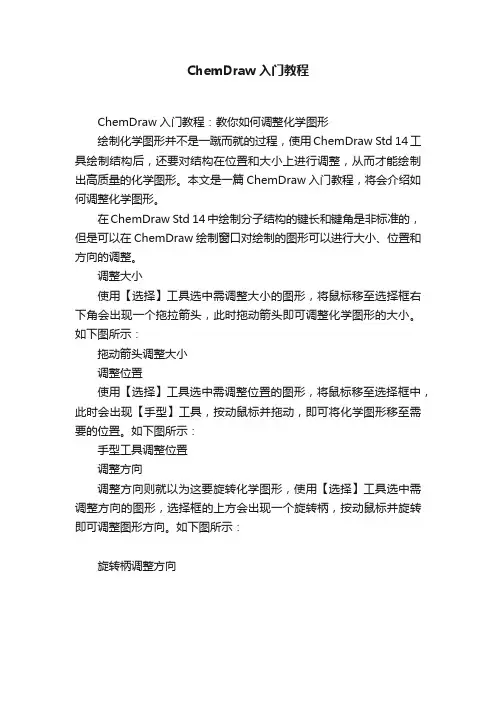

ChemDraw入门教程
ChemDraw入门教程：教你如何调整化学图形
绘制化学图形并不是一蹴而就的过程，使用ChemDraw Std 14工具绘制结构后，还要对结构在位置和大小上进行调整，从而才能绘制出高质量的化学图形。

本文是一篇ChemDraw入门教程，将会介绍如何调整化学图形。

在ChemDraw Std 14中绘制分子结构的键长和键角是非标准的，但是可以在ChemDraw绘制窗口对绘制的图形可以进行大小、位置和方向的调整。

调整大小
使用【选择】工具选中需调整大小的图形，将鼠标移至选择框右下角会出现一个拖拉箭头，此时拖动箭头即可调整化学图形的大小。

如下图所示：
拖动箭头调整大小
调整位置
使用【选择】工具选中需调整位置的图形，将鼠标移至选择框中，此时会出现【手型】工具，按动鼠标并拖动，即可将化学图形移至需要的位置。

如下图所示：
手型工具调整位置
调整方向
调整方向则就以为这要旋转化学图形，使用【选择】工具选中需调整方向的图形，选择框的上方会出现一个旋转柄，按动鼠标并旋转即可调整图形方向。

如下图所示：
旋转柄调整方向。

ChemDraw软件Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。

一、ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；或者在“开始菜单”里选择ChemDraw选项。

2、界面简介：下图为ChemDraw的图形化用户界面（GUI）。

关于画图的主要工具——工具栏，其主要功能如下图所示：ChemDraw为绘制化学结构，提供了以下工具。

化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra中还新增了从化学名称到结构的功能。

⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击或者拖拉来绘制化学键。

默认的键长和键角用Object菜单中Fixed Lengths和Fixed Angles选项固定。

⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：如果选择环工具之后，在一个原子上单击，则会在该原子上添加一个环，如果在一条键上单击，则会在键上添加环，具体的演示如下：如果想要绘制共轭环结构，可以按下CTRL键的同时，在文档中单击放置环。

这样，会在环中出现一个圆圈。

当然，这种情况下，环已烷的椅式结构除外。

⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。

也可以在文档空白区域或者一个原子上单击，在出现的对话框输入想要链长的原子数。

⑷、键的编辑：改变键的类型：选择键工具，指向已经存在的键，单击，则会出现新的类型的键。

改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击适当的位置，则方向被自动调整。

⑸、移动原子：选择键的工具，指向一个原子，然后按下Shift键的同时，拖动这个原子，就可以改变键的方向。

⑹、自动绘制结构从化合物的名字：从ChemDraw Ultra 的Structure菜单中选择Convert Name to Structure命令，在出现的对话框中输入2-bromobenzoic acid，点击OK后，就可以在文档中看见结构了。

ChemDraw教程：如何绘制反应方程式ChemDraw是国内外最流行、最受欢迎的化学绘图软件，它可以建立和编辑与化学有关的一切图形。

在本实例指导中，将学习如何使用ChemDraw绘制反应方程式。

绘制前的操作准备在本实例中，将学习如何绘制反应方程式（见下图），绘制实例前先进行以下操作：实例指导（反应方程）（1）开始启动chemdraw。

（2）从File菜单，选择Save As命令。

（3）在文本对话框的底部输入tut1.cdx。

（4）在指南中存储文件。

（5）单击OK按钮。

（6）打开Object菜单，确认在Fixed lengths和Fixed angles命令的左边有对号，如果没有对号，再选择一遍。

1、绘制第一个键（1）在工具板上选择实键工具，见下图左。

（2）把鼠标(当选中单键工具时，鼠标在屏幕上显示为十字形)放在文件窗口的任意合适的位置(定位)，同时单击鼠标，见下图中。

（3）向右上角拖动鼠标，见下图右。

（4）当放开鼠标时，键与X轴成30度角，伸展的键长为固定键长。

见文件窗口左下角的【信息区域】框。

【注意】当利用键工具绘制化学结构时，总是要建立结构的第一个键，如下图所示。

不能用键工具单击出结构来，如果用环工具，可用单击开始第一个结构。

绘制第一个键2、加一个键（1）用鼠标指向键右面的原子(放在点位)，见下图左。

（2）单击原子加一个键，见下图右。

形成的键与第一个键成120度角。

加一个键3、加第二个键（1）用鼠标指向C2原子（加键的位置就是C2）。

（2）单击原子加一个键。

4、建立一个双键（1）用鼠标指向C2并按下鼠标。

（2）选中鼠标沿单键从C2移动到C4，然后放开鼠标，即可建立一个双键。

绘制双键5、在结构上加原子标记加原子标记的方法很多，将在指导实例中逐步说明。

（1）用鼠标指向原子，见下图左。

（2）双击原子，见下图中。

（3）在文本框中输入字母O，见下图右。

如果关闭文本框，可单击窗口其他区域或选择其他工具。
