绝对实用chemdraw教程.

ChemDraw 的操作以下技巧是近期频繁使用ChemDraw中总结出来的，适用版本是11.0（即ChemOffice 2008).希望对搞化学的朋友有所帮助。

1. 把默认的页数设置为多页。

如果你经常在一个页面中要画很多分子式导致一页放不下，ChemDraw不会象Word一样能够自动给你增加页数，要手动设置：点击“File--Document Settings--Documents size"中设置为你所需要的页数，比如说 3 pages. 但如果这样设置，仅对当前文档有效。

要想以后新建的文件都是如此，办法是：新建一个空文档，不要输入任何内容，然后设置文档为3页（或任意你所要的页数），再点击“File－－Save Style Sheet”，在出现的“另存为”对话框的左左下角点击“go to chemdraw item"按钮,转入”ChemDraw Item “文件夹，再选择文件类型为“CDS类型”，保存，覆盖掉原来这个目录下的New Document.cds。

再启动ChemDraw就可以了。

道理：ChemDraw每次以这个ChemDraw item目录下的New Document.cds为模板启动新建文档的。

当然，你可以作更多的格式修改，如法炮制即可。

2. 快速编辑结构图的几个办法2.1 当方块形的光标出现在键上时，按1可以自动变为单键，2自动变为双键，3自动变为叁键。

键盘与鼠标配合使用，挺方便!2.2 当方形块的光标出现是原子上时，按1,2,3分别修改为正丁基、仲丁基、叔丁基，按4可以修改为苯基Ph,等等。

按小写s（即没有同时按下Shift或启动大写锁定），原子变为S，按c原子变为显示出来的碳原子，按m出现Me即甲基的缩写，e出现Et乙基的缩写。

不需要双击进入编辑状态就可以修改，十分方便。

自己多试试就知道出现的是什么。

还可以根据你的需要进行修改，详见第三条"自定义快捷键"。

ChemDraw的使用方法【基本功能篇】ChemDraw是一款学化学的人基本都知晓的画结构式的软件，现已更名为ChemBioDraw这是一款对于我们研究化学的人来说不可缺少的软件之一，但是能够完整使用它所有动能的人，我想应该很少吧？当然，笔者也是其中之一。

所以，也为了自我学习，就写了一下这篇文章。

当然，这篇文章可能无法完全涵盖chemdraw所有的功能，这点也请大家见谅(^_^;)。

前言有了ChemDraw，我们就能准确的画出标题图这么好看的结构式。

但是chemdraw不是免费使用的，要买正规版还是需要花点钱。

虽然在中国，大家都用破解版，笔者在这里还是推荐大家尊重知识产权，能够尽量花钱买正版。

如果你只是一个大学生，为了写一下作业的话，有两款免费的软件推荐，它们是MarvinSketch和ChemSketch。

当然，如果是专门的研究人员，或者硕士博士的话，还是建议买一个完整版。

笔者现在用的是ver.13。

本文主要以这款进行说明探讨（2015年1月开始ChemDraw的最新版本是ver.14）。

如果仅仅是画一些结构式的话，版本的更新之间的差异不是特别大。

接下来在这里主要介绍一些使用频率比较高的菜单。

①FILE 菜单File菜单打开的话，除了保存等功能以外，也可以对页面进行一些设定。

Open Style Sheets ：因为默认的样式表画出来的结构式并不是很漂亮，所以首先选择你想投的杂志所对应的结构式。

初学者的话一般推荐ACS格式。

具体的在后面会介绍Document Setting ：可以进行包括结构式的各种样式的设定。

→Layout ：在布局方面，经常在画到一半的时候，页面空余不够了。

这个时候我们就可以点击Document Size→Height・Width把操作页面扩展后，确保有足够的空间供我们作图。

→Drawing ：在真正画图的时候经常需要调整的地方我想应该是化学键的长宽间距等等(Bonds), 下图给出了可以更改的具体的一些项目以及其代表的含义。

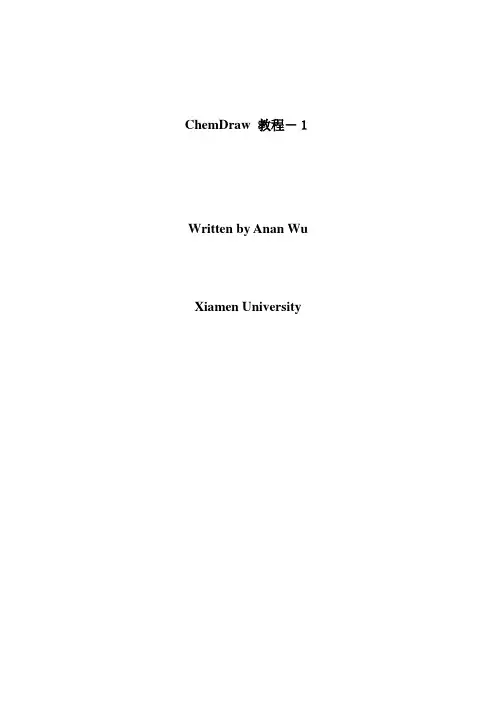

ChemDraw 教程－１Written by Anan Wu Xiamen UniversityChapter 1 Introduction1.1 启动ChemDraw在开始(Start)菜单中点击所有程序(P), 选择弹出菜单中ChemOffice2004中的ChemDraw Ultra 8.0即可启动程序1.2 ChemDraw 界面结构ChemDraw 软件的最大特点就是界面结构简单，包括文件窗口（菜单栏，工具栏，滚动栏，编辑区，状态/信息栏）和图形工具板两大结构，如图1-1所示。

图1-1 ChemDraw 软件的界面结构1.3 文件窗口ChemDraw 文件窗口的中心部分含有将用以绘制图形结构的编辑区域。

ChemDraw 文件窗口的基本组成部分如下：编辑区文件窗口图形工具板滚动栏工具栏菜单栏●标题栏：含有应用文件或操作文件的窗口标题。

●编辑区域：在ChemDraw文件窗口的中心部分，供绘制图形结构的工作区。

●菜单栏：含有为操作ChemDraw应用文件和其内容的命令设置。

●工具栏：含有常用的命令图标，当单击这些图标，其效果与选择菜单中相应的命令一样。

●最大／最小化，还原／关闭按钮：可使文件窗口最大／最小化。

●滚动栏：含有滚动框●状态／信息栏：含有表述绘制图形的简捷的信息。

1.4图形工具图标板图形工具图标板含有所有能够在文件窗口绘制结构图形的工具，选择这些工具后，光标将随之改变成相应的工具形状。

工具板间图1-2。

选择工具时，一次只能选择一个。

在图标右下角有效黑三角的工具图标中，含有进一步的子工具。

用鼠标按下含三角的图标时，子工具将显示出来。

图1-2 图形工具图标板选择工具：包括１）蓬罩工具，用于选择方框区域内的目标２）套索工具，由于选择目标。

拖动套索工具可以套住任意目标，然后进行编辑键工具：包括实键，虚键，切割键，切割楔键等，在以后章节会陆续讲解。

环工具：包括环丙烷，环丁烷等，用于快速绘制常用的环结构组成。

chemdraw教程（29）第二章Chemdraw的使用及技巧第一节绪论1.1安装ChemDraw基本操作步骤同其它软件类似，但是由于ChemDraw是一款商务软件，且价格在上千美元，大多数使用者往往是使用下载的版本而不是购买正版的商务套装。

双击ChemDraw 后，会弹出一个对话框，要求输入其注册用户名和密码进行软件的激活。

可以通过两种方法进行处理。

示，最好把line width放宽一点（画分子的时候也许Tolerances 也要大点，并且所有的键、原子都可以选成不同的颜色，这样贴到powerpoint里面比较pp一些。

图2-3 Preference对话框Color Palette（调色板）可以添加，移动或变化默认的前景或背景的颜色。

1.5 ChemDraw文件操作ChemDraw文件本身的格式是*.cdx。

在File /Apply Document Settings from…中集成了国际很多通用的格式，经常用的会是ACM 格式。

下面是ACS（美国化学会）所有杂志包括JACS对ChemDraw画分子结构的要求：1) As drawing settings select:chain angle 120°bond spacing 18% of widthfixed length 14.4pt(0.508cm,0.2in.)bold width 2.0pt(0.071,0.0278in.)line width 0.6pt(0.021cm,0.0084in.)margin width 1.6pt(0.056cm,0.0222in.)hash spacing 2.5pt(0.088cm,0.0347in.)2) As text sttings select:Font HelveticaSize 10pt3) Under the preferences choose:Units PointsTolerances 3Pixels4) Set the page setup to 100%5) Label the drawings:"Reduce to 75% of current size for publication."每次打开一个文件就会出现一个新的文件窗口，如果打开多个文件，文件窗口只显示最后打开的文件，通过Ctrl+Tab可以进行窗口的变换。

chemdraw的使用方法（实用版4篇）目录（篇1）1.引言2.ChemDraw 的基本操作3.绘制化学式和结构式4.绘制实验仪器和流程图5.保存和输出 ChemDraw 文件6.结论正文（篇1）【引言】ChemDraw 是一款专业的化学绘图软件，广泛应用于化学研究、教育和制药行业等领域。

本文将介绍 ChemDraw 的使用方法，包括基本操作、绘制化学式和结构式、绘制实验仪器和流程图以及保存和输出 ChemDraw 文件等内容。

【基本操作】在使用 ChemDraw 之前，首先需要安装该软件。

安装完成后，打开ChemDraw，可以看到其界面分为菜单栏、工具栏和绘图区域。

通过菜单栏和工具栏，用户可以方便地完成各种绘图操作。

【绘制化学式和结构式】ChemDraw 可以轻松地绘制各种化学式和结构式。

在工具栏中选择相应的工具，如笔、矩形、椭圆等，然后在绘图区域绘制所需的化学元素或结构。

完成绘制后，可以通过菜单栏中的“格式”选项进行调整，如更改字体、颜色和线宽等。

【绘制实验仪器和流程图】ChemDraw 还提供了丰富的实验仪器和流程图符号，方便用户绘制实验装置和工艺流程。

在工具栏中选择相应的符号，然后在绘图区域进行绘制。

同样，完成绘制后，可以通过菜单栏中的“格式”选项进行调整。

【保存和输出 ChemDraw 文件】在完成绘图后，需要保存文件。

ChemDraw 支持多种文件格式，如 CDX、PDF、PNG 等。

在菜单栏中选择“文件”>“保存”，然后选择所需的文件格式并设置相应的文件名。

如需输出高分辨率的图像，可以选择“文件”>“输出”，然后选择所需的输出方式和格式。

【结论】总之，ChemDraw 是一款功能强大的化学绘图软件，通过基本操作、绘制化学式和结构式、绘制实验仪器和流程图以及保存和输出文件等功能，为用户提供了便捷的化学图形表达手段。

目录（篇2）1.引言2.ChemDraw 的基本操作3.ChemDraw 的绘制技巧4.ChemDraw 的高级功能5.总结正文（篇2）【引言】ChemDraw 作为一款专业的化学结构绘制软件，被广泛应用于化学研究、教学以及相关产业。
