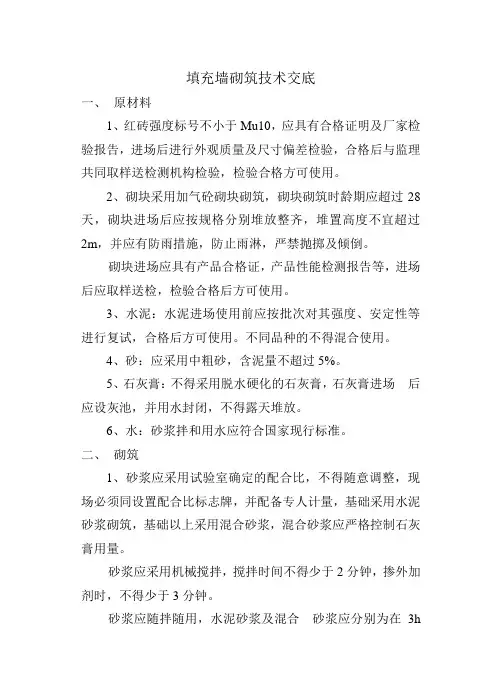

(最棒)填充墙砌体技术交底
- 格式：doc
- 大小：444.00 KB
- 文档页数：10
技术交底工程名称建设单位
监理单位施工单位
交底部位填充墙砌体交底日期
交底人签字接受人签字
3、构造柱与填充墙连接大样参照：
注：拉结筋沿墙全长贯通。
4、构造柱设置原则：
（1）对于200(100)左右厚的墙身，当墙长超过5m(4m)中间又无横墙或柱支承时，宜在墙顶与梁板结合处设置拉筋(图8.2-1)或砼构造柱；当墙长超过8m或层高2倍而中间又无横墙或柱支承时，除在端部或墙体转角处设置砼构造柱外(若该处已有砼柱时则不必设置)，尚应在中间部位设置砼构造柱，其间距应≤5m；此外，尚应在开间≥4.2m的纵横墙交接处、独立窗间墙及悬臂墙端部等处设置砼构造柱；施工时应先砌墙后浇柱，构造柱在墙的连接处应做成马牙槎。
5、构造柱边的墙体应砌成马牙槎，每个马牙槎沿高度方向的尺寸≥300mm，每个马牙槎退进60mm。
马牙槎应先退后进。
6、构造柱与板或梁相交的节点处应设加密箍筋，加密高度为600，箍筋间距100，构造柱钢筋绑扎连接不得少于50d，单面焊接不得少于10d.
7、当门窗洞宽度 ≥1.2m时，应在洞口两侧设置钢筋混凝土边框；当门窗洞宽度 ≥1.8m时，应在洞口两侧设置构造柱，详《西南15G701-3》第28页，图集如下
8、洞口边框配筋大样：
9、对于200(100)左右厚的墙身，当墙净高大于4m(3m)时，应在墙高的中部或门洞顶部设置一道与柱连接且沿墙全长贯通的水平圈梁(见图8.3-1)，圈梁钢筋应锚入柱内；当圈梁被门洞截断时，可在洞顶设置附加圈梁(图8.3-2)；洞顶圈梁的尺寸与配筋尚须满足门窗顶过梁的要求。
10、当需设置门窗顶过梁时, 其尺寸和配筋见下表(可用C25砼现浇或预制); 当门窗洞边无墙体可搁置过梁, 可在相应洞顶位置的柱上预留钢筋, 以便焊接。
当过梁紧贴梁底不能设置时，可与梁一起整浇(图8.7)。
过梁表如下
：
11、当外墙砌筑于框架柱外侧时，除在窗洞二侧设置砼抱框立柱及通长窗台板外，还应在框架柱、独立窗间墙等处设置砼构造柱，框架柱与外墙的拉结筋改用2φ26@300。
12、窗台压顶施工：厚度详图纸，宽度同墙厚,2C10钢筋，分布筋φ6.5@200，压顶伸入窗间墙内不少于200mm，若窗洞两侧为混凝土柱或墙时，压顶钢筋采用植筋锚固。
13、砌体内的洞口、窗洞或设备留孔，其洞顶边须设过梁，过梁厚度取120mm。
14、楼梯间填充墙应符合下列要求：
1)楼梯间在楼梯段上下端对应的墙体处应设置钢筋砼构造柱；若该处已有框架柱则不再设置；若该处为半平台有支承梯柱，则可在梯柱上方设置；均为先留筋后浇筑。
2)楼梯间墙体应在半平台或楼层半高处设置60mm厚钢筋砼带( C20)，内配纵筋2 C 10。
15、当用砖砌筑屋面女儿墙时，应在女儿墙中设置构造柱，其间距应≤3米；构造柱的纵筋底部应锚入梁.柱中，顶部应锚入女儿墙压顶中；构造柱与女儿墙的拉结筋做法同一般楼层；当用钢筋砼作屋面女儿墙时，宜≤12m设置一道伸缩缝，缝宽≥20，缝隙宜用油膏等措施处理。
16、当电梯间四周为填充墙时，应按电梯土建图每隔2000(2500)增设一道圈梁(图9.2-1)，并在门洞处断开，圈梁高度以电梯样本为准；同时应在井壁四角设置构造柱(图
9.2-2)；
六、模板施工
构造柱、过梁、窗台压顶等模板采用木模板，外用木方进行拼装制成定型模板。
构造柱模板采用φ48钢管箍筒进行加固。
砌体离地200mm高在构造柱两侧预留第一道钢管眼，以后每800mm高留置一道，钢管眼离构造柱两侧不少于200mm宽。
预留钢管眼处采用实心配砖砌筑，严禁在空心砖上敲洞预留钢管眼。
为了保证构造柱混凝土成型质量，应在模板上粘贴两道双面胶，双面胶之间距离与构造柱同宽。
构造柱支模大样如下：
六、砌体工程质量保证措施
1、保证所用的材料必须通过复检合格后方可使用。
2、保证所用植筋的抗拨性能。
3、保证砌体的灰缝饱满度及平整度
4、严格控制门窗洞口预留标高及几何尺寸。
5、严格控制构造柱砼成型及养护。
七、质量要求
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
四川省建设厅制。
