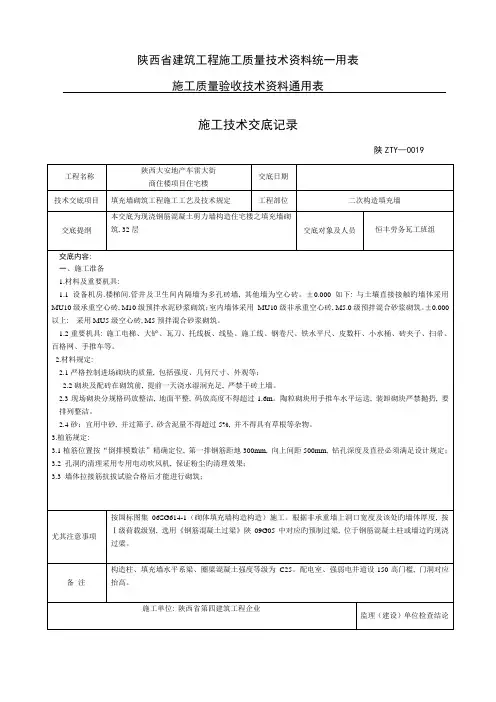

陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P. 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P
陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.。

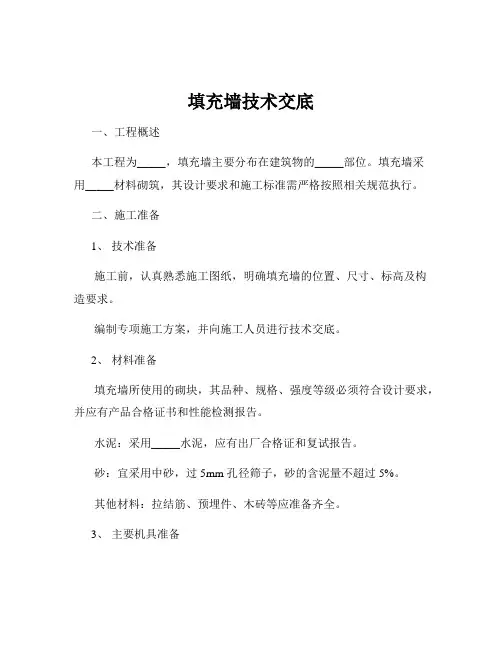

填充墙技术交底一、工程概述本工程为_____，填充墙主要分布在建筑物的_____部位。
填充墙采用_____材料砌筑，其设计要求和施工标准需严格按照相关规范执行。
二、施工准备1、技术准备施工前，认真熟悉施工图纸，明确填充墙的位置、尺寸、标高及构造要求。
编制专项施工方案，并向施工人员进行技术交底。
2、材料准备填充墙所使用的砌块，其品种、规格、强度等级必须符合设计要求，并应有产品合格证书和性能检测报告。
水泥：采用_____水泥，应有出厂合格证和复试报告。
砂：宜采用中砂，过 5mm 孔径筛子，砂的含泥量不超过 5%。
其他材料：拉结筋、预埋件、木砖等应准备齐全。
3、主要机具准备砂浆搅拌机、垂直运输设备、手推车、大铲、刨锛、托线板、线坠、钢卷尺、小白线、瓦刀、砂浆试模等。
4、作业条件准备主体结构已施工完毕，并经有关部门验收合格。
弹出轴线、墙边线、门窗洞口线，经复核无误。
立皮数杆：宜用30mm×40mm 木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。
皮数杆间距 15～20m，转角处均应设立，一般距墙皮或墙角 50mm 为宜。
砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。
三、施工工艺流程基层清理→放线→排砖撂底→砌筑→勾缝→顶部处理1、基层清理将砌筑填充墙部位的楼地面、灰渣杂物及高出部分剔除干净，并浇水湿润。
2、放线根据设计图纸放出填充墙的轴线、边线及门窗洞口线。
3、排砖撂底根据墙体尺寸和砌块规格，进行排砖撂底，使组砌方法合理，便于操作。
4、砌筑砌筑时，应先盘角，每次盘角不超过五层，新盘的大角，及时进行吊、靠。
如有偏差要及时修整。
盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。
大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。
砌砖时采用“三一”砌砖法，即一铲灰、一块砖、一揉压。
砌筑时，先砌两端的转角处，然后再砌中间部分。
砌砖要上跟线，下跟棱，左右相邻要对平。

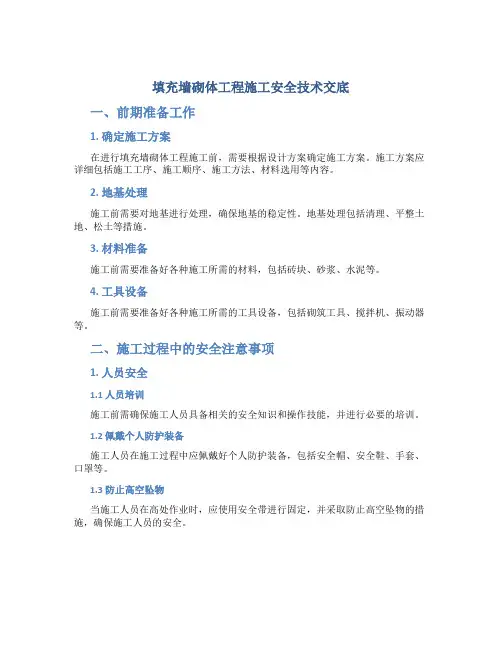

填充墙砌体工程施工安全技术交底一、前期准备工作1. 确定施工方案在进行填充墙砌体工程施工前，需要根据设计方案确定施工方案。
施工方案应详细包括施工工序、施工顺序、施工方法、材料选用等内容。
2. 地基处理施工前需要对地基进行处理，确保地基的稳定性。
地基处理包括清理、平整土地、松土等措施。
3. 材料准备施工前需要准备好各种施工所需的材料，包括砖块、砂浆、水泥等。
4. 工具设备施工前需要准备好各种施工所需的工具设备，包括砌筑工具、搅拌机、振动器等。
二、施工过程中的安全注意事项1. 人员安全1.1 人员培训施工前需确保施工人员具备相关的安全知识和操作技能，并进行必要的培训。
1.2 佩戴个人防护装备施工人员在施工过程中应佩戴好个人防护装备，包括安全帽、安全鞋、手套、口罩等。
1.3 防止高空坠物当施工人员在高处作业时，应使用安全带进行固定，并采取防止高空坠物的措施，确保施工人员的安全。
2. 施工现场安全2.1 安全防护设施施工现场应设置必要的安全防护设施，包括警示标志、安全网、防护栏杆等，确保施工现场的安全。
2.2 施工场地清理施工现场应保持清洁，及时清理施工过程中产生的杂物和垃圾，防止造成交通障碍和安全隐患。
2.3 环境污染防控施工过程中应防止污染环境，严禁随意倾倒废弃物料和污水，做到环境保护。
3. 施工操作安全3.1 安全操作规程施工人员需遵守安全操作规程，严禁违章操作和使用损坏的工具设备。
3.2 合理选择工具设备施工人员需根据施工要求和工艺要求选择合适的工具设备，避免使用不当的工具设备。
4. 防火和用电安全4.1 防火措施施工现场应设置防火设施，并做好防火管理工作，确保施工现场的防火安全。
4.2 用电安全施工现场应合理布置电缆线路，防止电缆暴露在施工区域，确保电气设备的安全使用。
三、施工结束后的安全注意事项1. 施工成果检查施工结束后，应对施工成果进行检查，确保施工质量符合要求。
2. 施工场地恢复施工结束后，应及时清理施工现场，恢复原貌，清理废料和垃圾。

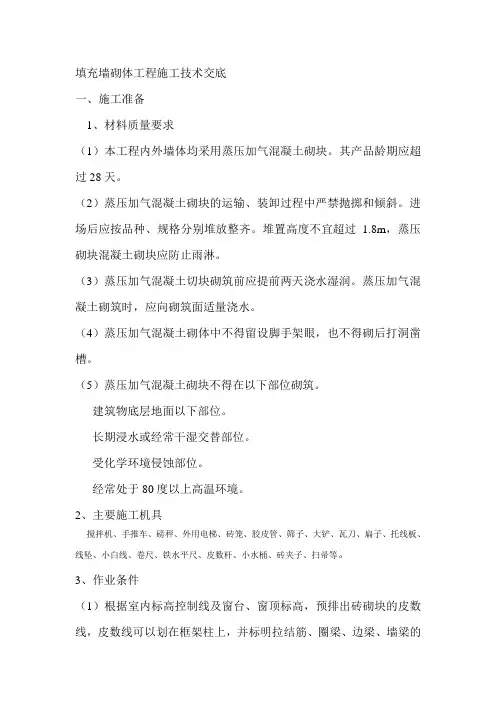

填充墙砌体工程施工技术交底一、施工准备1、材料质量要求（1）本工程内外墙体均采用蒸压加气混凝土砌块。
其产品龄期应超过28天。
（2）蒸压加气混凝土砌块的运输、装卸过程中严禁抛掷和倾斜。
进场后应按品种、规格分别堆放整齐。
堆置高度不宜超过 1.8m，蒸压砌块混凝土砌块应防止雨淋。
（3）蒸压加气混凝土切块砌筑前应提前两天浇水湿润。
蒸压加气混凝土砌筑时，应向砌筑面适量浇水。
（4）蒸压加气混凝土砌体中不得留设脚手架眼，也不得砌后打洞凿槽。
（5）蒸压加气混凝土砌块不得在以下部位砌筑。
建筑物底层地面以下部位。
长期浸水或经常干湿交替部位。
受化学环境侵蚀部位。
经常处于80度以上高温环境。
2、主要施工机具搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。
3、作业条件（1）根据室内标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可以划在框架柱上，并标明拉结筋、圈梁、边梁、墙梁的尺寸、标高、皮数线。
（2）砌筑前拉线检查，标高尺寸是否符合设计要求，如第一皮水平灰缝厚度超过25mm时，应用细石混凝土找平，不得用砂浆掺石子代替。
二、施工工艺（1）工艺流程：拌制砂浆→确认组砌方法→砌块排列→铺砂浆→砌块就位→校正→砌筑镶砖→勒缝（2）拌制砂浆：砂浆配合比应采用重量比，并由实验室确定，水泥计量精度为±2%，砂，掺合料为±5%。
宜用机械搅拌，投料顺序为砂→水泥→掺合料→水，搅拌时间不少于1.5min。
砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成后3小时和4小时内使用完，不允许使用过夜砂浆。
(3) 砌体时底部至少先砌3皮普通砖，门窗洞口两侧一砖范围内用普通砖实砌。
(4)摆砖:5。

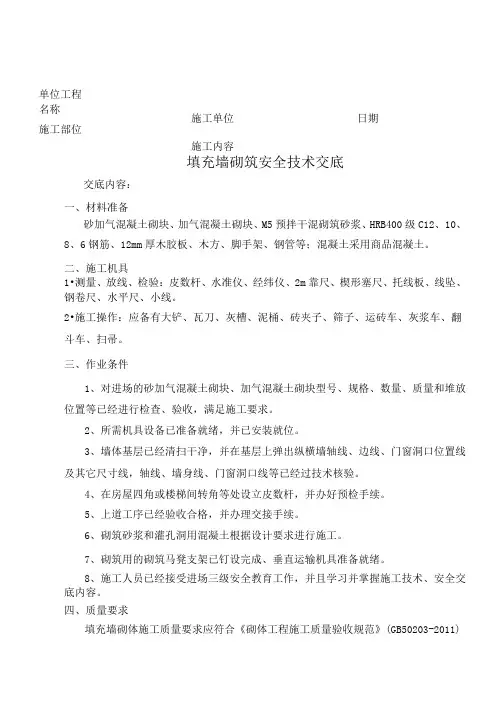

单位工程名称施工单位日期施工部位施工内容填充墙砌筑安全技术交底交底内容：一、材料准备砂加气混凝土砌块、加气混凝土砌块、M5预拌干混砌筑砂浆、HRB400级C12、10、8、6钢筋、12mm厚木胶板、木方、脚手架、钢管等；混凝土采用商品混凝土。
二、施工机具1•测量、放线、检验：皮数杆、水准仪、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、钢卷尺、水平尺、小线。
2•施工操作：应备有大铲、瓦刀、灰槽、泥桶、砖夹子、筛子、运砖车、灰浆车、翻斗车、扫帚。
三、作业条件1、对进场的砂加气混凝土砌块、加气混凝土砌块型号、规格、数量、质量和堆放位置等已经进行检查、验收，满足施工要求。
2、所需机具设备已准备就绪，并已安装就位。
3、墙体基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其它尺寸线，轴线、墙身线、门窗洞口线等已经过技术核验。
4、在房屋四角或楼梯间转角等处设立皮数杆，并办好预检手续。
5、上道工序已经验收合格，并办理交接手续。
6、砌筑砂浆和灌孔洞用混凝土根据设计要求进行施工。
7、砌筑用的砌筑马凳支架已钉设完成、垂直运输机具准备就绪。
8、施工人员已经接受进场三级安全教育工作，并且学习并掌握施工技术、安全交底内容。
四、质量要求填充墙砌体施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2011)的规定。
五、工艺流程放线f验线f立皮数杆f基层清理、湿润f排列砌块f拉线f砌筑f预留洞施工f质量验收六、操作工艺墙体放线:砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
按照楼层建筑50线进行画线定位，外墙300厚砂加气应加3道拉结筋，拉结筋51cm—道第一道从建筑50现向下90mm，拉结筋为2根①6mm钢筋距墙边为50mm，长度不小于700mm。
填充墙长度大于5m时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设置混凝土构造柱，当填充墙高超过4m,宜在墙体半高处加设水平系梁，梁截面高度不小于60mm。

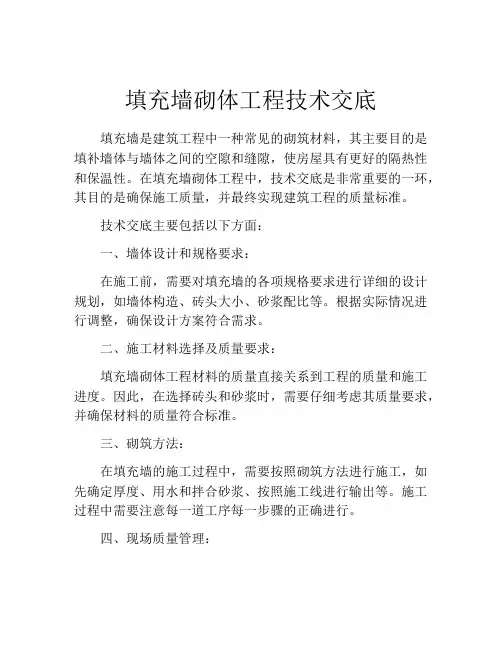

填充墙砌体工程技术交底
填充墙是建筑工程中一种常见的砌筑材料，其主要目的是填补墙体与墙体之间的空隙和缝隙，使房屋具有更好的隔热性和保温性。
在填充墙砌体工程中，技术交底是非常重要的一环，其目的是确保施工质量，并最终实现建筑工程的质量标准。
技术交底主要包括以下方面：
一、墙体设计和规格要求：
在施工前，需要对填充墙的各项规格要求进行详细的设计规划，如墙体构造、砖头大小、砂浆配比等。
根据实际情况进行调整，确保设计方案符合需求。
二、施工材料选择及质量要求：
填充墙砌体工程材料的质量直接关系到工程的质量和施工进度。
因此，在选择砖头和砂浆时，需要仔细考虑其质量要求，并确保材料的质量符合标准。
三、砌筑方法：
在填充墙的施工过程中，需要按照砌筑方法进行施工，如先确定厚度、用水和拌合砂浆、按照施工线进行输出等。
施工过程中需要注意每一道工序每一步骤的正确进行。
四、现场质量管理：
现场施工过程中需要对施工过程进行现场质量管理，非常重要。
这包括监控材料的运输、转移和储存等，便于检查质量问题是否存在以及及时的解决措施。
综上所述，技术交底在填充墙砌体工程中扮演着非常重要的角色，可以实现施工的质量管理，并确保工程的质量标准。
应当根据实际情况进行适当的调整，以确保施工的质量和进度。
在施工过程中，需要严格按照规格执行工作，对现场进行质量管理，可保证工程施工效果和建筑的使用安全。
填充墙砌体工程施工技术交底
一、工程概述
填充墙砌体工程是建筑施工中常见的工程之一，它通过砌筑砖块或混凝土块填充墙体的方式来形成固定的墙体结构。
在填充墙砌体工程中，施工技术的合理应用和正确操作对于保证工程质量、提高施工效率具有重要意义。
本文将对填充墙砌体工程的施工技术进行交底。
二、施工前的准备工作
1. 施工前的准备工作是确保工程顺利进行的重要步骤。
首先，要对施工现场进行勘测，了解场地的地质情况、周围环境以及周边设施情况，以便进行合理的设计和施工方案制定；
2. 其次，要充分了解工程图纸和设计要求，明确工程的施工范围、施工方法和材料要求；
3. 接下来，要对所使用的砌体材料进行检验和试验，确保其质量符合施工要求；
4. 最后，要制定详细的施工计划和施工方案，明确施工队伍的任务分工和工期安排。
三、填充墙砌体施工的操作技术要点
1. 墙体基准线的确定
在填充墙砌体施工前，首先要确定墙体的准确基准线。
使用水平仪和测量工具对墙面进行测量，确保基准线的水平度符合要求。
2. 砌筑基层墙体
基层墙体是填充墙砌体工程中非常重要的组成部分。
在砌筑基层墙体时，要先将砖块涂抹砂浆粘贴在基层墙面上，然后按照设计要求进行砌筑。
砖块的摆放要整齐紧密，砂浆的挤入要充分，确保整个基层墙体的强度和稳定性。
3. 填充墙体的施工
填充墙砌体施工时，要根据设计要求选择合适材料并进行妥善安排。
在填充过程中，要注意保证墙体的垂直度和水平度。
材料的填充要均匀，不得有断层和空鼓现象。
填充墙砌体的每一层都要进行专业的检测和验收。
填充墙砌体工程技术交底1. 工程背景在建筑中，填充墙砌体是一种常见的墙体结构形式。
该结构形式通常应用于高层建筑、多层别墅等工程中。
填充墙砌体的安全性能直接影响建筑的安全性质，因此，针对该工程的技术交底显得尤为重要。
2. 工程材料2.1 砖头填充墙砌体中的主要材料是砖头。
在此工程中，应当选用高强度、质量稳定、吸水率较低的砖头进行砌体。
砖头的规格以墙体厚度为依据，要求规格统一，砖的质量应当经过验收合格后方可使用。
2.2 砂浆砖头的砌筑必需用到砂浆。
根据固定比例和混合方式，使用适当掺合料调配成细腻、牢固、耐水性能的砂浆。
砂浆的配合比应在施工前及时确认，避免因配比不正确导致墙体强度低下。
2.3 钢筋填充墙砌体中需要设置钢筋加强砖墙结构的承载能力。
钢筋的种类、直径、长度、数量等等需要根据工程设计和相关要求确定。
钢筋应满足相关标准，验收合格后才能进行使用。
3. 工程施工3.1 砌筑方法填充墙砌体的砌筑方法是：先砌垫石层，再按照图纸要求砌筑钢筋与砖头。
钢筋间距以及开洞位置按照设计图纸规定制定，并在砖头之间留置钢筋，使用混凝土加固补强。
墙面保持平直、光洁，保证砌头错缝不超过1cm，墙面外观平整度误差不超过5mm。
3.2 施工环境填充墙砌体的施工环境应当符合相关环境和安全规范。
施工现场应该处于平整、稳定的地面上，并需要有一个过程中水平监测的必需的技术措施，以保证墙体施工水平度。
3.3 安全措施施工现场要配备专业的安全管理人员，完善的安全措施和操作流程确保工人施工期间的安全。
需要特别注意的是，墙体施工进度过快质量就容易出现问题，施工人员必须做好工作计划，并根据实际施工情况确定施工进度。
4. 工程质量填充墙砌体的工程质量直接关系到建筑的安全性能。
在施工过程中，要严格按照规范要求进行工作，合理分配流程、质量监督、交底签字等环节，对工程质量保证高要求。
施工结束后，执行验收规则。
把工程验收标准明确告知验收人员，验收人员要对合格控件及施工质量进行检验。
Q/BYQEOR1301NO：交底记录交底内容及要求：本工程原设计填充墙砌体材料为陶粒混凝土砌块，后甲方要求经设计同意将陶粒混凝土砌块变更为加气混凝土砌块，详设计变更单。
一、施工准备1、测量准备：在楼板上放出墙体边线和门窗洞口位置线，并在每层墙柱上弹出出建筑0.5米的标咼线，标出门窗洞口标咼控制点。
2、机具和材料进场计划3、进场水泥、砂、加气块合格证齐全，取样送检合格。
砂浆、混凝土配合比经试验室确定，拉接筋植筋拉拔试验合格，准备好砂浆、混凝土试模。
4、施工前仔细查阅图纸、图纸会审记录、方案、设计变更单及相关安全质量规范，列出施工中安全质量施工重点、难点，做到施工井井有序，确保施工质量。
二、施工方法（一）、砌块场内运输和堆放6、砌筑墙体1）、砌筑前，楼面、卫生间上返梁表面清扫干净，洒水湿润。
2）、必须保证加气块龄期不小于28d,出釜不能立即上墙使用，上墙含水率宜控制在15%〜20%,砌筑当天可以对砌块进行喷水湿润。
3）、按照规范要求，砌块应十字交错，错缝搭砌；加气块搭接长度不应小于砌块长度的1/3,必须根据设计图纸各部位尺寸进行试排，以确定竖向灰缝宽度及边端填充配块尺寸。
4）、试排块尽可能采用主规格的砌块，不应各规格砌块混砌。
局部需要镶嵌时，部位宜分散、对称，使砌块受力均匀。
砌体中主规格砌块应占总量的75%〜80%，砌筑之前，先清除砌块表面的污物，剔除外观质量不合格的砌块。
如下图所示：5）、试排块应特别注意门窗洞口、墙顶部底部等特殊部位。
6）、根据楼层高度和灰缝厚度在砼柱墙上弹出皮数线，水平灰缝厚度应控制在15mm。
根据每一楼层最下面第一皮砌块的标高，拉通线检查，如水平灰缝厚度超过20mm，应采用细石混凝土找平，不得用砂浆或砌块碎渣子找平。
7）、砌筑墙体，应从外墙的四角和内外墙交接处砌起，然后通线全墙面铺开。
8）、砌墙时必须挂线，挂线应拉紧，每层砌块都要穿线看平，保证水平缝均匀一致，平直通顺，一根挂线长度过长时，中间应加设支线点，防止线下垂。
填充墙砌体工程技术交底（4）根据室内+1.0米标高控制线及窗台、窗顶标高，预排出砖砌体的皮数线，皮数线可画在框架柱上，并标明拉结筋、圈梁、过梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。
（5）根据最下面第一批砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。
严禁用砂浆或砂浆包碎石找平，更不允许采用两侧砌砖，中间填芯找平。
（6）构造柱采用植筋，钢筋绑扎，应检验收完毕。
（7）砌筑砂浆配合比经有资质的试验部门试验确定，有书面配合比申请单、通知单。
在施工现场根据砌体方量准备好取样砂浆试模。
三．施工工艺1工艺流程墙体拉结筋、构造柱植筋→施工放线→钢筋绑扎→放线立皮数杆、拌制砂浆→排砖→砌筑填充墙→验收2操作工艺（1）拉墙筋：填充墙施工前，必须沿剪力墙或框架柱全高设填充墙体拉结筋，每500~600mm高植一道，每道设2根Φ6钢筋，拉结筋预留长度不得小于400，沿墙体水平灰缝通长设置或至门窗洞口边，200厚及以下墙体每排设置两根，240以上墙体设置3根，锚入柱内20cm，端部设90°弯钩。
构造柱、水平系梁纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，钢筋搭接长度50d 。
采用绑扎搭接连接时，搭接长度55d且不小于400mm 。
（2）构造柱：设置要求：构造柱截面尺寸为200X墙厚，纵筋4根HRB400φ12，箍筋为φ8@200（2），植筋留置长度为600。
内填充墙中构造柱的构造要求：①填充墙转角处；②填充墙长度超过5米或层高2倍时，间距不大于3米的位置；③填充墙顶部为自由端时，构造柱间距不应大于3米；④填充墙的自由端；⑤大于2米的门窗洞口两侧；⑥不同砌筑材料砌体的交接处。
⑦后砌填充墙墙肢长度小于300mm不好砌筑时时，浇筑混凝土构造柱。
门窗边框：加气混凝土砌块墙体门窗洞口不大于2米时，洞边设边框（详见图门洞口做法一）；门窗洞口宽度大于2米时，洞边设构造柱（详见图门洞口做法二）。
技术交底编制单位/部门：中铁十六局集团有限公司六安项目部·施工技术部竖缝灌砂浆：每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝（原浆勾缝），深度一般为3～5mm3）砌体结构构造施工①与砌体填充墙连接的钢筋混凝土墙、柱，应配合建筑施工图在墙体位置，沿墙、柱高每隔500mm预埋2φ6拉筋，锚入混凝土墙、柱内深度不小于250mm，沿全长贯通。
少数漏设或者位置不正确的拉结筋重新植筋，采用结构植筋专用胶锚固做法，按照图集规定要求植筋深度为15d，植筋专用胶要由厂家提供相应材质证明，并按规定进行施工试验。
②与现浇过梁、水平系梁连接的混凝土墙、柱，应事先预埋插筋，单侧锚入混凝土墙、柱内≧La，双侧则连通。
构造见图4）、墙体构造柱、圈梁及水平系梁的设置圈梁、水平系梁的混凝土强度等级除注明者外为C20。
加气块墙体在通风道及管道井部位，构造柱不需设置；在楼梯部位墙体需按要求设置墙厚构造柱，墙高＞4m时，位于墙高中部或门窗顶设置与柱连接的通长的钢筋砼圈梁一道，高度为200mm，纵筋4 10，箍筋Ø6@250,；与构造柱连接的钢筋混凝土梁、板，应配合建筑施工图在构造柱位置，事先预埋插筋，上下端锚入梁、板内≥La，楼层同一位置应连通。
截面宽、高均同墙厚，纵筋4 12，箍筋 6@200，纵筋连接范围箍筋 6@100。
5）、砌体墙上门窗洞口过梁要求：①砌体墙上门窗洞口应设置钢筋混凝土过梁(见表10.3.1)；当洞口上方有承重梁平行通过，且该梁底标高与门窗洞顶很近，放不下过梁时，可直接在梁下挂板。
钢筋混凝土过梁表洞宽 L(mm) 截面形式h a ①②③L≤1000 A 120 240 2 10 — 6@150 1000＜L≤1500 A 120 240 3 10 — 6@150 1500＜L≤1800 B 150 240 2 12 2 8 6@150 1800≤L＜2100 B 180 240 3 12 2 8 6@150 2100≤L＜3000 B 240 300 3 14 2 10 8@150 注：当过梁上有设备支架等其他荷载时，应通知设计人做复核。
