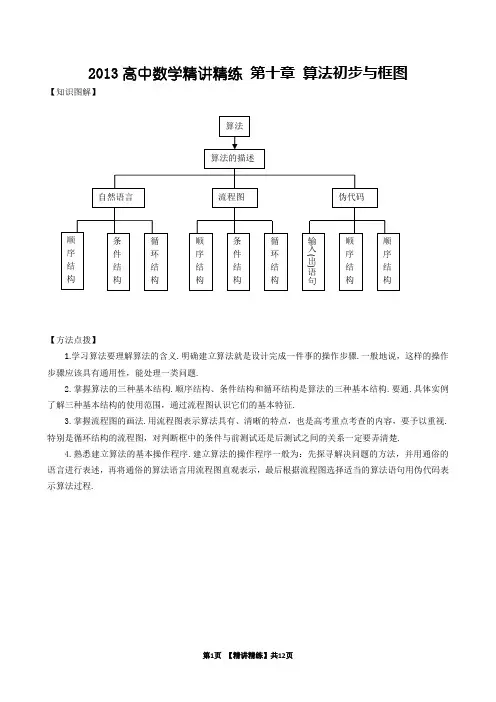

2013高中数学精华第10章 算法初步与框图

算法算法是高中数学课程中的新增内容，是中国数学课程内容的一个新特色．“算法”过程是指机械式地按照某种确定的步骤行事，通过一系列小的简单计算操作完成复杂计算的过程．算法的学习内容大致可分为三个步骤：用自然语言描述算法；精确刻画算法(程序框图)；计算机实现执行算法(程序语言的描述过程)．算法思想贯穿高中数学课程的相关部分．【知识要点】1．算法：算法可以理解为由基本运算及规定的运算顺序所构成的完整的解题步骤，或者看成按照要求设计好的有限的确切的计算序列，并且这样的步骤或序列能够解决一类问题．现代意义上的“算法”通常是指可以用计算机来解决的某一类问题的程序或步骤．2．程序框图程序框图：用一些通用的符号构成一张图来表示算法，这种图称为程序框图(程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形)．用框图表示算法步骤的一些常用的图形符号：程序框名称功能终端框(起止框) 表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框) 赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”，不成立时标明“否”↓→流程线(指向线) 指引流程图的方向连接点连接另一页或另一部分的框图程序框图的三种基本逻辑结构：顺序结构：描述的是最简单的算法结构，语句与语句之间、框与框之间按从上到下的顺序进行(如图9－1)．图9－1条件分支结构：依据指定条件选择执行不同指令的控制结构(如图9－2)．图9－2循环结构：根据指定条件决定是否重复执行一条或多条指令的控制结构(如图9－3)．图9－33．几种基本算法语句任何一个程序设计语言中，都包含五种基本的算法语句，即输入语句、输出语句、赋值语句、条件语句、循环语句．输入语句和输出语句分别用来实现算法的输入信息、输出结果的功能；赋值语句是用来表明赋给某一个变量一个具体的确定值的语句；条件语句是处理条件分支逻辑结构的算法语句；循环语句是用来处理算法中的循环结构的语句．4．中国古代算法案例：更相减损之术、辗转相除法：求两个正数的最大公因数的方法．辗转相除法算法步骤：第一步：用两数中较大数除以较小数，求商和余数．第二步：用除数除以余数．第三步：重复第二步，直到余数为0．第四步，得出两数的最大公约数，即余数0之前的余数．更相减损术算法步骤：第一步：用较大数减去较小数，得到差．第二步：比较减数与差的大小，再用较大数减去较小数．第三步：重复第二步，直到差与减数相等为止．第四步：相等数即为最大公约数．割圆术：用正多边形的面积逐渐逼近圆面积的算法求圆周率π． 秦九韶算法：求一元多项式的值的一种方法，递推关系为),,2,1(10n k a x v v a v k n k kn=⎩⎨⎧+==-- 【复习要求】1．了解算法的含义，了解算法的思想．2．理解程序框图的三种基本逻辑结构：顺序结构、条件分支结构、循环结构．3．理解几种基本算法语句——输入语句、输出语句、赋值语句、条件语句、循环语句的含义．【例题分析】例1 如图(图9－4)所示，将一系列指令用框图的形式表示，箭头指向下一步的操作．请按照框图回答问题：图9－4(1)这个框图表示了怎样的算法?(2)输出的数是多少?【分析】由框图中的文字及图形符号表示的操作内容可知：此算法是“求1到50的和”，由此可以算出输出的数．解：(1)此框图表示的算法为：求1＋2＋3＋…＋50的和；(2)易知所求和为1275．【评析】程序框图主要包括三部分：表示相应操作的框，带箭头的流程线和框外必要的说明．读框图时要从这三个方面研究，流程线反映了命令执行的先后顺序，主要看箭头方向，框及内外的文字说明表明了操作内容．常用这种方式考察对算法的理解和应用．例2 (1)如图9－5所示的是一个算法的程序框图，已知a1＝3，输出的结果为7，则a2的值为______．图9－5(2)如图9－6所示的是某个函数求值的程序框图，则满足该程序的函数解析式为_____．图9－6(3)如图9－7所示的是求某个数列和的程序框图，此程序输出的结果为_____．图9－7【分析】这三个小题的重点在于读懂框图．(1)只含有顺序结构，(2)含有条件分支结构，表明函数的定义域为R ，当x ＜0时，遵从解析式f (x )＝3x －1，否则(即当x ≥0时)，遵从解析式f (x )＝2－5x ；(3)中有两个循环变量S 、I ，S 是累加变量，I 是计数变量；另外还要判断I 的奇偶性，以此决定是加还是减．解：(1)112=a ；(2)⎩⎨⎧≥-<-=)0(52)0(13)(x x x x x f ；(3)S ＝12－22＋32－42＋…＋992－1002＝－5050．【评析】题(1)，只含有顺序结构，所表示的算法比较简单，只需按照框图箭头方向依次读出即可．题(2)含有条件分支结构，这是一个与分段函数有关的算法，框图中含有判断框．读包含有判断框的框图时，要特别重视判断框内的条件和框外的文字说明，对应的下一步操作会依条件不同而改变．题(3)含有循环结构，当解决一些有规律的科学计算问题，尤其是累加和累乘时，往往可以利用循环结构来实现算法．循环结构有两种，读包含有循环结构的框图时，除关注判断框内外的说明外，一般要从开始依顺序做几次循环，观察变量的变化规律来帮助读懂算法的含义．例3 (1)已知平面上的一点P 0(x 0，y 0)和直线l ：Ax ＋By ＋C ＝0，求点P 0到直线l 的距离d ，并画出程序框图．(2)用条件分支结构写“已知三个数a 、b 、c ，找出其中最大数”的算法及框图．(3)写出求n131211++++的和的算法，画出程序框图，并写出相应程序(选做)． 【分析】正确分析“算理”，才能选择恰当的算法结构，有条理的表达算法．(1)在已知点到直线距离公式的前提下，适合用顺序结构表示；(2)涉及比大小，必须用到条件分支结构；(3)中分母有规律的递增，可以引入累加变量S 和计数变量i ，且S ＝S ＋1/i 是反复进行的，可以用循环结构表示．解：(1)算法及框图为：S1 输入x 0，y 0；A ，B ，C ； S2 计算m ＝A 2＋B 2；S3 计算n ＝Ax 0＋By 0＋C ； S4 计算mn d ||=； S5 输出d ；(2)算法及框图为：S1 输入a ，b ，c ； S2 令x ＝a ；S3 若b ＞x ，则令x ＝b ；否则，执行S4；S4 若c ＞x ，则令x ＝c ；否则，执行S5； S5 输出x ；(3)算法及框图为：S1 输入i ＝1，S ＝0； S2 当i ≤n 时，,1iS S += i ＝i ＋1；否则执行S3； S3 输出S ；程序如下； S ＝0For i ＝1:1:n S ＝S ＋1/i i ＝i ＋1 endprint(％io (2)，S )【评析】书写算法时，一步一步的程序化步骤，即“算则”固然重要，但这些步骤的依据，即“算理”有着更基本的作用，“算理，，是“算则”的基础，“算则”是“算理”的表现．这三道小题由于算理不同，所蕴含的算法结构也不同．通过实例，模仿、操作、探索，经历通过设计程序框图表达解决问题的过程，可以更好的理解几种基本算法语句——输入语句、输出语句、赋值语句、条件语句、循环语句，体会和理解算法的含义，了解算法语言的基本构成．本例中涉及的“利用公式求点到直线的距离”、“实数排序求最值问题”、“求数列的和或积的问题”，还包括“二分法求函数零点”、“质数的判定”，“求π的近似值”等等，都是算法的典型案例，学习时要给予充分的重视．一般算法的表示方法并不唯一．不同的算法语言的书写形式是有差别的．本书所采用的是Scilab 语言，学习时要了解赋值语句、输入输出语句、if 语句、while 和for 语句的基本含义及表达方式，能够读懂语句表示的算法过程．例4 (1)用辗转相除法计算56和264的最大公约数时，需要做的除法次数是______． (2)用更相减损术求56和98的最大公约数时，操作如下：(98，56)(56，42)(42，14)(28，14)(14，14)，由此可知两数的最大公约数为______．(3)用秦九韶算法求得多项式f (x )＝x 6－2x 5＋3x 3＋4x 2－6x ＋5当x ＝2时函数值为______．解：(1)8216816240164015640564264+⨯=+⨯=+⨯=+⨯=所以最大公约数为8，需做的除法次数是4；(2)最大公约数为14； (3)33． 【评析】书上所涉及的古代基本算法案例包括：更相减损术与辗转相除法、秦九韶算法、割圆术．辗转相除法与更相减损术都是求最大公约数的方法，辗转相除法又叫欧几里得方法，计算上以除法为主，更相减损术以减法为主，计算次数上，前者相对较少，特别是两个整数相差较大时区别尤其明显；辗转相除法以余数为0结束，更相减损术则以减数与差相等结束．秦九韶算法的特点是把求n 次多项式的值转化为求n 个一次多项式的值，运算时只有加法和乘法，而且运算的次数比较少，求一个n 次多项式的值最多需要进行n 次加法、n 次乘法．割圆术是由中国古代数学家刘徽提出的，是当时计算圆周率比较先进的算法，“算理”明确，即用圆内接正多边形和外切正多边形逼近圆周率，重点是确定递推关系．例5 (09辽宁)某店一个月的收入和支出总共记录了N 个数据，其中收入记为正数，支出记为负数．该店用下边的程序框图计算月总收入S 和月净盈利V ．那么在图中空白的判断框和处理框中，应分别填入下列四个选项中的( )A ．A ＞0，V ＝S －TB ．A ＜0，V ＝S －TC ．A ＞0，V ＝S ＋TD ．A ＜0，V ＝S ＋T【分析】本题要注意三点：a k 有正有负；S 为总收入，是所有正数的和；T 为总支出，是所有非正数的和．答案为C【评析】本题结合实际背景，强调算法的应用价值，是一种比较新的题型，应引起关注．练习9一、选择题1．任何一个算法都必须有的基本结构是( )A．顺序结构B．条件分支结构C．循环结构D．以上三个都要有2．下面给出对程序框图的几种说法：①任何一个程序框图都必须有起止框；②判断框有一个入口，有不止一个出口；③对于一个算法来说，判断框内的条件表达方式是唯一的；其中正确的有( )A．0个B．1个C．2个D．3个3．在算法的逻辑结构中，要求进行逻辑判断并根据结果进行不同处理的是哪种结构( ) A．顺序结构B．条件分支结构和循环结构C．顺序结构和条件分支结构D．顺序结构和循环结构4．算法：S1 输入n；S2 判断n是否是2；若n＝2，则n满足条件，若n＞2，则执行S3；S3 依次从2到n－1检验能否整除n，若都不能整除，则n满足条件；满足上述算法的n是( )A．奇数B．偶数C．质数D．合数二、填空题5．阅读下面两个程序框图，框图1输出的结果为______；框图2输出的结果为______．框图1 框图26．(08广东)阅读图9－8的程序框图，若输入m＝4，n＝6，则输出a＝______，i＝______．图9－8 图9－97．阅读图9－9的程序框图，若输入的n是100，则输出的变量S和T的值依次是______．8．“x＝3*5”和“x＝x＋1”是某个程序中的先后相邻两个语句，下列说法中①“x＝3*5”是将数值15赋给x，而不是普通运算“x＝3*5＝15”；②“x＝3*5”可以写成“3*5＝x”③语句“x＝x＋1”在执行时，“＝”右边x为15，“＝”左边x为16；正确的有______．三、解答题9．分别用辗转相除法和更相减损术求189和81的最大公约数．10．用循环语句书写求1＋2＋3＋…＋n＞1000的最小自然数n的算法，画出程序框图，并写出相应的程序(选做)．11．(09宁夏)为了测量两山顶MN间的距离，飞机沿水平方向在AB两点进行测量，MN在同一个铅垂平面内(如图)．飞机能够测量的数据有俯角和AB间的距离，请你设计一个方案，包括：指出需要测量的数据(用字母表示，并在图中标出)；用文字和公式写出计算MN间距离的步骤．专题九 算法参考答案练习9一、选择题1．A 2．C 3．B 4．C 二、填空题5．27，21 6．12，3 7．2550，2500 8．①③． 三、解答题9．解：辗转相除法：3278127281189 ⨯=⨯=，所以最大公约数为27．更相减损术：189－81＝108，108－81＝27，81－27＝54，54－27＝27， 所以最大公约数为27． 10．解：S1 输入S ＝0，i ＝1； S2 S ＝S ＋i ，i ＝i ＋1；S3 若S ≤1000，重复执行S2； 若 S ＞1000，输出i ．S ＝0，i ＝1； While S ≤1000 S ＝S ＋i ； i ＝i ＋1； endprint （%io （2），i ）11．解：如图(1)需要测量的数据有：A 点到M 、N 的俯角α1，β1；B 点到M 、N 的俯角α 2，β 2；A 、B 的距离d ．11 / 11 (2)第一步：计算BM ，由正弦定理)sin(sin 211ααα+=d BM ； 第二步：计算BN ，由正弦定理)sin(sin 121βββ-=d BN ； 第三步：计算MN ，由余弦定理 )cos(22122αβ+++=⋅⋅BN BM BN BM MN ．。

算法初步与程序框图1、算法的概念：算法通常指按照一定的规则解决某一类问题的明确和有限的步骤。

2、程序框图：用程序框、流程线及文字说明来表示算法的图形叫做程序框图或流程图。

（1）用框图表示算法步骤的一些常用的图形符号图形符号名称功能终端框（起止框）表示一个算法的起始和结束，是任何算法程序框图不可缺少的输入、输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输出的位置处理框（执行框）赋值、计算.算法中处理数据需要的算式、公式等，它们分别写在不同的用以处理数据的处理框内判断框判断某一条件是否成立，成立时出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框，表示算法进行的前进方向以及先后顺序连接点如果一个流程图需要分开来画，要在断开处画上连接点，并标出连接的号码（2）程序框图的结构形式①顺序结构；②条件结构；③循环结构；（3）基本算法语句①输入语句；②输出语句；③赋值语句；④条件语句；⑤循环语句；3、程序框图举例：开始11（1）（2）4、辗转相除法：5、更相减损术：6、秦九韶算法：7、二分法：8、进位制：9、流程图和结构图框图是表示一个系统各部分和各环节之间关系的图示，它的作用在于能够清晰地表达比较复杂的系统各部分之间的关系，框图可分为流程图和结构图，流程图与结构图直观形象、简洁、明了，在日常生活中应用广泛.一、流程图：流程图常常用来表示一个动态过程，通常会有一个“起点”，一个或多个“终点”.程序框图是流程图的一种.流程图可以直观、明确地表示动态过程从开始到结束的全部步骤.它是由图形符号和文字说明构成的图示.流程图用于描述一个过程性的活动，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间用流程线联系.基本单元中的内容要根据需要而确定.可以在基本单元中具体说明，也可以为基本单元设置若干子单元.10、流程图的种类(1)算法流程图①算法流程图在必修课程中已经学过,它是一种特殊的流程图,主要适用于计算机程序的编写.②在算法流程图内允许有闭合回路.(2)工艺流程图①工艺流程图是常见的一种流程图,又称统筹图，在日常生活、生产实践等各方面经常用到工艺流程图.②用来描述具有先后顺序的时间特征的动态过程.③工艺流程图的构成由矩形框、流程线和名称（代号）构成.④工艺流程图可以有一个或多个“起点”，一个或多个“终点”，对于同一个矩形框可以有多个流出点和流入点.⑤在工艺流程图中不允许出现几道工序首尾相连接的圈图或循环回路.20、绘制流程图的一般过程首先，用自然语言描述流程步骤；其次，分析每一步骤是否可以直接表达，或需要借助于逻辑结构来表达； 再次，分析各步骤之间的关系；最后，画出流程图表示整个流程.二、结构图：表示一个系统中各部分之间的组成结构的框图叫做结构图.10、结构图的种类常用的结构图一般包括知识结构图、组织结构图、建筑结构图、布局结构图及分类结构图.20、绘制结构图步骤：（1）确定组成系统的基本要素，及它们之间的关系.（2）将系统的主体要素及其之间的关系表示出来.（3）确定主体要素的下位要素（从属主体的要素）“下位”要素比“上位”要素更为具体，“上位”要素比“下位”要素更为抽象.（4）逐步细化各层要素，直到将整个系统表示出来为止.三、结构图与流程图的区别：流程图和结构图不同.流程图是表示一系列活动相互作用、相互制约的顺序的框图.结构图是表示一个系统中各部分之间的组成结构的框图.流程图描述动态过程，结构图刻画系统结构.流程图通常会有一个“起点”，一个或多个“终点”，其基本单元之间由有向线连接；结构图则更多地表现为“树”状结构，其基本要素之间一般为逻辑关系.四、考点详解考点一:流程图类型一:算法流程图例1、写出方程0ax b += (,a b 为常数)的根的流程图.分析：因为,a b 是实数，要解方程需先判断a 是否为0,当0a ≠时，方程根为b x a =-;当0a =时，需再次判断b 是否为0,若0b =,则方程根为全体实数，若0b ≠,则方程无解，因此可以用算法中的条件结构来实现，相应程序语句是条件语句.解：根据以上的算法分析可得出算法流程图：点评:算法流程图是学习算法语言的必备工具,在使用时必须用其标准的图形符号.变式练习1:某程序框图如图所示，该程序运行后输出的k 的值是（ ）A ．4B ．5C ．6D ．7类型二: 工序流程图例2、某工厂装配一辆轿车的工序、工序所花的时间及各工序的先后关系如下表所示：开始输入,a b0a ≠? b x a=- 0b ≠? 输出方程无解 输出方程根是全体实数输出原方程根为x 结束否 否是是注：紧前工序，即与该工序相衔接的前一工序．（1）画出装配该轿车的工序流程图；（2）装配一辆轿车的最短时间是多少小时？分析：要画工序流程图，首先要弄清整项工程应划分为多少道工序，这当然应该由上到下，先粗略后精细，其次是仔细考虑各道工序的先后顺序及相互联系、制约的程度，最后考虑哪些工序可以平行进行，哪些工序可以交叉进行．一旦上述问题都考虑清楚了，一个合理的工序流程图就成竹在胸了，依据其去组织生产，指挥施工，就能收到统筹兼顾的功效．解：（１）工序流程图如下图所示：（2）装配一辆轿车的最短时间是1154125340+++++=（小时）．点评: 有关工序流程图应先理清工序大体分几个阶段，再对每一阶段细分，每一步应注意先后顺序，这是十分关键的，否则会产生错误.在画工序流程图时，不能出现几道工序首尾相接的圈图或循环回路.变式练习2:某成品的组装工序图如下，箭头上的数字表示组装过程中所需要的时间（小时），不同车间可同时工作，同一车间不能同时做两种或两种以上的工作，则组装该产品所需要的最短时间是（ ）A. 11小时B. 13小时C. 15小时D. 17小时考点二: 结构图类型一: 知识结构图例3、设计一个结构图，表示《数学{5}》第二章“数列”的知识结构图． 分析:画知识结构图的过程与方法：首先，要对所画结构图从头到尾抓住主要脉络进行分解；然后将每一步分解进行归纳与提炼，形成一个个知识点，并将其逐一地写在矩形框内；最后，按其内在的逻辑顺序将它们排列起来并且用线段相连，这样就画成了知识结构图．解：本章的知识结构图如下：点评：要熟悉知识结构，注意实际问题的逻辑顺序和概念上的从属关系,这个结构图从整体上反映了数列的结构，从左向右反映的是要素之间的从属关系．在画结构图时，应根据具体需要确定复杂程度，简洁的结构图有时能更好地反映主体要素之间的关系和系统的整体特点．另外在画结构图时还应注意美观、明了． 变式练习3:下图是《集合》的知识结构图，如果要加入“子集”，则应该放在（ ）A. “集合的概念”的下位B. “集合的表示”的下位C. “基本关系”的下位D. “基本运算”的下位类型二: 组织结构图例4、下面为某集团的组织结构图，请据下图分析财务部和人力资源部的隶属关系．分析: 根据组织结构图,分析好各部门之间的从属关系,最后作答.解：由组织结构图可分析得：财务部直属总裁管理；而总裁又由董事长管理，董事长服从于董事会管理．人力资源部由董事长助理直接管理，董事长助理服从董事长管理，董事长又服从于董事会管理，董事会是最高管理部门．点评：有关组织结构图一般都呈“树”形结构．这种图直观，容易理解，被应用于很多领域中．在组织结构图中，可采用从上到下或从左到右的顺序绘制图，注意各单元要素之间的关系，并对整个组织结构图进行浏览处理，注重美观、简洁、明了．变式练习4:某公司做人事调整：设总经理一个，配有经理助理一名；设副经理两人，直接对总经理负责，设有6个部门，其中副经理A 管理生产部、安全部和质量部，经理B 管理销售部、财务部和保卫部；生产车间由生产部和安全部共同管理，公司配有质检中心和门岗。

1.2.2选择结构整体设计教材分析在一个算法中经常会遇到对一个条件进行判断，如果条件成立则执行某个操作，如果条件不成立则执行另一个操作.因此在算法的流程图中，根据条件是否成立有着不同的流向.像这种根据条件作出判断，再决定执行哪一种操作的结构称为选择结构(selection structure）（或称“分支结构"）。

一个选择结构都包含一个判断框，当条件成立时执行标有“Ｙ”或者“是”的分支，当条件不成立时执行标有“Ｎ”或者“否”的分支。

图1的虚线框内就是常见的几种选择结构,在（1)中,当条件“n>3”成立时执行A，否则执行B;在（2）中，当条件“n>3”成立时执行A，否则直接脱离选择结构;在（3）中，当条件“n〉3"成立时直接脱离选择结构，否则执行B。

图1对于选择结构要注意以下几点：（1）在选择结构中不论条件是否成立,只能执行A框或者B框之一，不能既执行A框，又执行B框，即“Ｙ"和“Ｎ”两者之中只能选择一个，不能两者都选择;（2）在选择结构中不论条件是否成立,必须执行A框或者B框之一,不能既不执行A框，又不执行B框，即“Ｙ”和“Ｎ”两者之中必须选择一个,不能两者都不选择；（3）A框和B框中可以有一个是空的，即可以不执行任何操作直接脱离选择结构，但是不能两个框都是空的；（4）无论走哪条路径，执行完A或者B之后都经过Ｐ，然后才脱离选择结构；（5）选择结构可以是嵌套的,即在选择结构之中还可以出现选择结构，这种结构主要是出现在有多个条件判断的算法中；(6)选择结构可以和其他结构嵌套，形成比较复杂的结构;（7）A框或者B框可以不止一个操作，A框本身就可以是一个独立的算法结构.三维目标1。

通过实例的训练，使学生理解选择结构的意义。

2.能用流程图表示选择结构以及能用选择结构的流程图表示简单问题的算法，养成良好的逻辑思维习惯，发展有条理的思考与表达能力，达到提升学生逻辑思维能力的目标.重点难点教学重点：用选择结构的流程图表示算法。

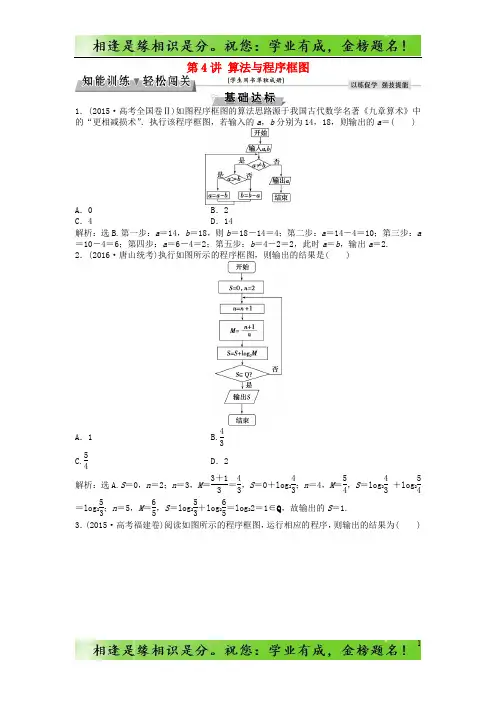

第4讲 算法与程序框图1．(2015·高考全国卷Ⅱ)如图程序框图的算法思路源于我国古代数学名著《九章算术》中的“更相减损术”．执行该程序框图，若输入的a ，b 分别为14，18，则输出的a ＝( )A ．0B ．2C ．4D ．14解析：选B.第一步：a ＝14，b ＝18，则b ＝18－14＝4；第二步：a ＝14－4＝10；第三步：a ＝10－4＝6；第四步：a ＝6－4＝2；第五步：b ＝4－2＝2，此时a ＝b ，输出a ＝2. 2．(2016·唐山统考)执行如图所示的程序框图，则输出的结果是( )A ．1 B.43 C.54D ．2解析：选A.S ＝0，n ＝2；n ＝3，M ＝3＋13＝43，S ＝0＋log 243；n ＝4，M ＝54，S ＝log 243 ＋log 254＝log 253；n ＝5，M ＝65，S ＝log 253＋log 265＝log 22＝1∈Q ，故输出的S ＝1.3．(2015·高考福建卷)阅读如图所示的程序框图，运行相应的程序，则输出的结果为( )A ．2B ．1C ．0D ．－1解析：选C.由框图知，第1次循环，S ＝0＋cos π2＝0，i ＝2；第2次循环，S ＝0＋cos π＝－1，i ＝3；第3次循环，S ＝－1＋cos 3π2＝－1，i ＝4；第4次循环，S ＝－1＋cos 2π＝0，i ＝5；第5次循环，S ＝0＋cos 52π＝0，i ＝6>5.此时结束循环，输出S ＝0. 4．已知实数x ∈[2，30]，执行如图所示的程序框图，则输出的x 不小于103的概率为( )A.514B.914C.59D.49解析：选B.由程序框图可知，经过3次循环跳出，设输入的初始值为x ＝x 0，则输出的x ＝2[2(2x 0＋1)＋1]＋1≥103，所以8x 0≥96，即x 0≥12，故输出的x 不小于103的概率为P ＝30－1230－2＝1828＝914. 5．(2015·高考安徽卷)执行如图所示的程序框图(算法流程图)，输出的n 为 ( )A ．3B ．4C ．5D ．6解析：选B.a ＝1，n ＝1，第1步：|1－1.414|≥0.005，a ＝1＋11＋1＝32，n ＝2；第2步：⎪⎪⎪⎪⎪⎪32－1.414＝0.086≥0.005，a ＝1＋11＋32＝75，n ＝3； 第3步：⎪⎪⎪⎪⎪⎪75－1.414＝0.014≥0.005，a ＝1＋11＋75＝1712，n ＝4； 第4步：⎪⎪⎪⎪⎪⎪1712－1.414≈0.002 6＜0.005， 输出n ＝4.故选B.6．(2016·河北省五校联盟质量监测)如图，x 1，x 2，x 3为某次考试三个评阅人对同一道题的独立评分，p 为该题的最终得分，当x 1＝6，x 2＝9，p ＝8.5时，x 3等于()A ．11B ．8. 5C ．8D ．7解析：选C.由程序框图可知，若x 3＝11，则|x 3－x 1|＜|x 3－x 2|不成立，于是p ＝11＋92＝10，所以选项A 不正确；若x 3＝8.5，则|x 3－x 1|＜|x 3－x 2|不成立，于是p ＝8.5＋92＝8.75，所以选项B 不正确；若x 3＝8，则|x 3－x 1|＜|x 3－x 2|不成立，于是p ＝8＋92＝8.5，所以选项C 正确；若x 3＝7，则|x 3－x 1|＜|x 3－x 2|成立，于是p ＝6＋72＝6.5，所以选项D 不正确．7．(2016·海淀区第二学期调研)李强用流程图把早上上班前需要做的事情做了如下几种方案，则所用时间最少的是方案________．方案一：方案二：方案三：解析：方案一所用时间为8＋5＋13＋7＋15＋6＝54.方案二所用时间为8＋15＋7＝30.方案三所用时间为8＋13＋7＝28.所以所用时间最少的是方案三． 答案：三8．(2016·陕西省质量监测)如图是一个算法程序，则输出的n 的值为________．解析：第一次循环后m ＝1，n ＝1；第二次循环后m ＝3，n ＝2；第三次循环后m ＝14，n ＝3；第四次循环后m ＝115，n ＝4，循环结束，输出的n 为4. 答案：49．输入x ＝5，运行如图所示的程序之后得到的y 等于________． Input xIf x <0 Theny ＝(x ＋1)*(x ＋1) Elsey ＝(x －1)*(x －1) End If Print y End解析：由题意，得y ＝f (x )＝⎩⎪⎨⎪⎧（x ＋1）2，x <0，（x －1）2，x ≥0， 所以f (5)＝(5－1)2＝16. 答案：1610．一个算法的程序框图如图所示，若输入的值为2 017，则输出的i 值为________．解析：运行程序框图．x ＝2 017，a ＝2 017，i ＝1，b ＝11－2 017＝－12 016，b ≠x ；i ＝2，a ＝－12 016，b ＝11－⎝ ⎛⎭⎪⎫－12 016＝2 0162 017，b ≠x ；i ＝3，a ＝2 0162 017，b ＝11－2 0162 017＝2 017，b ＝x .终止循环， 故输出i ＝3. 答案：31．(2016·石家庄一模)执行如图所示的程序框图，如果输入的依次是1，2，4，8，则输出的S 为( )A ．2B ．2 2C ．6D ．4解析：选B.当a 1＝1，a 2＝2，a 3＝4，a 4＝8时，S ＝1，i ＝1，i ＝1≤4，S ＝10×11＝1，i ＝2；i ＝2≤4，S ＝112×212＝2，i ＝3；i ＝3≤4，S ＝(2)23×413＝2，i ＝4；i ＝4≤4，S ＝234×814＝22，i ＝5；i ＝5>4，此时循环结束，输出S ＝22，故选B.2．某程序框图如图所示，若该程序运行后输出的值是95，则( )A ．a ＝4B ．a ＝5C ．a ＝6D ．a ＝7解析：选A.该程序框图的功能为计算1＋11×2＋12×3＋…＋1a （a ＋1）＝2－1a ＋1的值，由已知输出的值为95，可知当a ＝4时，2－1a ＋1＝95.故选A.3．关于函数f (x )＝⎩⎪⎨⎪⎧－x ，1<x ≤4，cos x ，－1≤x ≤1的程序框图如图所示，现输入区间[a ，b ]，则输出的区间是________．解析：由程序框图的第一个判断条件为f (x )>0，当f (x )＝cos x ，x ∈[－1，1]时满足，然后进入第二个判断框，需要解不等式f ′(x )＝－sin x ≤0，即0≤x ≤1.故输出区间为[0，1]．答案：[0，1]4．某程序框图如图所示，则该程序运行后输出的S 的值为________．解析：依题意得，运行程序后输出的是数列{a n }的第2 017项，其中数列{a n }满足：a 1＝1，a n ＋1＝⎩⎪⎨⎪⎧2a n ，a n <1，18a n ，a n ≥1.注意到a 2＝18，a 3＝14，a 4＝12，a 5＝1，a 6＝18，…，该数列中的项以4为周期重复性地出现，且2 017＝4×504＋1，因此a 2 017＝a 1＝1，运行程序后输出的S 的值为1. 答案：15．(2016·成都模拟)已知某算法的程序框图如图所示，若将输出的(x ，y )值依次记为(x 1，y 1)，(x 2，y 2)，…，(x n ，y n )，…(1)若程序运行中输出的一个数组是(9，t )，求t 的值； (2)程序结束时，共输出(x ，y )的组数为多少？解：(1)由程序框图知，当x ＝1时，y ＝0，当x ＝3时，y ＝－2；当x ＝9时，y ＝－4，所以t ＝－4.(2)当n ＝1时，输出一对，当n ＝3时，又输出一对，…，当n ＝2 015时，输出最后一对，共输出(x ，y )的组数为1 008.。
