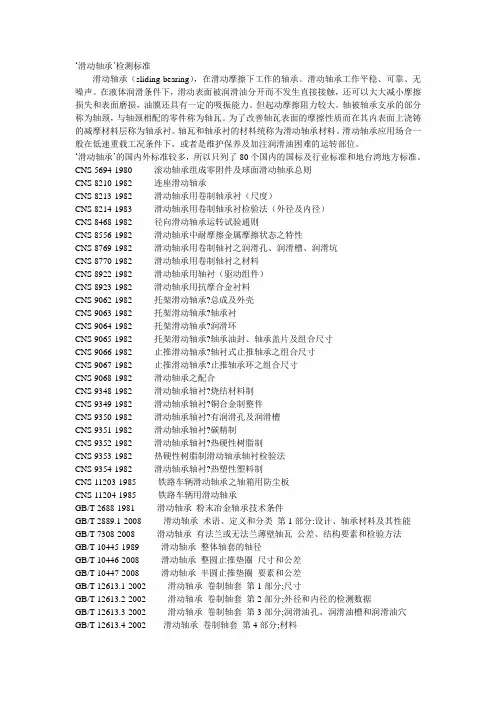

‘滑动轴承’检测标准滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。
但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。
‘滑动轴承’的国内外标准较多，所以只列了80个国内的国标及行业标准和地台湾地方标准。
CNS 5694-1980 滚动轴承组成零附件及球面滑动轴承总则CNS 8210-1982 连座滑动轴承CNS 8213-1982 滑动轴承用卷制轴承衬（尺度）CNS 8214-1983 滑动轴承用卷制轴承衬检验法（外径及内径）CNS 8468-1982 径向滑动轴承运转试验通则CNS 8556-1982 滑动轴承中耐摩擦金属摩擦状态之特性CNS 8769-1982 滑动轴承用卷制轴衬之润滑孔、润滑槽、润滑坑CNS 8770-1982 滑动轴承用卷制轴衬之材料CNS 8922-1982 滑动轴承用轴衬（驱动组件）CNS 8923-1982 滑动轴承用抗摩合金衬料CNS 9062-1982 托架滑动轴承?总成及外壳CNS 9063-1982 托架滑动轴承?轴承衬CNS 9064-1982 托架滑动轴承?润滑环CNS 9065-1982 托架滑动轴承?轴承油封、轴承盖片及组合尺寸CNS 9066-1982 止推滑动轴承?轴衬式止推轴承之组合尺寸CNS 9067-1982 止推滑动轴承?止推轴承环之组合尺寸CNS 9068-1982 滑动轴承之配合CNS 9348-1982 滑动轴承轴衬?烧结材料制CNS 9349-1982 滑动轴承轴衬?铜合金制整件CNS 9350-1982 滑动轴承轴衬?有润滑孔及润滑槽CNS 9351-1982 滑动轴承轴衬?碳精制CNS 9352-1982 滑动轴承轴衬?热硬性树脂制CNS 9353-1982 热硬性树脂制滑动轴承轴衬检验法CNS 9354-1982 滑动轴承轴衬?热塑性塑料制CNS 11203-1985 铁路车辆滑动轴承之轴箱用防尘板CNS 11204-1985 铁路车辆用滑动轴承GB/T 2688-1981 滑动轴承粉末冶金轴承技术条件GB/T 2889.1-2008 滑动轴承术语、定义和分类第1部分:设计、轴承材料及其性能GB/T 7308-2008 滑动轴承有法兰或无法兰薄壁轴瓦公差、结构要素和检验方法GB/T 10445-1989 滑动轴承整体轴套的轴径GB/T 10446-2008 滑动轴承整圆止推垫圈尺寸和公差GB/T 10447-2008 滑动轴承半圆止推垫圈要素和公差GB/T 12613.1-2002 滑动轴承卷制轴套第1部分;尺寸GB/T 12613.2-2002 滑动轴承卷制轴套第2部分;外径和内径的检测数据GB/T 12613.3-2002 滑动轴承卷制轴套第3部分;润滑油孔、润滑油槽和润滑油穴GB/T 12613.4-2002 滑动轴承卷制轴套第4部分;材料GB/T 12948-1991 滑动轴承双金属结合强度破坏性试验方法GB/T 12949-1991 滑动轴承覆有减摩塑料层的双金属轴套GB/T 14910-1994 滑动轴承厚壁多层轴承衬背技术要求GB/T 16748-1997 滑动轴承金属轴承材料的压缩试验GB/T 18323-2001 滑动轴承烧结轴套的尺寸和公差GB/T 18324-2001 滑动轴承铜合金轴套GB/T 18325.1-200 滑动轴承流体动压润滑条件下试验机内和实际应用的滑动轴承疲劳强度GB/T 18326-2001 滑动轴承薄壁滑动轴承用金属多层材料GB/T 18327.1-2001 滑动轴承基本符号GB/T 18327.2-2001 滑动轴承应用符号GB/T 18329.1-2001 滑动轴承多层金属滑动轴承结合强度的超声波无损检验GB/T 18330-2001 滑动轴承薄壁轴瓦和薄壁轴套的壁厚测量GB/T 18331.1-2001 滑动轴承卷制轴套外径的检测GB/T 18844-2002 滑动轴承损坏和外观变化的术语、特征及原因GB/T 21466.1-2008 稳态条件下流体动压径向滑动轴承.圆柱滑动轴承.第1部分:计算过程GB/T 21466.2-2008 稳态条件下流体动压径向滑动轴承圆形滑动轴承第2部分：计算过程中所用函数GB/T 21466.3-2008 稳态条件下流体动压径向滑动轴承.圆形滑动轴承.第3部分:许用的运行参数HG/T 2121-1991 可倾瓦径向滑动轴承技术条件JB/T 743-2000 电机用Z系列座式滑动轴承JB/T 2560-2007 整体有衬正滑动轴承座型式与尺寸JB/T 2561-2007 对开式二螺柱正滑动轴承座型式与尺寸JB/T 2562-2007 对开式四螺柱正滑动轴承座型式与尺寸JB/T 2563-2007 对开式四螺柱斜滑动轴承座型式与尺寸JB/T 2564-2007 滑动轴承座技术条件JB/T 5888.1-2000 电机用DQ系列端盖式滑动轴承.技术条件JB/T 5888-2005 电机用DQ系列滑动轴承结构与尺寸JB/T 5985-1992 滑动轴承.水润滑热固性塑料轴承JB/T 7920-1995 滑动轴承薄壁轴瓦周长的检验方法JB/T 7921-1995 滑动轴承单层和多层轴承用铸造铜合金JB/T 7922-1995 滑动轴承单层轴承用锻造铜合金JB/T 7923-1995 滑动轴承单层轴承用铝基合金JB/T 7925.1-1995 滑动轴承单层轴承减摩合金硬度检验方法JB/T 7925.2-1995 滑动轴承多层轴承减摩合金硬度检验方法JJG(机械) 86-1992 滑动轴承薄壁轴承互校准模检定规程LY/T 1501-1999 森林铁路车辆无导框滑动轴承铸钢轴箱体技术条件MT/T 643-1996 滚筒采煤机用三层复合材料滑动轴承TB/T 2875-1998 滑动轴承几何特性和材料质量特性的质量控制技术和检验TB/T 2876-1998 滑动轴承.薄壁轴瓦和薄壁筒形轴承的壁厚测量TB/T 2958-1999 滑动轴承. 薄壁轴瓦周长检验TB/T 2959-1999 滑动轴承. 金属多层滑动轴承粘结层的超声波无损检验TB/T 2984-2000 滑动轴承.金属多层滑动轴承渗透无损检测TB/T 3020-2001 滑动轴承.薄壁轴承用多层材料TB/T 3033-2002 滑动轴承损坏和外观变化的术语、特征及原因YB/T 5364-2006 滑动轴承用铝锡合金-钢复合带。
滑动轴承概述轴承轴承支承轴及轴上零件，保证轴的旋转精度。
根据轴承工作的摩擦性质，可分为滑动轴承和滚动轴承。
滑动轴承具有工作平稳、无噪音、径向尺寸小、耐冲击和承载能力大等优点。
而滚动轴承是标准零件，成批量生产成本低，安装方便，广泛应用。
对于初学者来讲，滚动轴承的类型选择；寿命计算；组合设计是比较难掌握。
因此，滚动轴承的寿命计算和组合设计是本章讨论的重点。

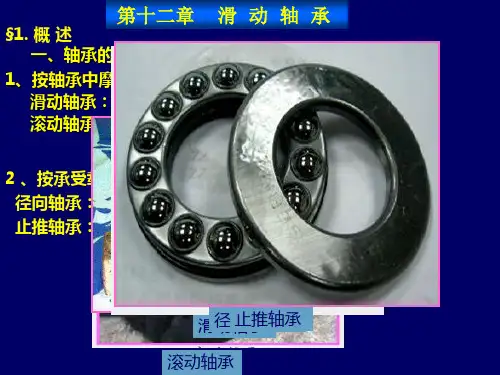

§11—1 滑动轴承概述一、滑动轴承的类型滑动轴承按其承受载荷的方向分为：（1）径向滑动轴承，它主要承受径向载荷。
（2）止推滑动轴承，它只承受轴向载荷。
滑动轴承按摩擦（润滑）状态可分为液体摩擦（润滑）轴承和非液体摩擦（润滑）轴承。
（1）液体摩擦轴承（完全液体润滑轴承）液体摩擦轴承的原理是在轴颈与轴瓦的摩擦面间有充足的润滑油，润滑油的厚度较大，将轴颈和轴瓦表面完全隔开。
因而摩擦系数很小，一般摩擦系数=0.001～0.008。
由于始终能保持稳定的液体润滑状态。
这种轴承适用于高速、高精度和重载等场合。
（2）非液体摩擦轴承（不完全液体润滑轴承）非液体摩擦轴承依靠吸附于轴和轴承孔表面的极薄油膜，单不能完全将两摩擦表面隔开，有一部分表面直接接触。
因而摩擦系数大，=0.05～0.5。
如果润滑油完全流失，将会出现干摩擦。
剧烈摩擦、磨损，甚至发生胶合破坏。
二、滑动轴承的特点优点：（1）承载能力高；（2）工作平稳可靠、噪声低；（3）径向尺寸小；（4）精度高；（5）流体润滑时，摩擦、磨损较小；（6）油膜有一定的吸振能力缺点：（1）非流体摩擦滑动轴承、摩擦较大，磨损严重。
（2）流体摩擦滑动轴承在起动、行车、载荷、转速比较大的情况下难于实现流体摩擦；（3）流体摩擦、滑动轴承设计、制造、维护费用较高。
§11—2 滑动轴承的结构和材料一、径向滑动轴承1．整体式滑动轴承整体式滑动轴承结构如图所示，由轴承座1和轴承衬套2组成，轴承座上部有油孔，整体衬套内有油沟，分别用以加油和引油，进行润滑。
滑动轴承的分类一、前言滑动轴承是机械中常见的一种零件，用于支撑旋转轴的运动，减小摩擦和磨损。
根据不同的工作条件和要求，滑动轴承可以分为多种类型。
本文将详细介绍滑动轴承的分类。
二、按材料分类1.金属材料滑动轴承金属材料滑动轴承是最常见的一种，主要由钢铁、铜合金等金属制成。
这类轴承具有较高的强度和刚度，适用于较高负荷和较大转速的工作条件。
2.非金属材料滑动轴承非金属材料滑动轴承主要由塑料、陶瓷等非金属材料制成。
这类轴承具有较好的耐腐蚀性和抗磨损性能，在特殊工况下应用广泛。
三、按结构分类1.平面滑动轴承平面滑动轴承是最简单的一种，由两个平行表面组成。
这类轴承适用于低速低负荷场合。
2.圆柱形滑动轴承圆柱形滑动轴承是一种常见的轴承类型，主要由内、外圆柱面组成。
这类轴承适用于中低速中等负荷场合。
3.锥形滑动轴承锥形滑动轴承由内、外锥面组成，能够承受较大的径向和轴向负荷。
这类轴承适用于高速高负荷场合。
4.球形滑动轴承球形滑动轴承由内、外球面组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于中低速中等负荷场合。
5.滚子式滑动轴承滚子式滑动轴承由多个圆柱或锥形滚子组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于高速高负荷场合。
四、按润滑方式分类1.干摩擦式滑动轴承干摩擦式滑动轴承没有润滑剂，主要依靠材料自身的耐磨性来减小摩擦和磨损。
这类轴承适用于低速低负荷场合。
2.液体润滑式滑动轴承液体润滑式滑动轴承依靠液体润滑剂来减小摩擦和磨损，主要包括油膜、水膜、气膜等。
这类轴承适用于高速高负荷场合。
3.干油润滑式滑动轴承干油润滑式滑动轴承在摩擦表面上加入一定量的固体或半固体的油脂，能够减小摩擦和磨损。
这类轴承适用于中低速中等负荷场合。
五、按应用领域分类1.汽车用滑动轴承汽车用滑动轴承主要应用于汽车发动机、变速器等部位，具有较高的耐磨性和耐高温性能。
2.工业机械用滑动轴承工业机械用滑动轴承包括各种大型机械设备，如钢铁、水泥、造纸等行业的生产设备。

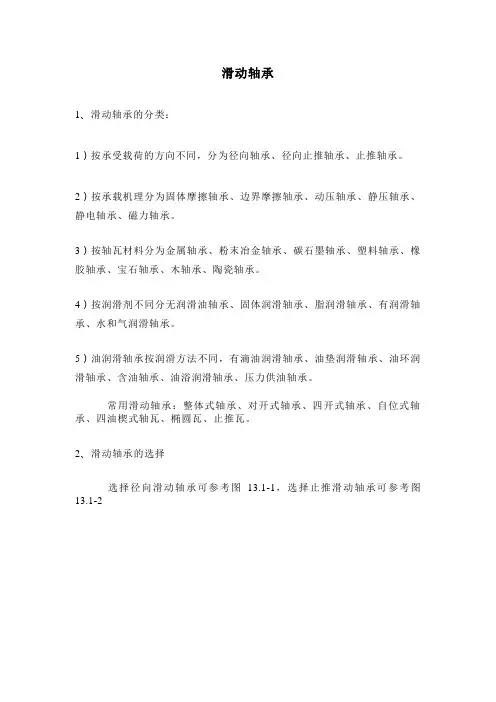

滑动轴承1、滑动轴承的分类：1）按承受载荷的方向不同，分为径向轴承、径向止推轴承、止推轴承。
2）按承载机理分为固体摩擦轴承、边界摩擦轴承、动压轴承、静压轴承、静电轴承、磁力轴承。
3）按轴瓦材料分为金属轴承、粉末冶金轴承、碳石墨轴承、塑料轴承、橡胶轴承、宝石轴承、木轴承、陶瓷轴承。
4）按润滑剂不同分无润滑油轴承、固体润滑轴承、脂润滑轴承、有润滑轴承、水和气润滑轴承。
5）油润滑轴承按润滑方法不同，有滴油润滑轴承、油垫润滑轴承、油环润滑轴承、含油轴承、油浴润滑轴承、压力供油轴承。
常用滑动轴承：整体式轴承、对开式轴承、四开式轴承、自位式轴承、四油楔式轴瓦、椭圆瓦、止推瓦。
2、滑动轴承的选择选择径向滑动轴承可参考图13.1-1，选择止推滑动轴承可参考图13.1-23、对轴瓦基本要求（1）轴瓦应可靠地固定在轴承体上，不允许有任何相对轴向或径向运动。
（2）足够的强度与刚度。
（3）合金层必须对轴瓦紧密结合，不允许有任何气孔、松动。
（4）散热好。
（5）润滑好。
（6）轴承体有良好同心度，易拆卸检修。
4、对合金层的基本要求（1）抗压及抗疲劳强度足够，保证轴承承载能力大。
（2）可塑性好，允许轴少量倾斜偏移，允许微小硬颗粒嵌入。
（3）耐磨性好，摩擦系数低。
（4）导热性好。
（5）跑合性好，可缩短跑合时间，延长使用寿命。
5、轴瓦的引油方法（1）当轴瓦下半部承受载荷时，应由上部引入润滑油，也就是进油孔应避开轴承区，防止破坏油膜的连续，降低承载能力。
油槽不应沿轴瓦全长上开通，其长度一般为轴瓦长度的80%。
如两端开通，会降低承载能力。
（2）负荷交替作用在上下瓦时，应在轴瓦侧面，如轴瓦结合面附近引油。
（3）负荷随轴旋转而变化时，可借轴颈上钻出的油孔，或者由轴颈表面的纵向油槽布油。
但油孔、油槽应开在油层压力最低处，即应参照轴颈负荷矢量图指定的部位引油。
或在轴承背面开环形油槽引油。
轴瓦检修：1.检查(1)要求用小铅锤沿合金衬里表面顺次敲击，若为清脆声，则表示合金层与底瓦贴合牢固，亦无裂纹与孔洞。
