下载文档原格式

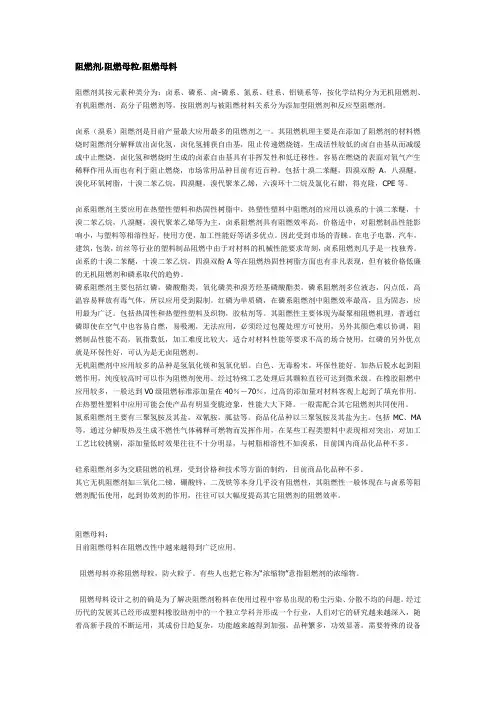

阻燃剂,阻燃母粒,阻燃母料阻燃剂其按元素种类分为：卤系、磷系、卤-磷系、氮系、硅系、铝镁系等，按化学结构分为无机阻燃剂、有机阻燃剂、高分子阻燃剂等，按阻燃剂与被阻燃材料关系分为添加型阻燃剂和反应型阻燃剂。
卤系（溴系）阻燃剂是目前产量最大应用最多的阻燃剂之一。
其阻燃机理主要是在添加了阻燃剂的材料燃烧时阻燃剂分解释放出卤化氢，卤化氢捕获自由基，阻止传递燃烧链，生成活性较低的卤自由基从而减缓或中止燃烧，卤化氢和燃烧时生成的卤素自由基具有非挥发性和低迁移性，容易在燃烧的表面对氧气产生稀释作用从而也有利于阻止燃烧，市场常用品种目前有近百种。
包括十溴二苯醚，四溴双酚A，八溴醚，溴化环氧树脂，十溴二苯乙烷，四溴醚，溴代聚苯乙烯，六溴环十二烷及氯化石蜡，得克隆，CPE等。
卤系阻燃剂主要应用在热塑性塑料和热固性树脂中，热塑性塑料中阻燃剂的应用以溴系的十溴二苯醚，十溴二苯乙烷，八溴醚，溴代聚苯乙烯等为主，卤系阻燃剂具有阻燃效率高，价格适中，对阻燃制品性能影响小，与塑料等相溶性好，使用方便，加工性能好等诸多优点。
因此受到市场的青睐。
在电子电器，汽车，建筑，包装，纺丝等行业的塑料制品阻燃中由于对材料的机械性能要求苛刻，卤系阻燃剂几乎是一枝独秀。
卤系的十溴二苯醚，十溴二苯乙烷，四溴双酚A等在阻燃热固性树脂方面也有非凡表现，但有被价格低廉的无机阻燃剂和磷系取代的趋势。

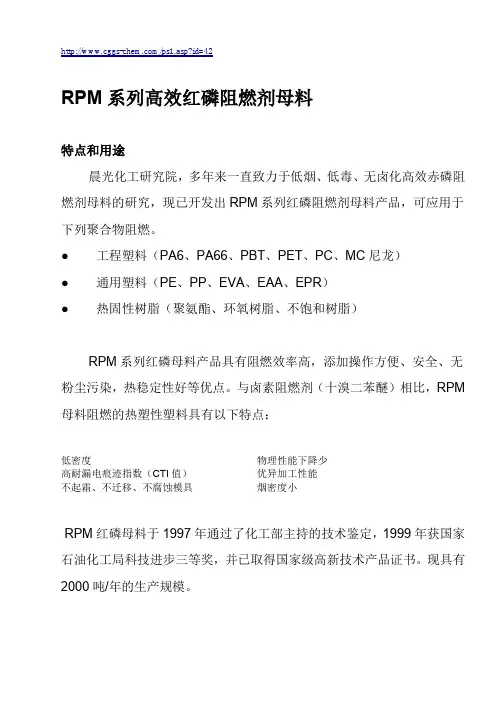

磷系阻燃剂主要包括红磷，磷酸酯类，氧化磷类和溴芳烃基磷酸酯类。
磷系阻燃剂多位液态，闪点低，高温容易释放有毒气体，所以应用受到限制。
红磷为单质磷，在磷系阻燃剂中阻燃效率最高，且为固态，应用最为广泛。
包括热固性和热塑性塑料及织物，胶粘剂等。
其阻燃性主要体现为凝聚相阻燃机理，普通红磷即使在空气中也容易自燃，易吸潮，无法应用，必须经过包覆处理方可使用，另外其颜色难以协调，阻燃制品性能不高，氧指数低，加工难度比较大，适合对材料性能等要求不高的场合使用，红磷的另外优点就是环保性好，可认为是无卤阻燃剂。
阻燃母粒等级阻燃母粒是一种能够提高塑料制品阻燃性能的添加剂，其等级的高低直接影响着塑料制品的阻燃性能。
根据国家标准，阻燃母粒等级分为V-0、V-1、V-2三个等级，下面将分别介绍这三个等级的特点和应用范围。
V-0等级的阻燃母粒是最高等级的阻燃母粒，其阻燃性能最好。
在垂直燃烧测试中，试样燃烧时间不超过10秒，无滴落物，无燃烧残留。
这种阻燃母粒适用于高要求的电子、电器、汽车、航空航天等领域的塑料制品。
V-1等级的阻燃母粒是次高等级的阻燃母粒，其阻燃性能次于V-0等级。
在垂直燃烧测试中，试样燃烧时间不超过30秒，无滴落物，无燃烧残留。
这种阻燃母粒适用于一般要求的电子、电器、汽车、航空航天等领域的塑料制品。
V-2等级的阻燃母粒是最低等级的阻燃母粒，其阻燃性能最差。
在垂直燃烧测试中，试样燃烧时间不超过30秒，无滴落物，有燃烧残留。
这种阻燃母粒适用于一般要求的建筑、家具、玩具等领域的塑料制品。
除了阻燃母粒等级的不同，不同的塑料材料也会影响阻燃性能。
例如，聚碳酸酯、聚酰胺、聚酰亚胺等高温塑料的阻燃性能较好，而聚乙烯、聚丙烯等低温塑料的阻燃性能较差。
在实际应用中，选择合适的阻燃母粒等级和塑料材料是非常重要的。
如果阻燃母粒等级过低或者塑料材料不合适，可能会导致塑料制品在燃烧时产生有毒气体和滴落物，对人体和环境造成危害。
因此，我们应该根据实际需求选择合适的阻燃母粒等级和塑料材料，确保塑料制品的安全性和环保性。
总之，阻燃母粒等级是影响塑料制品阻燃性能的重要因素之一。
选择合适的阻燃母粒等级和塑料材料，可以提高塑料制品的阻燃性能，保障人体和环境的安全。
PP阻燃母粒一、简介PP阻燃母粒以磷、氮、溴为主要阻燃元素，阻燃机理都是快速滴落，带走热量熄灭，均选用PP原料为载体，符合欧盟ROHS、Reach、PAHs及2005/84/EC等环保标准，与PP树脂有良好的相溶性和高阻燃性，几乎没有灰分。
二、具体牌号：CPP-5表1：产品指标表2：产品特点表3：硫酸钡在CPP-5阻燃母粒中的应用测试数据结论：1. 在均丙阻燃中，硫酸钡的添加在20%以内，对阻燃的影响不大，大于20%，影响阻燃，且随着阻燃母粒的添加量加大，阻燃也提高不多；2.在均丙中添加一半共丙，同样含量的硫酸钡，阻燃效果下降；表4-1：滑石粉在CPP-5阻燃母粒中的应用测试数据表4-2：滑石粉在CPP-5阻燃母粒中的应用测试数据结论：1. 在均丙阻燃中，滑石粉添加到20%，对阻燃的影响不大；超过20%，达到同样效果需相应多添加阻燃母粒CPP-5。
2. 滑石粉添加量过高后，会产生灯芯效应，阻燃母粒添加再高，也会一直烧，不熄灭，溶指提高也没效果。
表5：CPP-5阻燃母粒加滑石粉在共丙PP中应用测试数据结论：1. 相同含量的滑石粉，共丙PP难阻燃，且阻燃母粒的添加量大；2. 在滑石粉含量不变的情况下，CPP-5阻燃母粒达到饱和后，随着阻燃母粒的增加，阻燃效果变化不大。
表6：CPP-5阻燃母粒阻燃PP中添加玻纤的应用测试数据结论：1. CPP-5阻燃母粒可以用于玻纤增强PP；2. 玻纤影响阻燃，且随着玻纤含量的增加，阻燃母粒也要相应增加；表7：CPP-5阻燃母粒在共丙PP中的应用测试数据结论：CPP-5阻燃母粒在阻燃共丙PP中，随着阻燃母粒的添加，阻燃效果变化不大；表8：CPP-5阻燃母粒在共聚PP中添加滑石粉的应用测试数据结论：1. 煤化工共聚PP和石油化工共聚PP混合，使用CPP-5阻燃母粒可以阻燃；2. 在滑石粉含量不变的情况下，阻燃母粒的加大，阻燃效果提高；表9：CPP-5阻燃母粒添加碳酸钙的应用测试数据结论：碳酸钙对CPP-5阻燃母粒在PP中的影响很大，直接导致不阻燃；六、包装/储存25KG/包，纸塑复合；按一般化学品运输，储存于干燥阴凉处，防潮，避免阳光直晒。
MCA 无卤阻燃母粒一、简介名称：PA高效阻燃母粒型号：MCA500外观：白色圆柱颗粒添加量：10-15%环保标准：ROHS、无卤阻燃级别：UL94V-0适用范围：PA改性、注塑、挤管等二、优点与优势MCA500阻燃母粒是苏州市海翔塑业采用尼龙6树脂做载体研发的，MCA含量超过50%以上，与尼龙6和尼龙66树脂的有良好的相溶性，及高效的分散性和阻燃性能。
无卤环保、添加量少，易加工，对设备、模具无腐蚀，制品密度小，性价比高，电性能好，无烟。
阻燃可达到UL94V-0级别。
三、适用产品主要应用于一些要求高的产品，如PA波纹管，PA穿线管，薄壁产品，需高温加工等的挤出、注塑高端产品。
四、包装/储存25KG/包，纸塑复合，内衬铝箔袋；按一般化学品运输，储存于干燥阴凉处，注意防潮，避免阳光直晒。
五、产品指标项目质量指标有效阻燃剂含量% 50密度g/cm3 1.2±0.2载体PA6分解温度℃300水份%≤0.3六、友情提示1.MCA500阻燃母粒适合尼龙6、尼龙66和尼龙1012的各种加工温度，不变色，不变黄，机械性能优异，添加35%份，灼热丝750度不起燃。
2.建议使用前与原料尼龙一起120℃烘干4-6小时；加工温度230-250度。
七、性能与优势项目PA66树脂MCA500添加15% 拉伸强度MPa≥70 60悬臂梁缺口冲击强度KJ/m2≥10 9断裂伸长率% 48.1 26.1弯曲强度MPa≥100 100密度g/cm3 1.10-1.15 1.2熔点℃238-248 245-250 阻燃性UL943.2/1.6mm 不阻燃V-0。

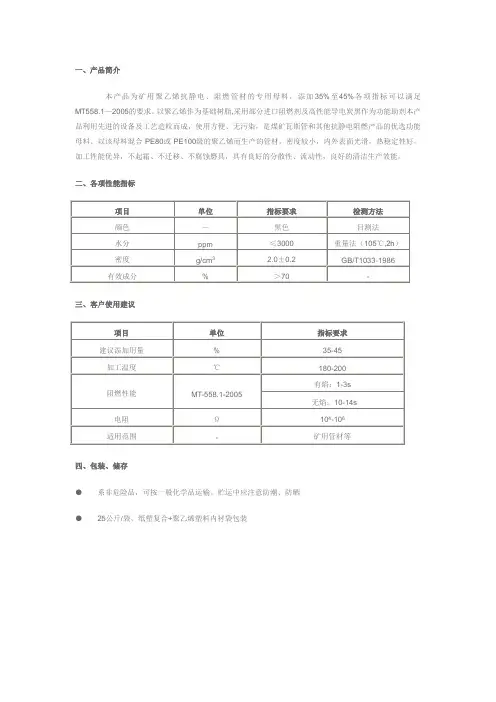

一、产品简介
本产品为矿用聚乙烯抗静电、阻燃管材的专用母料，添加35%至45%各项指标可以满足MT558.1—2005的要求。
以聚乙烯作为基础树脂,采用部分进口阻燃剂及高性能导电炭黑作为功能助剂本产品利用先进的设备及工艺造粒而成，使用方便、无污染，是煤矿瓦斯管和其他抗静电阻燃产品的优选功能母料。
以该母料混合PE80或PE100级的聚乙烯而生产的管材，密度较小，内外表面光滑，热稳定性好，加工性能优异，不起霜、不迁移、不腐蚀磨具，具有良好的分散性、流动性，良好的清洁生产效能。
二、各项性能指标
项目单位指标要求检测方法
颜色—黑色目测法
水分ppm ≤3000 重量法（105℃,2h）
密度g/cm3 2.0±0.2 GB/T1033-1986 有效成分% ＞70 -
三、客户使用建议
项目单位指标要求
建议添加用量% 35-45
加工温度℃180-200
有焰：1-3s
阻燃性能MT-558.1-2005
无焰：10-14s
电阻Ω104-106
适用范围- 矿用管材等
四、包装、储存
●系非危险品，可按一般化学品运输。
贮运中应注意防潮、防晒
●25公斤/袋，纸塑复合+聚乙烯塑料内衬袋包装。

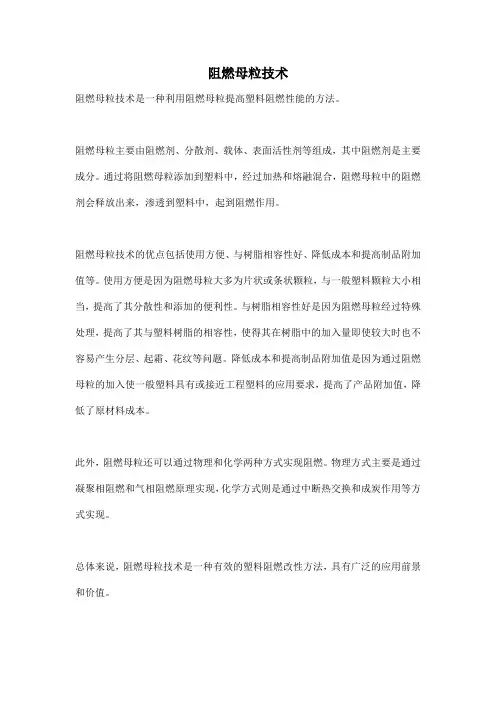

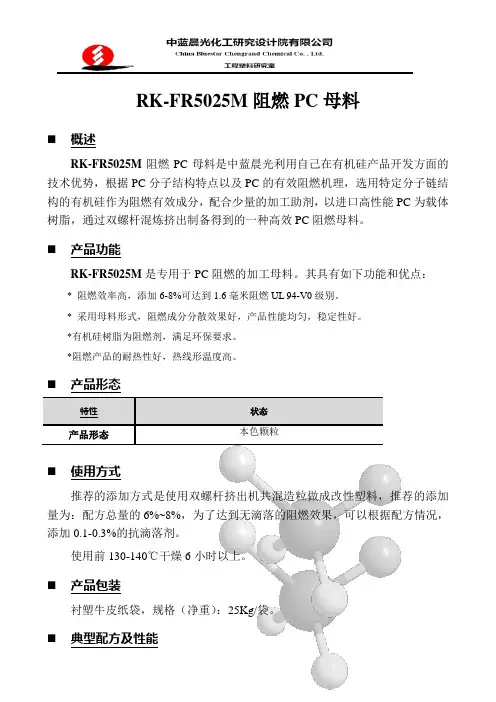

阻燃母粒配方
阻燃母粒是一种添加阻燃剂的塑料颗粒，具有阻止火灾传播的作用。
在制造防火材料和产品时，阻燃母粒是至关重要的组成部分。
以下是常见的阻燃母粒配方：
1. 阻燃剂
阻燃剂是阻止火灾传播的主要成分。
常见的阻燃剂包括氢氧化铝、三氧化二锑、氧化镁、氮和磷等。
根据所需的等级和性能，可以使用不同的阻燃剂。
2. 基础树脂
基础树脂对阻燃母粒的性能和应用有很大影响。
常用的基础树脂包括聚乙烯、聚丙烯、聚苯乙烯、聚酰胺等。
根据所需的应用和特定的要求，可以选择不同的基础树脂。
3. 助剂
助剂是用于增强阻燃母粒性能和应用的辅助成分。
常见的助剂包括增塑剂、耐热剂、抗静电剂、光稳定剂等。
通过添加适当的助剂，可以进一步提高阻燃母粒的性能和应用。
阻燃母粒配方的组合和比例可以根据特定的需求和应用进行调整。
无论是制造防火建材还是电子产品，阻燃母粒的安全和可靠性都是至关重要的。
- 1 -。
国际市场上销售的阻燃剂的商品牌号、生产厂家及应用领域
一、溴系阻燃剂
（一）美国雅宝（Albemarle）公司生产的溴系阻燃剂
（二）美国大湖（Great Lake）公司生产的溴系阻燃剂
（三）以色列死海溴化物(Dead Sea Bromine) 公司生产的溴系阻燃剂
（四）日本Tosoh公司生产的溴系阻燃剂
（五）美国Ferro公司生产的溴系阻燃剂
二、有机磷系阻燃剂
（一）美国阿克苏·诺贝尔（Ak zo Nobel）公司生产的有机磷系阻燃剂
（二）美国大湖（Great Lake）公司生产的有机磷系阻燃剂
（三）美国FMC公司生产的有机磷系阻燃剂
（四）美国奥布莱特-威尔逊（AIbright & Wilson）公司生产的磷系阻燃剂
三、无机阻燃剂
（一）美国PQ公司生产的无机阻燃剂
（二）美国Amspec公司生产的锑系复合阻燃剂
（三）美国Borax公司生产的硼酸锌
（四）美国Alcoa化学工业公司生产的铝系阻燃剂
（五）美国Laurel公司生产的锑系阻燃剂
（六）美国Martin Marietta公司生产的镁系阻燃剂
（七）美国Sherwin Williams生产的钼系及钼-硅系阻燃剂
（八）美国Atochem North America公司生产的锑系阻燃剂
（九）美国M & T公司生产的锑系阻燃母粒
（十）日本Tosoh公司生产的无机阻燃剂。
