設備操作說明書
設備名稱切腳機設備功能切端子文件編號
設備型號AM-125 廠商版本A0 1
3
4
2
一﹑面板說明﹕
1.面板
2.腳踏板
3.氣缸
4.刀片
二﹑操作說明﹕
1.啟動空壓閥﹐待氣壓處在飽和狀態下﹐開始作業。
2.把產品放在切腳機面板上使產品各PIN腳伸進面板槽內﹐保持水平用手壓緊﹐使產
品不移動。
3.用右腳踩下腳踏板開關﹐氣缸推動刀片緊貼面板迅速向前方推進﹐以此切斷產品PIN
腳。
4.右腳拿開﹐腳踏板開關自動彈回﹐氣缸帶動刀片還原位置。
三﹑注意事項﹕
1.保持表面清潔。
2.活動機構﹐必須安期加潤油。
3.腳踏板開關的中軸應保持靈活﹐彈簧有彈性。
4.在工作過程中﹐若切出的產品有不良現象應通知相關人員維修。
核准審核制作日期。

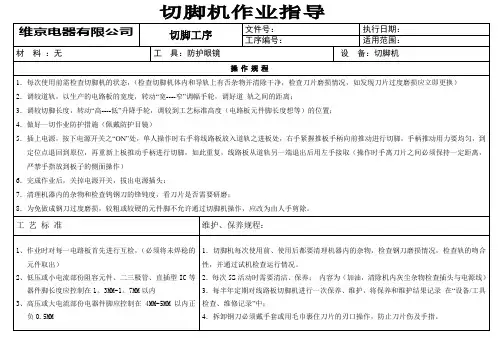

切脚机安全操作规程
制定目的：
为了规范本公司内“线路板切脚机”的操作和保养规程、方法，特制定此标准。
适用范围：
此标准适用于本公司内“线路板切脚机”。
操作规程：
1．每次使用前需检查切脚机的状态，（检查切脚机体内和导轨上有否杂物并清除干净，检查刀片磨损情况，如发现刀片过度磨损应立即更换）
2．调较道轨，以生产的电路板的宽度，转动“宽----窄”调幅手轮，调好道轨之间的距离；
3．调较切脚长度，转动“高----低”升降手轮，调较到工艺标准高度（电路板元件脚长度想等）的位置；
4．做好一切作业防护措施（佩戴防护目镜）
5．插上电源，按下电源开关之“ON”处，单人操作时右手将线路板放入道轨之进板处，右手紧握推板手柄向前推动进行切脚，手柄推动用力要均匀，到定位点退回到原位，再重新上板推动手柄进行切脚，如此重复，线路板从道轨另一端退出后用左手接取（操作时手离刀片之间必须保持一定距离，严禁手指放到板子的侧面操作）
6．完成作业后，关掉电源开关，拔出电源插头：
7．清理机器内的杂物和检查钨钢刀的锋钝度，看刀片是否需要研磨；
5.0维护、保养规程：
1．切脚机每次使用前、使用后都要清理机器内的杂物，检查钢刀磨损情况，检查轨的吻合性，并通过试机检查运行情况。
2．每次5S活动时需要清洁、保养；内容为（加油，清除机内灰尘杂物检查插头与电源线）
3．每半年定期对线路板切脚机进行一次保养、维护，将保养和维护结果记录在“设备/工具检查、维修记录”中；
4．拆卸钢刀必须戴手套或用毛巾裹住刀片的刃口操作，防止刀片伤及手指。

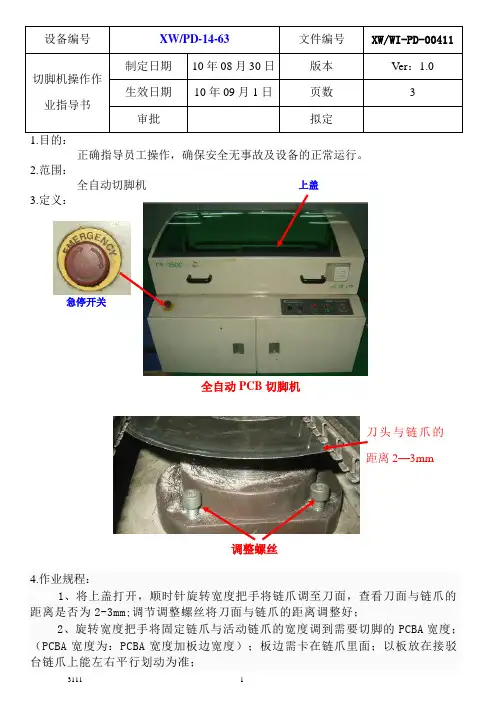

设备编号XW/PD-14-63 文件编号 XW/WI-PD-00411 切脚机操作作业指导书 制定日期10年08月30日 版本 Ver ：1.0 生效日期 10年09月1日页数 3 审批拟定 1.目的：正确指导员工操作，确保安全无事故及设备的正常运行。
2.范围：全自动切脚机3.定义：4.作业规程：1、将上盖打开，顺时针旋转宽度把手将链爪调至刀面，查看刀面与链爪的距离是否为2-3mm;调节调整螺丝将刀面与链爪的距离调整好；2、旋转宽度把手将固定链爪与活动链爪的宽度调到需要切脚的PCBA 宽度；（PCBA 宽度为：PCBA 宽度加板边宽度）；板边需卡在链爪里面；以板放在接驳台链爪上能左右平行划动为准；全自动PCB 切脚机 上盖 急停开关 调整螺丝 刀头与链爪的距离2—3mm3、调整好刀片的高度与底板的宽度后合上上盖；4、将电源开关顺时针方向旋转，打开电源开关，电源指示灯亮；2、将照明开关打开；按下控制面板上的运输开关；链爪运行， 顺时针旋转控制面板上的速度微调旋钮，将调速的电位器慢慢向上调，使转速表达到想要的速度（切脚机正常速度指针在8--10）；4、按下刀头开关按钮，将刀头开关打开，切脚刀头运行，将要切脚的PCBA放入进板处的接驳台上，PCBA 随链爪运行至刀头，经过刀头将偏长的元件脚切掉；5、按下刷板按钮，将刷板开关打开，PCBA 经刀头切脚后经过刷板将底板上的锡渣、杂质刷掉；6、将最后一块底板经过刀头切脚后按下刀头开关将刀头关闭，经过刷板刷后按下刷板开关将刷板关闭，等底板从接驳台取出后按下运输按钮将链爪运行关闭，关闭照明开关；逆时针旋转电源开关旋钮，关闭电源开关；7、打开上盖，清洁机内残留的元件脚与杂物；机内清洁后合上上盖5．注意事项：1、上盖合上后才能进行切板操作；刷板开关 运输开关电源指示灯 照明开关 运输速度微调旋钮 刀头开关 电源开关 ONOFF 控制面板 调整链爪宽度至PCBA 板的宽度2、刀头在连续使用时需两天磨一次，刀头锋利PCBA切脚后元件脚才会整齐，不拖尾；3、不定期检查链爪有无变形；链爪、电机等转动部份每半年保养一次并加上润滑油。

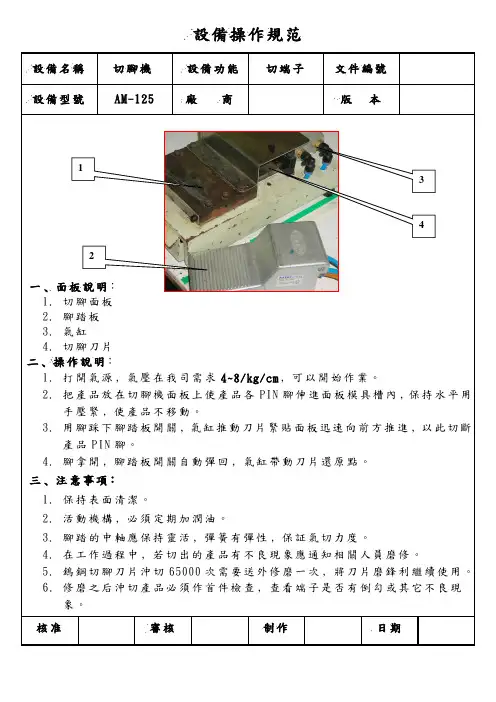

設備操作規范
設備名稱切腳機設備功能切端子文件編號
設備型號AM-125 廠商版本
1
3
4 2
一﹑面板說明﹕
1.切腳面板
2.腳踏板
3.氣缸
4.切腳刀片
二﹑操作說明﹕
1.打開氣源﹐氣壓在我司需求4~8/kg/cm﹐可以開始作業。
2.把產品放在切腳機面板上使產品各PIN腳伸進面板模具槽內﹐保持水平用
手壓緊﹐使產品不移動。
3.用腳踩下腳踏板開關﹐氣缸推動刀片緊貼面板迅速向前方推進﹐以此切斷
產品PIN腳。
4.腳拿開﹐腳踏板開關自動彈回﹐氣缸帶動刀片還原點。
三﹑注意事項﹕
1.保持表面清潔。
2.活動機構﹐必須定期加潤油。
3.腳踏的中軸應保持靈活﹐彈簧有彈性﹐保証氣切力度。
4.在工作過程中﹐若切出的產品有不良現象應通知相關人員磨修。
5.鎢鋼切腳刀片沖切65000次需要送外修磨一次﹐將刀片磨鋒利繼續使用。
6.修磨之后沖切產品必須作首件檢查﹐查看端子是否有倒勾或其它不良現
象。
核准審核制作日期。
