自我检测题一、填空题4-1 555定时器根据内部器件类型可分为双极型和单极型，它们均有单或双定时器电路。
双极型型号为 555 和 556 ，电源电压使用范围为5~16V ；单极型型号为7555和7556 ，电源电压适用范围为3~18V 。
4-2 555定时器最基本的应用有 单稳态触发器 、 施密特触发器和多谐振荡器三种电路。
4-3 555定时器构成的施密特触发器在5脚未加控制电压时，正向阈值电压+T U 为 CC V 32V ；负向阈值电压-T U 为 CC V 31 V ；回差电压T U ∆为 CC V 31 V 。
4-4晶片的两个基板在电场的作用下，产生一定频率的 机械变形 。
而受到一定方向的外力时，会在相应的两个表面上产生 相反 的电荷，产生电场，这个物理现象称为 压电效应 。
4-5石英晶体有两个谐振频率，分别为 串联谐振频率 和 并联谐振频率 。
二、选择题、判断题4-6 用555定时器组成单稳态触发电路时，当控制电压输入端无外加电压时，则其输出脉宽t w = A 。
A 、1.1RCB 、0.7 RC C 、1.2 RC4-7 用555定时器组成的单稳态触发器电路是利用输入信号的下降沿触发使电路输出单脉冲信号。
( )4-8为了获得输出振荡频率稳定度高的多谐振荡器一般选用 B 组成的振荡器A 、555定时器B 、反相器和石英晶体C 、集成单稳态触发器练习题4-1 555定时器由哪几个部分组成？答：略。
4-2施密特触发器、单稳态触发器、多谐振荡器各有几个暂稳态，几个稳定状态？ 答：略。
4-3由555定时器构成的施密特触发器在5脚加直流控制电压U CO 时，回差电压为多少？ 答：CO U 214-4由555定时器构成的多谐振荡器如图4-12所示，已知，R 1=R 2=5.1kΩ，C =0.01μF ，V CC =+12V ，则电路的振荡频率是多少？答：9.337KHZ4-5由555定时器构成的施密特触发器输入波形如图题4-5所示，试对应画出输出波形。
电子课程设计报告发射器控制器系名专业年级姓名指导教师2010年10月10 日目录一、课程设计目的描述及要求 (2)二、设计总框图 (2)三、各单元电路的设计方案及原理说明 (2)四、元件型号芯片介绍 (4)五、系统总体电路图 (6)六、调试步骤和测试结果 (7)七、总结 (7)1.课程设计目的：设计一个采用中小规模集成电路构成的电子秒表 2.课程设计题目的描述和要求设计一个采用中小规模集成电路构成的电子秒表，具体指标如下： 1．准确计时，计数分辨率为1S 。
2．秒表由2位数码管显示，计时周期为60S ，显示满刻度为59S 。
3.课程设计报告内容根据设计任务要求，电子秒表的工作原理框图如图1所示。
主要包括三大部分：脉冲信号发生器 倒计时器 时间显示器。
由定时器NE555构成的多谐振荡器产生秒脉冲，两块74LS192芯片级联成60进制倒计时器，计时器输出的数据通过译码器和数码管显示出来。
（1） 总方框图3.各单元电路的设计方案及原理说明3.1 秒脉冲系统所需要的秒脉冲由定时器NE555所构成的多谐振荡器提供，多谐振荡器如图1—1（a ）所示，图中NE555外引线排列如图1—1（b ）所示。
其中1脚是电路地GND ；8脚是正电源端Ucc ，工作电压范围为5~18V ；2脚是低触发端TR ；3脚是输出端OUT ；4脚是主复位端R ；5脚是控制电压端Uc ；6脚是高触发端TH ；7脚放电端DISC 。
R1、R2和C 为定时电阻和电容，C1为电压控制端稳定电容。
在信号的输出端产生矩形脉冲，其振荡频率为 f=1.44/( R1+2R2)C 。
秒脉冲（脉冲信号发生器） →计数器（倒计时器）（个位）→ 译码器时间显示器（数码管）→ 时间显示器（数码管）译码器计数器（倒计时器）（十位）→→↓TH Uc集成电路5553.2倒计时器倒计时器由两位4位十进制可逆同步计数器（双时钟）74LS192、非门和或门构成。
其组成如图所示，其中 74LS192是上升沿触发，CPU 为加计数时钟输入端；CPD 为减计数时钟输入端；LD 为异步预置端，低有效；CR 为异步清零端，高有效；CO 为进位输出端，当1001后输出低电平；BO 为借位输出端，当0000后输出低电平；D3D2D1D0为数据预置端；Q3Q2Q1Q0为数据输出端。
ne555脉冲发生器原理NE555脉冲发生器原理引言：NE555是一种经典的集成电路，被广泛应用于各种电子设备中。
作为一种多功能计时器，NE555不仅可以用于产生精确的脉冲信号，还可以用作稳压电源、频率测量器等。
本文将介绍NE555脉冲发生器的原理及其工作过程。
一、NE555脉冲发生器的基本原理NE555脉冲发生器基于NE555内部的比较器和RS触发器电路。
NE555内部包含有一个比较器、RS触发器、稳压电源、电压比较器和输出级等组成。
其中比较器负责将电压比较结果传送给RS触发器，RS触发器根据比较器的输出状态决定输出脉冲的频率和占空比。
二、NE555脉冲发生器的工作原理NE555脉冲发生器的工作原理可以分为充电、放电和比较三个阶段。
1. 充电阶段：当电源接通时，稳压电源向NE555提供电源电压，电容C开始充电。
NE555的第二比较器将电容电压与一个内部参考电压进行比较。
当电容电压低于参考电压时，比较器输出高电平，RS触发器的S端置高，R端置低，输出为高电平。
此时，输出的高电平将截断外部电路，使电容继续充电，直到电容电压达到参考电压。
2. 放电阶段：当电容电压达到参考电压时，比较器输出低电平，RS触发器的S端置低，R端置高，输出变为低电平。
此时，输出的低电平将使电容开始放电，电容电压开始下降。
3. 比较阶段：当电容电压降到一个较低的阈值时，比较器输出高电平，RS触发器的S端置高，R端置低，输出变为高电平。
如此循环，形成周期性的高低电平输出，从而产生脉冲信号。
三、NE555脉冲发生器的参数调节NE555脉冲发生器的输出脉冲频率和占空比可以通过调节电阻和电容的数值来实现。
1. 调节频率：输出脉冲的频率与电阻R和电容C的数值有关。
频率可通过调节电阻R的大小来实现，电容C的数值保持不变。
当电阻R增大时，电容C充电时间增加，频率减小；当电阻R减小时，电容C充电时间减少，频率增大。
2. 调节占空比：输出脉冲的占空比与电阻R和电容C的数值也有关。
用555制作秒脉冲诸多方法介绍本文详细介绍了用555定时器制作秒脉冲的方法,如1Hz或者通过分频制作的1Hz1．秒信号的发生电路秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。
需要的芯片有集成电路555定时器，还有电阻和电容。
下图为其电路图：图3-1秒信号发生电路振荡电路是数字钟的核心部分，它的频率和稳定性直接关系到表的精度。
因此选择555定时器构成的多谐振荡器，其中电容C1为47微法，C2为0.01微法，两个电阻R1=R2=10K欧姆。
此时在电路的输出端就得到了一个周期性的矩形波，其振荡频率为：f=1.43/[(R1+2R2)C](3-1)由公式（3-1）代入R1，R2和C的值得，f=1Hz。
即其输出频率为1Hz的矩形波信号本文详细介绍了用555定时器制作秒脉冲的方法,如1Hz或者通过分频制作的1Hz2.用555制作秒脉冲输出频率为1Hz,占空比为50%.由于CD4060在MULTISIM中仿真不了，所以本设计采用三片74HC161和一片74HC160IC级联，构成2^15分频器。
单元电路连接如下图所示：3、基于NE555的秒方波发生器的设计用NE555芯片以及外围电路搭建成一个多谐振荡器，通过设计外围电路的参数输出方波频率为1Hz，故称为秒方波发生器。
由于脉冲的占空比对系统的影响不大，故把占空比设计为1/3。
输出方波用作计数器及D触发器的clk信号。
NE555定时器引脚图如图1所示，脉冲频率公式：f=1／（R1+2R2）C㏑2选择R1=47K，R2=47K，RV1=2K，C=10μF，形成电路图如图2所示：本文详细介绍了用555定时器制作秒脉冲的方法,如1Hz或者通过分频制作的1Hz图62kΩKey=A图7秒脉冲发生器2.1振荡器电路2.1.1用555作振荡器采用集成电路555定时器与RC组成的多谐振荡器。
输出的脉冲频率为f=(R1+2R2)C1In2=1KHz，周期T=fS=1m。

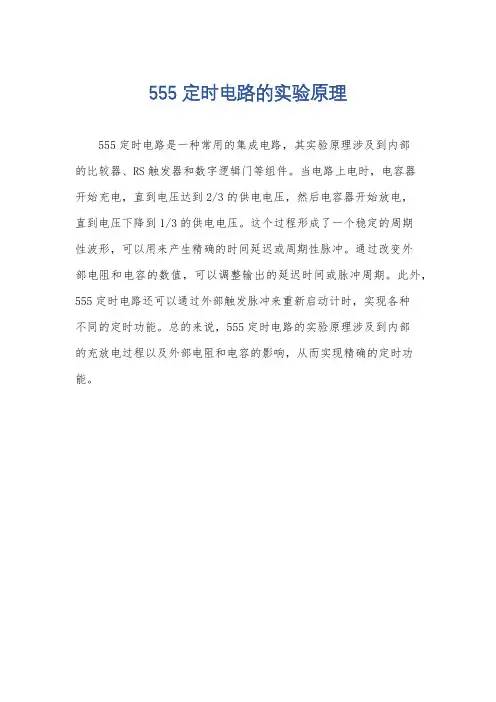

555定时电路的实验原理
555定时电路是一种常用的集成电路，其实验原理涉及到内部
的比较器、RS触发器和数字逻辑门等组件。
当电路上电时，电容器
开始充电，直到电压达到2/3的供电电压，然后电容器开始放电，
直到电压下降到1/3的供电电压。
这个过程形成了一个稳定的周期
性波形，可以用来产生精确的时间延迟或周期性脉冲。
通过改变外
部电阻和电容的数值，可以调整输出的延迟时间或脉冲周期。
此外，555定时电路还可以通过外部触发脉冲来重新启动计时，实现各种
不同的定时功能。
总的来说，555定时电路的实验原理涉及到内部
的充放电过程以及外部电阻和电容的影响，从而实现精确的定时功能。
题目秒脉冲发生器摘要555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5千欧的电阻而成名。
此电路后来竟风靡世界。
目前，流行的产品有4个：BJT两个：555,666（含两个555）；COMOS两个：7555,7556（含两个7555）555定时器是一种通用的集模拟与逻辑功能为一体的中规模集成电路。
利用这种集成单片，只要适当配接少量元件，可以很方便地构成脉冲产生和变换电路及具有其他定时功能的电路，在电子系统，电子玩具，家用电器等方面都有广泛的应用555定时器可以说是模拟电路与数字电路结合的典范。
我们的这个课程设计也应用到了555定时器产生秒脉冲的功能。
关键词555定时器；脉冲；LED灯；电路；电路图目录（一）设计目的 (4)（二）设计要求 (4)（三）设计内容 (5)1实验原理 (5)2电路原理图 (5)3实验器材 (6)4实验步骤 (6)（四）仿真结果 (7)（五）焊接好的成品图 (8)（六）成品性能检测 (9)（七）总结 (10)(一)设计目的1. 培养理论联系实际的真确设计思想，训练综合运用已学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2. 学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3. 有利于我们逻辑思维的锻炼，程序设计能直接有效地训练学生的创新思维、培养分析问题、解决问题能力。
即使是一个简单的程序，依然需要学生有条不理的构思。
4. 有利于培养学生严谨认真的学习态度和创新能力。
5. 熟悉一些基本器件的应用。
6. 熟悉多功能板的焊接工艺技术和电子线路系统的装调技术。
（二）设计要求设计一个带555定时器的秒脉冲发生器，通过555定时器产生单位秒脉冲，并将其输出端接到一个LED灯泡上，我们通过观察LED灯泡的状态，可以看到它不停地闪烁，进行明暗两种状态的交替变化，交替时间大约为0.75s。
555定时器的工作原理555定时器是一种常用的集成电路元件，它可以在电子电路中实现定时功能。
在很多电子设备中，我们都可以看到它的身影，比如闹钟、计时器、蜂鸣器等。
那么，555定时器是如何工作的呢？接下来，我们就来详细了解一下。
首先，我们需要了解555定时器的基本结构。
555定时器由比较器、触发器、RS触发器、输出级等部分组成。
它有8个引脚，分别是控制电压引脚（VCC）、复位引脚（RST）、输出引脚（OUT）、触发引脚（TRG）、控制电压引脚（CV）、放电引脚（DIS）、电源引脚（GND）和触发引脚（THR）。
通过这些引脚，我们可以控制555定时器的工作状态。
在工作时，555定时器可以分为单稳态和多谐振两种工作模式。
在单稳态工作模式下，当触发引脚接收到低电平信号时，输出引脚会产生一个脉冲信号，持续时间由外部电路决定。
而在多谐振工作模式下，555定时器可以产生周期性的方波信号，频率和占空比也由外部电路决定。
在实际应用中，我们可以通过改变外部电路的参数，比如电阻和电容的数值，来调整555定时器的工作状态。
这样，我们就可以实现不同的定时功能，比如延时、脉冲产生、频率调整等。
除此之外，555定时器还具有很好的稳定性和可靠性。
它可以在较宽的电压范围内工作，而且温度稳定性也很好。
因此，它在各种环境下都能够正常工作，具有很高的实用价值。
总的来说，555定时器是一种功能强大、应用广泛的集成电路元件。
通过合理的外部电路设计，我们可以实现各种定时功能，满足不同场合的需求。
它的稳定性和可靠性也使得它成为了电子电路设计中的重要组成部分。
希望通过本文的介绍，读者们对555定时器的工作原理有了更深入的了解。
555定时器555定时器是一种多用途的数字—模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。
本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。
关键词：数字—模拟混合集成电路；施密特触发器；波形的产生与交换1概述1.1 555定时器的简介自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。
尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。
1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。
555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路，如定时器、分频器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等。

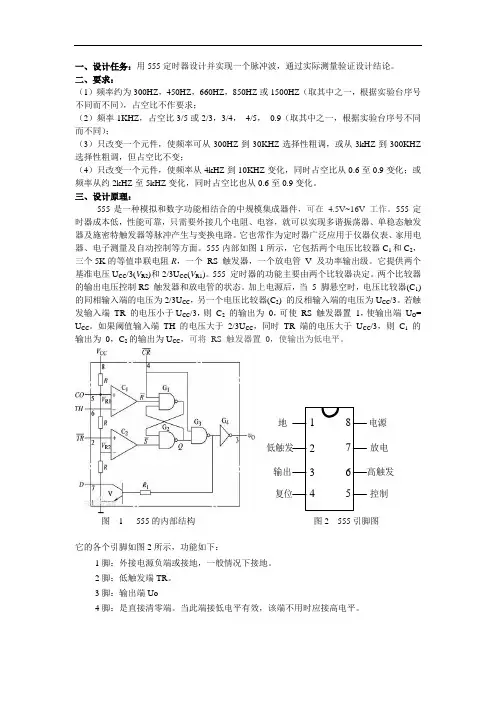

2 555定时器的电路结构与工作原理图 13 555芯片引脚图及引脚描述CB555芯片的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
如何设计一个简单的脉冲电路来生成脉冲信号脉冲电路是一种电子电路，能够产生脉冲信号，广泛应用于计数器、时钟、通信系统等领域。
设计一个简单的脉冲电路可以通过几个基本元件的组合来实现。
本文将介绍如何使用555定时器芯片来设计一个简单的脉冲电路。
555定时器是一种多功能集成电路，能够产生精确的脉冲信号。
以下是设计一个简单的脉冲电路的步骤：步骤1：准备元件和工具为了设计一个脉冲电路，我们需要准备以下元件和工具：- 555定时器芯片- 电容- 电阻- 开关或按钮- 面包板- 面包板电源- 连线步骤2：连接电路首先，将555定时器芯片插入面包板上。
然后，将电容和电阻连接到芯片的相应引脚上。
具体来说，将电容的正极连接到555芯片的第6引脚（Trig引脚），将电容的负极连接到555芯片的第1引脚（GND引脚）。
将电阻的一端连接到555芯片的第7引脚（Discharge引脚），将电阻的另一端连接到电容的负极。
步骤3：连接电源和开关将面包板电源连接到555芯片的第8引脚（Vcc引脚）和第1引脚（GND引脚）。
然后，将开关或按钮连接到555芯片的第2引脚（Trigger引脚）和第1引脚（GND引脚）。
这样，可以通过开关来触发脉冲信号的生成。
步骤4：完成电路连接确保所有元件都正确连接，没有短路或连接错误。
你可以使用万用表来检查连接是否正确。
一旦确认无误，可以继续下一步。
步骤5：测试并调试电路使用面包板电源给电路供电。
然后，按下开关或按钮，观察555芯片的输出引脚（第3引脚）。
你将看到一个脉冲信号，它的频率和宽度取决于电容和电阻的数值。
步骤6：调整脉冲参数如果你想改变脉冲信号的频率，可以调整电容或电阻的数值。
更大的电容和电阻值将导致更低的频率，反之亦然。
通过不断调整它们的数值，你可以获得所需的脉冲参数。
需要注意的是，以上只是一个简单的脉冲电路设计示例。
实际上，脉冲电路的设计有许多变种和复杂性，可以根据实际需求进行进一步的改进和优化。
