如图，某多层住宅变形缝宽度为0.20 m，阳台水平投影尺寸为1.80×3.60 m (共18个)，雨蓬水平投影尺寸为2.60×4.00 m，坡屋面阁楼室内净高最高点为3.65m，坡屋面坡度为1：2；平屋面女儿墙顶面标高为11.60 m。

问题：请按建筑工程建筑面积计算规范(GB／
T50353－2005)计算下图的建筑面积填入表中。

立面图
屋面平面图建筑面积计算表
梁板工程量计算
有梁板（包括主、次梁与板）按梁、板体积之和计算计价表：有梁板的柱高，应自柱基上表面（或楼板上表面）算至楼板下表面处（如一根柱的部分断面与板相交，柱高应算至板顶面，但与板重叠部分应扣除）清单规范：有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算
如图,某单位办公楼屋面现浇C25钢筋砼有梁板，板厚为100mm，A、B、1、4轴截面尺寸为
240×500 mm，2、3轴截面尺寸为240×350 mm，柱截面尺寸为400×400 mm。

板底标高9.90m;
问题：
（1）根据江苏省04年计价表的有关规定，计算
现浇钢筋砼有梁板的砼工程量。

将计算过程及结果填
入答题纸表“分部分项工程量计算表”。

（2）按2008“清单计价规范”计算现浇钢筋砼
有梁板的砼工程量，填入答题纸表“分部分项工程量
清单列项表”。

分部分项工程量计算表
分部分项工程量清单列项表。

合集下载

板工程量计算

板工程量计算

L1：（4-0.12×2）×0.24×（0.4-0.1）=0.271 m3
L2：（2.3-0.12×2）×0.24×（0.3-0.1）=0.099 m3
梁的工程量=0.660+1.102+0.271+0.099=2.132 m3
有梁板混凝土工程量=板工程量+梁工程量 =2.773+2.132=4.91Байду номын сангаасm3
（3）伸入墙内的板头并入板体积内计算。
2、无梁板：
2.1、无梁板的概念：无梁板系指不带梁，直 接用柱头支承的板，等厚的平板直接支承在 柱上，分为有柱帽和无柱帽两种；荷载直接 由板传递给柱子。
2.2、无梁板工程量的计算：
1）无梁板混凝土计算规则：
无梁板混凝土工程量清单计算方法同定额工 程量。按板与柱帽体积之和计算。板伸入墙 内的板头并入板体积内，
总工程量=（45.19+3.54）m3=48.73m3
3、平板：
3.1、平板系指无柱、梁直接由墙承重的板， 当房间尺度较小时，板上不设梁，楼板上载 荷直接靠楼板传给墙体。平板常在砖混结构 中，局部有小梁。板直接搁置在墙或预制梁 上，包括楼面板下的架空小梁（局部板下有 ）不包括圈梁体积。
3.2、平板混凝土工程量的计算：
模 块 一 工程量的计算 任务3：板混凝土工程量计算
一、任务说明： 1、掌握板混凝土工程量计算规则 2、按图纸正确计算板混凝土工程量。
二、任务分析： （一）、现浇混凝土板的定额子目有： ①现浇有梁板（板厚100mm以内、板厚 100mm以外）； ②现浇无梁板； ③现浇平板（板厚100mm以内、板厚 100mm以外）； ④现浇拱形板、拱形板； ⑤现浇薄壳板。
1）平板混凝土工程量计算规则：按图示尺寸以体积 计算。
桥梁梁板工程量计算(陈福祥计算部份)

桥梁梁板工程量计算(陈福祥计算部份)

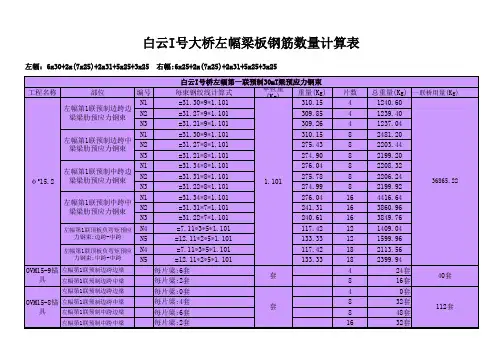

白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2512 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25s15.2白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2512 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2512 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2512 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2528 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25梁钢筋白云I号大桥左幅梁板钢筋数量计算表28 钢筋左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25 Array梁梁肋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25波纹管白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25肋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25肋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x2510 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25横梁钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25横梁钢筋白云I号大桥左幅梁板钢筋数量计算表28 钢筋左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25横梁钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25s28 钢筋白云I号大桥左幅梁板钢筋数量计算表左幅：6x30+2x(7x25)+2x31+5x25+3x25 右幅:6x25+2x(7x25)+2x31+5x25+3x25。

有梁板的工程量计算例题

有梁板的工程量计算例题

有梁板的工程量计算例题梁板工程量计算例题：一、梁板基本信息1. 梁板类型：混凝土梁板2. 梁板结构尺寸：宽度w=2000mm，深度d=400mm3. 梁板跨度：4m4. 传力条件：连接用螺栓六角头螺栓，穿透底板5. 梁板的简支形式：两边端支座及中间两个支座二、梁板工程量计算1. 混凝土材料计算（1）梁板的混凝土配合比：水泥375kg/m3， 3/2砂的重量， 0.48的粉煤灰（2）梁板的混凝土量：梁板宽为2000mm，深度为400mm，跨度为4m，梁板混凝土用量计算公式：V=thickness*width*length，因此混凝土板材用量为：V=0.4*2*4=3.2m32. 钢筋计算：（1）钢筋用量计算：根据混凝土梁板尺寸确定拉钢筋用量，单跨4m时拉钢筋用量为40kg/m[1]，按4m跨度计算，总长度为16m，因此拉钢筋用量为：重量不小于640kg（2）钢筋型号及直径：由于拉钢筋的抗压强度需要是混凝土抗压强度的1.2倍以上，抗拉强度需要高于混凝土抗拉强度1.1倍以上。

计算合格的拉钢筋型号及直径，此处参考国家标准《混凝土钢筋及拉结件》，选择16mm直径的HRB335钢筋。

3. 螺栓计算：（1）螺栓的尺寸和数量：按4m跨度，梁板的螺栓尺寸由螺纹直径及螺距决定，以满足载荷和刚度要求，此处取螺纹直径为M20，螺距为150mm，螺栓的数量算法为：(跨度/螺距+1)*2，因此此空间例子需要螺栓数量为：(4/1.5+1)*2=18个。

（2）螺栓相关工程量：螺栓重量需要算出，每个M20六角头螺栓重量约为3kg/18个，因此螺栓重量：3kg*18=54kg；螺栓帽重量：M20六角头螺栓帽重量约为0.25kg/18个，因此螺栓帽重量：0.25kg*18=4.5kg。

三、梁板工程量总计（1）混凝土用量：3.2m3（2）钢筋用量：拉钢筋用量不小于640kg，用HRB335 16mm钢筋（3）螺栓用量：M20六角头螺栓数量为18个，螺栓重量54kg，螺栓帽重量4.5kg。
