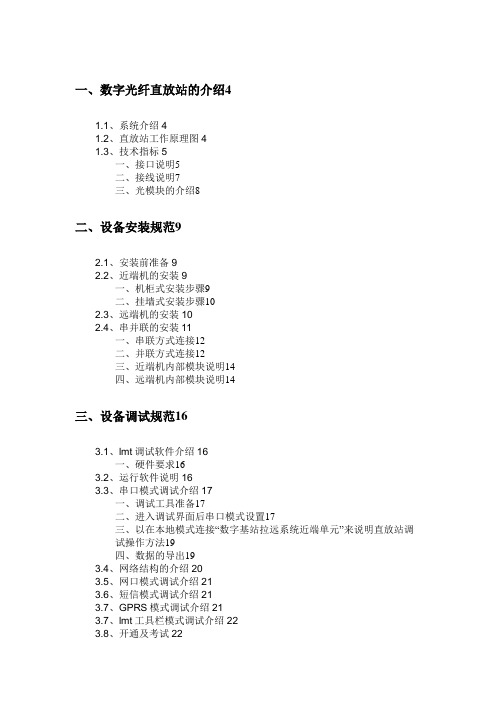

一、数字光纤直放站的介绍41.1、系统介绍41.2、直放站工作原理图41.3、技术指标5一、接口说明5二、接线说明7三、光模块的介绍8二、设备安装规范92.1、安装前准备92.2、近端机的安装9一、机柜式安装步骤9二、挂墙式安装步骤102.3、远端机的安装102.4、串并联的安装11一、串联方式连接12二、并联方式连接12三、近端机内部模块说明14四、远端机内部模块说明14三、设备调试规范163.1、lmt调试软件介绍16一、硬件要求163.2、运行软件说明163.3、串口模式调试介绍17一、调试工具准备17二、进入调试界面后串口模式设置17三、以在本地模式连接“数字基站拉远系统近端单元”来说明直放站调试操作方法19四、数据的导出193.4、网络结构的介绍203.5、网口模式调试介绍213.6、短信模式调试介绍213.7、GPRS模式调试介绍213.7、lmt工具栏模式调试介绍223.8、开通及考试22一、近端的输入功率22二、在一拖多的情况下远端设备编号的设置23三、光功率的查看24四、近端频点的设置24五、远端设置信道开关25六、打开功放开关26七、设置上下行衰减27八、查看远端输出功率27四、常见问题的分析和解决办法294.1、关于设备的常见问题29一、关于设备下行输出不稳定或下行无输出的判断29二、关于设备进程是否运行的判断30三、宽带设备无输出现象30四、设备重启中频板重启故障30五、在设备更换时遇到软件不一致的处理办法30六、遇到远端设备不断重启的情况314.2、关于工程质量的常见问题31一、市电供电电压不足，导致功放输出不正常31二、工程环境造成的问题31三、电源的接入问题314.3、网络优化的常见问题31一、由于基站扩容更改频点31二、同邻频干扰问题32三、基站跳频方式与直放站跳频方式不兼容问题324.4、其他常见的故障问题32一、自然灾害产生的问题32二、基站载频故障导致直放站耦合信号不稳定32三、基站功率降低导致耦合过来的信号降低32一、数字光纤直放站<GRRU ）的介绍1.1、系统介绍1.2、直放站工作原理图近端通过基站耦合器耦合<或直接耦合）其基站射频接口Tx1/Rx1与TX2/Rx2对近端机<LOU ）远端机<ROU ）应射频信号，接收模块进行相关处理后<主要是限幅、变频及滤波处理）、进行数模转换，经数字下变频、数字滤波等处理后再进行电光转换，后通过光纤拉到远端，远端经光电转换、数字滤波、数模转换、数字上变频后对射频信号进行放大，完成下行信号的放大及发射处理。

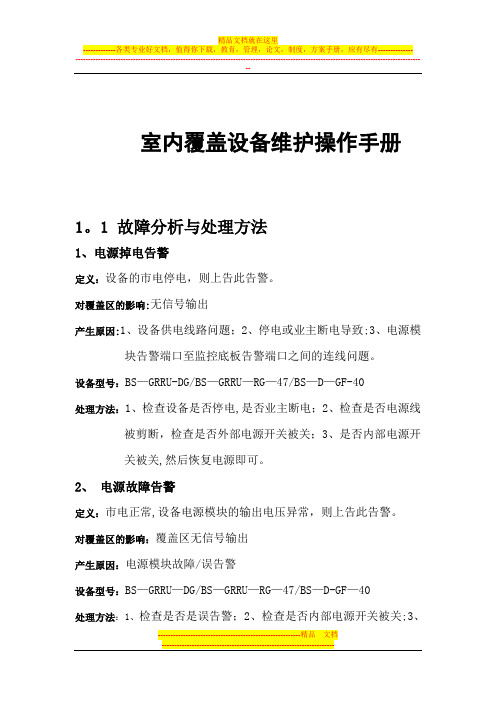

室内覆盖设备维护操作手册1。
1故障分析与处理方法1、电源掉电告警定义：设备的市电停电，则上告此告警。
对覆盖区的影响:无信号输出产生原因:1、设备供电线路问题；2、停电或业主断电导致;3、电源模块告警端口至监控底板告警端口之间的连线问题。
设备型号：BS—GRRU-DG/BS—GRRU—RG—47/BS—D—GF-40处理方法：1、检查设备是否停电,是否业主断电；2、检查是否电源线被剪断，检查是否外部电源开关被关；3、是否内部电源开关被关,然后恢复电源即可。
2、电源故障告警定义：市电正常,设备电源模块的输出电压异常，则上告此告警。
对覆盖区的影响：覆盖区无信号输出产生原因：电源模块故障/误告警设备型号：BS—GRRU—DG/BS—GRRU—RG—47/BS—D-GF—40处理方法：1、检查是否是误告警；2、检查是否内部电源开关被关;3、是否外部电源开关被关;4、如果以上三种情况都正常，则为电源模块坏,则需要更换电源模块.3、监控模块电池故障告警定义:当监控模块后备电池低压或失效时,则上告此告警。
对覆盖区的影响：信号无影响。
设备掉电后无法对设备进行监控产生原因：电池模块未接好.设备型号:BS-GRRU—DG/BS-GRRU—RG—47/BS—D—GF-40处理方法：1、检查监控模块电池连接线是否连接上监控板；2、如果监控模块电池已连接上监控板却仍有告警,则初步判断为监控模块电池问题,需更换监控模块电池;3、如果更换监控模块电池后仍有告警,则判断为误告警,告警参数是由功放模块检测，所以要消除误告警则需更换功放模块。
4、位置告警定义：当设备相对于安装位置移动后,则上告此告警。
对覆盖区的影响：无影响产生原因:设备未接地设备型号：BS-GRRU—DG/BS—GRRU—RG-47/BS—D-GF—40处理方法：1、检查设备是否进行接地处理,一般情况下对设备进行接地处理即可消除位置告警;2、检查机箱内部的位置线是否脱落或已断.5、门禁告警定义：当设备机箱开启时，则上告此告警。
