分布式基站在室内的应用和比较

【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。

覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。

由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。

质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。

容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。

由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。

3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU 大多数安装在覆盖场所。

微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。

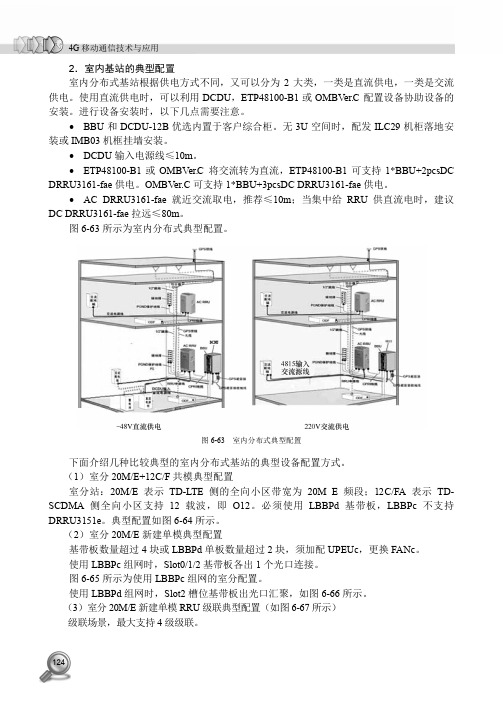

4G移动通信技术与应用124 2．室内基站的典型配置室内分布式基站根据供电方式不同，又可以分为2大类，一类是直流供电，一类是交流供电。

使用直流供电时，可以利用DCDU，ETP48100-B1或OMBVer.C配置设备协助设备的安装。

进行设备安装时，以下几点需要注意。

•BBU和DCDU-12B优选内置于客户综合柜。

无3U空间时，配发ILC29机柜落地安装或IMB03机框挂墙安装。

• DCDU输入电源线≤10m。

• ETP48100-B1或OMBVer.C将交流转为直流，ETP48100-B1可支持1*BBU+2pcsDC DRRU3161-fae供电。

OMBVer.C可支持1*BBU+3pcsDC DRRU3161-fae供电。

• AC DRRU3161-fae就近交流取电，推荐≤10m；当集中给RRU供直流电时，建议DC DRRU3161-fae拉远≤80m。

图6-63所示为室内分布式典型配置。

图6-63 室内分布式典型配置下面介绍几种比较典型的室内分布式基站的典型设备配置方式。

（1）室分20M/E+12C/F共模典型配置室分站：20M/E表示TD-LTE侧的全向小区带宽为20M E频段；12C/FA表示TD-SCDMA侧全向小区支持12载波，即O12。

必须使用LBBPd基带板，LBBPc不支持DRRU3151e。

典型配置如图6-64所示。

（2）室分20M/E新建单模典型配置基带板数量超过4块或LBBPd单板数量超过2块，须加配UPEUc，更换FANc。

使用LBBPc组网时，Slot0/1/2基带板各出1个光口连接。

图6-65所示为使用LBBPc组网的室分配置。

使用LBBPd组网时，Slot2槽位基带板出光口汇聚，如图6-66所示。

（3）室分20M/E新建单模RRU级联典型配置（如图6-67所示）级联场景，最大支持4级级联。

移动通信室内分布系统的现状和未来近年来，移动通信飞速发展。

PHS(小灵通)、CDMA 、GSM、BWA(宽带无线接入WLAN(无线局域网)用户越来越膨胀，这些网络规模也越来越大，其室内覆盖方面的问题也日益突出。

在大城市，大量的室外基站已经建立，且不断扩容，室外网络建设已经达到相当大的规模；另外，在室内，特别是无室内分布系统大型建筑内，如饭店、写字楼、商场、地铁、机场、车站，由于建筑物的屏蔽作用等诸多因素影响，存在大量的信号盲区、弱区或频率切换区。

部分建筑设臵了室内分布系统，但是各运营商均独立设臵各自的覆盖系统，导致机房和管线的重复投资，浪费大量的社会资源。

室内移动通信信号特征(1)建筑物地下层、地铁、隧道内，由于屏蔽作用，通常是信号盲区；(2)建筑物底层，由于邻近高建筑物的遮挡和屏蔽作用或多径效应，通常是信号弱区或阴影区，同时也是话务密集区和信道拥挤区； (3)在建筑物高层(20层以上)，信号强度理想，但由于来自周围不同基站信号的重叠，产生乒乓效应，手机切换频繁，常常无法使用； (4)建筑物的更高层(30层以上)，由于收集站天线的高度和仰角限制，也是信号盲区或弱区。

室内信号分布系统的组网方式（1）小型室内无线直放站小型室内无线直放站是室内无线直放站的微型化，适合解决面积较小的信号盲区和弱区，如地下娱乐城、地下商场、地下车库或临时应急场合等。

直放站系统主要通过施主天线采用空中耦合的方式接收基站发射的下行信号，然后经过直放机进行放大，再通过功分器，最后由重发天线将放大之后的下行信号对楼内的通信盲区进行覆盖。

该种方式投资小见效快，其缺点是信号稳定性较差，容易产生同频干扰，只能覆盖较小面积的区域，不能解决网络信道容量问题。

（2）微蜂窝基站(1)由小功率的蜂窝基站作为室内分布系统的信号源，外部通过有线方式与蜂窝网络的其他基站连接，内部通过室内分布系统进行信号传输；(2)微蜂窝中继系统室内信号分布系统可采用同轴电缆形式、光纤传输形式及混合形式。

室内分布式天线技术改善网络覆盖效果随着无线通信技术的发展，移动网络已经成为人们生活和工作中不可或缺的一部分。

然而，由于室内环境的复杂性和建筑结构的限制，用户在室内使用移动设备时常常遇到网络信号覆盖不佳的问题。

为了解决这个问题，室内分布式天线技术应运而生。

室内分布式天线技术是一种改善室内网络覆盖效果的创新解决方案。

它通过在室内的不同区域安装多个天线节点，将无线信号进行分发，增加信号的传输路径和传输距离，从而提高网络覆盖范围和信号强度。

室内分布式天线系统由分布式天线单元(DAS)、分布式基站(BTS)和分布式收发器(DTR)组成，通过这些设备的协同工作，实现网络信号的优化和提升。

室内分布式天线技术具有以下几个显著的优点。

首先，它可以提供更稳定和一致的网络连接。

由于室内分布式天线系统能够将信号覆盖到各个角落和楼层，用户在室内的不同位置也都能够获得相对稳定的网络连接。

无论是在会议室、商店、餐厅还是住宅区域，用户都可以享受到无缝的通信体验。

其次，室内分布式天线技术可以有效解决信号干扰的问题。

在传统的室内网络覆盖方案中，由于信号的传输受到墙体、楼层、家具等障碍物的影响，容易导致信号干扰和衰减。

而分布式天线系统通过引入多个天线节点，可以最大程度地减少信号干扰和衰减的影响，提高信号的传输质量和可靠性。

此外，室内分布式天线技术还具备良好的可扩展性和灵活性。

根据不同的室内环境和需求，分布式天线单元可以根据需要进行增加或减少，实现网络覆盖的灵活调整。

无论是面对人流密集的大型商场还是复杂的办公楼，室内分布式天线系统都能够满足不同场景的覆盖需求。

当然，室内分布式天线技术也存在一些挑战和限制。

首先是成本因素，分布式天线系统的安装和维护成本相对较高，需要专业的技术人员进行调整和管理。

其次是对建筑结构的要求，分布式天线系统需要合理的布局和安装位置，以确保信号的传输和覆盖效果。

此外，室内分布式天线技术在应对大范围室内环境的挑战上还需要进一步的改进和优化。

移动通信分布式皮基站设计方案一、引言随着智能手机、平板电脑等移动设备的普及，人们对于移动通信网络的依赖程度越来越高。

无论是在高楼大厦、商业中心、住宅小区还是地下停车场等场所，都期望能够享受到稳定、高速的网络连接。

然而，传统的宏基站在覆盖室内和热点区域时往往存在信号衰减、容量不足等问题。

分布式皮基站的出现，为解决这些难题提供了有效的途径。

二、分布式皮基站的概念与特点分布式皮基站是一种小型化、低功率的基站设备，通常由基带单元（BBU）和射频拉远单元（RRU）组成。

它具有以下特点：1、小型化：体积小、重量轻，便于安装在室内的各种场所，如天花板、墙壁等。

2、低功率：发射功率相对较低，减少了对周围环境的电磁干扰。

3、灵活部署：可以根据实际需求进行灵活的组网和部署，快速实现网络覆盖的优化。

4、容量提升：能够有效地提升热点区域的网络容量，满足大量用户同时接入的需求。

三、系统架构设计1、基带单元（BBU）BBU 负责处理基带信号，包括编码、调制、解调等功能。

采用高性能的处理器和专用芯片，以保证信号处理的速度和质量。

与核心网通过传输网络进行连接，实现数据的传输和交互。

2、射频拉远单元（RRU）RRU 主要负责将基带信号转换为射频信号，并通过天线进行发射。

支持多种频段和制式，以适应不同的移动通信网络需求。

采用分布式部署方式，通过光纤或网线与 BBU 连接，减少信号传输损耗。

3、天线系统选用适合室内环境的天线，如平板天线、吸顶天线等。

根据覆盖区域的特点和用户分布情况，合理规划天线的布局和方向，以实现最佳的信号覆盖效果。

四、传输网络设计1、有线传输利用以太网、光纤等有线介质进行数据传输，具有稳定性高、传输速度快的优点。

在部署时，需要考虑线缆的铺设路径和长度，以保证信号的质量和传输效率。

2、无线传输对于一些难以铺设线缆的场所，可以采用无线传输方式，如WiFi、蓝牙等。

但无线传输存在易受干扰、传输距离有限等问题，需要在设计时进行充分的考虑和优化。

分布式系统在智能家居安全中的应用与发展智能家居作为现代家居生活的重要一环，通过将智能化技术与住宅设备进行连接和互通，为居民提供了更加便捷、智能的生活方式。

然而，随着智能家居设备的不断增加和互联互通的需求，家庭网络安全问题也日益凸显。

为了确保智能家居系统的安全性，分布式系统（Distributed System）应运而生，并在智能家居安全中发挥着重要的作用。

一、分布式系统的基本概念与特点分布式系统是由多台计算机和通信设备相互连接组成的集群，这些组成部分通过网络进行通信和协作，以实现共同的目标。

分布式系统的主要特点包括：1. 高可靠性：分布式系统通过将任务分散到多台计算机上，即使其中一台计算机出现故障，也不会影响整个系统的可用性。

2. 高性能：分布式系统利用多台计算机的并行计算能力，可以提供更高效的计算和存储能力，满足智能家居系统对大数据处理和实时响应的需求。

3. 可扩展性：分布式系统具有良好的可扩展性，可以通过增加计算机节点来扩展系统的处理能力，适应不断增长的智能家居设备和用户数量。

二、分布式系统在智能家居安全中的应用1. 访问控制：智能家居系统中，通过分布式系统可以实现对各个设备和资源的访问控制。

通过身份认证、权限管理等手段，确保只有合法用户才能对设备进行操作和访问，提高系统的安全性。

2. 数据加密：智能家居系统中的数据传输涉及大量的隐私信息，如家庭成员的身份信息、日常生活习惯等。

分布式系统可以采用加密算法对数据进行加密，保护用户的隐私免遭泄露和攻击。

3. 安全监控：分布式系统可以实时监控智能家居设备的运行状态和网络流量，及时发现异常情况并采取相应的应对措施，如阻断异常访问和防范入侵等。

4. 异地备份：由于分布式系统的数据存储可以分散在多个节点上，通过在不同地理位置设立备份节点，可以提高系统的容灾性和数据恢复能力，确保用户数据的安全和稳定性。

三、分布式系统在智能家居安全中的发展趋势随着智能家居的推广和发展，对于安全性、稳定性和可靠性的要求也逐渐提高，分布式系统在智能家居安全中的应用也面临着不断创新和发展。

无线基站原理及应用实例无线基站是指用于无线通信服务的设备，它的作用是通过发射和接收无线信号进行通信。

无线基站通常由天线、射频发射机和接收机、数字信号处理器、传输设备等组成。

它通常安装在高楼、山顶、广场等高处，用于提供覆盖范围内的无线通信服务。

无线基站原理无线基站的原理主要包括射频信号的发射和接收、信号处理和传输等几个主要部分。

首先是射频信号的发射和接收。

无线基站通过天线向周围发射射频信号，同时从周围接收用户设备发送过来的信号。

其次是信号处理部分，无线基站通过数字信号处理器对接收到的信号进行处理，解码和编码信号，调整信号的强度等。

最后是传输部分，无线基站通过传输设备将处理后的信号传输到核心网或其他基站之间进行通信。

这样就完成了无线基站的通信功能。

无线基站应用实例无线基站的应用非常广泛，主要用于移动通信、无线互联网接入、广播电视、公共安全通信等领域。

下面以移动通信为例，介绍一些无线基站的应用实例。

1.3G/4G/5G基站:3G/4G/5G基站是目前移动通信中最常见的无线基站，它通过发射和接收射频信号，为手机、平板等移动设备提供语音通话和数据传输服务。

在城市和农村地区，人们可以通过这些基站进行语音通话、上网、观看视频等各种通信服务。

2.Wi-Fi基站: Wi-Fi基站是用于无线局域网接入的无线基站，它通过无线信号提供宽带上网服务，覆盖范围一般在几百米至几千米之间。

Wi-Fi基站广泛应用于家庭、企业、机场、餐厅等场所，为用户提供无线上网服务。

3.室内分布式基站: 室内分布式基站主要用于大型建筑物、商场、地铁等室内环境，通过多个小型的无线基站设备和分布式天线系统来提供覆盖范围内的室内无线通信服务。

4.微基站: 微基站是一种小型的无线基站设备，覆盖范围一般在数十米至数百米之间，主要用于城市中密集人口区域、室内覆盖不佳的地方等。

微基站广泛应用于城市街道、高速公路、商场、地铁等地方，为用户提供高密度覆盖和高速数据传输服务。

移动通信基站类型移动通信基站是移动通信系统中的核心设备，用于提供无线信号覆盖和通信服务。

根据不同的标准和技术，移动通信基站可以分为多种类型。

本文将介绍几种常见的移动通信基站类型。

1. 宏基站宏基站是移动通信系统中最常见的基站类型之一。

它广泛应用于城市和农村地区，以提供广域覆盖的无线信号。

宏基站通常具有较大的覆盖范围和较高的发射功率，能够支持大量的移动用户进行通信。

宏基站一般安装在高楼大厦或山顶等地方，以便获取更好的信号传播效果。

2. 微基站微基站是一种近年来快速发展的新型基站类型。

与宏基站相比，微基站的覆盖范围更小，在安装和维护上更加灵活方便。

微基站通常采用低功率和小体积的设备，可以安装在室内、室外、地下等多种环境中。

微基站广泛应用于商业中心、大型购物中心、机场等人流密集地区，以提供更稳定和高速的通信服务。

3. 室内分布式基站室内分布式基站是为了解决大型室内场所无线信号覆盖问题而设计的一种基站类型。

它通常由一台主设备和多台分布在不同位置的无线信号传输单元组成。

室内分布式基站能够提供更好的覆盖效果，避免了室内信号盲区的出现。

它广泛应用于商场、地铁、办公楼等场所，以满足用户对信号质量的要求。

4. 智能基站智能基站是一种运用了智能化技术的基站类型。

它可以根据用户的需求自动调整传输参数，以提供更高效率的通信服务。

智能基站能够智能感知网络中的负载情况和信道状态，并根据这些信息动态调整功率、频率等参数，实现动态资源分配和优化。

智能基站的应用可以有效提高整个通信系统的容量和覆盖范围。

5. 携带式基站携带式基站是一种便携式的基站类型，具有方便快捷、临时部署的特点。

携带式基站通常由一台或多台设备组成，可以在野外、紧急救援、临时活动等场景中快速部署。

携带式基站的功能和性能与其他基站类型相似，可以提供无线信号覆盖和通信服务。

，移动通信基站类型包括宏基站、微基站、室内分布式基站、智能基站和携带式基站。

每种类型的基站都有自己的特点和适用场景，共同构建了移动通信系统的骨架，为人们提供高效可靠的通信服务。
