变电站继电保护装置调试方法

变电站电气调试方案一、背景介绍在电力系统建设过程中，变电站是非常重要的一个环节。

变电站的电气调试是确保变电站正常运行的关键步骤之一。

本文将针对变电站电气调试进行详细的方案介绍。

二、调试目标1. 确保变电站的电气设备和系统的安全可靠运行。

2. 验证各种电气设备的参数和功能是否符合设计要求。

3. 排除可能存在的故障和问题，保障变电站稳定运行。

三、调试步骤1. 设备检查在正式调试之前，应对变电站的各个电气设备进行全面检查，确保设备完好无损，各种电器连接牢固可靠。

2. 相序检查通过检查主变压器、发电机和电容器的相序，确保各个设备的相序一致。

相序错乱可能导致设备损坏或运行异常。

3. 继电保护检查对于变电站的继电保护装置，应进行全面检查，确保各个保护装置的参数和功能正常。

同时需要进行保护联锁测试，确保在异常情况下系统能够及时切断故障设备。

4. 开关操作进行变电站开关设备的操作测试，包括隔离开关、刀闸等设备的正常操作。

检查设备的操作是否灵活，能否正常切换。

5. 充电和放电试验对于电容器等设备，进行充电和放电试验，验证其运行性能。

充电和放电试验应按照相关规范进行。

6. 保护试验进行各种保护试验，包括过流保护、过压保护、欠压保护等。

确保保护装置在故障发生时能够及时作出反应。

7. 运行试验在所有调试工作完成后，对整个变电站系统进行运行试验。

通过模拟实际运行条件，对系统进行全面测试。

测试过程中需要监测和记录各种参数，确保系统运行正常。

四、安全注意事项1. 严格按照电气安全操作规程进行操作，切勿触摸高压设备或带电设备。

2. 在进行高压试验时，应严格遵守相关安全规范，确保人员和设备安全。

3. 在进行试验操作时，需保持良好的沟通和协调，确保操作的准确和及时。

五、调试结果评估在调试完成后，对调试结果进行评估和汇总。

评估应结合调试数据和实际情况，判断调试是否达到预期目标。

六、调试报告编写根据调试结果，编写详细的调试报告，包括调试步骤、测试数据和评估结果。

《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。

二次设备是变电站实现自动化控制、保护和监测的关键部分，对其进行准确、高效的调试是确保变电站可靠运行的重要环节。

本次项目涉及对某新建变电站的二次设备进行调试，以满足电网的运行要求。

二、施工步骤1. 准备阶段（1）熟悉施工图纸和技术规范，了解二次设备的功能、原理和接线方式。

（2）准备调试所需的仪器仪表，如继电保护测试仪、示波器、万用表等，并确保其在有效期内且精度满足要求。

（3）制定调试计划，明确调试的项目、顺序和时间安排。

（4）对调试人员进行技术培训，使其掌握调试方法和注意事项。

2. 外观检查（1）检查二次设备的外观是否完好，有无损坏、变形等情况。

（2）检查设备的铭牌、标识是否清晰、准确。

（3）检查设备的接线是否牢固、整齐，有无松动、断线等情况。

3. 绝缘测试（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试电压应符合设备的技术要求。

（2）测试时，应将设备的电源断开，并将与设备相连的外部回路断开，以确保测试结果的准确性。

（3）测试结果应符合设备的技术规范要求，否则应查明原因并进行处理。

4. 功能测试（1）继电保护装置测试①按照继电保护装置的调试大纲，对装置的各项保护功能进行测试，如过流保护、过压保护、欠压保护等。

②测试时，应模拟各种故障情况，检查保护装置的动作是否正确、可靠。

③对保护装置的定值进行校验，确保定值设置准确无误。

（2）测控装置测试①对测控装置的遥测、遥信、遥控功能进行测试，检查数据的准确性和可靠性。

②测试时，应模拟各种运行状态，检查测控装置的响应是否及时、准确。

③对测控装置的通信功能进行测试，确保与后台监控系统的通信正常。

（3）自动装置测试①对自动装置的功能进行测试，如备用电源自动投入装置、自动重合闸装置等。

②测试时，应模拟各种故障情况，检查自动装置的动作是否正确、可靠。

《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。

本次调试的变电站为[变电站名称]，该变电站采用了先进的电力设备和技术，旨在提高供电的可靠性和稳定性。

本次调试的主要目的是对变电站内的电力设备进行全面的检测和调试，确保设备的性能符合设计要求和国家相关标准。

通过调试，及时发现和解决设备存在的问题，为变电站的正式投入运行提供保障。

二、施工步骤1. 准备阶段（1）组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。

（2）准备调试所需的仪器仪表、工具和材料，确保其性能完好、精度符合要求。

（3）对调试现场进行清理和布置，确保安全通道畅通，消防设施齐全。

2. 一次设备调试（1）变压器调试- 测量变压器的绕组直流电阻，检查各相电阻是否平衡，与出厂值相比是否符合要求。

- 检查变压器的绝缘电阻，包括绕组对地绝缘电阻、铁芯对地绝缘电阻等，确保绝缘性能良好。

- 进行变压器的变比测量，核对变压器的实际变比与铭牌值是否一致。

- 进行变压器的空载试验和负载试验，测量变压器的空载损耗和负载损耗，检查变压器的运行性能。

（2）断路器调试- 检查断路器的外观，确保无损伤、变形和锈蚀。

- 测量断路器的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。

- 进行断路器的机械特性试验，测量断路器的分合闸时间、同期性、分合闸速度等参数，确保断路器的操作性能符合要求。

- 进行断路器的低电压动作试验，检查断路器在低电压下的动作可靠性。

（3）隔离开关调试- 检查隔离开关的外观，确保无损伤、变形和锈蚀。

- 测量隔离开关的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。

- 进行隔离开关的机械操作试验，检查隔离开关的分合闸操作是否灵活、可靠。

- 测量隔离开关的接触电阻，确保接触良好。

3. 二次设备调试（1）继电保护装置调试- 检查继电保护装置的外观，确保无损伤、变形和锈蚀。

- 核对继电保护装置的定值，确保定值设置正确。

变电站继电保护装置调试随着电力系统的不断发展，变电站及电力系统的继电保护装置得到了越来越广泛的应用。

继电保护装置在电力系统中起到类似于安全阀的作用，一旦发生电力系统异常，保护装置可以及时检测到并采取保护措施，避免电力系统发生事故，确保了电力系统的稳定运行。

因此，继电保护装置的准确、可靠、快速的运行是电力系统正常运行不可或缺的重要环节。

本文将以一个1000kV变电站为例，介绍其继电保护装置的调试过程。

一、前期准备在开始调试之前，需要做好前期准备工作，包括：1、确定调试方案：根据继电保护装置的类型、数量及其作用范围，制定调试方案。

通常采用逐级调试，即从高压侧至低压侧逐个调试，同时也考虑到装置间的配合。

2、准备调试设备：按照调试方案，准备好需要使用的调试设备，如：合成电流源、合成电压源、CT/PT 校验装置、时序仪等。

3、明确调试步骤：按照调试方案，明确调试步骤和过程，编制调试表格和记录表格。

二、具体调试过程1、重新校准 CT/PT：将 CT/PT 接线接好，并使用校验装置进行 CT/PT 的校验。

校验的过程中，检查 CT/PT 的二次线圈接线是否正确，以及 CT/PT 是否存在短路、开路、断线等现象。

2、校验继电保护装置：将继电保护装置接线接好，并使用合成电流源和合成电压源进行调试。

在调试的过程中，需要检查继电保护装置的所有参数是否符合要求，包括电气量的合理性、实际值与设置值的误差等。

3、测试继电保护装置的保护动作：在即时模拟损坏后，使保护装置动作，检测保护措施是否正确并记录数据和结果。

4、检查继电保护装置操作性能：检查继电保护装置的操作性能，如：操作面板的灵敏度、系统响应速度、寿命等。

5、记录调试过程：在调试过程中，需要记录调试结果和数据，包括保护装置的调试数据、现场观察的情况、操作面板的灵敏度、系统响应速度以及保护装置的动作数据等。

三、调试后工作在调试结束后，应对调试结果进行分析和评估，对于调试出的问题及时处理，并对继电保护装置进行备案。

变电所二次调试方案二次调试是指在变电所建设完成后，对变电设备进行检测、调整和试验，确保变电所各项设备的正常运行，保证变电所的安全、稳定和可靠运行。

下面是一个关于变电所二次调试的方案，详细介绍了方案的步骤和内容。

一、调试准备工作1.变电所各项设备材料齐全，检查设备安装是否符合设计要求，是否有损坏或安装错误的情况。

2.电气部分回路接线正确，检查接地、短路、过载等保护装置是否正确连接。

3.检查设备的运行环境，如温度、湿度、气候等是否符合要求，是否有影响设备安全运行的因素。

4.调试人员熟悉设备的工作原理和操作要求，具备相应的专业知识和经验。

5.制定调试计划，明确各个设备的调试顺序和步骤，确保工作有条不紊进行。

二、二次调试步骤1.动力系统调试1.1调试主变压器：检查主变压器的接线是否正确，对主变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。

然后按照设备的出厂指导书进行开机试运行。

1.2调试高压母线：检查母线的接线和接地是否正确，对母线的压降和接触电阻进行测量和记录。

然后按照设备的要求进行开机试运行。

1.3调试断路器：检查断路器的接线和接地是否正确，对断路器的机械特性和电气特性进行测试和记录。

然后按照设备的要求进行开机试运行。

2.配电系统调试2.1调试变压器：检查变压器的接线和接地是否正确，对变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。

然后按照设备的要求进行开机试运行。

2.2调试中压电缆：检查电缆的接线和接地是否正确，对电缆的绝缘电阻进行测量和记录，检查电缆的电气特性和接头的质量。

然后按照设备的要求进行开机试运行。

2.3调试配电盘：检查配电盘的接线和接地是否正确，对配电盘的电气特性进行测试和记录，检查配电盘的保护装置的动作性能。

然后按照设备的要求进行开机试运行。

3.控制系统调试3.1调试继电保护装置：检查继电保护装置的接线和接地是否正确，对保护装置进行测试和调整，确保保护装置能够正常工作，保证变电设备的安全运行。

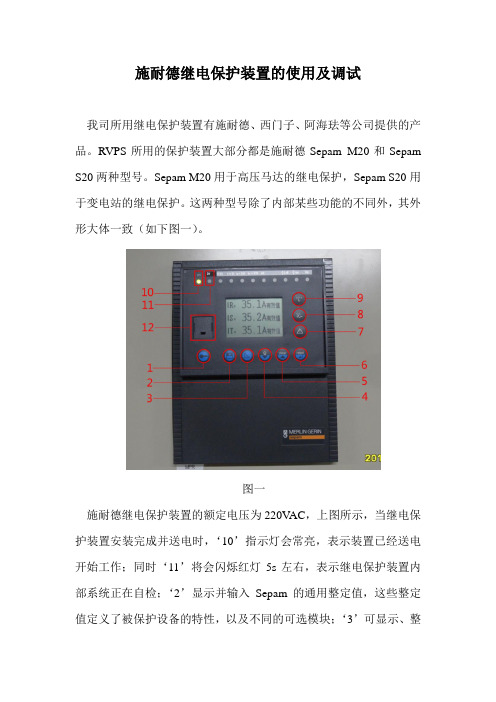

施耐德继电保护装置的使用及调试我司所用继电保护装置有施耐德、西门子、阿海珐等公司提供的产品。

RVPS所用的保护装置大部分都是施耐德Sepam M20和Sepam S20两种型号。

Sepam M20用于高压马达的继电保护，Sepam S20用于变电站的继电保护。

这两种型号除了内部某些功能的不同外，其外形大体一致（如下图一）。

图一施耐德继电保护装置的额定电压为220V AC，上图所示，当继电保护装置安装完成并送电时，‘10’指示灯会常亮，表示装置已经送电开始工作；同时‘11’将会闪烁红灯5s左右，表示继电保护装置内部系统正在自检；‘2’显示并输入Sepam的通用整定值，这些整定值定义了被保护设备的特性，以及不同的可选模块；‘3’可显示、整定、以及允许/禁止保护功能；‘4’‘5’键使得光标上下移动，方便参数各个功能的设置；‘6’为确认保护整定，参数整定和密码；当设置装置内部参数时，按‘1’，显示为下图二：图二本司保护装置的密码为‘0000’或‘9999’.当输入密码后，按‘6’键确认，即可进入参数设置页面，下图三所示。

图三参数设置有两套分别为‘A’和‘B’，当我们执行‘A’时，所有在‘A’系统设置并且选择‘开’的参数功能将投入使用，如下图四所示‘1A’，‘开’、‘关’；‘SIT’表示此参数功能的动作曲线为‘定时限’，此外还有‘VIT’反时限曲线、‘EIT’极反时限、‘UIT’超反时限等曲线选择。

图四在本司马达设置中，‘50/51 1A’代表的功能为‘过流’；‘50/51 2A’代表的功能是‘过流速断’；‘50N/51N 1A’代表的功能为‘零序’；‘50N/51N 2A’代表的功能为‘零序速断’；‘46’代表的功能为‘负序’；‘49RMS’代表的功能为‘过载’；‘37’代表的功能为‘相欠电流’；‘48/51LR’代表的功能为‘启动超时，转子堵转’；‘27’代表的功能为‘欠压’；此外还有‘温度监视’等功能。

变电站调试方案1. 引言变电站是电力系统中的重要组成部分，用于将电能从发电厂输送到用户终端。

调试是在变电站建设完成后，为了确保安全运行和优化设备性能而进行的一系列步骤。

本文将介绍变电站调试的一般方案，并提供一些实用的建议和注意事项。

2. 准备工作在变电站调试之前，需要进行一些准备工作。

首先，确保所有设备都已经安装并连接正确。

检查所有电缆连接和接地系统。

清理设备和控制箱，并执行必要的绝缘测试。

3. 调试步骤3.1 开始调试前的准备在正式开始调试之前，准备好以下工具和设备：- 绝缘测试仪- 电能质量记录仪- 单相电源电压表- 多功能电表- 热红外摄像机3.2 断路器调试断路器是变电站中的关键设备之一，它用于控制和保护电路。

进行断路器调试时，需注意以下事项：- 检查断路器的机械操作是否正常，包括开合触头和锁定机构。

- 测试和校准断路器的过流和短路保护功能。

- 检查断路器的接地系统是否正常，确保接触电阻符合要求。

3.3 变压器调试变压器是变电站中的核心设备之一，用于变换电压水平。

对变压器进行调试时，应注意以下事项：- 检查变压器的接地系统是否正常。

- 检查变压器的冷却系统，确保油位、油温和油泵正常工作。

- 测试变压器的绝缘电阻和绕组间距离。

- 检查变压器的高压侧和低压侧电压是否符合设计要求。

3.4 继电保护装置调试继电保护装置是变电站中的重要组成部分，用于检测并隔离电力系统中的故障。

调试继电保护装置时，需注意以下事项：- 检查继电保护装置的接地系统是否正常。

- 测试继电保护装置的各种保护功能，包括过流、过载、欠频、欠压等。

- 校准继电保护装置的参数，确保其在正确的时间和动作特性下运行。

3.5 其他设备调试除了断路器、变压器和继电保护装置之外，还有一些其他设备需要进行调试。

这些设备包括电容器组、无功补偿装置、直流系统等。

在调试这些设备时，需参考其相应的技术规范和调试手册。

4. 调试结果验证在完成变电站调试后，需要对调试结果进行验证。

变电站继电保护装置调试前言变电站是电力系统中重要的电力设施之一，它起着电力输送、分配和转换作用。

为了保证变电站的运行安全和可靠性，必须配备一套完善的继电保护装置。

继电保护装置是变电站安全控制的最后一道防线，在发生故障时能够自动切断故障点，防止故障扩大。

继电保护装置的准确可靠是保证电力系统稳定运行的关键之一。

本文将介绍变电站继电保护装置调试的相关内容，为变电站工作人员提供一些帮助和指导。

继电保护装置调试准备工作在调试继电保护装置之前，必须进行一系列的准备工作，包括准备材料、设备、工具等，以确保调试工作的顺利进行。

准备材料继电保护装置调试需要的材料主要有：•继电保护装置参数表•配电系统单线图•变电站电气计算软件•调试记录表准备设备继电保护装置调试需要的设备主要有：•继电保护装置测试仪•电源电压稳定器•电荷箱•短路电流源准备工具继电保护装置调试需要的工具主要有：•手动工具（扳手、螺丝刀等）•温度计•电压表•电流表•稳压电源继电保护装置调试步骤步骤一：安全措施在进行继电保护装置调试之前，必须采取一系列的安全措施，以确保调试工作的安全进行。

主要包括：•切断相关线路的电源•绝缘措施•确保测试仪器的安全性步骤二：装置接线继电保护装置的接线方式根据不同的装置类型和配置方式有所不同，但通常要求准确无误，必须根据设备参数表和配电系统单线图进行正确的接线。

步骤三：参数录入在接线完毕后，必须根据继电保护装置的参数表，录入正确的参数，以确保测试准确无误。

参数录入包括采样值、校正值、故障事件记录和时间设置等。

步骤四：装置保护特性测试装置的保护特性测试是继电保护装置调试的核心部分，通过模拟各种故障情况进行测试，检测装置的保护特性是否符合要求。

步骤五：故障分析在做好保护特性测试后，需要进行故障分析，对测试结果进行分析，判断装置的保护特性及时与准确地切断故障。

如果测试结果不符合要求，需要进行调试，并记录下调试结果，直到测试结果符合要求为止。

- 77 -工 业 技 术０　引言智能电网是世界电网发展的方向，智能变电站是智能电网的枢纽和核心。

智能变电站采用先进、可靠、集成的智能化设备，以全站信息数字化、通信平台网络化、信息共享标准化为基础，自动完成信息采集、测量、控制、保护、计量和检查等功能，其特征是一次设备智能化、二次设备网络化、通信平台标准化。

１　智能变电站结构IEC 61850是电力系统自动化领域全球通用标准，它规定了从产品设计制造、工程集成、项目管理、设备运行维护等项目环节中信息交换的标准化方法。

IEC 61850标准体系通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，解决了变电站自动化系统设备的互操作性和协议转换问题，使变电站自动化设备具有自描述、自诊断和即插即用的功能，使不同厂家的设备之间可以无缝连接，方便了系统集成，降低了工程费用[1]。

智能变电站按照IEC 61850标准，采用3层两网结构，3层即站控层、间隔层和过程层，两网即站控层网络和过程层网络，智能变电站层架构如图1所示。

站控层设备主要包括监控主机、操作员站、数据通信网关、数据服务器和综合应用服务器等，间隔层设备包括保护装置、测控装置和故障录波等，过程层设备包括智能终端、合并单元和智能组件等。

过程层设备将交流模拟量、直流模拟量、状态量就地转化为数字信号，通过过程层网络把数字信号传输给上层，并接受和执行上层下发的控制命令。

间隔层设备采集本间隔一次设备的信号、控制操作一次设备，并通过站控层将相关信息上送给站控层设备和接受站控层设备的命令。

站控层可实现对全站一、二次设备进行监视、控制以及与远方控制中心通信。

２　工程概况广州110 kV 美林站按智能变电站设计，于2021年1月投运，一次建成3台63 MVA 主变，3回110 kV 进线，采用线变组接线，10 kV 出线48回，单母分段接线，电容器6组，站用变2台。

二次设备主要包括微机自动化系统、智能录波系统、交直流电源系统、时间同步系统、电能计量系统、电能质量检测系统以及电压质量检测系统等。

变电站保护调试流程简述摘要：变电站作为电力系统的一部分，其功能是变换电压等级、汇集配送电能，主要包括变压器、母线、线路开关设备、建筑物及电力系统安全和控制所需的设施。

在变电站投运之前，变电站保护调试是最主要的一项技术把关手段。

在进行变电站保护调试工作时, 合理的流程及手段有利于调试工作的顺利进行, 并起到防漏、防错的作用。

现将调试流程及手段做简要叙述。

关键字：变电站保护；调试流程；手段1.变电站保护调试流程1.1检验准备检验准备包括三方面内容, 即审图、编写调试方案以及调试前的准备工作。

审图工作有利于发现图纸中存在的问题、了解变电站工作量。

对二次回路中的电源回路、模拟量回路、控制回路、信号回路要重点了解。

调试方案编写完成后要交单位审核, 审核批准后方可执行。

1.2电源系统调试电源系统调试包括低压电源系统调试、直流电源及UPS系统调试。

1.3保护装置单体效验在保护装置单体效验时, 要进行保护装置外观检查、保护装置通电检查、保护装置效验。

1.4检查二次接线、核对端子排及配线要检查所有电缆接线的正确性, 用端子排图、厂家原理图及设计院的变更图, 在每一个屏后及机构箱内检查检查实际电缆接线、屏内配线与图应一致, 同时要检查电流、电压二次接线。

1.5 二次回路绝缘检查需进行分组回路绝缘检查与整组回路绝缘检查。

1.6. 所有装置与控制回路通电装置与控制回路通电时, 要及时检查其绝缘情况, 避免接地等故障出现。

1.7隔离开关、断路器就地传动传动时要确保隔离开关、断路器正常工作, 信号正确、对应。

1.8线路、主变保护整组传动确保各装置、设备运行、动作精准, 同时进行断路器防跳回路传动。

1.9失灵、母线保护整组传动在传动前要进行隔离开关接点开入检查, 并将装置各功能进行逐一传动。

1.10断路器远方、同期及机构信号检查包括断路器远方及机构信号核对、远方控制与同期试验。

1.11核对GPS对时、保护报文及硬结点信号、故障录波、故障信号系统信号、报文。

变电站的二次回路及继电保护调试分析摘要：继电保护二次回路是变电站的一个重要组成，主要由继电保护装置和相关的二次回路构成的一个统一的整体，它对整个电力系统的运行状态起着决定性的作用。

继电保护中二次回路常常会因调试不当或安装错误引起故障，一旦发生故障就会使继电保护装置的使用性能大大降低，对电力系统的正常运行造成极大影响。

本文就变电站继电保护二次回路的调试工作进行分析。

关键词：变电站；继电保护；二次回路；调试1变电站的二次回路调试1.1准备工作首先，在对变电站二次回路进行调试前必须要详细了解其系统设备，熟练掌握综合自动化装置的安装方法，如何控制其保护屏、直流屏、电度表屏等；熟练掌握一次主接线；认真检查其运行状态、各系统间的位置是否正确。

其次，检查二次设备的外部情况，查看其接线是否完整，内部元件是否完好，外部有无损坏。

查看各屏之间的电源连接是否符合要求，设置好装置的地址，这样就可以明确判断整个装置的反应情况。

最后，在确保调试设备的通讯线正常连接的情况下，查看系统装置中的数据信息。

1.2电缆连接调试电缆的连接调试主要包括以下几个方面：①对开关控制回路的调试，包括对控制回路、断路器等位置的指示灯的检查，如果发现指示灯全亮或全熄，需要立即将直流电源关闭，认真寻找发生问题的原因。

②用常规的安装调试方式对信号控制回路进行调试，以智能终端箱为中心，终端箱中刀闸、开关、主变本体等控制信号正确性，为后期的联合调试提供便利。

③对于电缆其他信号回路的调试，包括事故跳闸信号、运行状态信号、事故预告信号等。

1.3开关量调试检查后台机刀闸、断路器的状态是否正确，如果与实际情况不吻合需要及时查看刀闸和断路器的触点连接情况，连接不正确时在合适的调度端对电缆中的接线进行更正。

1.4主变压器本体信号的检查主变压器测温电阻通常应有三根出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻另一端用，另一根接测温电阻一端。

变电站继电保护装置调试方法变电站继电保护装置是变电站的重要设备，它的正常运行对于保障电力系统的稳定运行和安全运行具有重要意义。

因此，对于继电保护装置的调试工作必须非常认真和仔细。

下面将从调试前准备、调试过程和调试后工作三个方面来详细介绍变电站继电保护装置的调试方法。

一、调试前准备1.熟悉图纸和技术资料：调试人员首先要仔细研究继电保护装置的设计图纸和技术资料，了解继电保护装置的组成结构、工作原理以及安装与接线要求等。

2.了解继电保护装置的功能要求：调试人员要清楚继电保护装置的功能要求，包括故障指示、故障定位、故障切除和保护动作等。

3.核对接线图和接线柜的连接：在调试前，调试人员需要核对继电保护装置的接线图与接线柜的实际连接情况，确保接线正确无误。

4.准备必要的工具和设备：调试工作需要一些工具和设备，如交流电压源、直流电源、阻抗标定装置、示波器、多用表等，调试人员应提前准备好这些工具和设备。

二、调试过程1.进行设备开机检查：首先要检查继电保护装置的供电情况，确保供电正常。

然后进行电缆与插头的接触比较良好，无接触不良的情况。

2.进行保护装置的标定：调试人员可以通过电压源和电流源等设备对继电保护装置进行标定。

标定的目的是校准继电保护装置的动作值和延时值，确保其具有准确的保护和动作能力。

3.进行故障模拟：调试人员可以使用故障模拟装置模拟各种故障，然后观察继电保护装置的动作情况。

通过故障模拟，可以检验继电保护装置的故障指示和切除能力。

4.进行继电保护装置的测试：调试人员可以通过对继电保护装置的线路电压和电流进行测试，来检验继电保护装置的保护动作和切除功能。

5.检验故障指示器的灵敏度和准确性：调试人员可以使用标准电压或电流源对故障指示器进行测试，来检验其灵敏度和准确性。

三、调试后工作1.记录调试结果：在调试过程中，调试人员应详细记录调试的过程和结果。

包括调试的日期、时间、测试的参数、测试的结果等。

这样有助于日后的维护和操作。

简述变电站继电保护调试措施摘要：变电站作为电力系统的一部分，其功能是变换电压等级、汇集配送电能，主要包括变压器、母线、线路开关设备、建筑物及电力系统安全和控制所需的设施。

在变电站投运之前，电网系统的变电站保护综合调试是最主要的一项技术把关手段。

根据调试，找到并解决变电站二次回路在安装或设计中出现的问题，检查测控与保护装置的运行是否成功，和电信系统间的通信可不可靠，保证每个设备与测控及保护系统运行的安全稳定。

关键词：变电站；继电保护；调试引言：随着变电站电力系统发展、继设备容量不断增大，作为电力系统的重要组成部分——电保护装置，对变电站电力系统的安全、有效运行，防止事故发生等起着决定性作用。

变电站继电保护综合调试的首要任务就是对变电站二次回路中设计及安装过程中问题的解决，这对于整个变电站的电力系统发展都有重要的意义。

一、继电保护对电力系统的作用为了使电力系统能够良好的运行，要对继电保护在电力系统中出现故障进行及时检测，并判断出故障的具体位置，及时有效的处理故障问题。

因此，继电保护的有点在于：1.1维护安全，性能优越。

继电保护技术能够有效的避免外界因素干扰，防止装置受损，能够保证数据信息的安全性。

随着社会科学技术的发展，继电保护技术不仅实现了有效的防范工作，同时还在使用过程中避免了外界的腐蚀影响，为今后继电保护装置产品的性能优化提供了有利的技术发展依据。

1.2投资较少，安装便捷。

继电保护装置因为自身材料的优越性，为电力行业施工创造了有利条件，依据新建电网运行传输通道，大大降低了电力系统占据的空间。

现如今，我国市场上销售的继电保护产品都在进行着积极的内部优化升级，不仅降低了电网运行的成本，还对故障的发生有快速的诊断作用，技术人员在安装过程中操作方便，只需按照安装电气图纸进行安装即可。

1.3检测故障及防范。

当继电保护在电系统的设备或元器件出现故障之后，要对控制的断路器分出跳闸程序操作指令，同时对系统实施报警，提醒值班人员及时进行相应处理，同时还能中断其他受损设备的运行，达到最终的设备和元器件保护的目的，继电保护的这种功能是其他的任何故障防范措施都不能达到的。

变电站继电保护装置调试方法一、调试前准备1.系统检查：确认所有设备已安装完毕，设备之间的连接正确无误。

2.数据准备：根据设计要求，准备好保护设置参数、故障曲线等数据，并将其导入到继电保护装置中。

3.调试设备：连接好调试设备，包括测试仪器和接线板等。

二、继电保护装置调试1.初次通电：初次通电前，检查电源电压、接地情况等，确保电源系统正常运行。

2.调试步骤：(1)检查功能：确认继电保护装置的各个功能是否正常工作，包括电流、过载、短路等保护功能。

(2)参数设置：根据设计要求，设置相应的保护参数，包括故障电流和时间延时等。

(3)故障检测：通过模拟故障、触发保护装置，检查保护装置的故障检测准确性和动作时间是否满足要求。

(4)故障处理：对于检测到的故障信号，及时采取相应的故障处理措施，例如切断电源、维修设备等。

(5)非故障检测：在保护装置没有动作的情况下，通过测试仪器或其他方法，检查保护装置是否能正确检测到非故障状态。

(6)保护切换：进行切换试验，检查保护装置在正常工作和备用工作状态下的切换是否正常。

三、调试后工作1.调试记录：在调试过程中，记录下重要的参数设置、故障检测结果等，以备后续参考。

2.故障分析：对于调试过程中发现的问题，进行详细的分析，找出问题原因并进行修复。

3.验收测试：完成调试后，进行系统的验收测试，确保系统能满足需求，并达到可靠运行的要求。

调试变电站继电保护装置需要有专业的知识和经验，严格按照设计要求和标准进行操作，以确保电力系统的安全和稳定运行。

另外，不同类型的变电站和继电保护装置可能有所差异，因此在具体调试过程中，还需要根据实际情况灵活调整。

继电保护装置调试作业指导书电气调试方案1 编制依据及引用标准:1.1《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1.2《电业安全工作规程（发电厂和变电所电气部分）》1.3《继电保护及安全自动装置技术规程》1.4《电力建设施工及验收技术规范》1.5《火电工程调整试运质量检验及评定标准》1.6 设计院图纸及厂家技术资料1.7 作业指导书适用范围:本作业指导书适用于继电保护装置调试。

1.8 试验目的:1）检验保护装置动作的正确性和可靠性2）检验保护装置跳闸出口逻辑的正确性3）检验保护二次接线及跳闸回路的正确性2 工程概况与工程量2.1工程概况：XX集团XXXX电厂一期2×1000MW工程，#机组由XX省火电建设公司承建，本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试，含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。

2.2 工程量工程量一览表3 施工作业人员配备与人员资格3.1参加作业人员配置：参加作业人员配置表3.2作业人员资质要求：3.2.1试验至少应有2人以上参加，一名调试负责人；3.2.2试验人员应熟悉相关仪器的使用，熟悉继电保护装置的基本原理及保护构成情况，具有相关的调试专业的理论知识，具备国家认可的资格证书；3.2.3试验人员应具备相关的实际工作经验和必要的安全知识。

4 施工所需试验设备及工器具量具、安全防护用品配备：4.1工机具配备表4.2安全防护用品配备4.2.1个人安全防护用品配备：安全帽、安全带等；4.2.2施工区域安全防护用品配备：安全网、安全围栏等。

5 施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误；5.2 继电保护装置已安装就位；5.3 继电保护装置经过安装人员清查完毕，并经验收合格；5.4 作业环境安全设施可靠、完善；5.5 试验电源应准备好，照明充足。

6 作业程序、方法及要求6.1作业程序流程图(略)6.2试验项目：6.2.1 保护装置绝缘检查6.2.2 保护装置通电检查6.2.3 保护装置逻辑功能试验6.2.4 保护开入开出量试验6.2.5 定值整定核对6.3 试验方法及要求:6.3.1 保护装置绝缘检查:1）摇测交流电流、电压回路对地的绝缘电阻；2）摇测直流回路对地的绝缘电阻；3）摇测交直流回路之间的绝缘电阻；4）摇测保护接点之间及对地的绝缘电阻；5）如果不带二次回路绝缘应大于10 MΩ，如果带二次回路应大于1 MΩ，耐压试验施加工频电压1000V，历时1分钟，可以用2500V摇表摇测一分钟代替。

《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。

为了确保变电站二次设备的可靠性和准确性，提高电力系统的安全性和稳定性，特制定本二次设备调试方案。

本次调试的变电站为[变电站名称]，该变电站承担着[具体供电区域]的电力供应任务。

变电站内的二次设备主要包括继电保护装置、自动装置、测控装置、通信装置等。

这些设备的正常运行对于保障电力系统的安全稳定运行起着至关重要的作用。

二、施工步骤1. 准备工作（1）收集相关技术资料，包括设备说明书、设计图纸、调试大纲等。

（2）组织调试人员进行技术培训，熟悉设备性能和调试方法。

（3）准备调试所需的仪器仪表和工具，如继电保护测试仪、示波器、万用表等。

（4）检查调试现场的安全设施是否完备，确保调试人员的人身安全。

2. 外观检查（1）检查二次设备的外观是否完好，有无损坏、变形等情况。

（2）检查设备的接线是否正确、牢固，标识是否清晰。

（3）检查设备的接地是否良好，接地电阻是否符合要求。

3. 绝缘电阻测试（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试电压一般为 500V 或 1000V。

（2）测试时，应将设备的电源断开，并将设备的各端子短接，分别测试各相之间和各相对地之间的绝缘电阻。

（3）绝缘电阻值应符合设备技术要求，一般不应低于1MΩ。

4. 交流耐压试验（1）对于需要进行交流耐压试验的二次设备，应按照设备技术要求进行试验。

（2）试验电压一般为设备额定电压的 1.5 倍或 2 倍，试验时间为 1 分钟。

（3）试验时，应注意观察设备有无放电、击穿等现象。

5. 继电保护装置调试（1）检查继电保护装置的定值是否正确，与定值通知单是否一致。

（2）进行继电保护装置的功能测试，包括过流保护、过压保护、欠压保护、零序保护等。

（3）测试继电保护装置的动作时间和动作准确性，确保其在故障发生时能够迅速、准确地动作。

（4）进行继电保护装置的整组传动试验，模拟各种故障情况，检查保护装置与断路器之间的配合是否正确。
